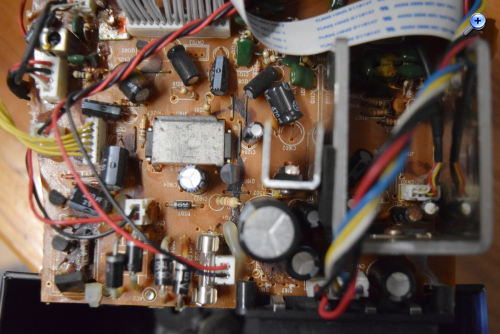

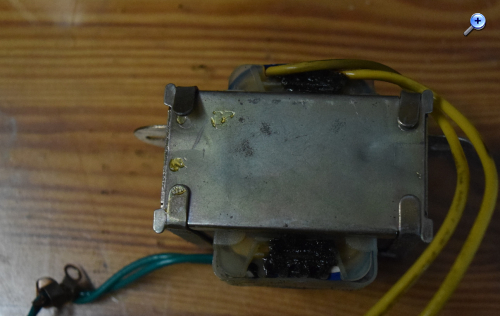

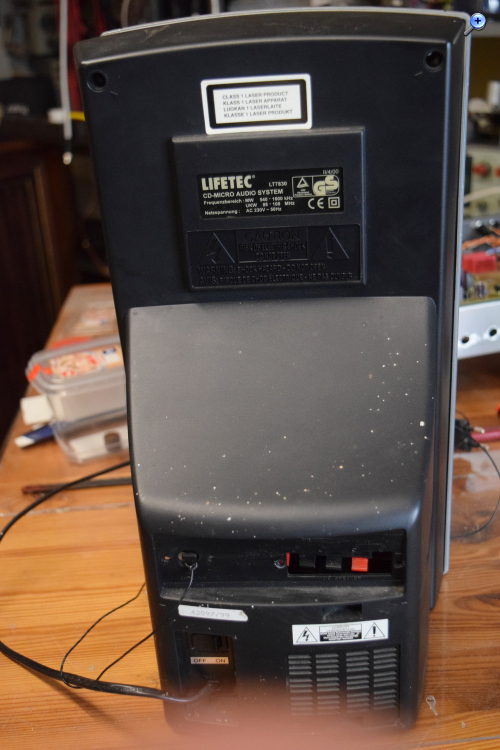

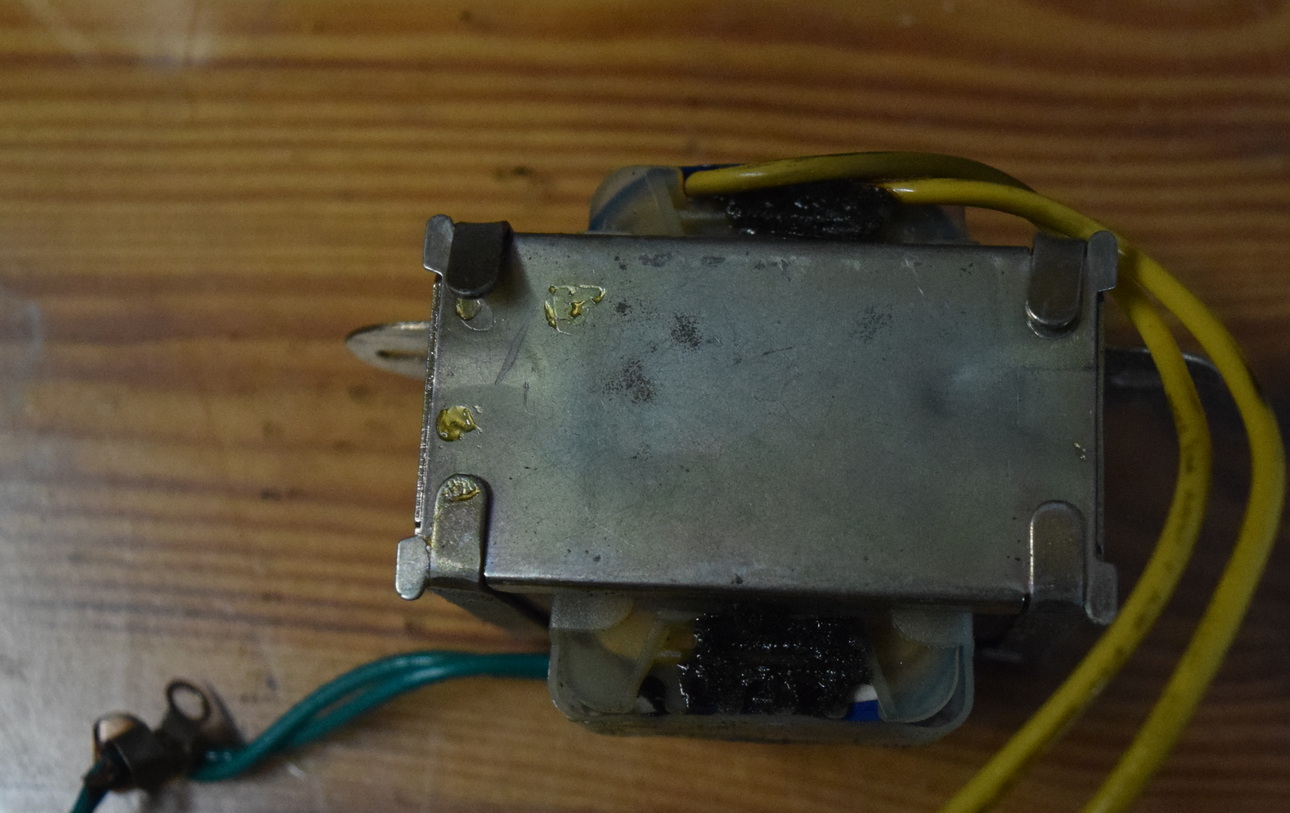

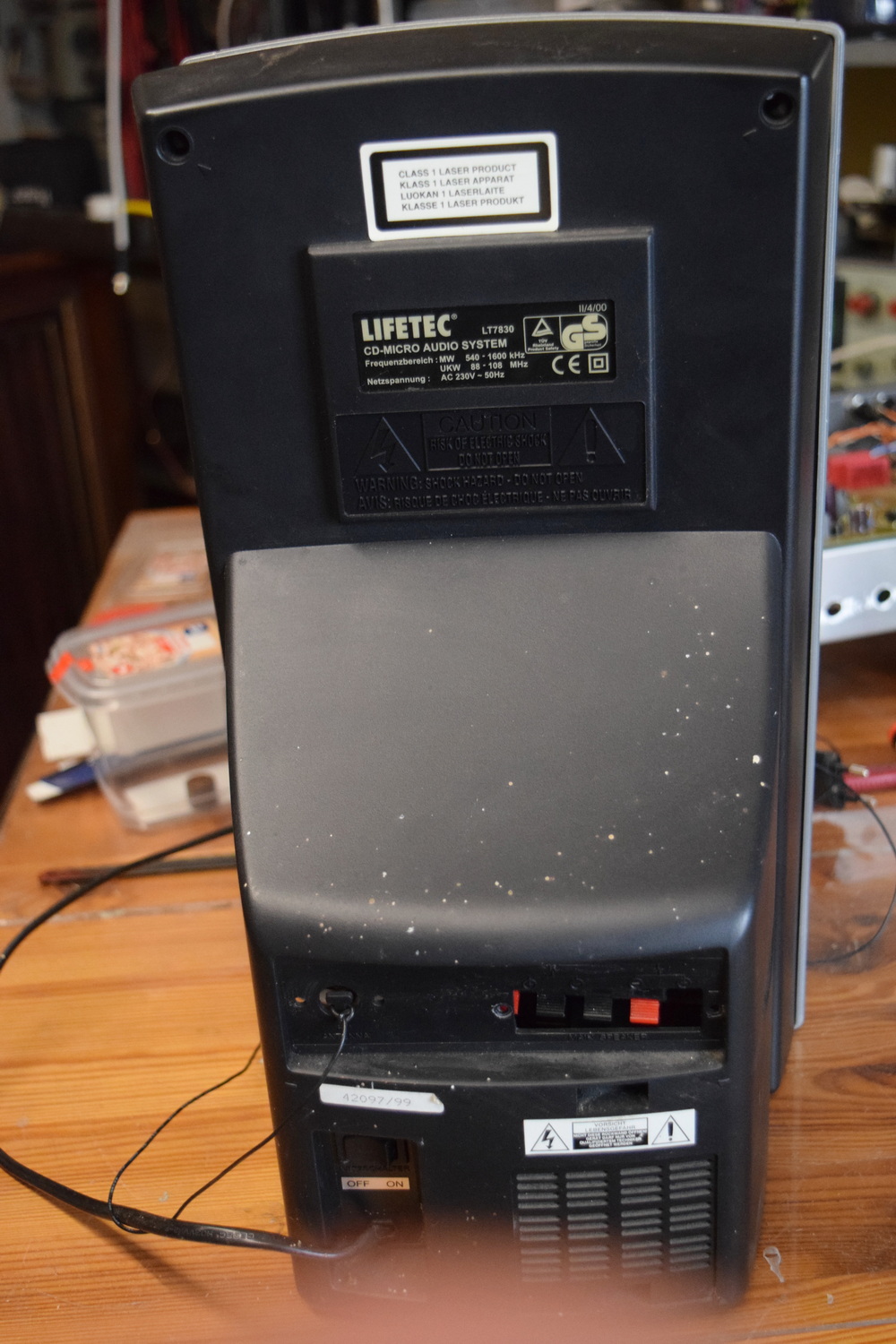

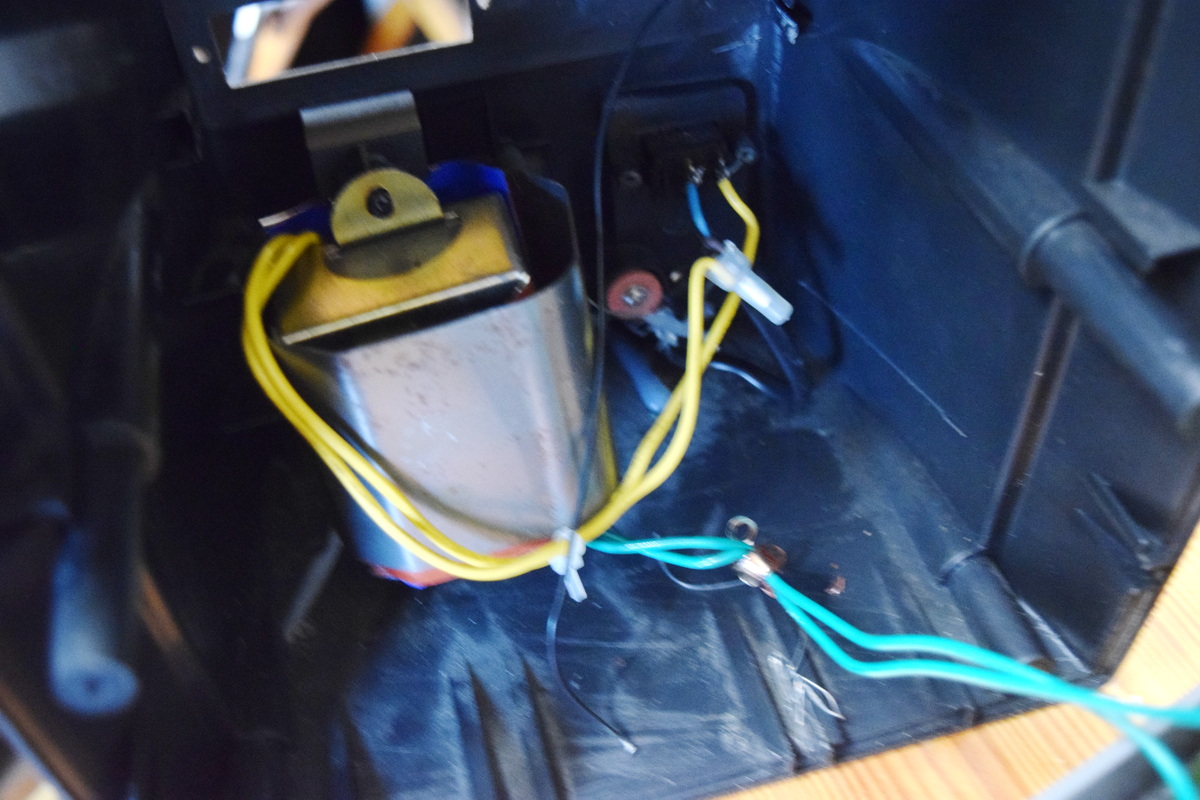

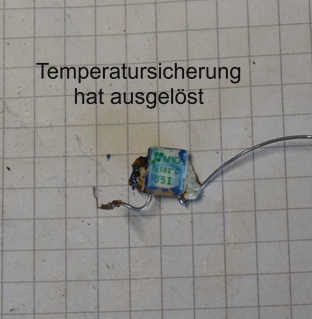

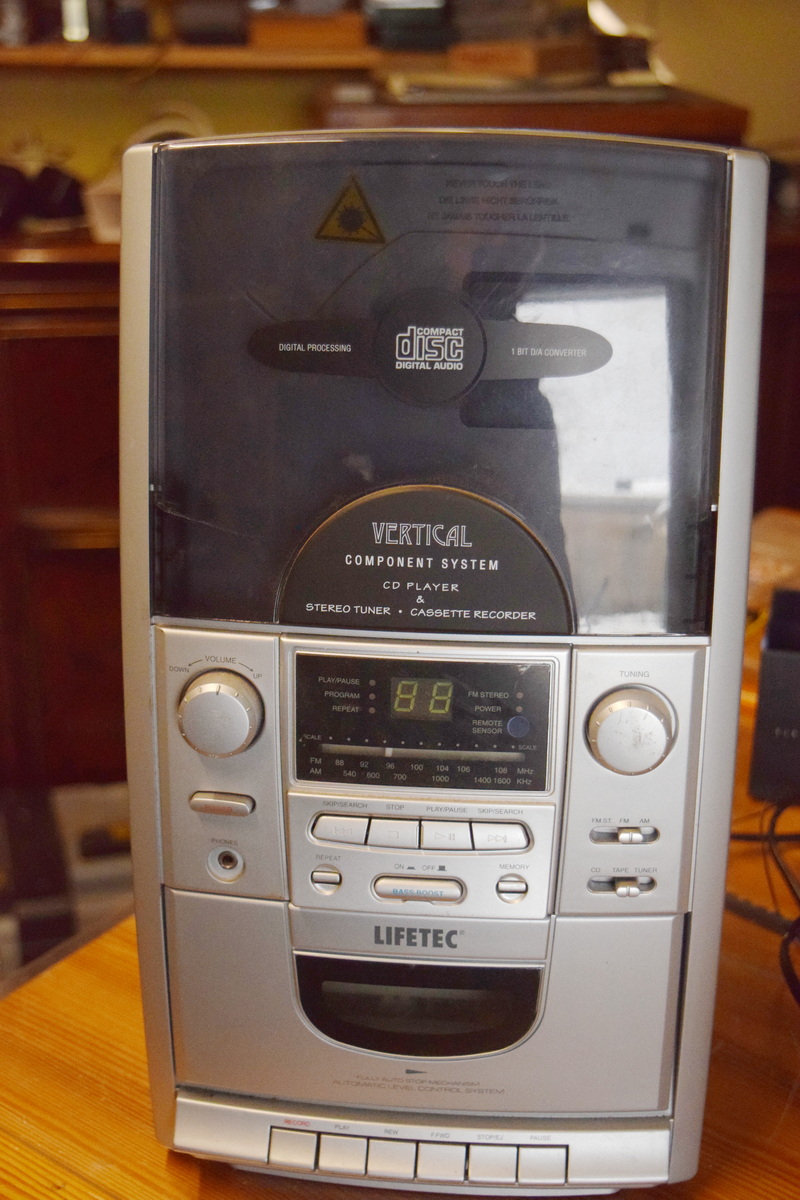

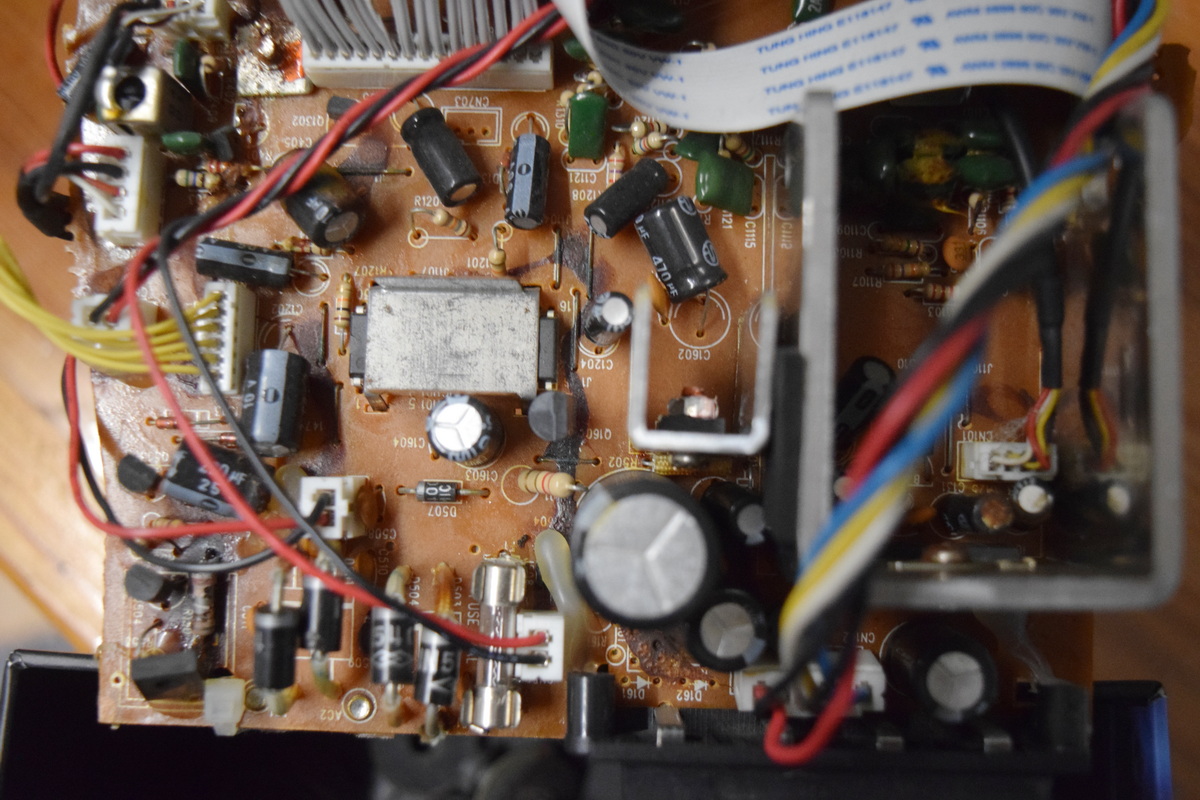

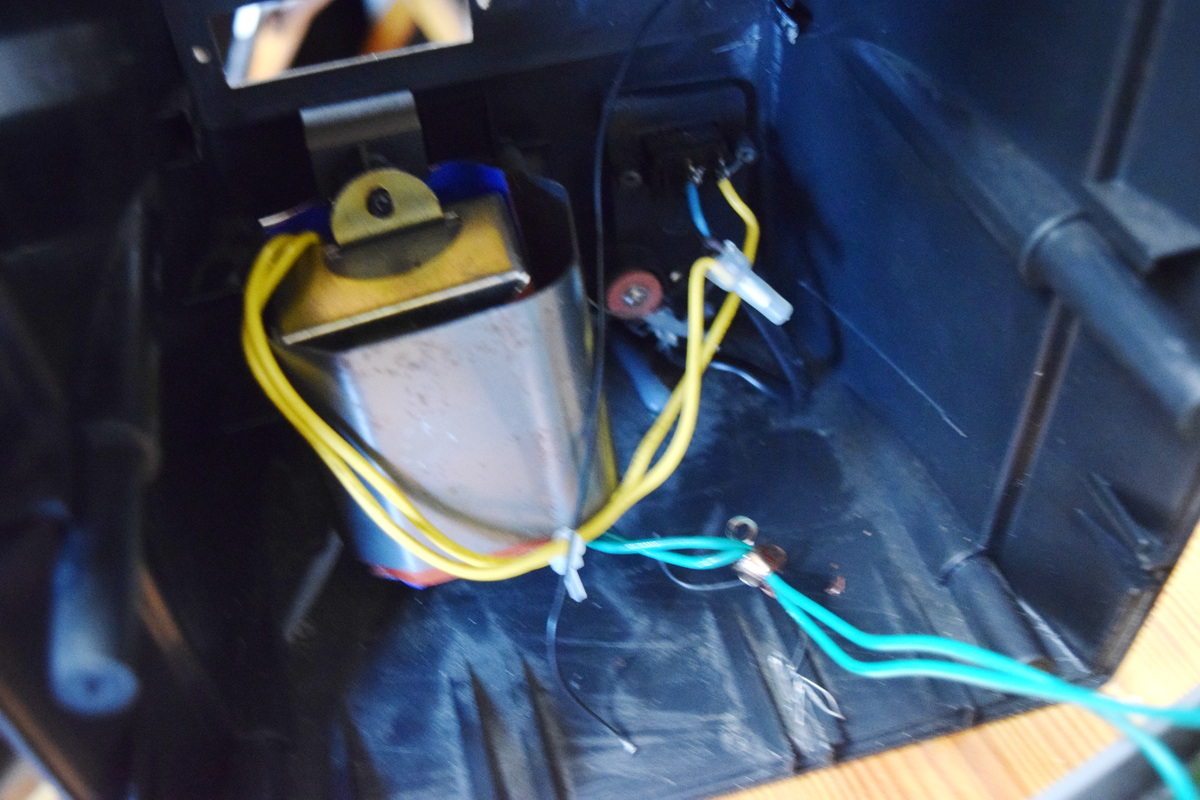

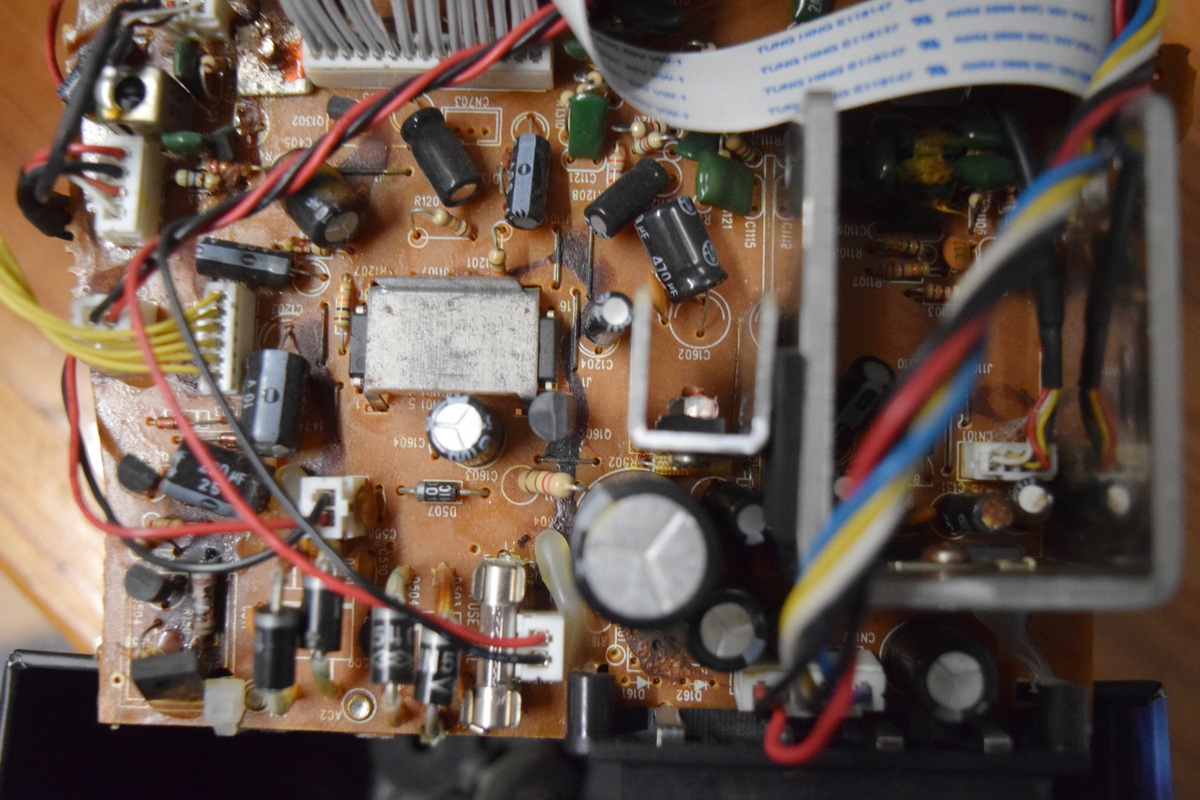

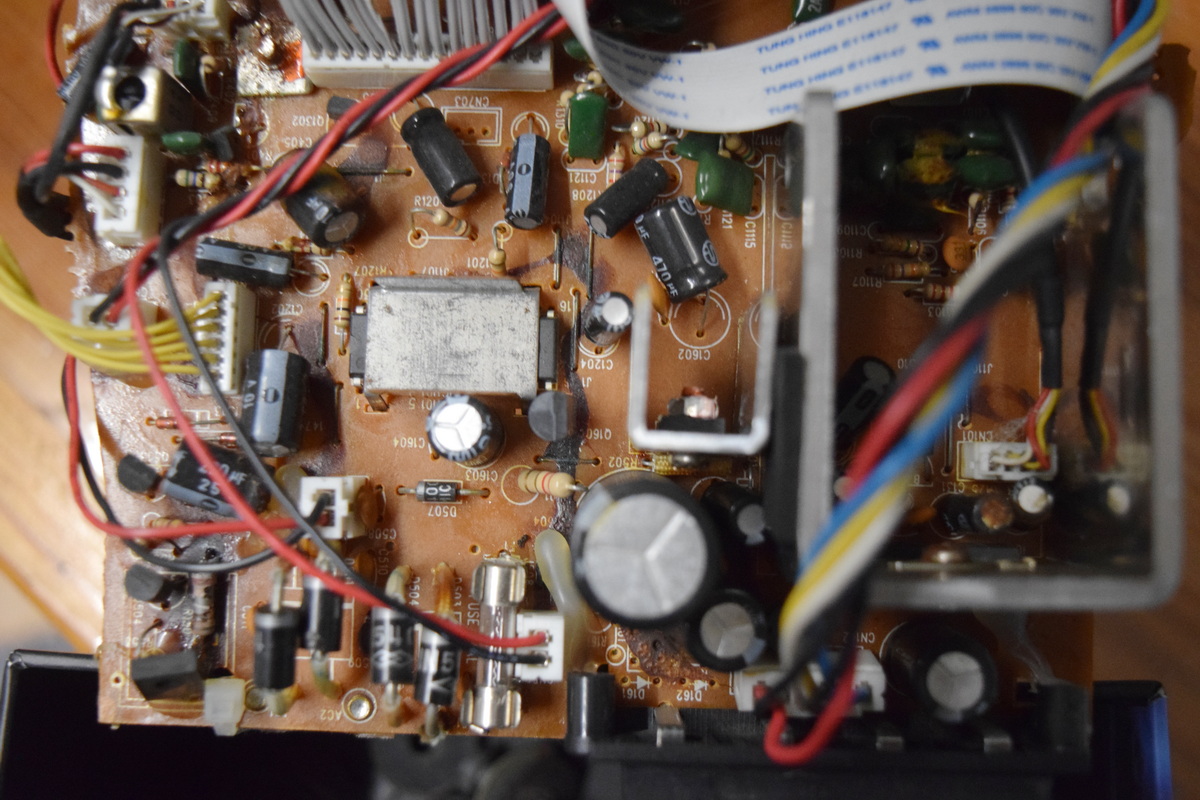

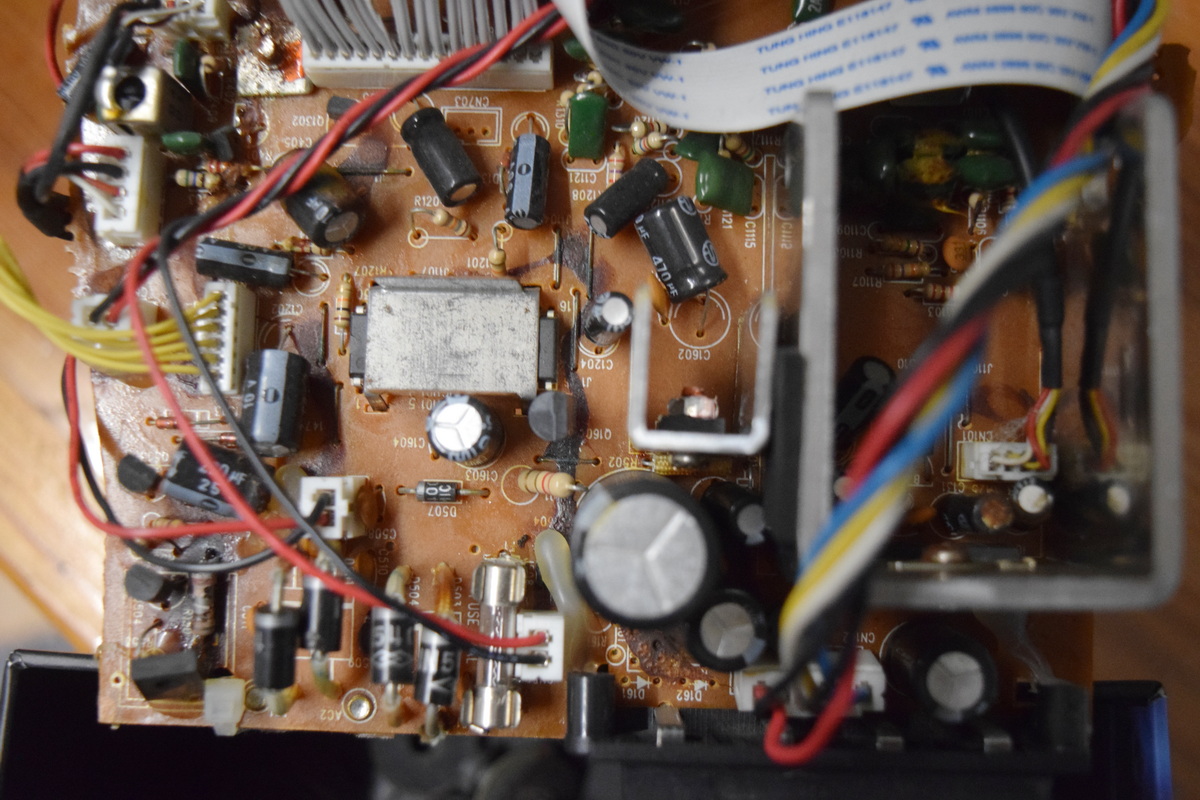

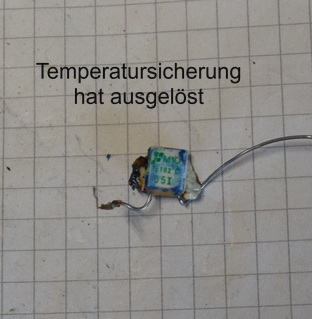

Hallo, ein Bekannter brachte mir ein CD- Player, Radio und Kassettenrecorder vorbei, Medion Lifetec LT 7830. Es spielt nicht mehr, seine Tochter hatte es in der Schweiz und nachdem es in ihrer Wohnung in Rauch aufging hat sie es dem Vater überlassen. Ich habe es mir angeschaut, offensichtlich hat schon mal jemand versucht das Gerät zu "reparieren". Alle Schrauben sind weg, der Trafo wurde schon bearbeitet und der Draht der Wurfantenne ist von der Platine abgerissen. Ich habe den Trafo ausgebaut, er ist ausgebrannt, Sekundärwicklung ist noch intakt. Beim weiteren Zerlegen des Trafos kam auch die Thermosicherung zum Vorschein, die war natürlich ausgelöst. Nutzte aber nichts, der innere Kurzschluß der Primärwicklung war in den ersten Lagen. Ich habe eine Gleichspannung an die AC-Anschlüsse angelegt und langsam hochgefahren, die Power-LED leuchtete bei ca. 9 V auf und die Anzeigen des Players zeigten o.0 an. Stromaufnahme war gering.
Jetzt meine Fragen: 1. Bedienungsanleitung habe ich. 2. Schaltplan/ Serviceanleitung habe ich nicht, gibt es diese? 3.Weiß jemand, welche Spannung die Sekundärwicklung hat/haben könnte? 4. Hat jemand einen passenden Trafo, Ausschlachtteil aus einem ähnlichen Gerät von Medion? 5. Hat es Sinn Medion nach Unterlagen zu fragen, habt Ihr Erfahrung dazu?
!!!
