Habe ein Röhrenradio der Marke Schaub SR Super 34 erstanden. Hat jemand Erfahrung mit der Restauration dieses Radios / gibt es evtl. Schaltbilder zu diesem Radio ?

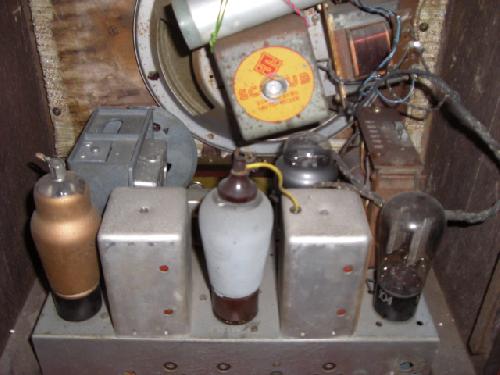

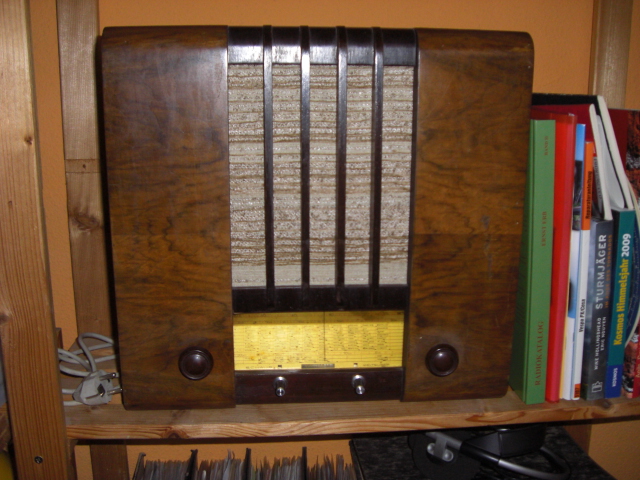

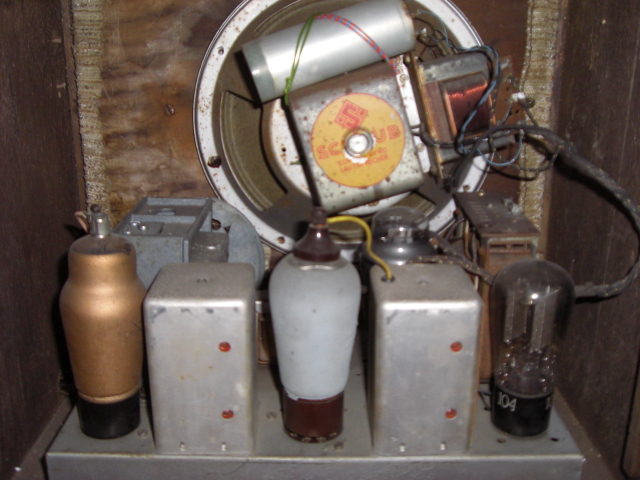

Der äußere Zustand des Radios ist gut; ich denke jedoch, dass zwei der vier Drehregler an der Frontseite nicht original sind. Das Innere sieht zunächst sehr aufgeräumt aus. Drei der vier Röhren leuchten; wenn ich das Radio einschalte, kommt jedoch nur ein Brummen. Denke mal, dass einige alte Bauteile ausgetauscht werden müssen.
Grüße aus Norden/Ostfriesland Uwe
PS: lese schon seit geraumer Zeit die Artikel zu den restaurierten Volksempfängern... wirklich sehr interessant und hilfreich, dieses Forum!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
mal erst nicht einschalten, den guten Kasten, der leidet sonst nur. Es müssen auf jeden Fall mal die meisten Kondensatoren getauscht werden, vorher geht garnichts. Und dann wären mal Bilder hilfreich, und ich schaue dann mal nach Unterlagen. Ist Deine Mailadresse hinterlegt, an die ich die Unterlagen dann schicken könnte? Und vor allem brauch ich die genaue Bezeichnung, siehe Rückwand. Liebe Grüße!
Zuerst ein herzliches Willkommen hier im Forum und viel Freude mit der Technik. Dein Radio müßte der Weltsuper 34 W von Schaub, Baujahr 1934, sein. Röhrenbestückung RENS1234, RENS1254, RES964 und RGN1064. Allerdings bekomme ich mit den Reglern Probleme. Ein später von Schaub hergestelltes Gerät mit einer 34 in der Modellbezeichnung fällt mir nicht ein. Sollte das Gerät mit anderen Röhren aufgebaut sein, gib diese bitte an. Vielleicht kannst Du auch ein Bild einstellen.
von dem Gerät gibts 2 Ausführungen, mit 4 und 5 Röhren, also erstmal genau spezifizieren. Davon mal abgesehen: Den hätte ich auch gern... Schönes Gerät!
Zunächst ein herzliches Willkommen hier im Forum und vielen Dank für Deine Vorstellung. Da Uwe in seinem Beitrag von insgesamt vier Röhren sprach, habe ich die Bestückung dieser Ausführung genannt. Deinen Wunsch nach so einem Gerät kann ich nachvollziehen.
Na, das ist doch mal ein "Schokobon"! Gut, also 4 Lampen. Brauchst Du Schalteplane? Dann brauche ich Mail zum schicken. Das Schätzchen kriegen wir wieder hin, und dann wirst Du Dich wundern, was der "olle Kasten" so alles kann!
