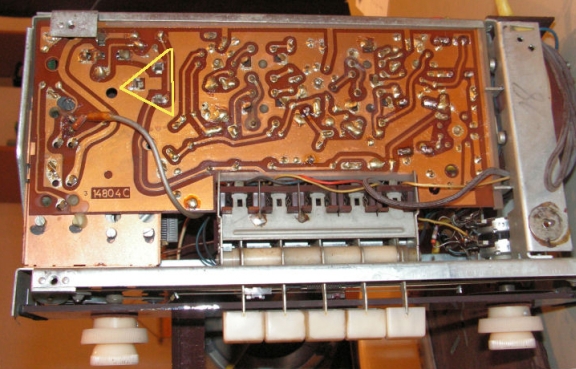

Hallo ! ich habe ein Jubilate 8,bei dem ich gern den Becherelko tauschen möchte.Im ganzen Web habe ich diesbezüglich nichts gefunden.Ich habe eine Sammlung von Radios der 50er Jahre,bei denen der Austausch durch zwei 47uF Elkos erfolgreich war. Nun hat dieses schöne Gerät aber (leider) eine Platine und bin als Anfänger auf meine Grenzen gestoßen.Wo die Plus-und Minuspole unter der Platine sein sollen,ist mir rätselhaft.Ich würde mich sehr über einen Tipp freuen.Anbei ein Foto mit den drei Anschlüssen. Vielen Dank!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Der Anschluß, der auf den großflächigen Leiterzug geht, ist der gemeinsame Minuspol. Die beiden anderen Anschlüsse an den Leiterzügen sind jaweils ein Plusanschluß. Damit kannst Du den Becher mit zwei einzelnen Elkos ersetzen.
