Hallo zusammen,

habe eine Grundig Musiktruhe 'bekommen'. Sie sollte verschrottet werden. Allein die beiden ECLL800 darin, das wäre echt schade gewesen.

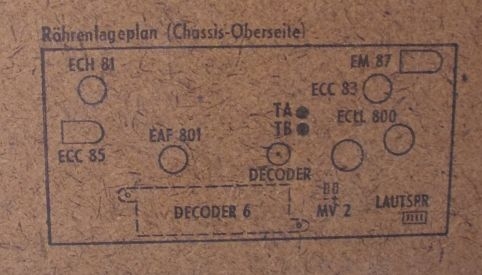

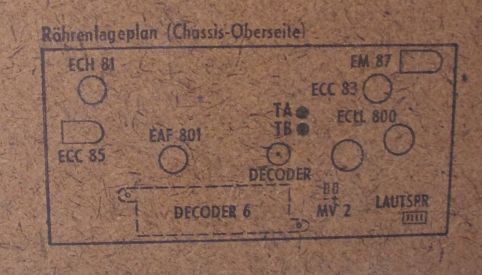

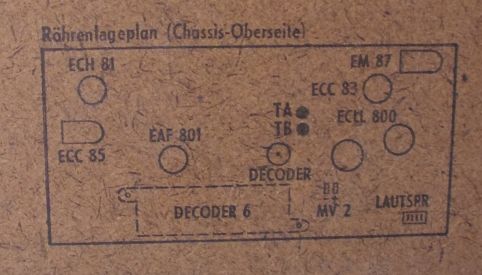

Das eigentliche Problem ist aber, dass UKW nicht geht. Das Problem könnte vielleicht der fehlende Stereodecoder sein. Hat vielleicht jemand von Euch einen Schaltplan, oder Daten über den Eingangswiderstand und die Ausgangswidertände (für L+R) dieses Decoders? So wie es aussieht wird der Decoder über einen Sockel gespeist, der sich daneben befindet.

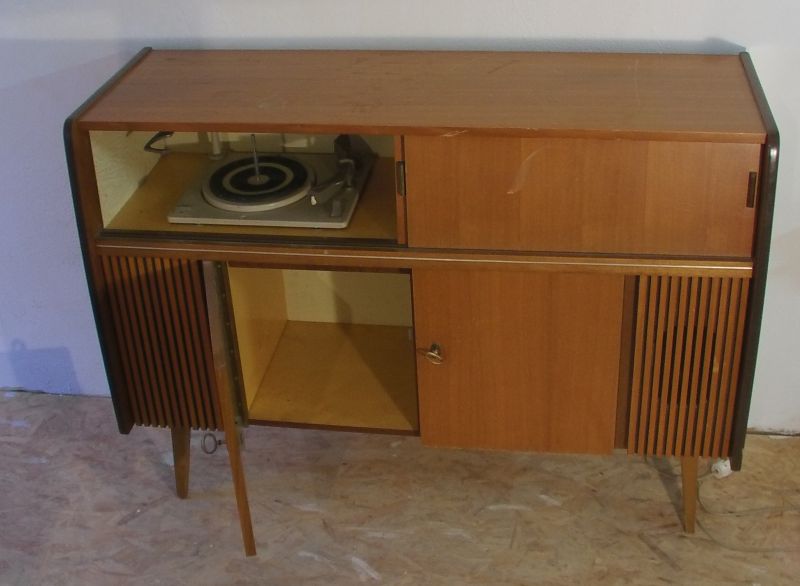

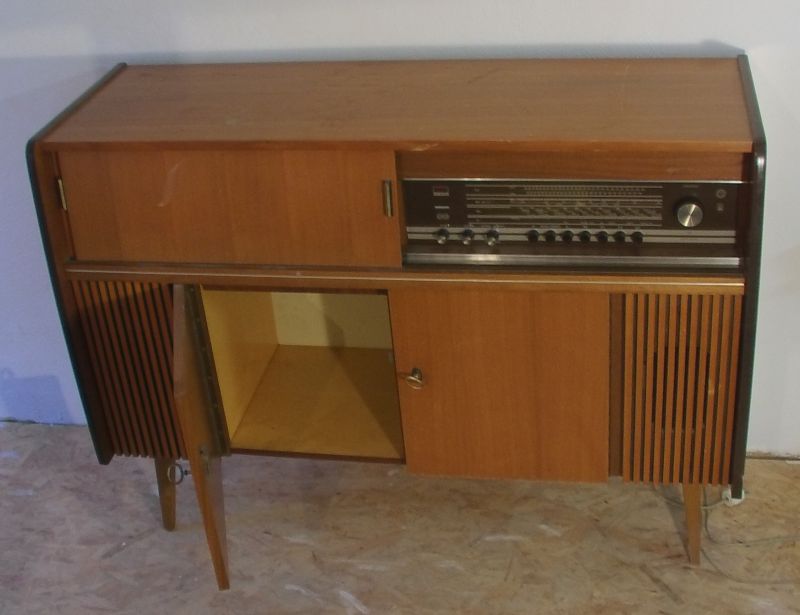

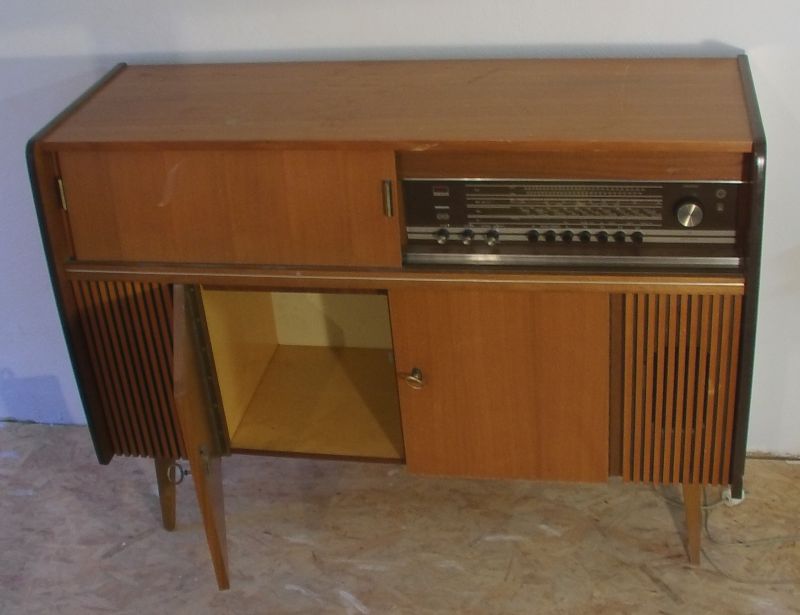

Im Radiomuseum gibt es ein Bild von dieser Musiktruhe, aber der Aufbau sieht ganz anders aus, obwohl sie die gleiche Typenbezeichnung hat. Das Bild im RM zeigt hier das Radio in der Mitte. Vielleicht gab es hier verschiedene Versionen. Auch der Plattenspieler (PE) ist bei mir an einer anderen Stelle.
Der hat noch die Geschwindigkeit 16, für Tonaufnahmen. Ich glaube aber, solche Platten wird es nicht mehr geben.









Gruss
Norbert

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo Norbert!

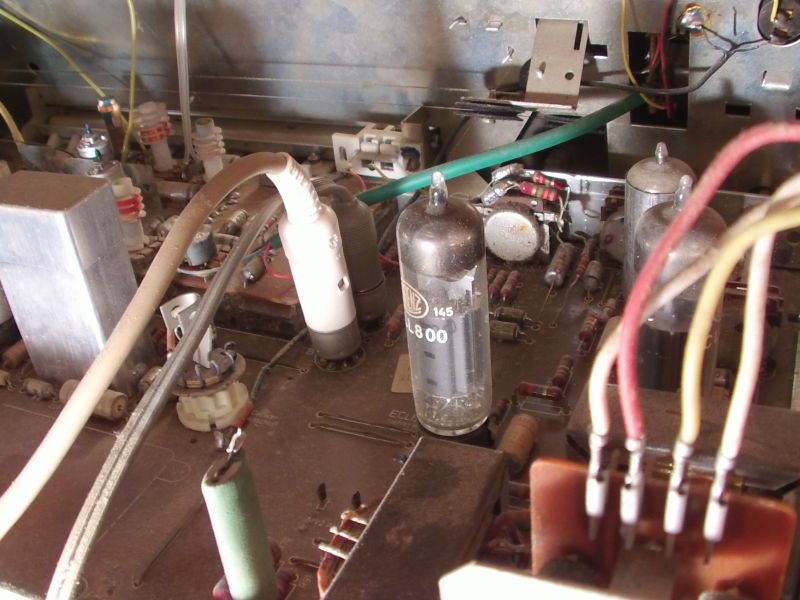

Google mal nach Grundig Stereo Decoder 6. Da wirst Du in einer bestimmten Bude fündig. Eine Dekalfassung ist die Anschlussbuchse für den Decoder, es sieht so aus, das über eine Masseverbindung und einen RC Tiefpass das NF Mono Signal durchgeschleift werden kann. Im dort befindlichen PDF Schaltplan ist alles zu erkennen. Auf Mono müsste Dein Gerät dann wieder funktionieren. Auf Deinem Foto sieht es so aus als wäre ein Dekal - Stecker in der Decoder Buchse eingesteckt, das Teil mal untersuchen es könnte eine Brücke für den Betrieb ohne Decoder sein.

MFG Nobby

Hallo Norbert!

Das glaube ich allerdings auch das die IC Lösung besser ist. Hab eine Selbstbauanleitung von 1965 gefunden mit 2 Ge Transistoren und 2 Ge Dioden.
Also wenn Du die Siferrit - Schalenkerne : B 65 561 N 22 A 250 den Siferrit - Abgleichkern B 65569-A1-X23 den Spulenkörper B 65562-A000-M002 ganz zufällig herumliegen hast, dann steht dem Bau eines Retro - Stereodecoders nichts im Weg. Findet man doch in jeder gut sortierten Bastelkiste oder?


MFG Nobby

Hallo Norbert!

Jetzt mal ganz ernsthaft. Beim bekannten Bayerischen Restpostenhändler P..... gibt es Ferrit - Kernsätze für die Stereodecoder Frequenzbereiche, von EPCOS, zumindest einer könnte brauchbar sein. Zu finden unter Passive Bauelemente ; Spulen Filter. Für den experimentierfreudigen Bastler zum günstigen Preis.
Sonst wünscht Dir ein viertel - Bayer; eine meiner Großmütter kam aus Rosenheim, viel Spaß auf der Wies'n.


MFG Nobby

Hallo Norbert!

Schau mal ins Postfach.
Schönes langes Wochenende.


MFG Nobby
