Netzanode Philips 3009 Kontaktstecker

Hallo in die Runde! Ich habe kürzlich die Instandsetzung besagter Netzanode abgeschlossen und würde mir gerne auf der Drehbank die notwendigen Kontaktstifte herstellen. Dazu bräuchte es aber die Abmessungen jener Stifte. Ich fand bei der Bilderrecherche im Netz oftmals nur einen Stift eingestöpselt. Gab es mehrere? Würde mich über Infos dazu freuen. Evtl. hat ja ein Sammlerkollegen einen solchen Stift und würde ihn für mich ausmessen?

Schöne Grüße!

StefanH.

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
25.07.17 20:23
MB-RADIO

500 und mehr Punkte

25.07.17 20:23
MB-RADIO

500 und mehr Punkte

Re: Netzanode Philips 3009 Kontaktstecker

Hallo Stefan,

die Maße bekommst Du von mir.
Aber bitte noch etwas Geduld bis zum Wochenende.

Ich muß Meine auch noch in Ordnung bringen. Da ist irgend so einer hochohmiger Drahtwiderstand paarmal unterbrochen. habe ich den noch nicht in Betrieb.

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

25.07.17 20:25
StefanH.

250-499 Punkte

25.07.17 20:25
StefanH.

250-499 Punkte

Re: Netzanode Philips 3009 Kontaktstecker

Vielen Dank, Bernd! Es hat Zeit, keine Frage.

Schöne Grüße,
Stefan

27.07.17 19:35
MB-RADIO

500 und mehr Punkte

27.07.17 19:35
MB-RADIO

500 und mehr Punkte

Re: Netzanode Philips 3009 Kontaktstecker

Hallo Stefan,

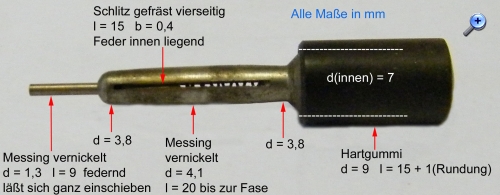

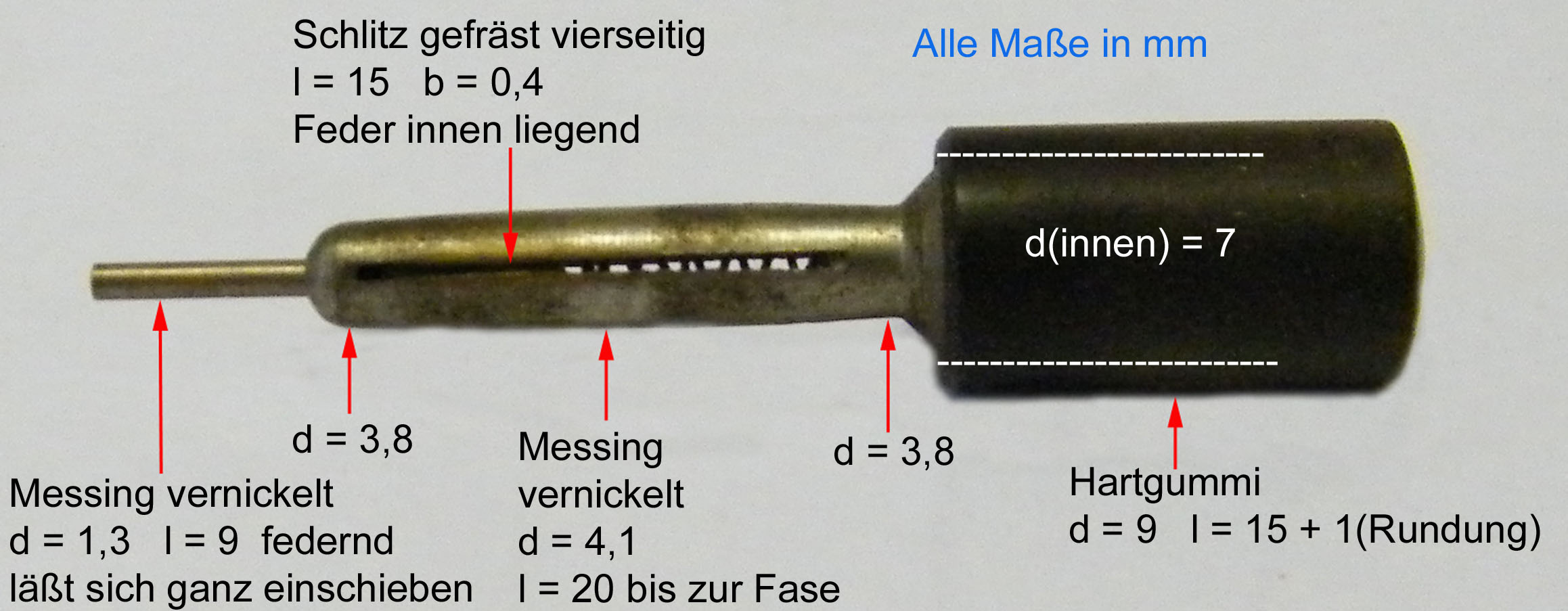

hier die versprochenen Maße der Stöpsel.



Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

Datei-Anhänge
Stifte.jpg Stifte.jpg (281x)

Mime-Type: image/jpeg, 222 kB

27.07.17 19:43
StefanH.

250-499 Punkte

27.07.17 19:43
StefanH.

250-499 Punkte

Re: Netzanode Philips 3009 Kontaktstecker

Vielen Dank für diese sehr ausführlich aufbereitete Abbildung. Das hilft enorm.

Grüße,
Stefan
