Re: Power-Banks

Hallo Bernhard,

eine gute Idee von Dir, die Spannung der Powerbank zu messen während sie geladen wird. Während dem Ladevorgang verschwinden die Pulse.

Ich habe jetzt mal einen 100Ohm (statt 220Ohm) Widerstand als RL genommen. Nun ging auf der Powerbank eine LED an, so wie es auch beim Ladevorgang geschieht. Auch hier sah ich keine Pulse mehr, weshalb ich vermute, dass diese Signale eine Art von An-(Ab-)schaltkontrolle des Wandlers sind. Mir fiel auch auf, dass sich jetzt die Clockfrequenz auf ca. 714kHz geändert hatte. Davor lag sie bei ca. 36kHz.

Schade, dass diese Teile sich nicht (zerstörungsfrei) öffnen lassen. Der 'Inhalt' würde mich interessieren.


Gruss
Norbert









Datei-Anhänge

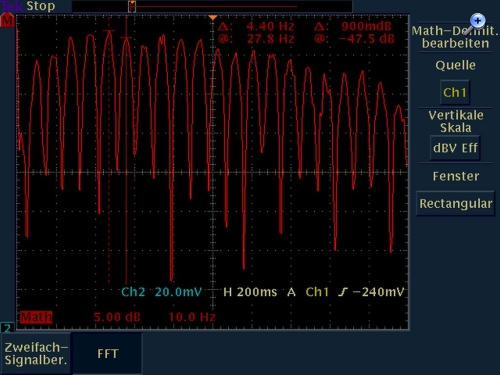

Powerbank FFT1.jpg Powerbank FFT1.jpg (25x)

Mime-Type: image/jpeg, 113 kB

Powerbank FFT2.jpg Powerbank FFT2.jpg (23x)

Mime-Type: image/jpeg, 103 kB

Powerbank Clock1.jpg Powerbank Clock1.jpg (30x)

Mime-Type: image/jpeg, 101 kB

!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
22.05.19 10:41
wumpus

Administrator

22.05.19 10:41
wumpus

Administrator

Re: Power-Banks

Bernhard45:
Ein hörbares Pfeifen wie Rainer schrieb, habe ich aber noch nie erlebt.

Gruß Bernhard

Hallo zusammen,

bei zwei meiner Powerbanks ist dieses Pfeifen leicht hörbar, wenn man das Ohr direkt an das Gehäuse hält während es Energie liefert.

Siehe weiter oben meine zweite Powerbank.



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

26.05.19 12:25
wumpus

Administrator

26.05.19 12:25
wumpus

Administrator

Re: Power-Banks mit Solar-Aufladungs-Option

Hallo zusammen,


hier eine meiner Solar-Powerbanks, die ReVolt 8000 mAh. Sie kann max (bei voller Sonne) 150 mA laden. Wobei schon bei Zimmerbeleuchtung ein Hauch geladen wird. Ich halte die 150 mAh Solarzelle für einen 8000 mAh Akku in der Powerbank noch für einen ertragbaren Kompromiss. Wenn man bei guten Bedingungen (etwas Sonne, Einstrahlung 12 Stunden pro Tag) 6-7 Tagen besagte Sonne wirken lässt, würde der Akku -- grob und vereinfacht gerechnet -- halbwegs voll werden.

Aufladung der Powerbank über USB-Netzteil dauert 6-8 Stunden. Es gibt zwei USB-Ausgänge mit 1 A und 2.1 A und eine LED-Leuchte. 4 blaue LEDs zeigen Lade- und Entlade-Zustände, Solar-Ladung wird mit einer roten LED angezeigt.

Das Foto zeigt die Powerbank beim Laden einer Sony DSC-HX90 (damit wurden die meisten Fotos für das Forum von mir aufgenommen). Natürlich ist die Powerbank für alle elektronischen Gerät mit USB-Stromversorung geeignet.





Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Zuletzt bearbeitet am 26.05.19 12:28

Datei-Anhänge
solar-powerbank.jpg solar-powerbank.jpg (27x)

Mime-Type: image/jpeg, 234 kB
