Re: C1-94

Nachtrag.

Das rote Kabel am Trafo ist die 100V Leitung.

Ich hab es nicht für möglich gehalten, dass ein Trimmer, der einmal justiert wurde, das Zeitliche segnet!
Parallel zum Trimmer (auf max Wert justiert) ein 1K-Poti geklemmt....
UNGLAUBLICH! Justierung möglich.
Wo bekomme ich einen Timmer mit so einem Rastermaß, muß doch durch "Blechwand" erreichbar sein....

Gruss
det.

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
15.03.19 08:34
MB-RADIO

500 und mehr Punkte

15.03.19 08:34
MB-RADIO

500 und mehr Punkte

Re: C1-94

Hallo Det,

Mache mal ein Bild und gib die Maße an - ich habe Einige russische Teile da.

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

16.03.19 08:27
det

250-499 Punkte

16.03.19 08:27
det

250-499 Punkte

Re: C1-94

Moin Bernd.

Ich habe in meinem Fundus einen 500Ohm Trimmer "entdeckt".
Werde den (nicht baugleichen) einbauen. Habe da so eine Idee....

Es gab lt. Handbücher/ Bauteillisten verschiedene Versionen:
Trimmer R9=680 + R8=270 oder
Trimmer R9=470 + R8=560 Ohm

Danke für Dein Angebot.

Moin Ingo,
Du willst doch nicht wirklich eine Antwort darauf...

MfG
det.

16.03.19 09:02
ELEK

250-499 Punkte

16.03.19 09:02
ELEK

250-499 Punkte

Re: C1-94

...nee laß ma, ich will Dich auch nicht abhalten, Du hast ja jetzt erstmal mit der Realisierung des 500-Ohm-Trimmers zu tun...
Werde ich gern verfolgen die nächsten Tage, bin erwartungsfroh ob der Zwischenstände, wird sicher sehr spannend ... ^^

Gruß Ingo

16.03.19 14:58
MB-RADIO

500 und mehr Punkte

16.03.19 14:58
MB-RADIO

500 und mehr Punkte

Re: C1-94

Was mauschelt ihr hinterm Rücken rum ?
Das nützt keinem was. Darf hier nicht Alles diskutiert werden

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

17.03.19 08:53
det

250-499 Punkte

17.03.19 08:53
det

250-499 Punkte

Re: C1-94

Schönen Guten Morgen Klaus.

Habe ein erfolgreiches Wochende:

Trimmer 680 ausgetauscht gegen 500 und mit dem R8=270 Ohm klappt es auch!

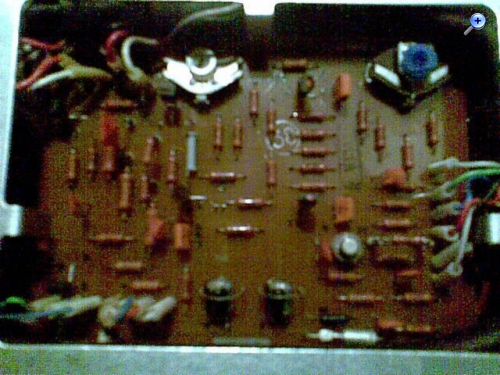

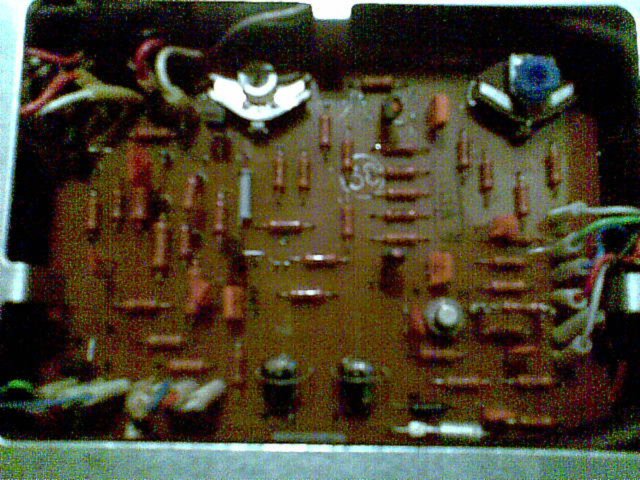

Der neue (blaue) Trimmer sitzt jetzt huckepack auf dem "entkernten" alten Trimmer (siehe "HD" Bild :-)

Die Bohrung war als Orientierung für den neuen Trimmer hilfreich.



T4 i.O., Spannungen sind jetzt im grünen Bereich!

MfG
det.

Datei-Anhänge
verstaerker neuer Trimmer.jpg verstaerker neuer Trimmer.jpg (170x)

Mime-Type: image/jpeg, 89 kB

18.03.19 06:33
det

250-499 Punkte

18.03.19 06:33
det

250-499 Punkte

Re: C1-94

Hallo Rainer, Walter,

der "letzte Beitrag" wurde auf der Startseite wieder unterschlagen.
Mit Walters Tip, den neuen Beitrag vom letzten Eintrag der letzten Seite aus starten, ändert daran auch nichts.

Ich starte immer mit dem letzten Eintrag.
Wenn nach dem Abschicken wieder der erste Beitrag angezeigt wird, ist "es wieder passiert"
Dies ist jetzt der dritte Versuch...mit Erfolg!

Gruss
det.

Zuletzt bearbeitet am 18.03.19 06:34

18.03.19 09:00
wumpus

Administrator

18.03.19 09:00
wumpus

Administrator

Re: C1-94

Hallo zusammen,

ich beobachte diese "Unterschlagungen" in der letzte-beiträge-Liste auch. Habe bisher kein Mittel dagegen gefunden. Habe jetzt den Script-Entwickler angeschrieben, um zu erfahren, was man machen kann.

Wer solche Unterschlagungen bemerkt, bitte Nachricht an mich, am besten gleich in dem Threat, in dem es passiert ist.


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

18.03.19 09:50
MB-RADIO

500 und mehr Punkte

18.03.19 09:50
MB-RADIO

500 und mehr Punkte

Re: C1-94

Hallo Wumpus,

ich hab mich das schon garnicht mehr getraut.
Eine Emailbenachrichtigung gibt es da ja auch nicht, die kommen dann Alle, wenn mal wieder kein Beitrag unterschlagen wird.

Viele Grüße
Bernd

Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)

18.03.19 09:52
det

250-499 Punkte

18.03.19 09:52
det

250-499 Punkte

Re: C1-94

Hallo Bernd.

Im HV-Teil fehlt bei diesem Modell der R12 (* lt Handbuch 560K - 2M4)
Volker hatte sich damit schon beschäftigt.

An die Elkos muss ich nochmal...
Was passiert, wenn ich die 4 Elkos (1uF) im HV-Teil gegen Kerkos austausche?
Klappt das?

Gruss
det.

Zuletzt bearbeitet am 18.03.19 09:56
