Re: Fotos vom VintageTEK Museum für Tektronix-Oscilloskope in Portland, Oregon, USA
Hallo Volker, welche Funktionen erfüllt der/die Nuvistor/en? Selber habe ich das Tek 454A und konnte in den Teilelisten keine Nuvistoren finden. Wahrscheinlich ist beim A Modell alles nur noch Halbleiter bis auf die Bildröhre. Mit freundlichem Gruß Sven
Re: Fotos vom VintageTEK Museum für Tektronix-Oscilloskope in Portland, Oregon, USA
hallo Sven,

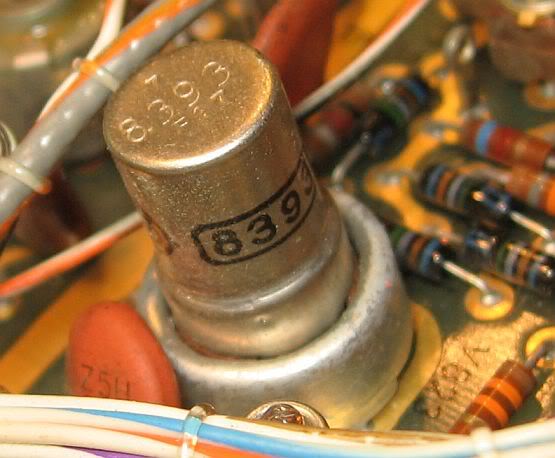

Nuvistoren sind eine Miniaturform von Röhren. Sie haben ein Keramikgehäuse, meist ummantelt von Metall. Bei deinem A sind diese ersetzt durch jFets. Bei den Geräten ohne A gabs beides da der Umstieg auf JFets etwas früher kam als die Version A. Das Info gilt sowohl für den 454 (150MHz) als auch für den sehr sehr ähnlichen 453 (50MHz)
Du suchst kleine Röhren? Im Hochspannungsteil sind Einlötröhren "5642" verbaut, auch beim A. Sie arbeiten als HV Gleichrichter.
