Reparatur Hameg HM203-1

Hi,

ich habe es HM203-1 genannt, weil es sich scheinbar um die erste Variante des Gerätes handelt.

Ich hatte mir einen HV-Tastkopf gebaut um die -1900VDC nachmessen zu können.
Und siehe da, am "Check strip on X-board" waren nur ca. -1500VDC vorhanden.
Der Fehler lag in den EM513, ich habe sie gegen EM518 ausgetauscht, diese vertragen 1800VDC.
Nach dem Austausch konnte ich die -1900VDC mit dem Trimmer VR800 einwandfrei einstellen.

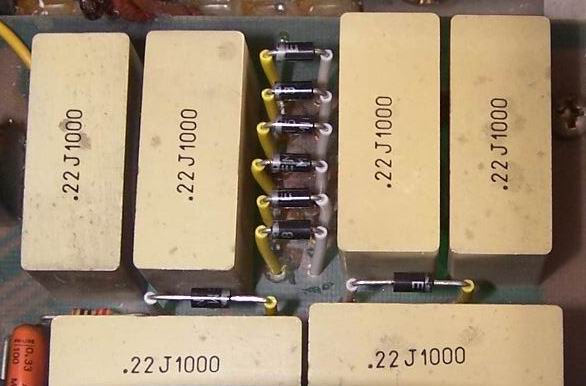

EM513 alt

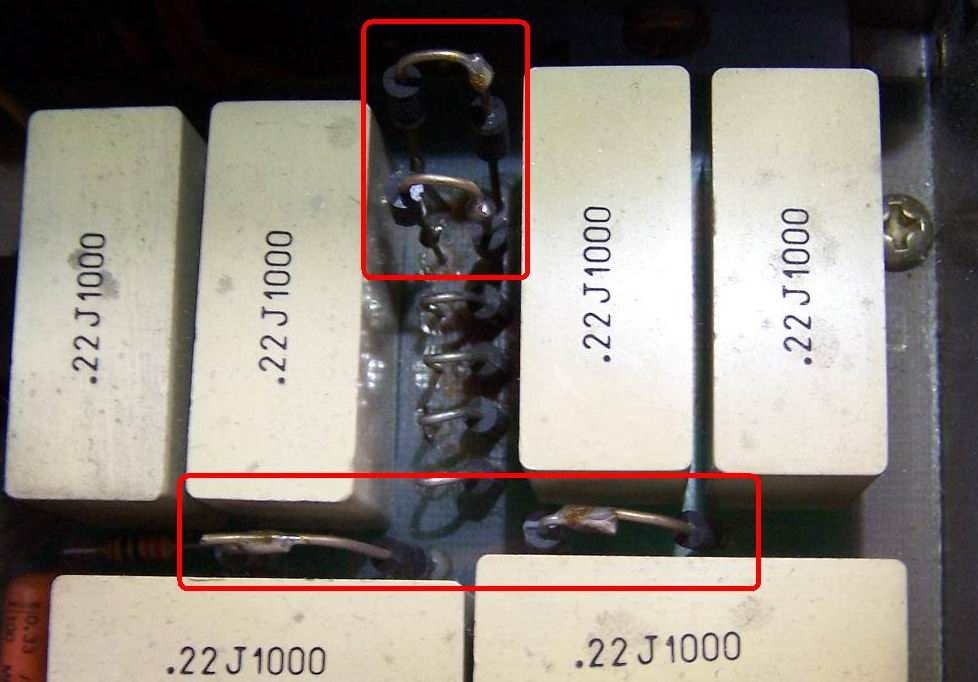

EM518 neu

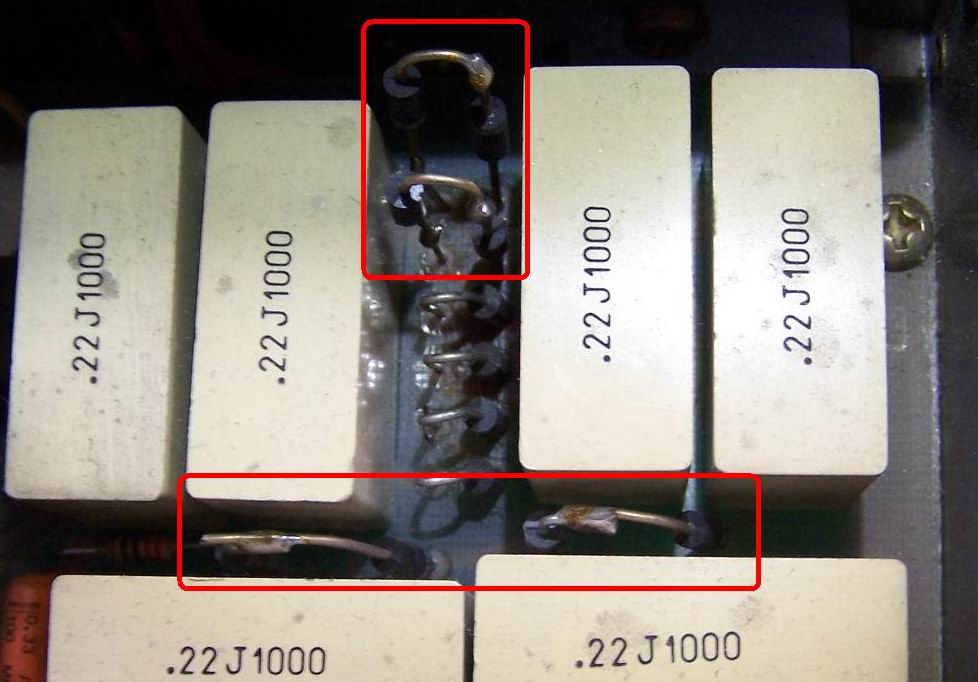

Die neuen Dioden habe ich jetzt so eingelötet, daß man die Spannungen an Anode und Kathode nun von oben messen kann. Vorher mußte ich zwischen die beiden Platinen "krabbeln", um an die Lötpunkte zu kommen.

Viele Grüße aus Loccum, Wolfgang.

Wer niemals fragt, bekommt nicht einmal ein Nein zur Antwort!
