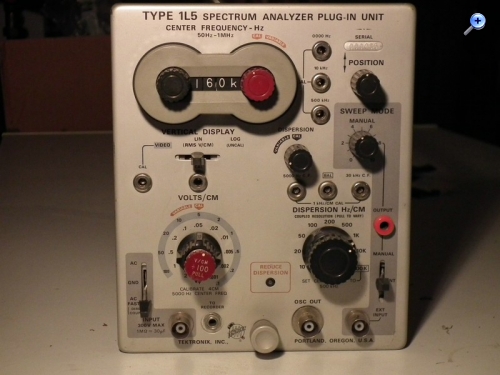

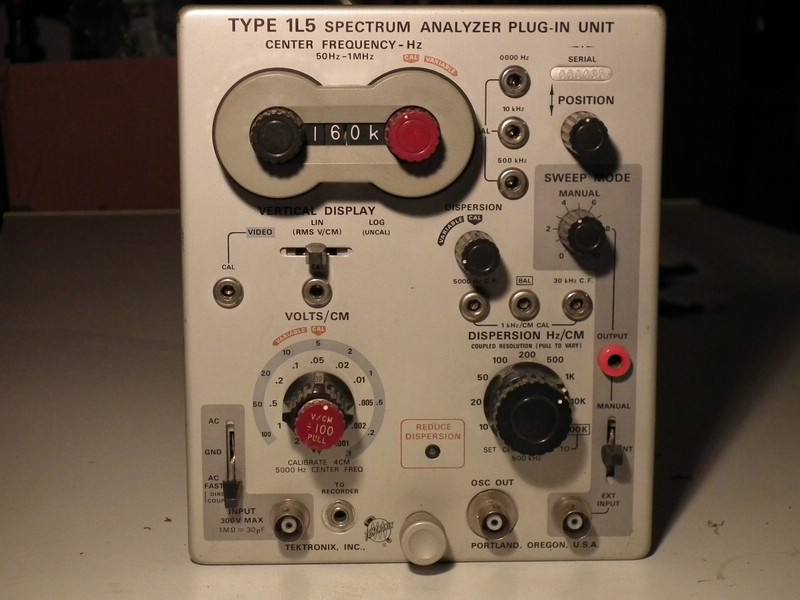

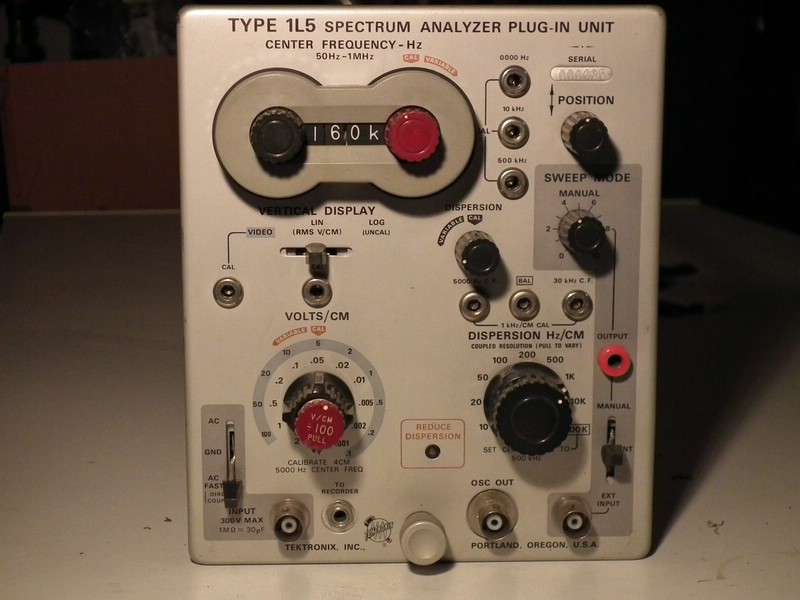

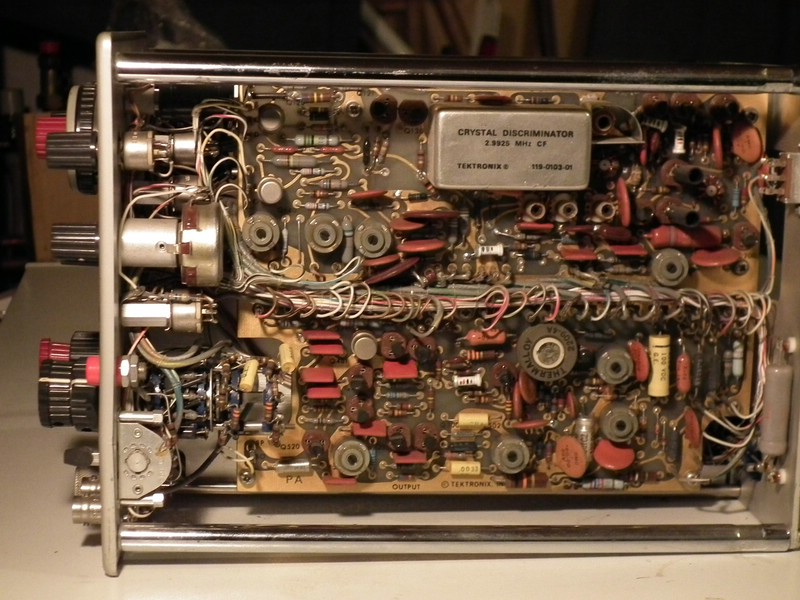

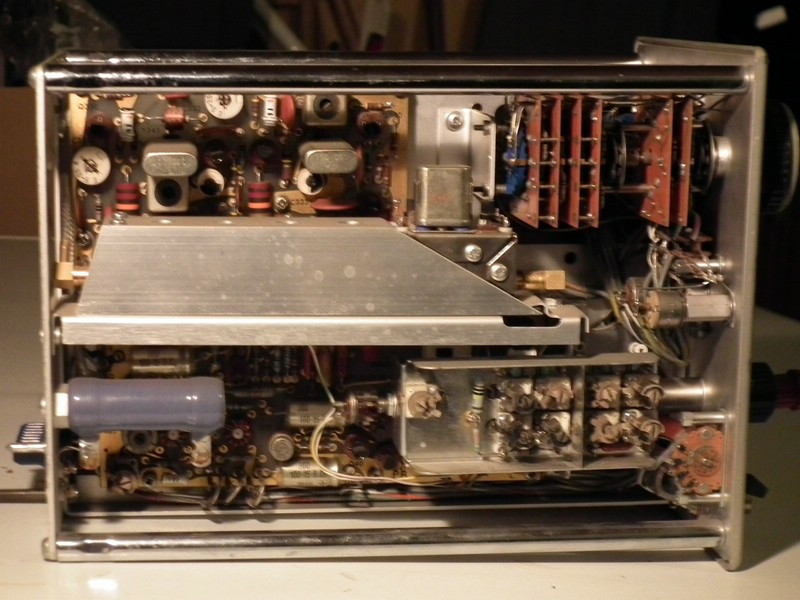

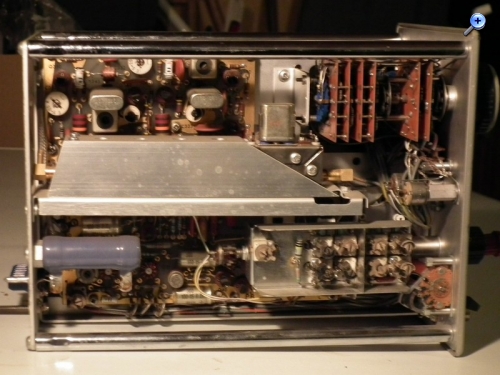

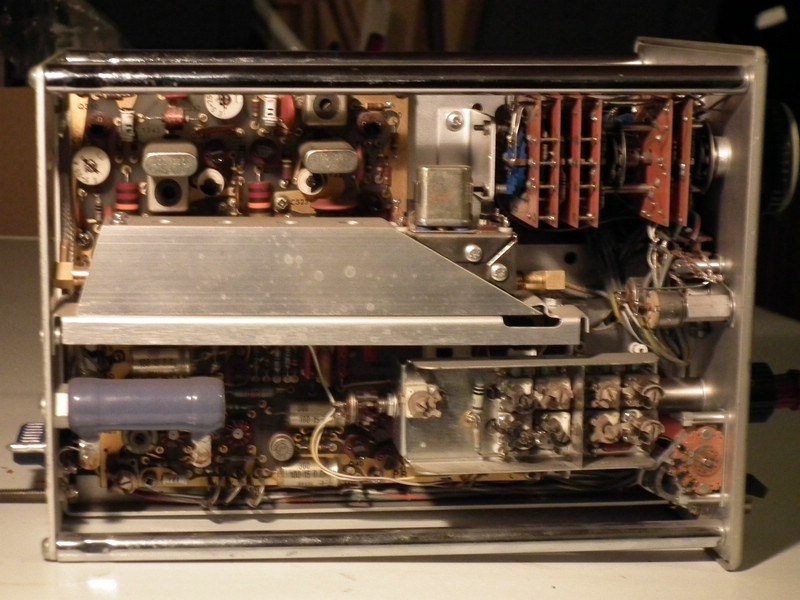

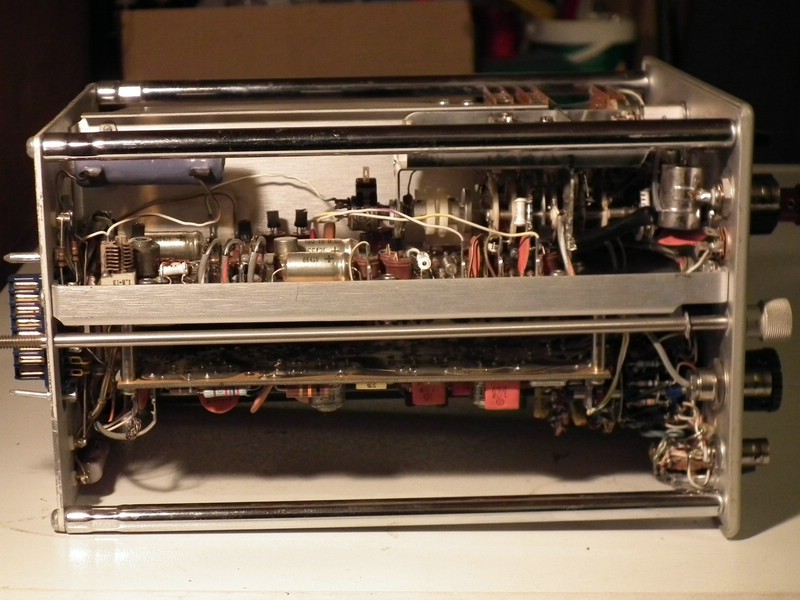

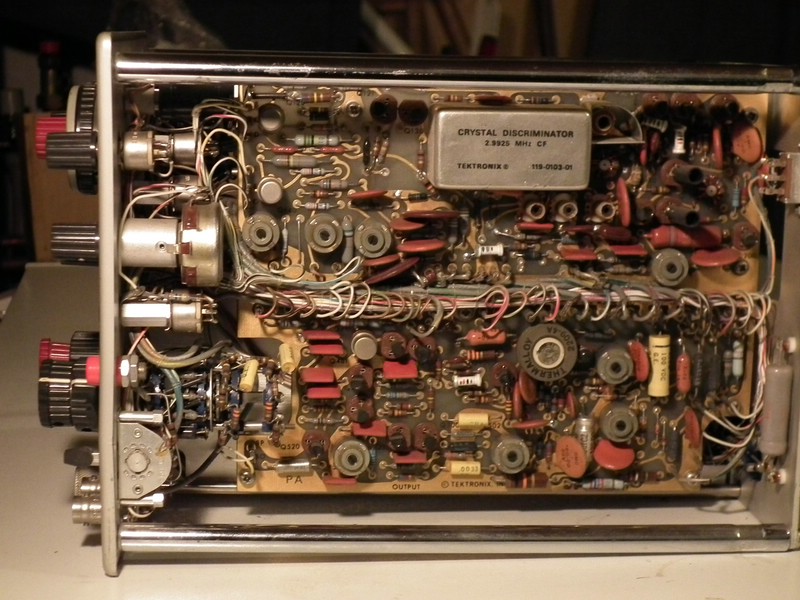

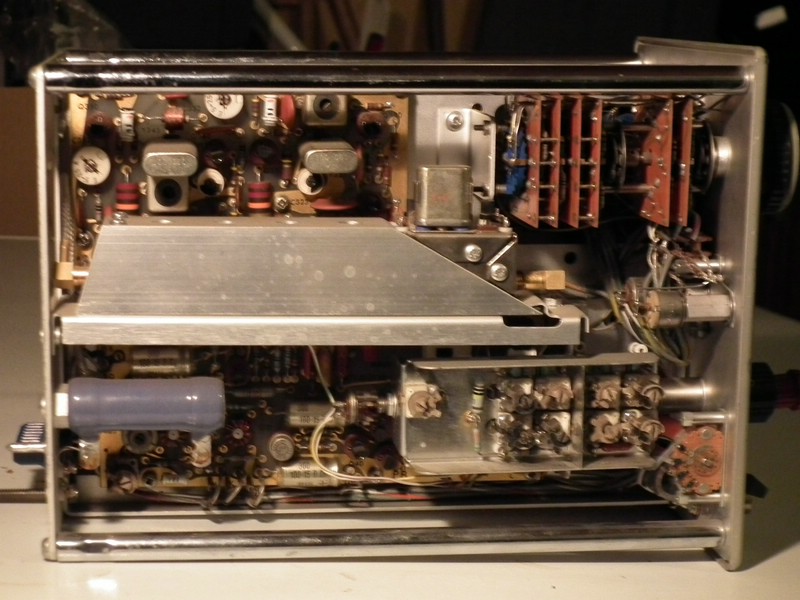

| Tek, 1L5 Spectrum Analyzer (Einschub für 500er) |
|
|
|
1
|
| 1
|
|
|
|
|
|
04.12.11 14:27
Martin.M  500 und mehr Punkte
|
04.12.11 14:27
Martin.M 500 und mehr Punkte
|
Re: Tek, 1L5 Spectrum Analyzer (Einschub für 500er)
hallo alle,
Anwendungsbeispiel:
Spektrumanalyse einer AM ZF, 1L5 in einem Tek533A
Stellt auch das einfach so vor:
horizontal: links niedrige, rechts hohe Frequenz.
vertikal nach oben: Signalstärke , hier logarithmische Ausgabe, linear kann er auch.
video. http://img406.imageshack.us/img406/1481/85909058.mp4
nette Grüße
Martin
|
|
|
|
|
04.12.11 14:40
Klaus 500 und mehr Punkte
|
04.12.11 14:40
Klaus 500 und mehr Punkte
|
Re: Tek, 1L5 Spectrum Analyzer (Einschub für 500er)
Hallo zusammen,
und nun die Frage: Wofür benötigt man eine Spektralanalyse?
Nun, es lassen sich z.B. die Oberwellen eines mit einem reinen Sinussignal angesteuerten Verstärkers ablesen und somit Schlüsse auf den >>Klirrgrad<< ziehen. Ebenso gut lässt sich erkennen, ob ein Eigenbau-Sender unzulässige Oberwellen erzeugt und ggf. Verbesserungen vornehmen.
Insgesamt eher ein schönes Requisit für Fortgeschrittene denn für Anfänger; hätte ich auch gerne zu meinen TEK.
Viele Grüße
Klaus
Zuletzt bearbeitet am 04.12.11 14:41
|
|
|
|
|
04.12.11 14:52
Martin.M 500 und mehr Punkte
|
04.12.11 14:52
Martin.M 500 und mehr Punkte
|
Re: Tek, 1L5 Spectrum Analyzer (Einschub für 500er)
hallo Klaus
wo du ihn grade erwähnst,
wie gehts denn deinem Tek eigentlich, ist er wieder gesund ?
Übrigends wurde hier noch kein 545 vorgestellt im Forum.
hallo alle,
weiter gehts, Spectrum Analyzer:
Eine der sehr interessanten Anwendungen ist die, daß man die belegte Bandbreite eines Signals direkt sehen kann, d.h. Filter, insbesondere zwei- und mehrstufige, lassen sich damit perfekt abgleichen.
Ferner liefen...
1L5 geht sogar zum stimmen von Musikinstrumenten genau,
wers gern umständlich hat kann damit auch Frequenzen ziemlich genau messen (jeder Billigzähler kanns besser, zur Röhrenzeit war das aber ein Hit)
nette Grüße
Martin
Zuletzt bearbeitet am 04.12.11 14:58
|
|
|
|
|
05.12.11 12:36
Klaus 500 und mehr Punkte
|
05.12.11 12:36
Klaus 500 und mehr Punkte
|
Re: Tek, 1L5 Spectrum Analyzer (Einschub für 500er)
Hallo Martin,
der TEK kränkelt immer noch.
Da ich aber lieber den Grundig (keine Anheizzeit, transportabel) verwende, stört das nicht weiter.
Vllt versuche ich mein Glück im Winter, allerdings fehlen mir die entsprechenden Bauteile, falls es sich um etwas Spezielles handelt.
Viele Grüße
Klaus
|
|
|
|
|
07.12.11 19:01
Martin.M 500 und mehr Punkte
|
07.12.11 19:01
Martin.M 500 und mehr Punkte
|
Re: Tek, 1L5 Spectrum Analyzer (Einschub für 500er)
hallo Klaus,
keine Sorge, einfach hier posten wenn was spezielles herbei muß.
nette Grüße
Martin
|
|
|
|
|
|
