, aus England. Er werkelt mit 6 Stück ECC88 und einer ECF. Ein hübscher kleiner alter Ein-Kanal-Oskar. Das ist ein typisches Gerät daß zum reparieren alter Radios gebaut wurde.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
29.08.10 21:45
roehrenfreak
nicht registriert
29.08.10 21:45
roehrenfreak
nicht registriert
Re: Telequipment, 51B
Hallo Martin,
auch recht hübsch - Glückwunsch! Die vielen ECC88 werden schätzungsweise in den X- und Y- Verstärkern als gleichspannungsgekoppelte Verstärkerkaskaden arbeiten. Dieses Prinzip wurde in vielen Röhrenscopes angewendet, so z.B. auch im AEG Elograph U211 oder im Nordmende UO963, hier jedoch mit Penthoden. Die Hauptprobleme sind in den Röhrenfassungen zu finden, deren Kontakte durch Oxydation oder schwächelnde Klemmkraft zu Wacklern führen. Aber sonst robuste, einfache Technik, die schon Spass macht!
jetzt gehts rund. Hier erstmal Bestandsaufnahme, anschließend kommt die Großreinigung...

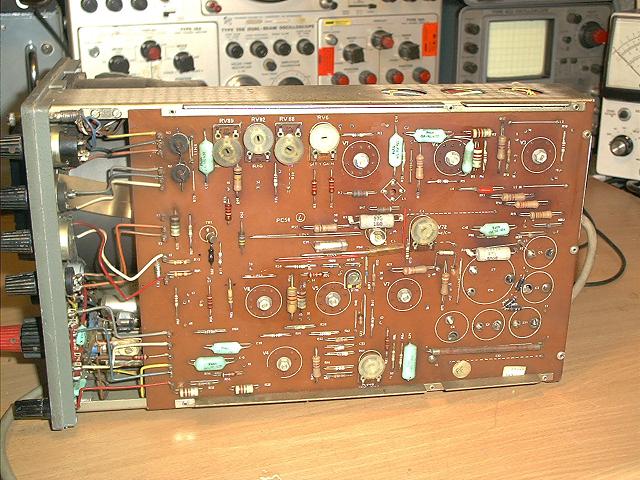

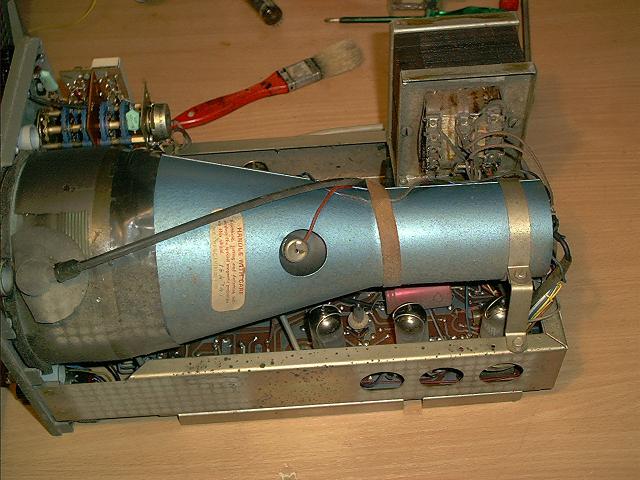

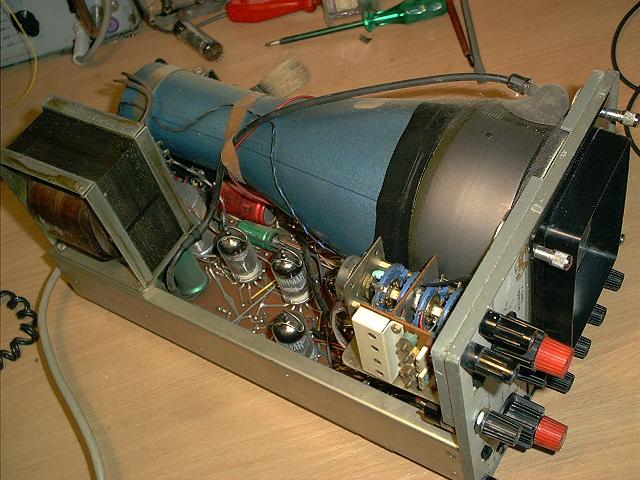

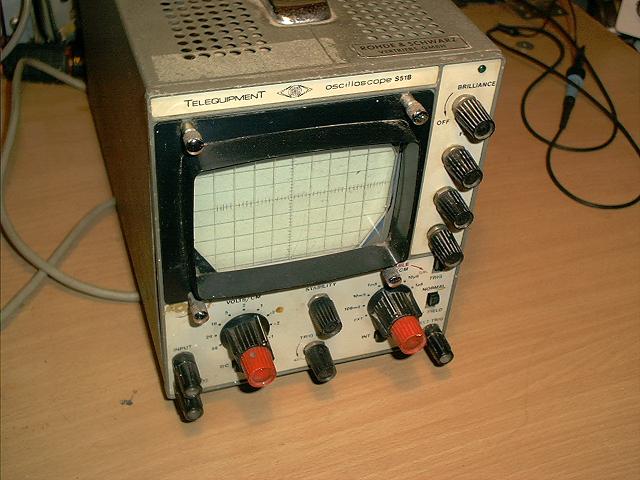

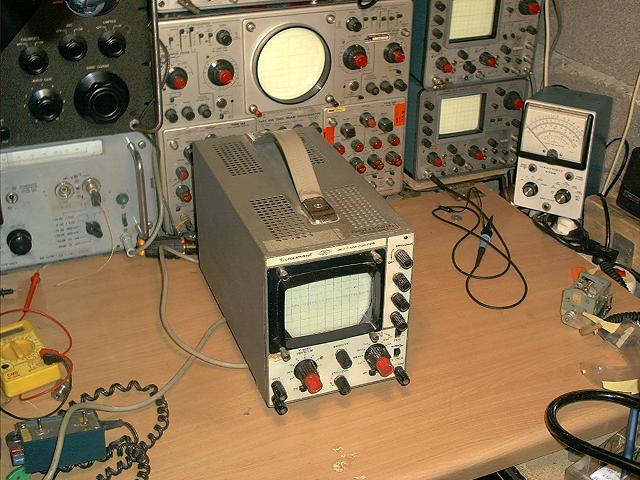

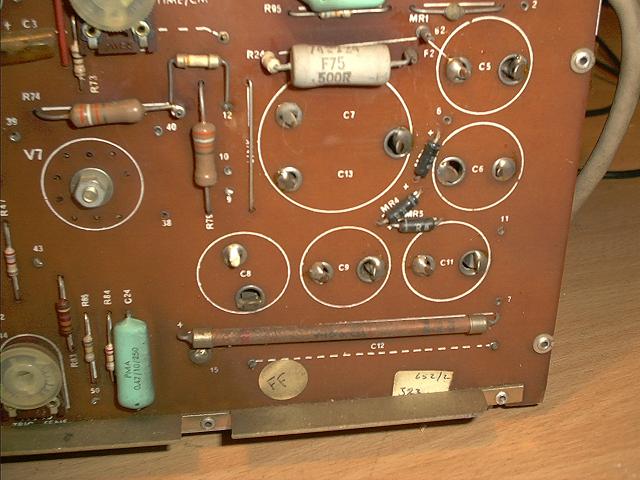

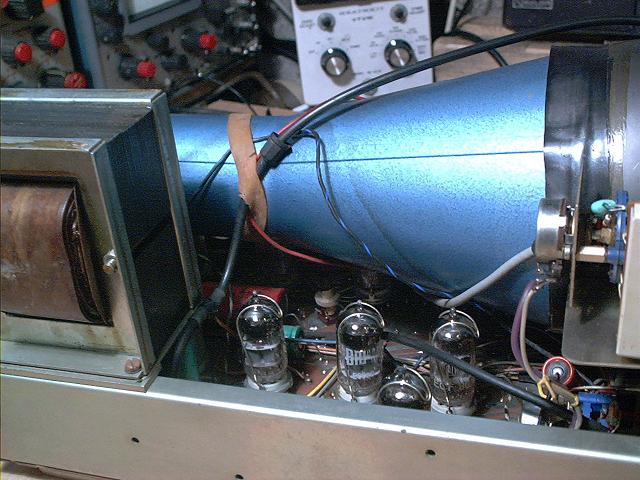

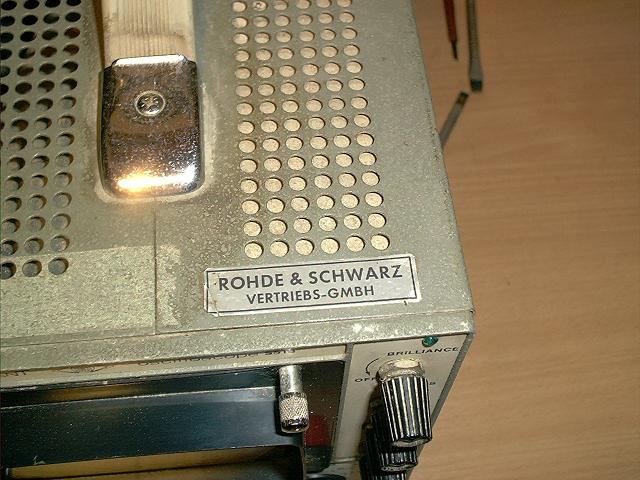

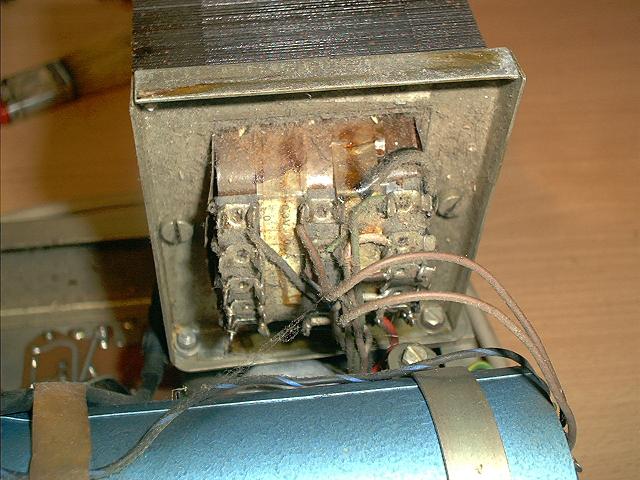

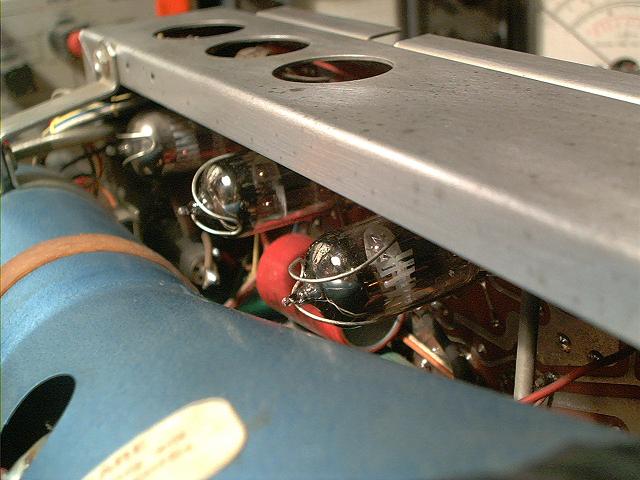

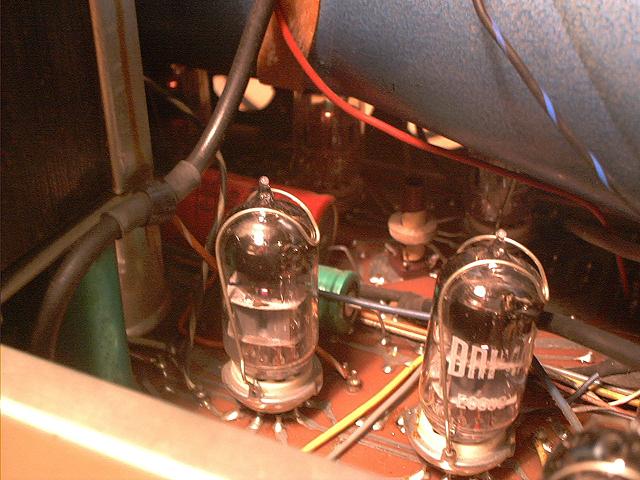

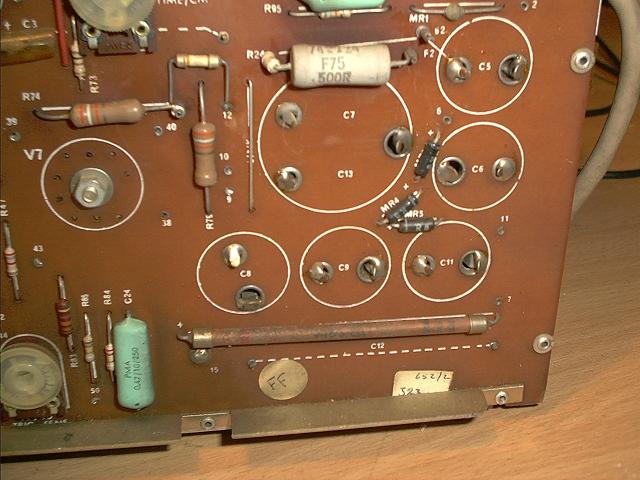

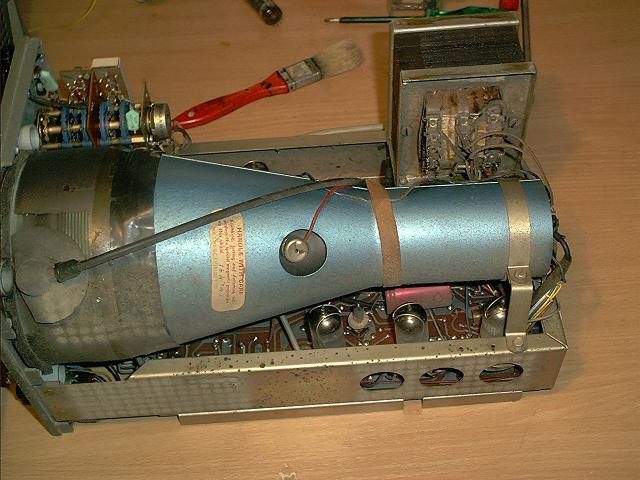

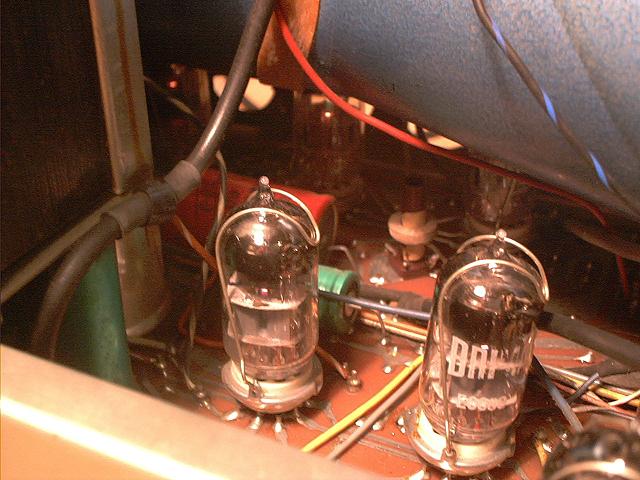

Bild 1: da steht er. Bild 2: er kommt aus gutem Hause. Bild 3: Putzen lohnt sich ! Bild 4: offen, links Bild 5: offen, rechts Bild 6: der Netztrafo, erzeugt auch die Hochspannung für die Bildröhre. Bild 7: offen, unten. Bild 8: die rechte untere Zone der Platine enthält die Hochspannungszutaten, abgeschirmt ist das nicht.
Funktionstest, Befund: Keine Bildschirmhochspannung.

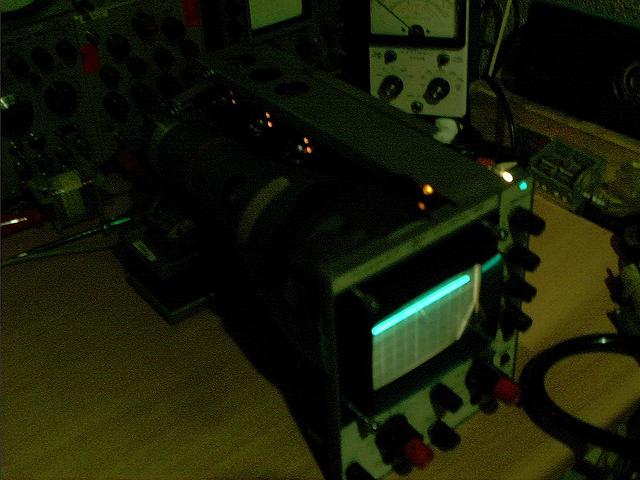

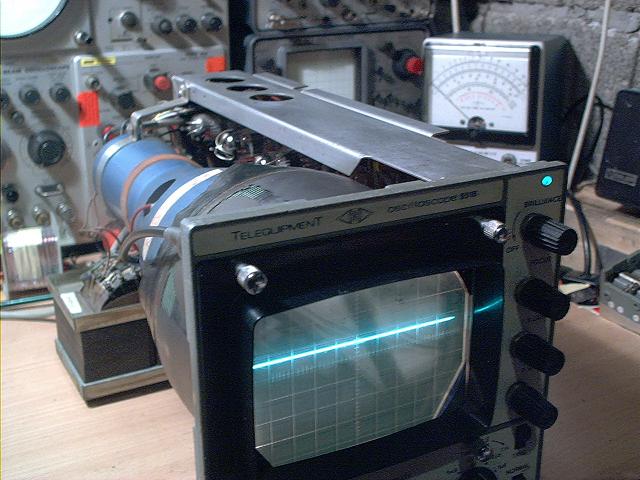

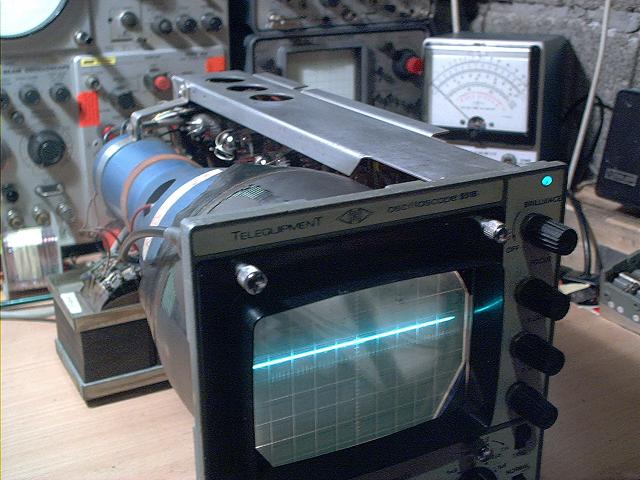

es war nur ein defekter Kondensator, der Telequipment lebt. Er versucht schon vorsichtig zu glänzen ... dauert aber noch etwas. Das Gerätchen ist ausgesprochen warm. "Trace Rotation" funktioniert bei Teleqipment etwa so: Schelle losmachen, Bildröhre drehen, Schelle wieder festmachen...
