der aus einem anderen Beitrag bekannte Riesenoskar soll hier auchnicht fehlen.

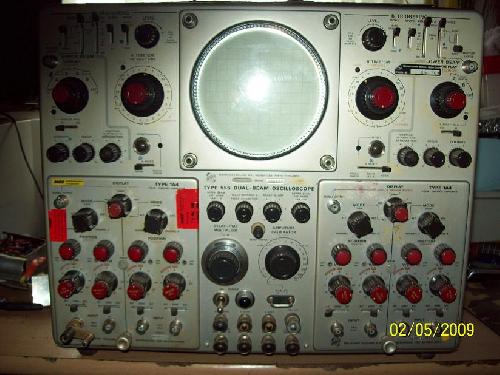

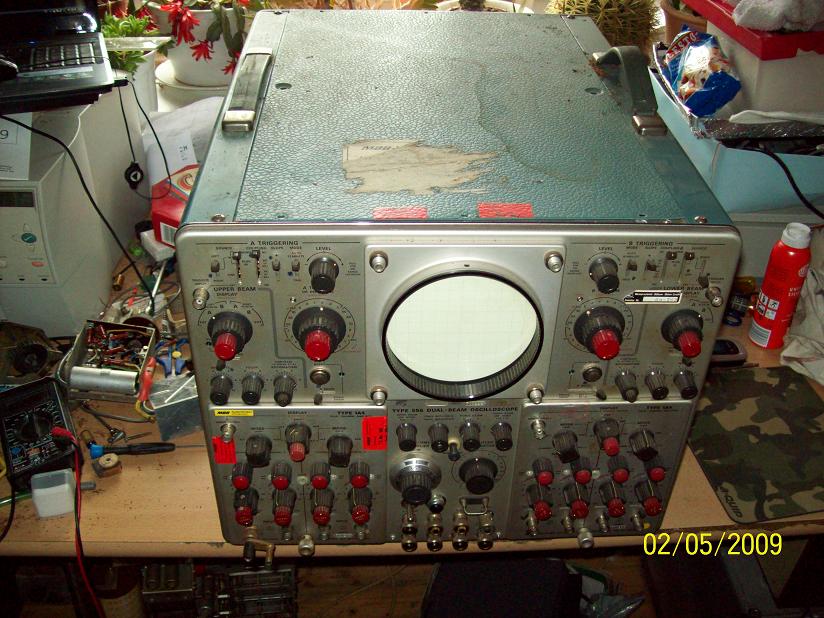

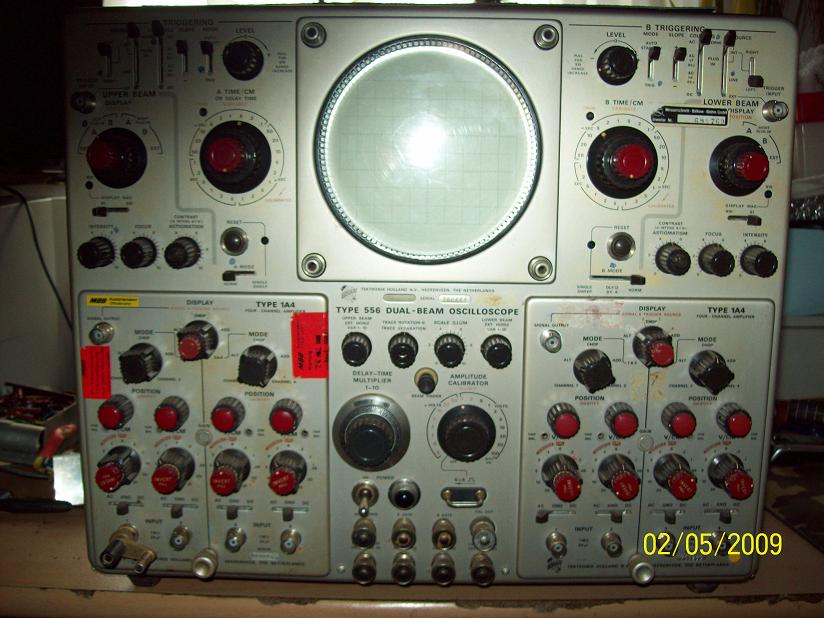

Hersteller : Tektronix, Herenveen, Holland Type 556 Dual Beam Röhren: es müßten 33 Stück sein. Halbleiter: ebenso, sehr viele. Installiertes Zubehör: Er hat hier 2 eingesetzte Einschübe "1A4" und somit acht Kanäle. Weiteres Zubehör: u.a. hat er einen Halter für Fotokamera zum Zweck der "Nachweisführung". Gewicht: Diesen Oskar trägt man mit 2 Personen, er hat 2 Griffe. Stromverbrauch: 800 Watt, Gebläsekühler.

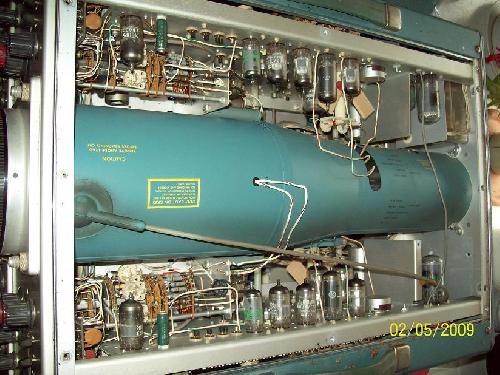

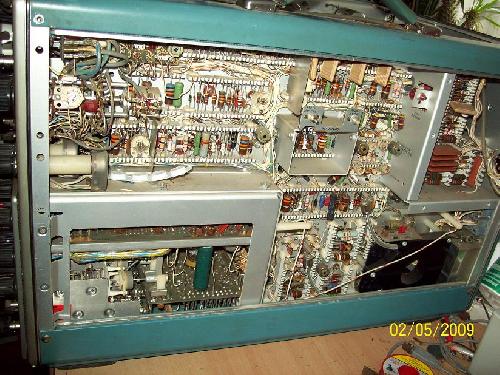

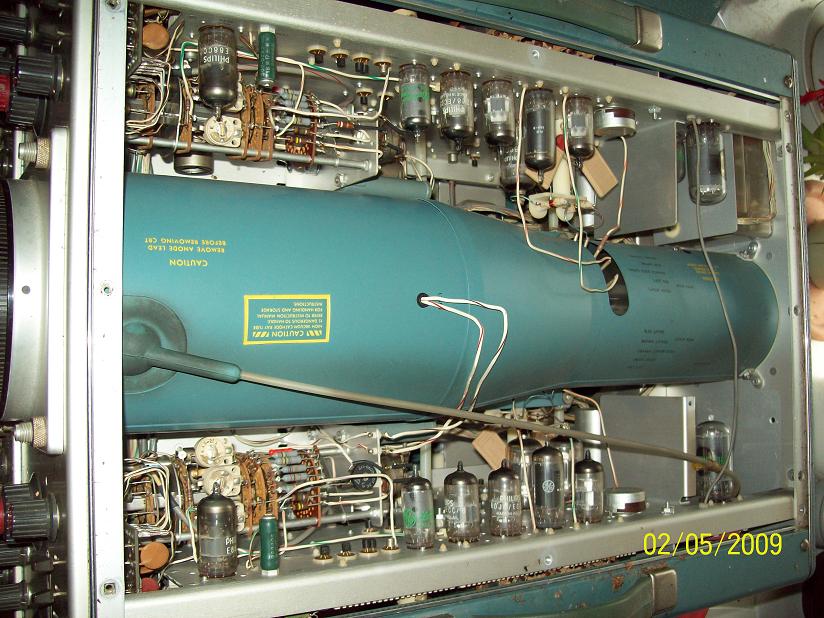

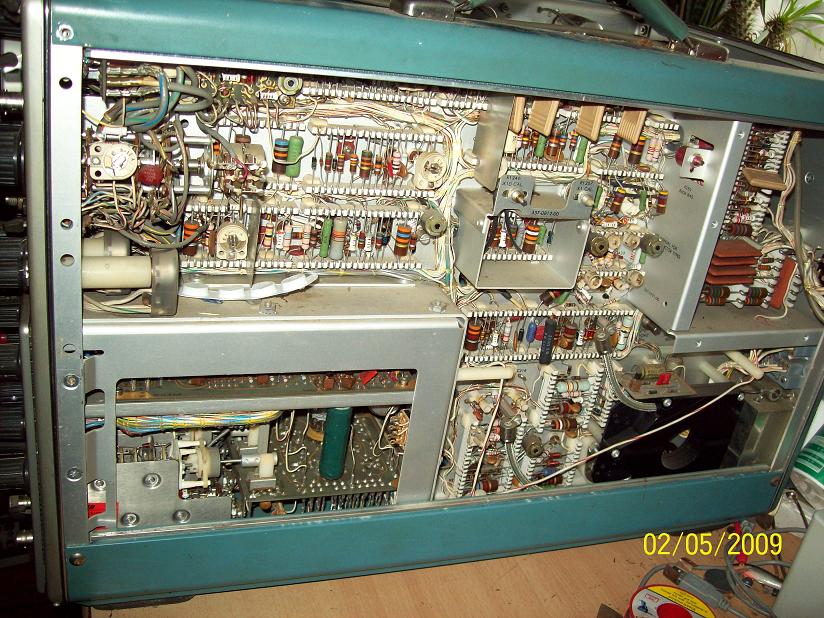

Bewundernswert ist neben dem bilderbuchschönen Innenaufbau auf Keramiklötleisten die am Hals noch armstarke Bildröhre die so lang ist wie das ganze Gerät. Er besteht aus 2 spiegelbildlich identischen Chassis die sich nur darin unterscheiden, daß das rechte noch die Hochspannungsbox für die Bildröhre mithat. Die Versorgung sitzt mittig am Boden montiert.

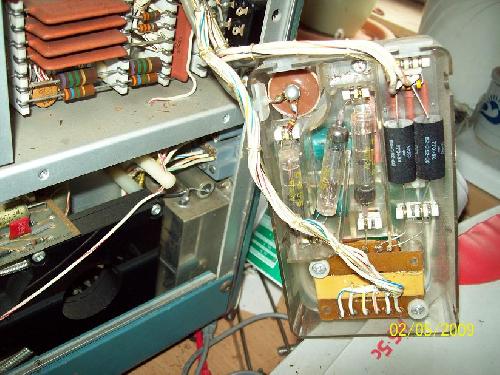

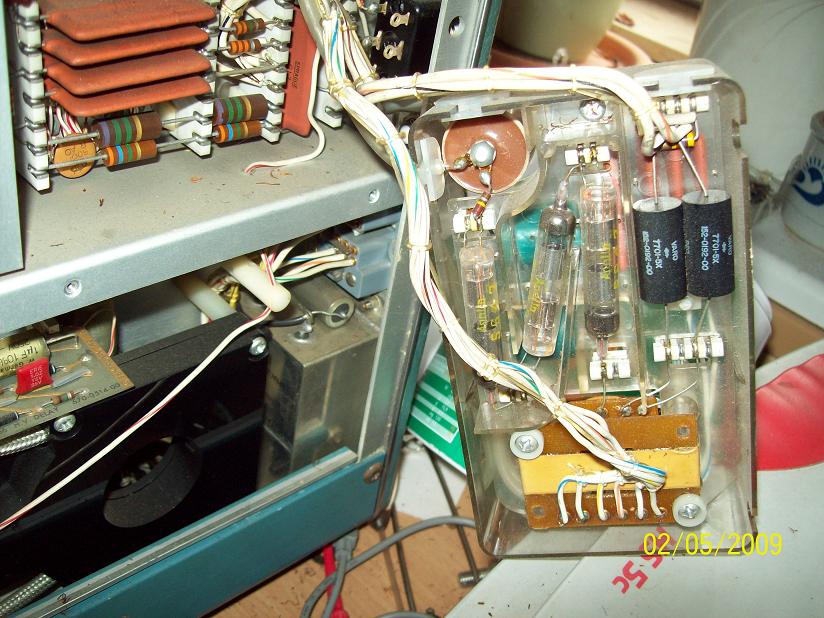

Derzeit hat er Kummer mit eben dieser Box, deswegen gehts ja zu einem Besuch beim Röhrenfreak, der das Problemchen hoffentlich lösen kann. Sie enthält übrigend auchnochmal 3 Einlöt - Röhrengleichrichter, diese bilden eine Hochspannungskaskade. Dieser Tek ist einfach ein Hingucker, schaut selbst Dürfte das größte Gerät sein das Tek überhaupt gebaut hat.
nette Grüße Martin
p.s. ja, die Kopfweh-Tabletten liegen im Chassis 2
!!!
