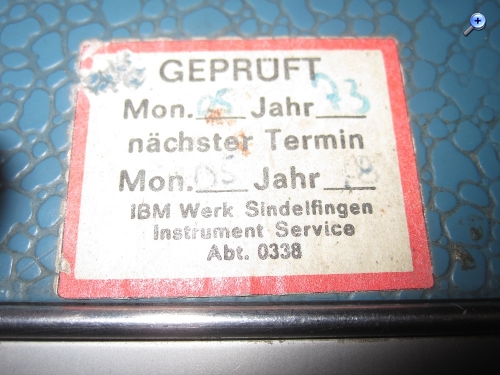

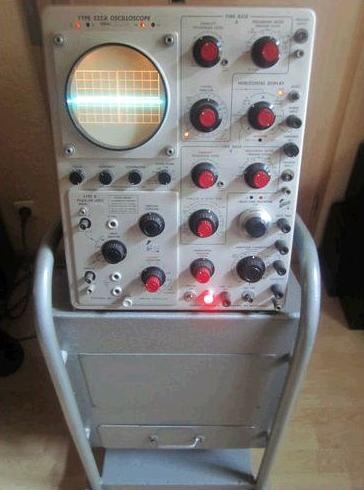

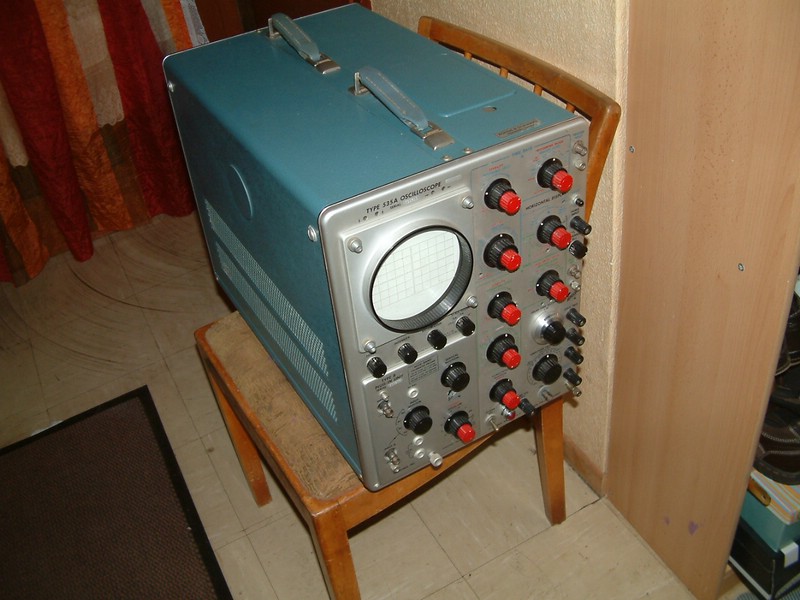

Ich besitze eine 535A in recht gute Zustand aus 1959. (meine älteste Tektronix, aber bald wird meine Sammlung auf 1953-55 gealtert) Früher gehört die Telefunken und hat IBM-kalbrationsaufkleber von 1973 und keine R&S Aufkleber. Also 535A war früher mit IBM Großrechner zusammen nach Deutschland zu Telefunken gekommen und ist früh ausgemustert.

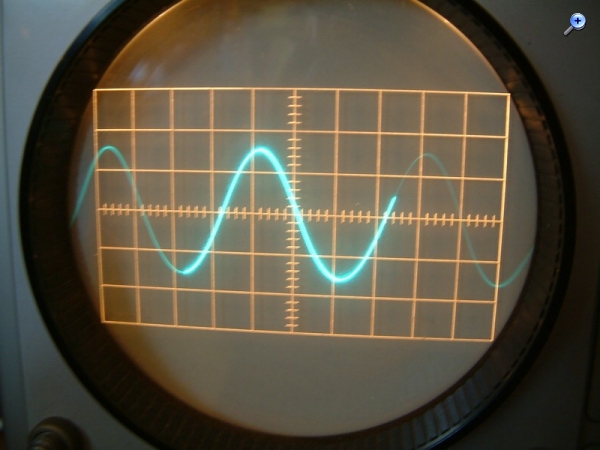

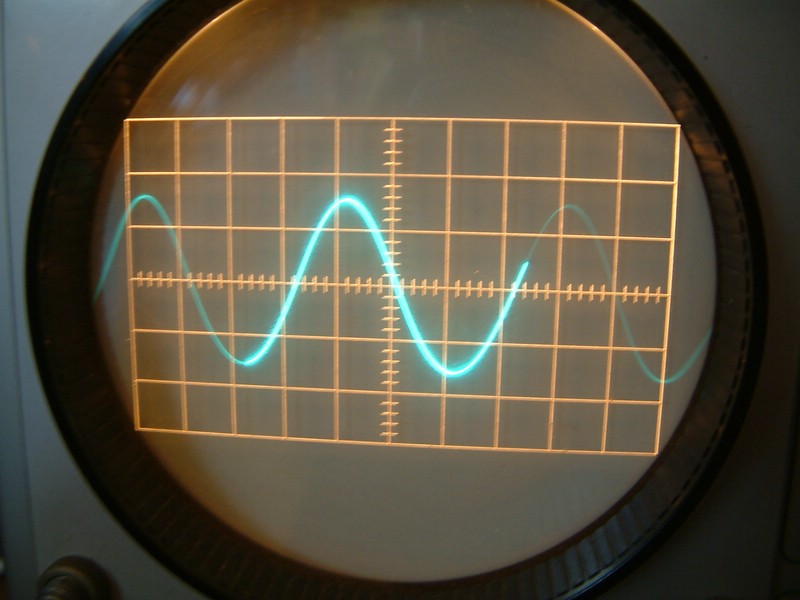

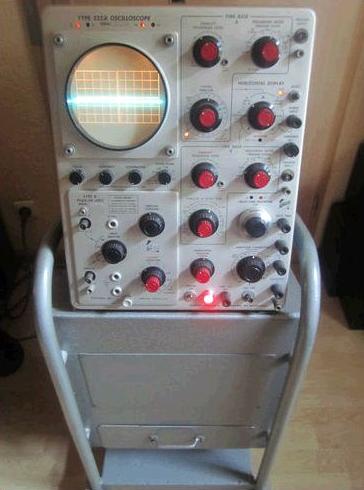

der Funktionstest ergab: der alte Tek ist in einem Zustand als wär er eben erst gebaut worden. Hell, scharf, beide Time Base arbeiten tadellos, er triggert prima,
Bandbreite: 15Mhz, je nach Plugin Doppelzeitbasis, Vollr*hren-Tektronix aus 1959-1970, ja 535A wird lang gebaut. 535A ist ähnlich wie 545A, aber halbierte Bandbreite und mehr Schreibbereich von CRT. 545A , der ist dir bekannt.
Doppelzeitbasis ist nützliche Luxus.

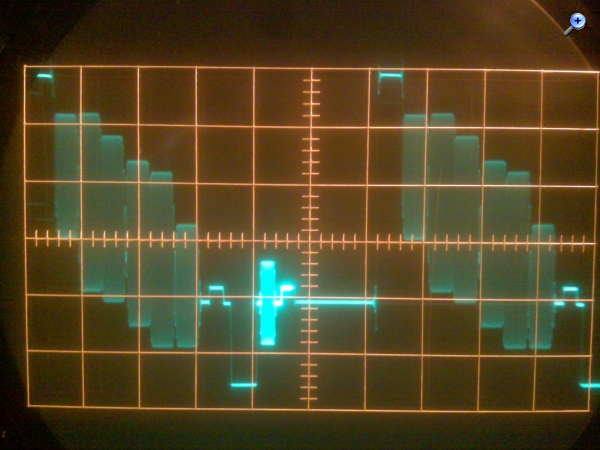

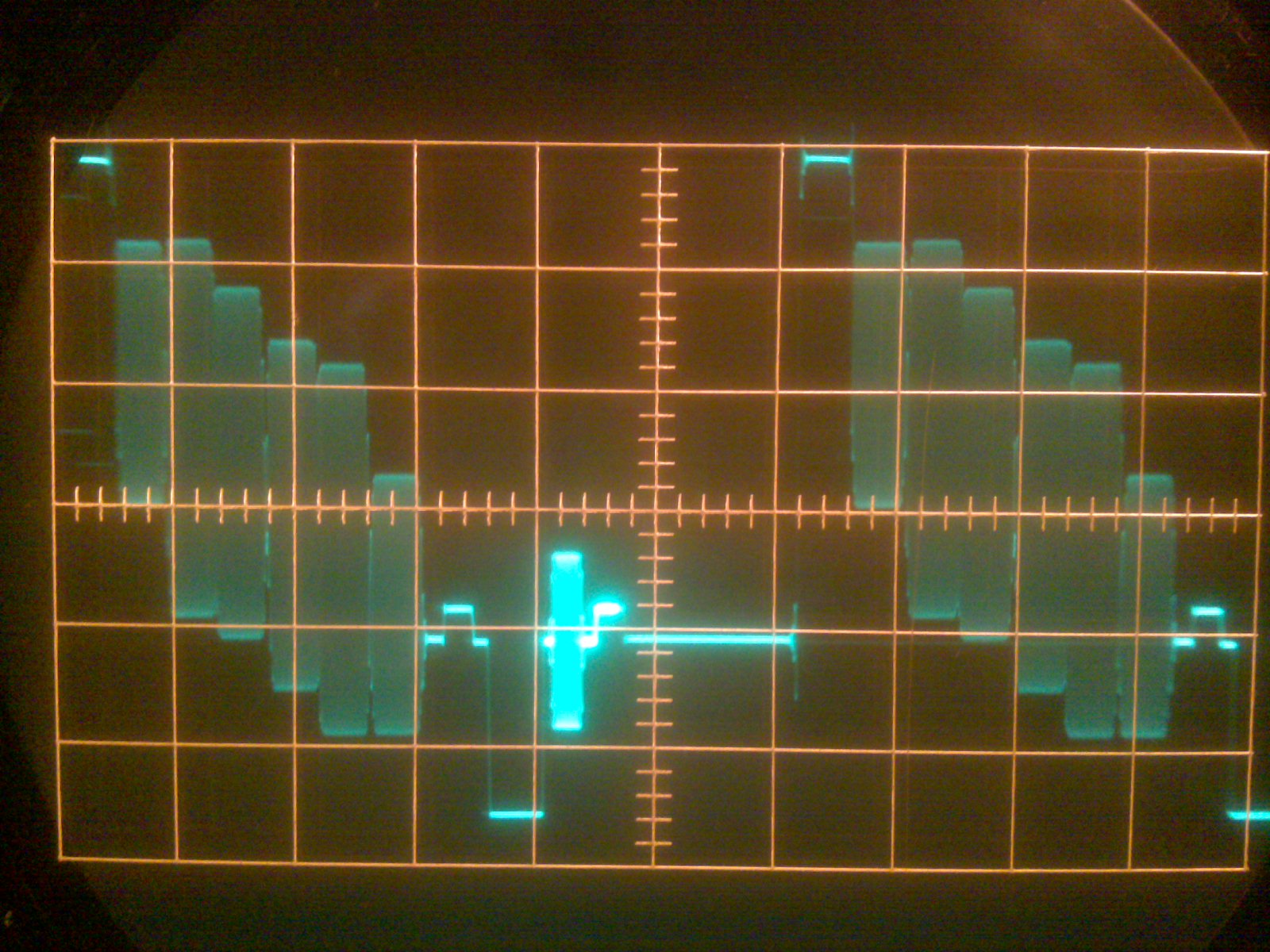

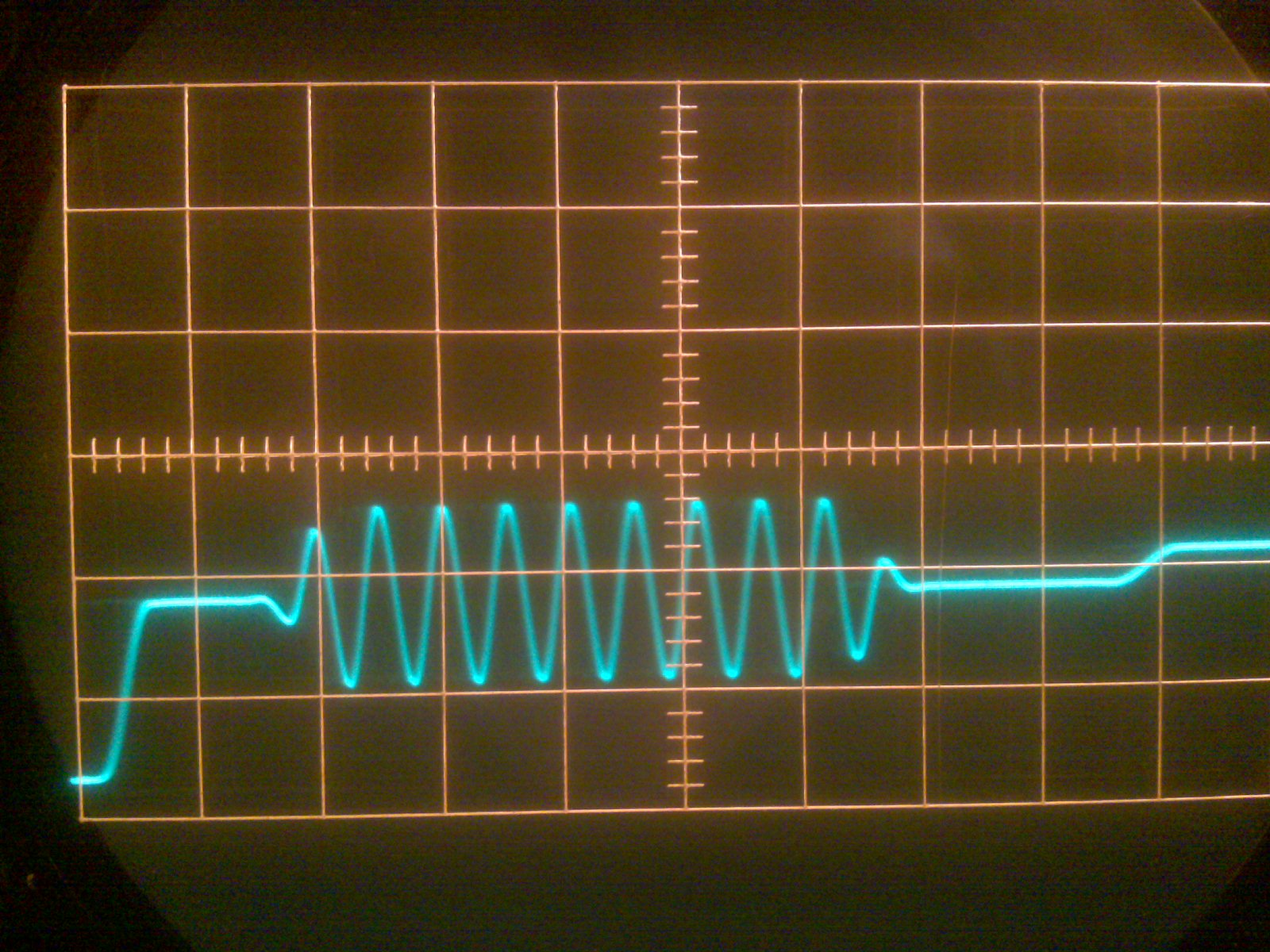

z.B. Videosignal, da willst du nur Burst-Signal genau anschauen. Mit einfache zeitbasis geht nicht, da Zeitbasis wild drauftriggert.

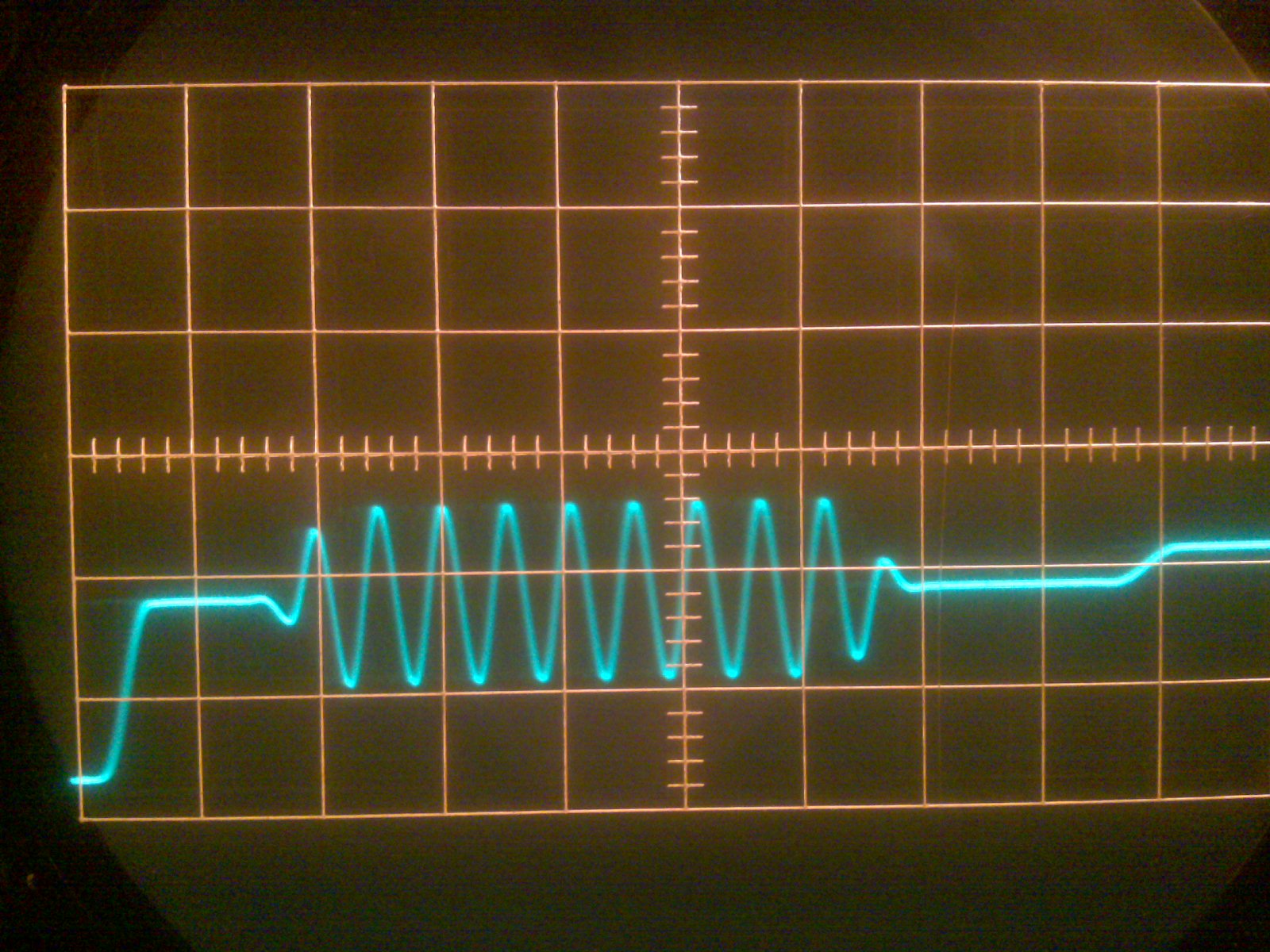

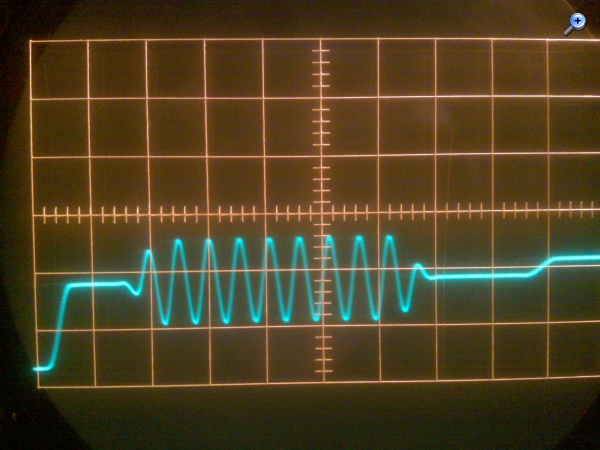

Ablauf: *normale Betrieb und so einstellen dass eine ganze Periode erfassen wird. * Such-Modus Betrieb (intenfisty) Zeitbasis B und 10gang poti so einstellen, dass nur diese aufhellende Bereich später auf ganze Bildschrim darstellen wird. * Verzögerte zeitbasis (Delay), da wird aufgehellte Bereich auf Schirm dargestellt und rest weglassen.
