Hallo Freunde von Messmöbel-Invasion

Aus Zufall habe ich ihm in eBucht gefunden, und da habe ich auch noch ihm verpassen, keine Gebot ist drauf.
Verkaufer hat aber keine Problem für kleines Geld mir überlassen.
Da hat Martin ihm abgeholt und gestern in Fulda Inhalt von kofferraum und Rückbank ausgetauscht.

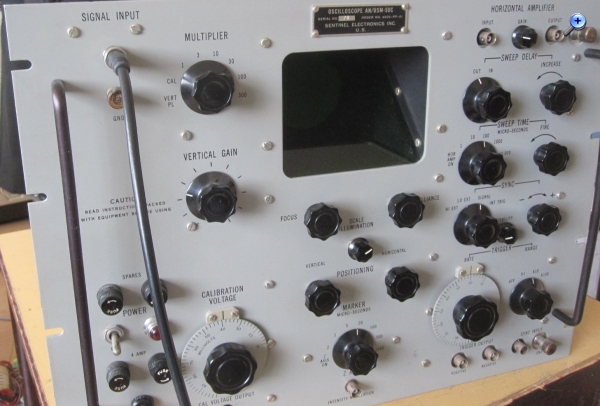

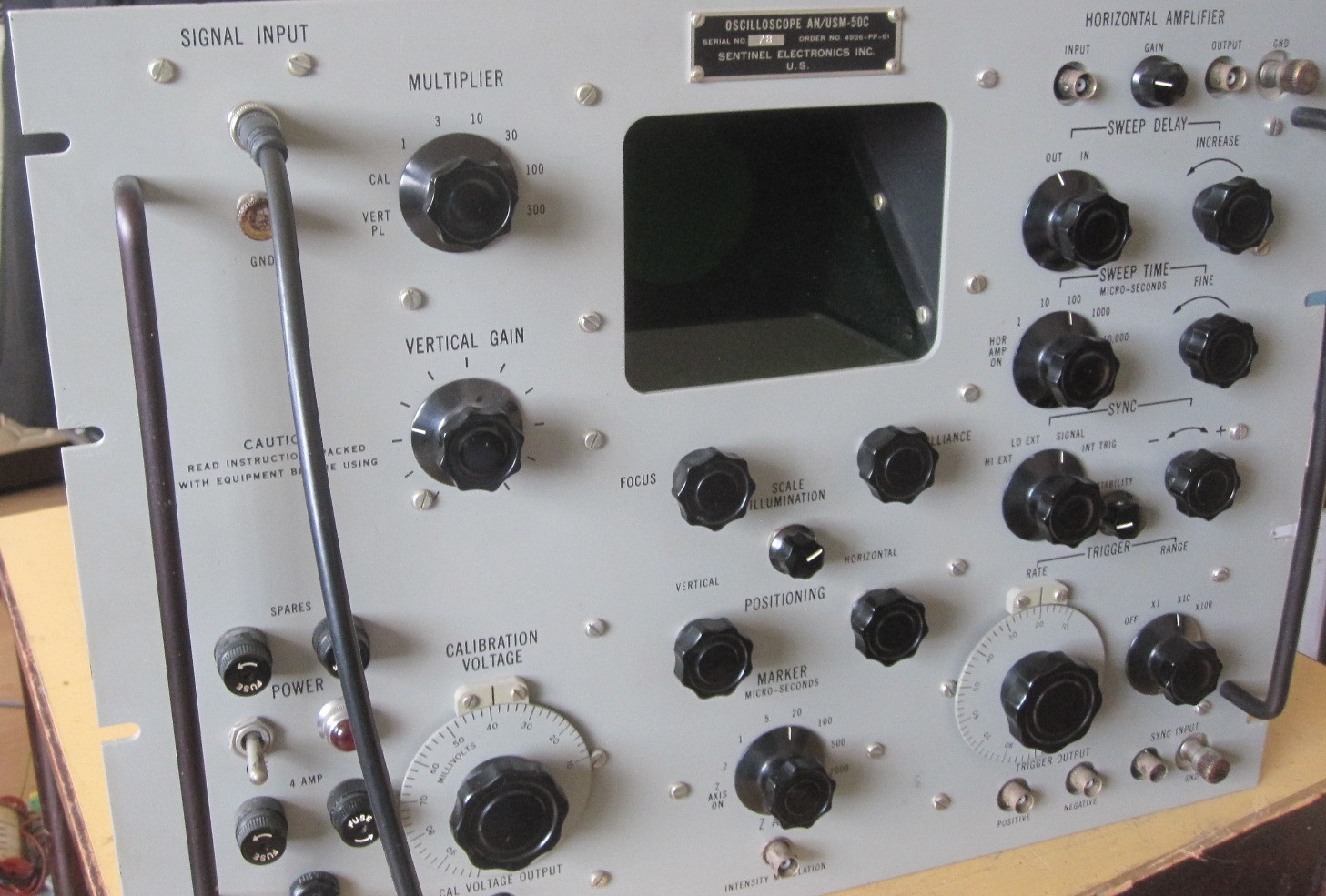

Modell: AN/USM-50C von Sentiel electronics.
Zivile Name: OS-62A
Der ist aber unbekannte Oszilloskop.

Da möchte ich so gerne Geheimnisse von komische Bildröhren-Ausschnitt aufklären.

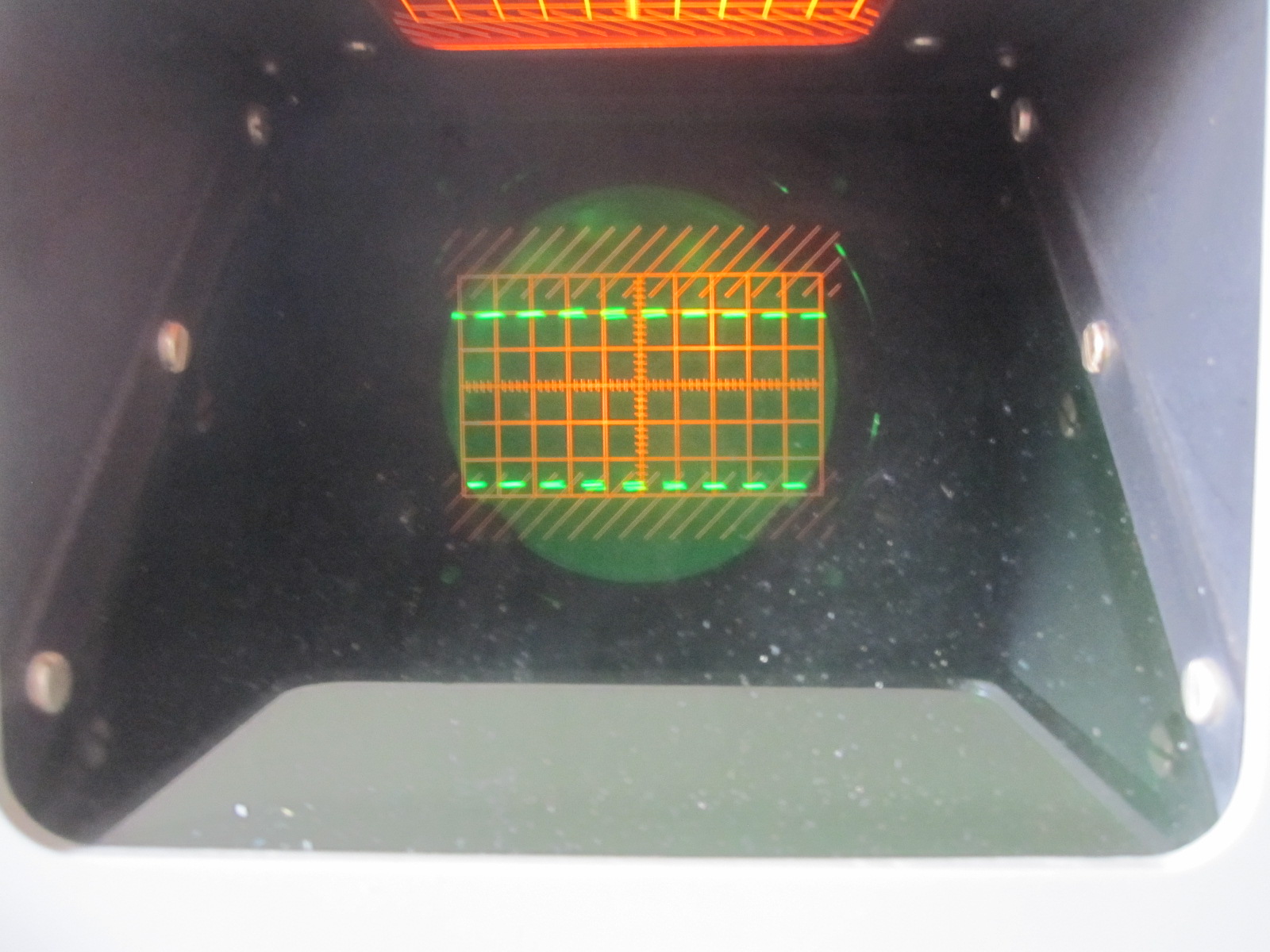

Grünfilter ist schräg vor Bildröhren eingebaut, Rasterbild ist oben eingebaut und leuchtet auf schräge Grünfilter.

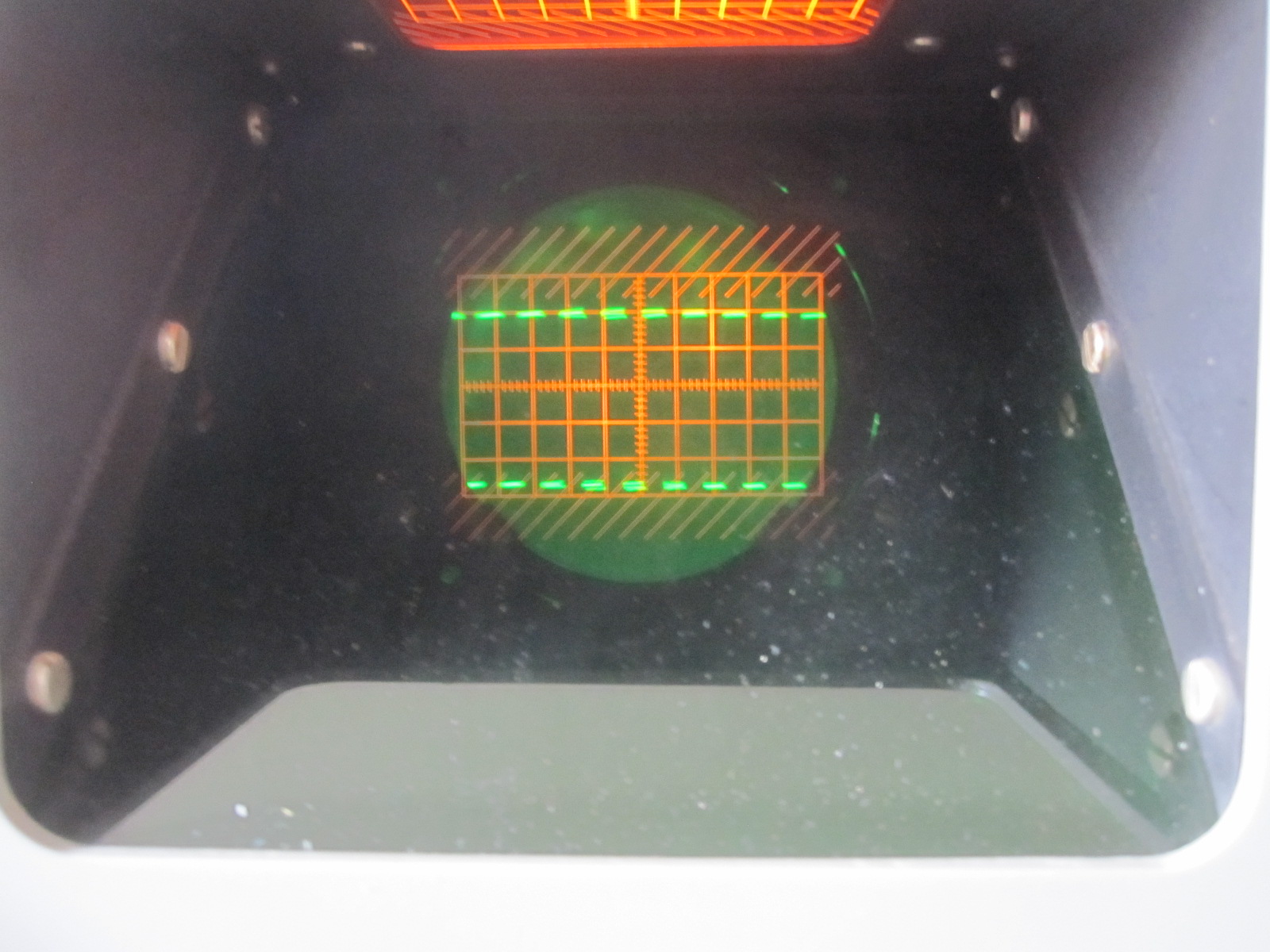

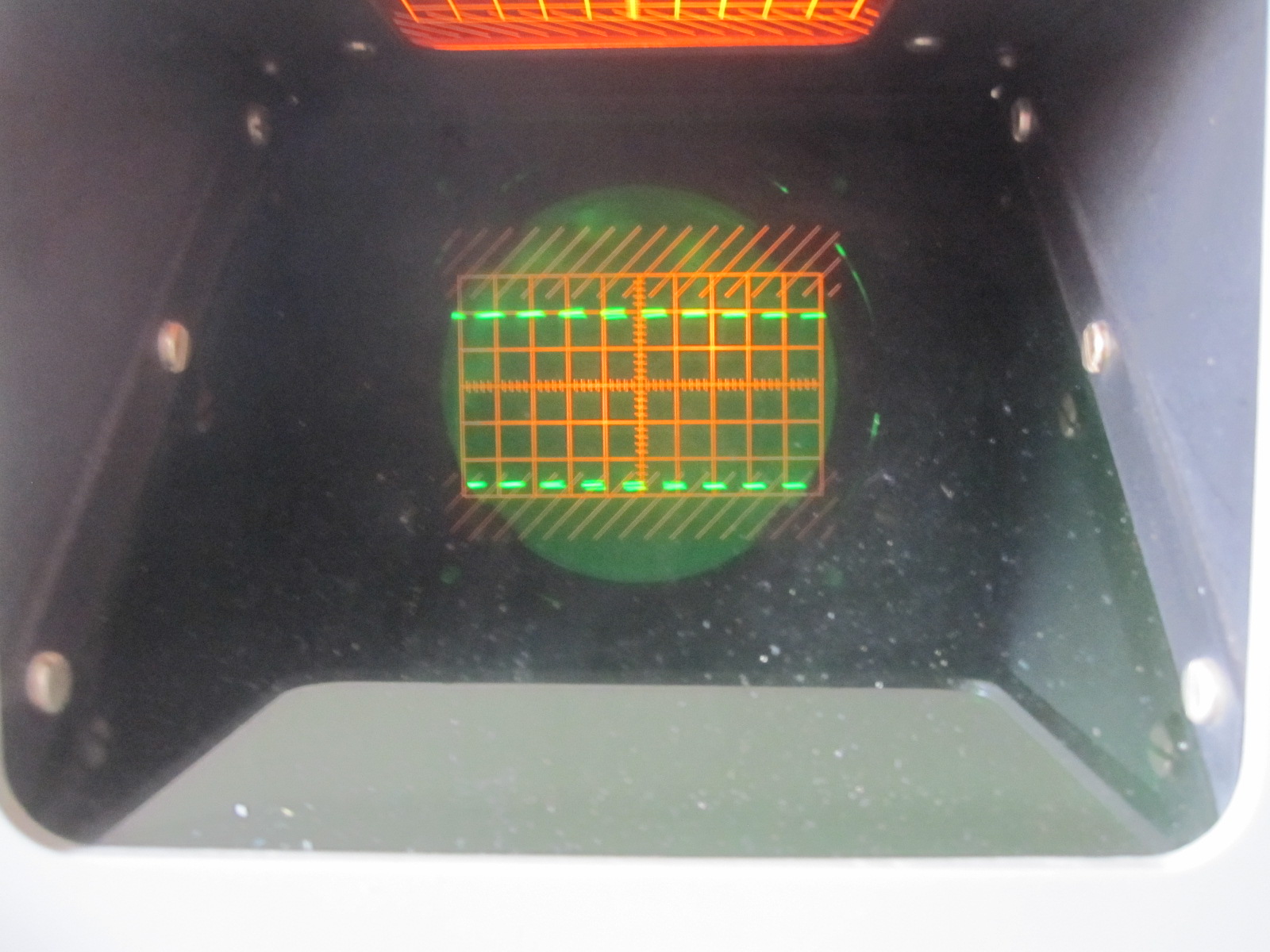

So sieht es in Betrieb aus.

Ja, ich muß ihm von Staub befreien.

Fehler: nur einzige Röhren (12B4A) hat kaum Getter, der wurde aus Vorsorge ausgetauscht.
Ansonst ist "Navy" munter, ich nennt ihm gerne Navy oder AN/USM
Das ist hochwertige tropenfeste Militär-Gerät, dazu hat der tropenfeste Kondensator (zugelötete Kondensator mit Blechmantel und Glasdurchführung)

Interressante Details hat Navy: der hat Markengenerator huckepack, man kann trotz synchronisierte Zeitbasis recht genau Periodedauer messen.
Wider erwarten ist Synchronisierte Zeitbasis sogar recht gut und kommt mit komplizierte Signal klar.

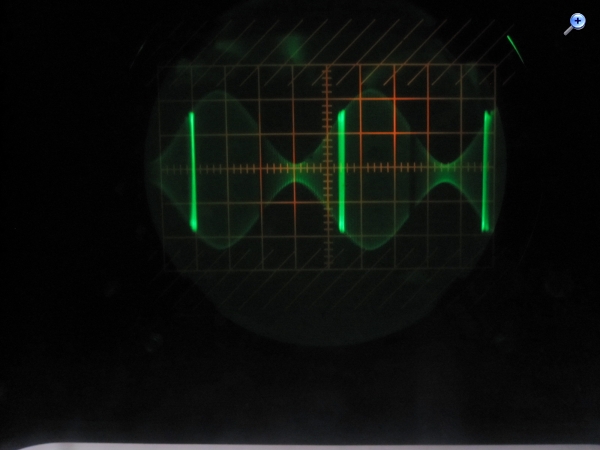

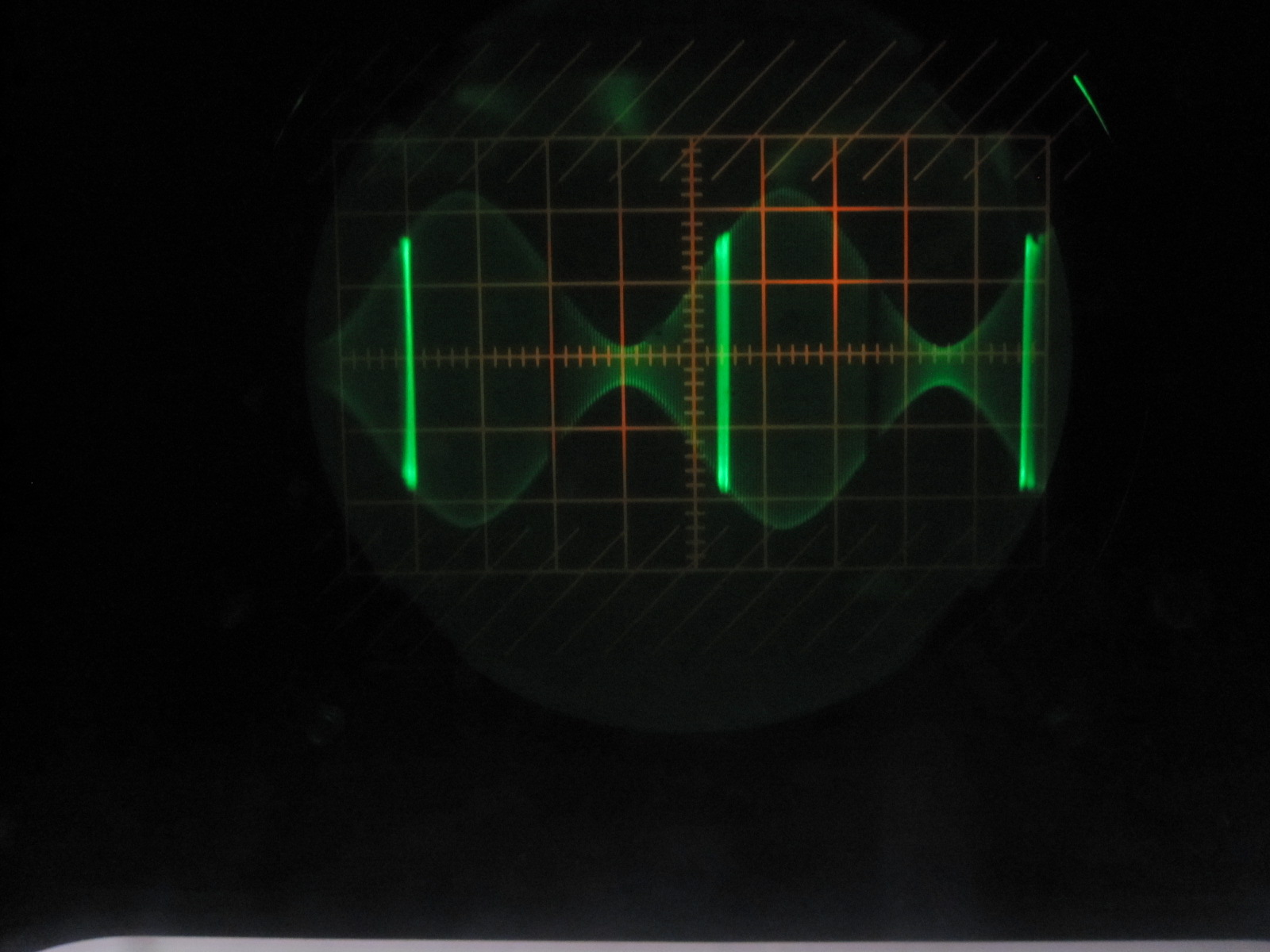

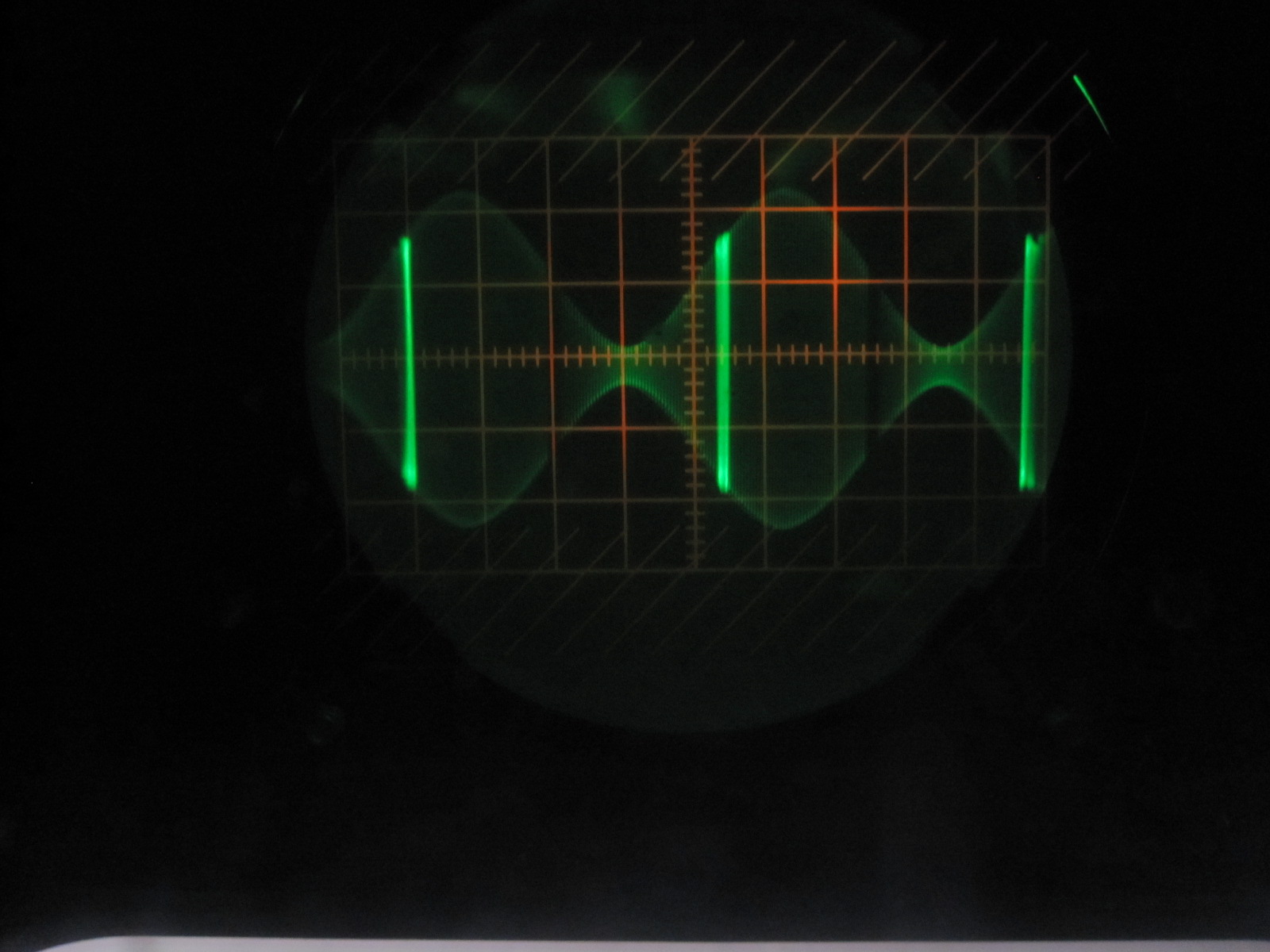

Ich muß Helligkeit runterregeln, damit Marke sichtbar ist.
Marke: 5mS = 200Hz Modulation

Fazit: sehr interressante Gerät, deren Herkunft nicht verschweigbar ist.
2te Fazit: 230/115V Trafo ist Pflicht: "Navy" hat nur 115V primäre Wicklung.

Grüss
Matt
