Antenne für Weltempfänger
  •
 1
 1
15.11.10 12:57
Synthifreak

WGF-Nutzer Stufe 2

15.11.10 12:57
Synthifreak

WGF-Nutzer Stufe 2

Antenne für Weltempfänger

Hallo!

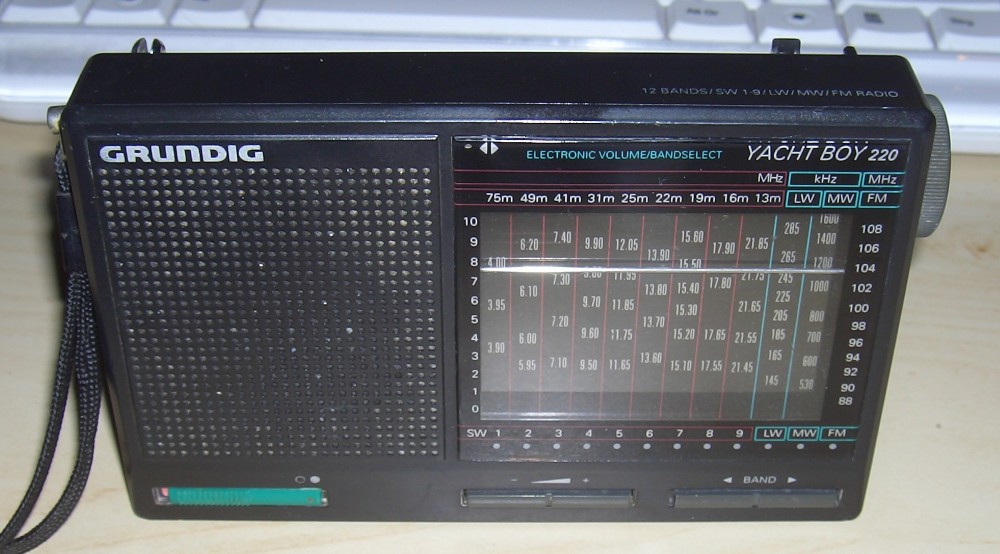

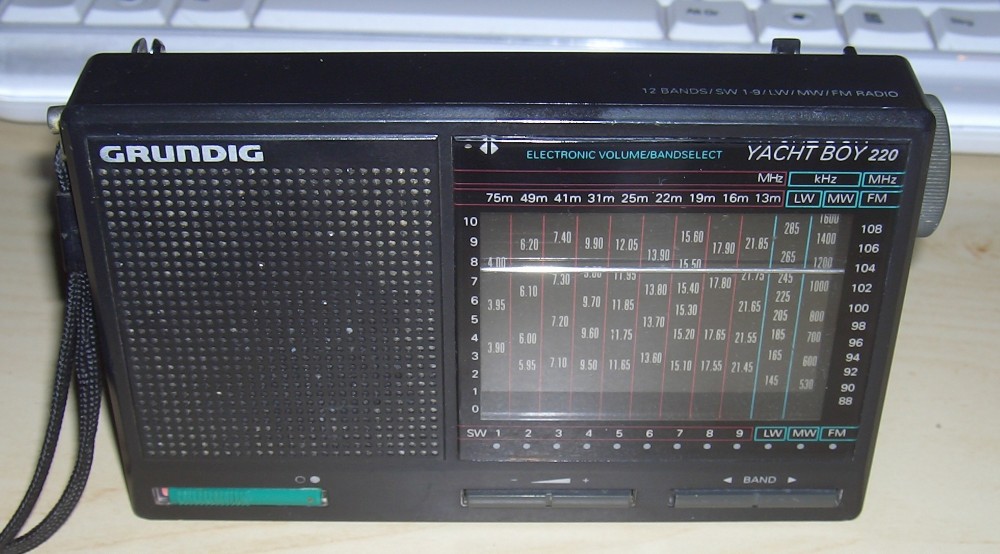

Ich habe vom Flohmarkt einen "Grundig Yacht Boy 220" der ist in einem tollen Zustand und funktioniert super.

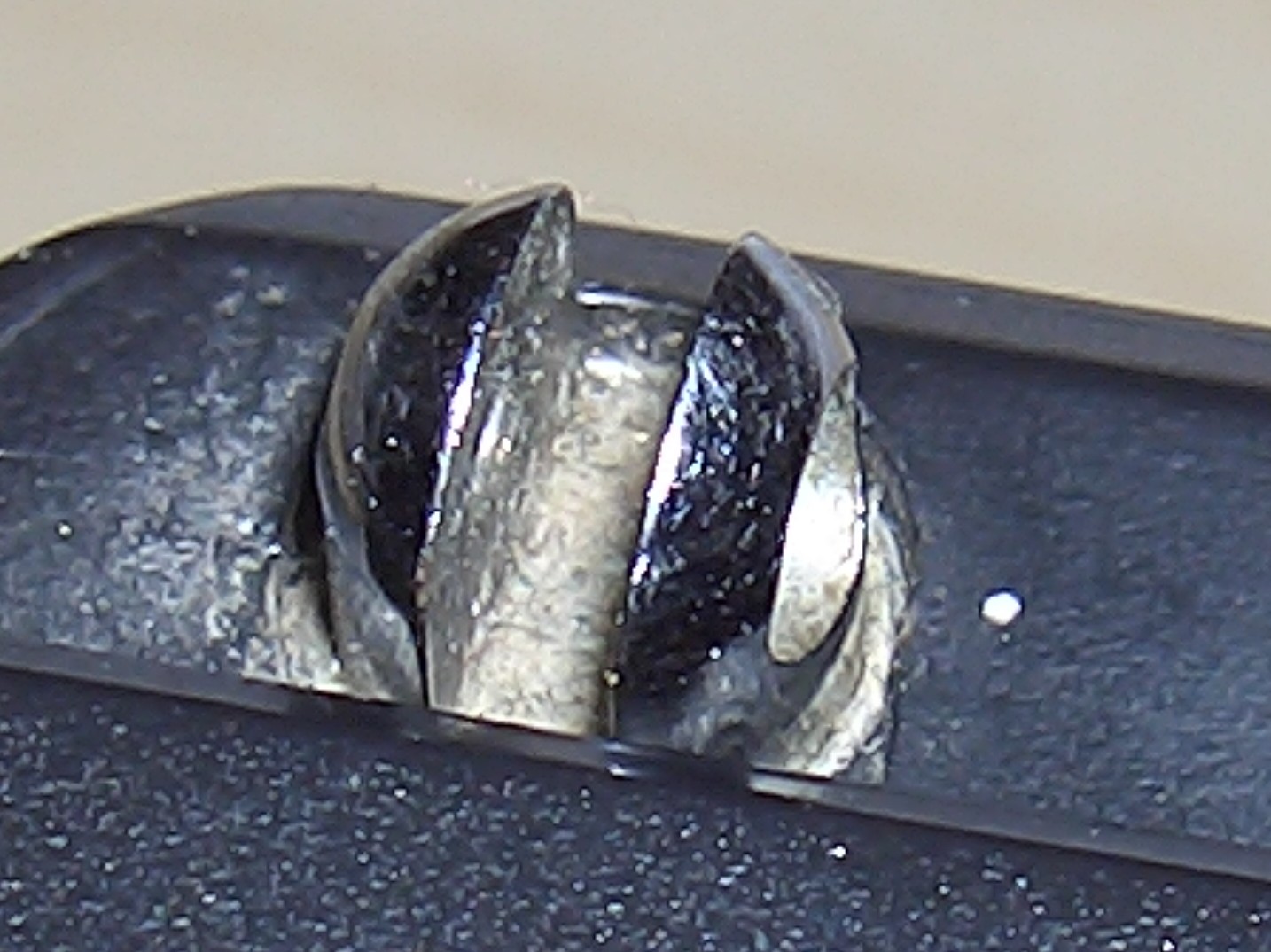

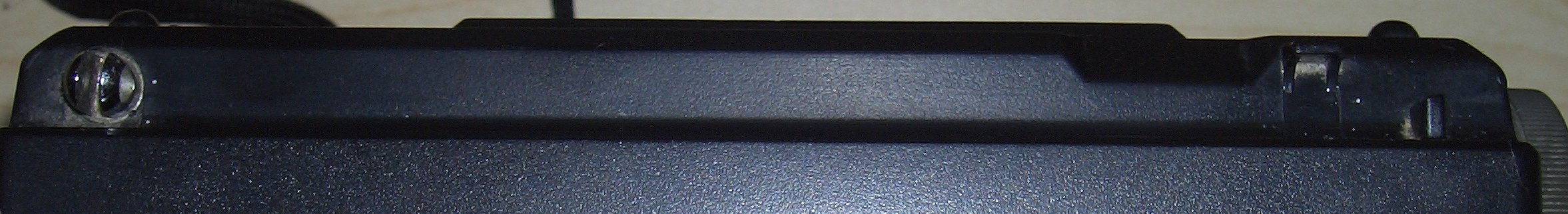

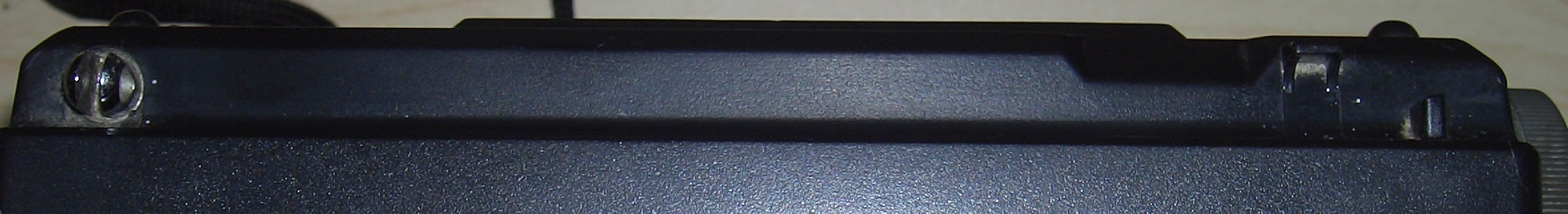

Leider fehlt die Antenne,also das Gelenk wo die Antenne festgeschraubt war ist noch drin.
Meine Frage wäre hat jemand von euch eine passende für mich ?
Meine andere Idee wäre,da ich ganz oben wohne und Balkon habe...das ich eventuell eine andere Antenne baue für draußen die ich dann z.b mittels Klemme dranmache.
Gibts da Bausätze naja und es sollte preisgünstig sein denn teuer kaufen kanns ja jeder.





Danke euch im vorraus.
Erol

Datei-Anhänge
DSCI0308.JPG DSCI0308.JPG (318x)

Mime-Type: image/jpeg, 263 kB

Boy.jpg Boy.jpg (337x)

Mime-Type: image/jpeg, 172 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
15.11.10 14:41
wumpus

Administrator

15.11.10 14:41
wumpus

Administrator

Re: Antenne für Weltempfänger

Hallo Erol,
Bausätze für Teleskopantennen gibt es kaum. Messe doch mal auf den Millimeter genau die Entfernung vom Antennensockel (in der Mitte der Kerbe) bis zu der Stelle, wo die Antenne die Einklemmhalterung berührt. Vielleicht kannst Du auch mit einer Schiebelehre den Durchmesser der inneren Einklemmhalterung bestimmen.

Und wie breit ist die Kerbe des Antennensockels?

Gruß von Haus zu Haus Rainer (Forum-Admin)

Möge kein Mögel-Dellinger-Effekt auftreten

16.11.10 21:28
Synthifreak

WGF-Nutzer Stufe 2

16.11.10 21:28
Synthifreak

WGF-Nutzer Stufe 2

Re: Antenne für Weltempfänger

Hallo!

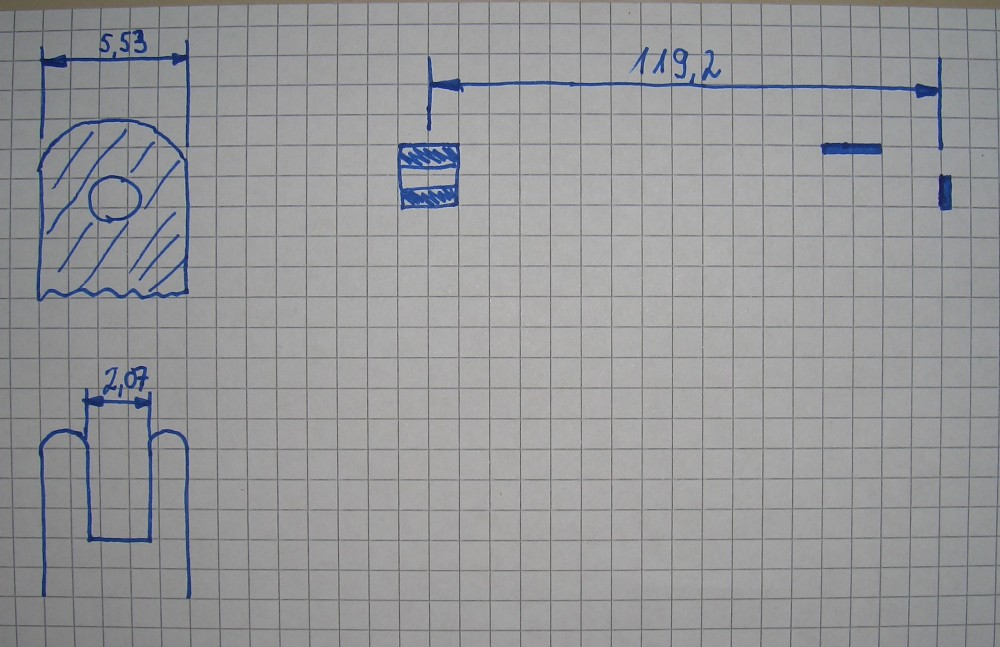

Ich habs mal aufgezeichnet und hoffe Ihr könnt damit was anfangen.
Von einem anderen netten Besitzer eines Yachtboy 220 habe ich folgendes mitgeteilt bekommen,vielleicht hilft das auch :

Länge ca. 55cm, Durchmesser ca. 6mm

Zuletzt bearbeitet am 16.11.10 21:32

Datei-Anhänge
DSCI0361.JPG DSCI0361.JPG (332x)

Mime-Type: image/jpeg, 242 kB

DSCI0362.JPG DSCI0362.JPG (351x)

Mime-Type: image/jpeg, 167 kB

16.11.10 22:16
joeberesf

WGF-Premiumnutzer

16.11.10 22:16
joeberesf

WGF-Premiumnutzer

Re: Antenne für Weltempfänger

Hallo Erol,

ich habe mal an zwei Geräten aus meinem Besitz, die Maße des Gelenks nachgemessen. Sie stimmen exakt mit
Deinen angegebenen Maßen überein. Also es wäre möglich diese Antennen in Dein Gerät einzubauen. Nur die
Länge der zusammengeschobenen Teleskopeantenne würde nicht hinhauen. Mann müßte sie halt nur etwas
herausziehen. Ich denke, dass es hier sich hier um Normteile handelt.

Die Gesamtlänge ist natürlich das Problem, damit die Antennenlänge zur Frequenz passt.
Ich habe mal beim " blauen C" gestöbert und eine DVB-T TELESKOPANTENNE mit einem solchen Gelenk
gefunden. Leider ist kein Datenblatt dabei.


__________________________________________________________________
DVB-T Teleskopantenne

Highlights & Details


Stabantenne 12,5 - 46,7 cm ausziehbar

Beschreibung

Kompakte Teleskopantenne mit Kippgelenk zum direkten Aufstecken am Receiver
___________________________________________________________________

Die kann man unten ab Kippgelenk abschrauben, und warscheinlich bei Dir einsetzten. Mit ein bisschen
Nacharbeit geht es bestimmt !


Der Preis ist aus der Hosentasche zu bezahlen, sogar noch wenn Löcher darin sind. Ein Original zu bekommen
wird schwierig.

Gruß

Joe

16.11.10 22:23
Synthifreak

WGF-Nutzer Stufe 2

16.11.10 22:23
Synthifreak

WGF-Nutzer Stufe 2

Re: Antenne für Weltempfänger

Hallo Joe!

Gib mir mal bitte die Bestellnummer der Antenne.
Ja das müßte schon stimmen das die Antenne für den Bereich meines Weltempfängers paßt,da müßte mal ein Fachmann antworten.

Grüße
Erol

16.11.10 22:36
joeberesf

WGF-Premiumnutzer

16.11.10 22:36
joeberesf

WGF-Premiumnutzer

Re: Antenne für Weltempfänger

Hallo Erol,

da wir hier keine direkten Hinweise zu kommerziellen Seiten wollen, habe ich Dir
die Nummer in Dein Postfach gelegt.

Viel Erfolg.. und berichte welche Lösung Du gefunden hast,
Damit auch andere WGF- Freunde davon profitieren.

Gruß

Joe

17.11.10 09:06
Pluspol

WGF-Premiumnutzer

17.11.10 09:06
Pluspol

WGF-Premiumnutzer

Re: Antenne für Weltempfänger

Hallo Erol und Joe

Die Antennenlänge des Ersatzes hat zum Original im Wesentlichen nur mechanische Bedeutung, daß der Antennekopf evtl. in die kleine Kerbe zum Fixieren passt.
Bei solchen kleinen Empfängern ist die Antenne kürzer als sie für für optimalen UKW-Empfang im Hinblick auf die Frequenz und Wellenlänge sein sollte.
Dieses wird dann im Vorkreis des Tuners durch eine Spule in Reihe, als Zusatzinduktivität mit etwas Verlusten ausgeglichen.
Der kleine Längenunterschied dürfte kaum ins Gewicht fallen.
Wenn Du das aber noch anpassen willst, lässt sich das als kleine Vorschalt-Luftspule mit etwas auseinanderziehen oder kürzen korrigieren.
Sollte die Antennenverlängerungsspule auf einem Spulenkörper mit Kern sitzen, müsstest Du dort den Kern etwas verstellen. Ist es ein Ferritkern, dann diesen etwas rausdrehen. Ist es aber ein Messig- oder Alukern, diesen etwas weiter reindrehen. Das verändert nichts im Abstimmbereich und ist risikolos.
Sicher brauchst Du bei relativ geringem Längenunterschied da gar nichts zu machen.
Dann noch viel Erfolg beim Antenneneinbau.

Freundliche Grüße von Dietmar

16.01.11 01:23
Synthifreak

WGF-Nutzer Stufe 2

16.01.11 01:23
Synthifreak

WGF-Nutzer Stufe 2

Re: Antenne für Weltempfänger

Mal eine andere Idee...
Ich habe ja noch die Antennenbuchse in der Wand für Radioempfang und diese geht bis zum Rechner.
Isses da eigentlich nicht möglich das Kabel zu nutzen und dann von dem Stecker eine Verbindung zum "Antennenstumpf" zu basteln ?
Würde das überhaupt funktionieren ?
Danke.
Erol
