Spiralantennen, Berechnung und PCB-Design

Hallo wertes Forum,

ich beschäftige mich momentan im Rahmen des FunCube Dongle und Noxon DAB(+) Stick
mit "Rundfunk" im Bereich >1GHz. Für den Empfang verschiedender Satelliten benutze ich bisher angepasste
Helix und versuchsweise LP-Antennen wie nachfolgende:



Letztere sind aufgrund der zikularen Polarisation der meisten Satelliten
weniger geeignet als Helix-Antennen, dafür aber relativ leicht mittels Ätzung auf Basismaterial herzustellen.

Um beide Vorteile (einfache Herstellung und optimale Eignung für zirkulare Polarisation) zu vereinigen,
experimentiere ich momentan mit "handgezeichneten" ebenen Spiralantennen. Um die "Produktion" zu vereinfachen, suche
ich ein Programm, welches die Berechnung der Spiralarme übernimmt und das Ergebnis als Ätzvorlage ausgeben kann?

Kennt jemand ein solches Stück Software?

Beste Grüße
Ronn

Zuletzt bearbeitet am 06.12.12 10:36

Datei-Anhänge
97371172_260.jpg 97371172_260.jpg (353x)

Mime-Type: image/jpeg, 4 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
06.12.12 20:33
Ronn

500 und mehr Punkte

06.12.12 20:33
Ronn

500 und mehr Punkte

Re: Spiralantennen, Berechnung und PCB-Design

Das Leben kann ja so einfach sein...... Wenn es etwas (noch) nicht gibt, oder nicht gefunden werden will, dann mach es Dir einfach selbst.

Folgende Überlegung. Eine Ätzvorlage muss sowieso gedruckt werden, warum also nicht einfach eine Beschreibungsspache nehmen, die fast jeder Drucker versteht => Postscript. Im Prinzip kann man man damit wunderbar zeichnen und rechnen, auch wenn die Sprache als solche vielleicht etwas kryptisch erscheint. Folglich reicht es aus, wenige Primitive der Sprache zu kennen und den Rest (die Mathematik) in eine bekanntere Sprache wie C/C++ zu kapseln.



Okay, noch keine Spiralantenne aber als Proof-of-concept zeigt es die Lösung. Schnell das C-File durch den Compiler gejagt:

workstation04@vbubuntu:~$ g++ -m32 -o spiral '/home/user_ronn/Arbeitsfläche/spiral_maker.c'

Und Aufruf des schnell zusammengeflickten Programm.

workstation04@vbubuntu:~$ ./spiral

........ Unsere PS-Datei mit allen Anweisungen für den Drucker wird erzeugt

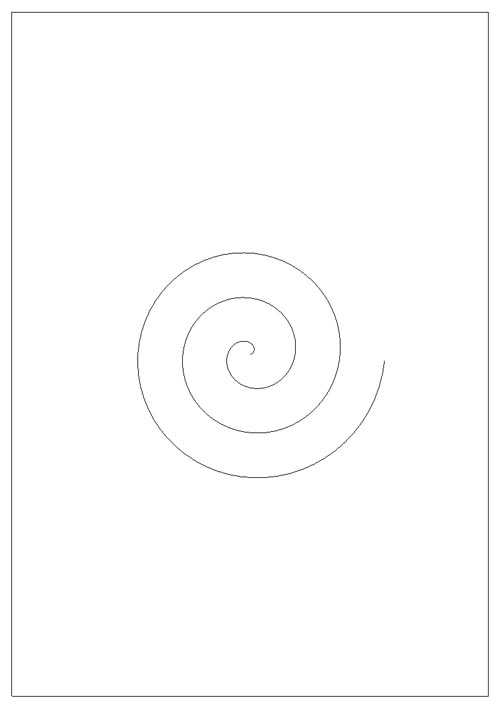

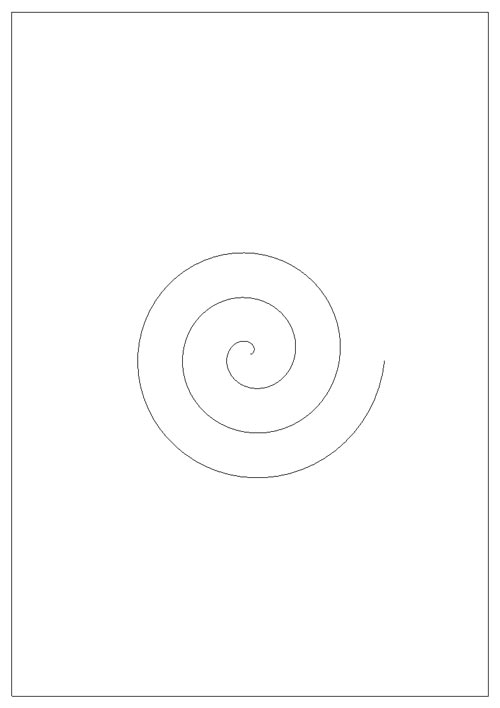

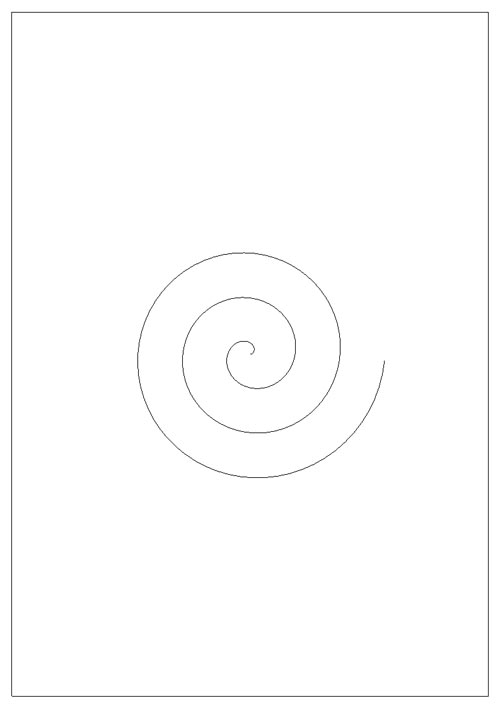

Schauen wir mal das Ergebnis auf unserem virtuellen Drucker an.

workstation04@vbubuntu:~$ gv spirale.ps &




Statt dem obigen Code, das Ganze mit der richtigen Mathematik der Antenne gefüllt und unserer Ätzvorlage steht nichts mehr im Wege.

Zuletzt bearbeitet am 06.12.12 21:13

Datei-Anhänge
spirale.jpg spirale.jpg (347x)

Mime-Type: image/jpeg, 37 kB
