Ich hab hier einen DDR ZF Filter, wenn ich mich recht erinnere waren sie nach Farben organisiert... Es müsste sich um einen Keramik oder Piezo Filter (ZF) handeln.

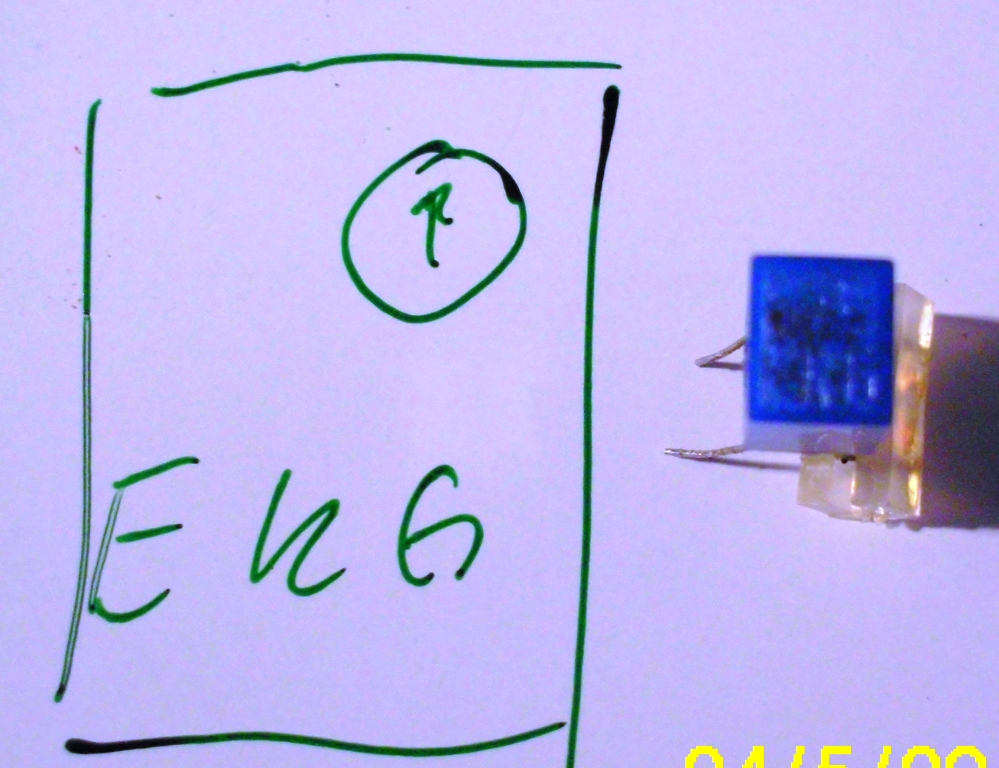

hier ein Bild:
Kennt jemand die Anschlussbelegung und die Werte???
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Es handelt sich hier um ein Piezokeramisches H- Filter für 455 kHz. Die Farbe, zum Beispiel Rot, gab die Bandbreite an, die Mittenfrequenz betrug 455 kHz, Plus/ Minus 1 kHz. Sollte ich noch die Anschlussbelegung wiederfinden, werde ich die Angaben hier ergänzen
SPF 455-9 Bandbreite 5 bis 9,5 kHz. SPF 455 A 6 Bandbreite 4,5 bis 7 kHz SPF 455 B 6 Bandbreite 4,5 bis 6,5 kHz
Hersteller war der VEB Keramische Werke Hermsdorf. Anschlüsse: Links Eingang, rechts Ausgang, unten rechts/ links Masse.
Mit vielen Grüssen. Wolle
P.s. Mit diesen Filtern ließ sich sehr einfach ein Prüfstift zum Abgleich von Filterspulen 455 kHz aufbauen. P.p.s. Weitere Informationen findet man im "Elektronischen Jahrbuch" Ausgabe 1973.
Da es zum Thema "Keramikfilter passt, gebe ich noch einige Informationen zu den FM- Filtern. Es gibt zwei Ausführungen, einmal mit drei Pins für Monoanwendungen und ein Filter mit vier Pins, Acht Kreise, zum Einsatz in Stereogeräten.
Interessant ist die Kodierung der Mittenfrequenz, wenn diese Filter in Empfängern mit einer PLL- Abstimmung eingebaut wurden. Bei diesen Geräten aus DDR- Produktion ist eine Programmierung der PLL notwendig, abhängig von der Mittenfrequenz des eingesetzten Filters.
Schwarz: 10,54 bis 10,58 MHz Grün: 10,58 bis 10,62 MHz Blau: 10,62 bis 10,68 MHz Ohne: 10,68 bis 10,72 MHz Violett: 10,72 bis 10,78 MHz Grau: 10,78 bis 10,82 MHz Gelb: 10,82 bis 10,84 MHz
Diese Filter sind häufig defekt und verursachen eine schwache Empfangsleistung. Ein Ersatz durch neu produzierte Filter ist aber problemlos möglich.
