Abmessungen vom Standard SR-H46 Subminiatur-Radio

Hallo zusammen,

ich bin gerade dabei, meine Miniatur-Radio / Subminiatur-Radio - Seite zu überarbeiten. Bei den Recherchen bin ich auf das Radio von Standard SR-H46 gestoßen. Die damalige Werbung nennt es "kleinstes Radio der Welt". Im WWW habe ich keine genauen Abmessungen gefunden. Wer kann helfen?

Derzeit ist nach meinen Recherchen (noch) der Standard SR-G430 am kleinsten...

http://www.welt-der-alten-radios.de/h--p...radios-370.html



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
04.05.16 09:03
WalterBar

WGF-Premiumnutzer

04.05.16 09:03
WalterBar

WGF-Premiumnutzer

Re: Abmessungen vom Standard SR-H46 Subminiatur-Radio

Hallo zusammen,

neben dem SW20 sind die beiden "Telefunken mini partner" meine kleinsten Radios.
Trotz des gedrängten Aufbaus liessen sich die Elkos problemlos wechseln.





Gruss
Walter

Zuletzt bearbeitet am 16.08.18 13:07

Datei-Anhänge

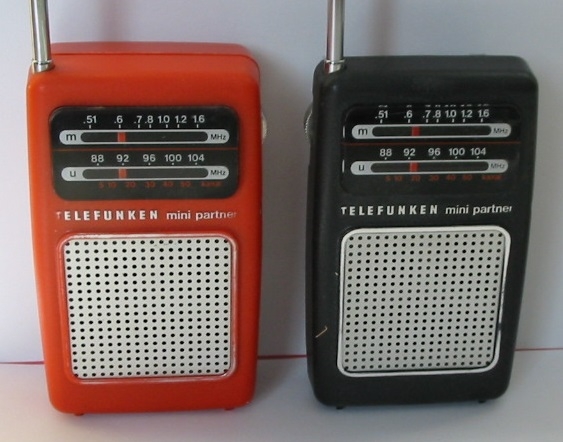

Telefunken mini partner.JPG Telefunken mini partner.JPG (507x)

Mime-Type: image/jpeg, 80 kB

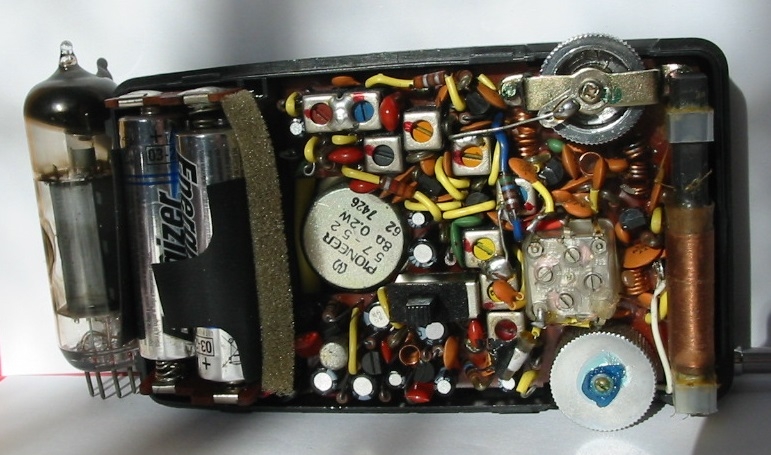

Telefunken mini partner Innen Grössenvergleich EL84.JPG Telefunken mini partner Innen Grössenvergleich EL84.JPG (499x)

Mime-Type: image/jpeg, 136 kB

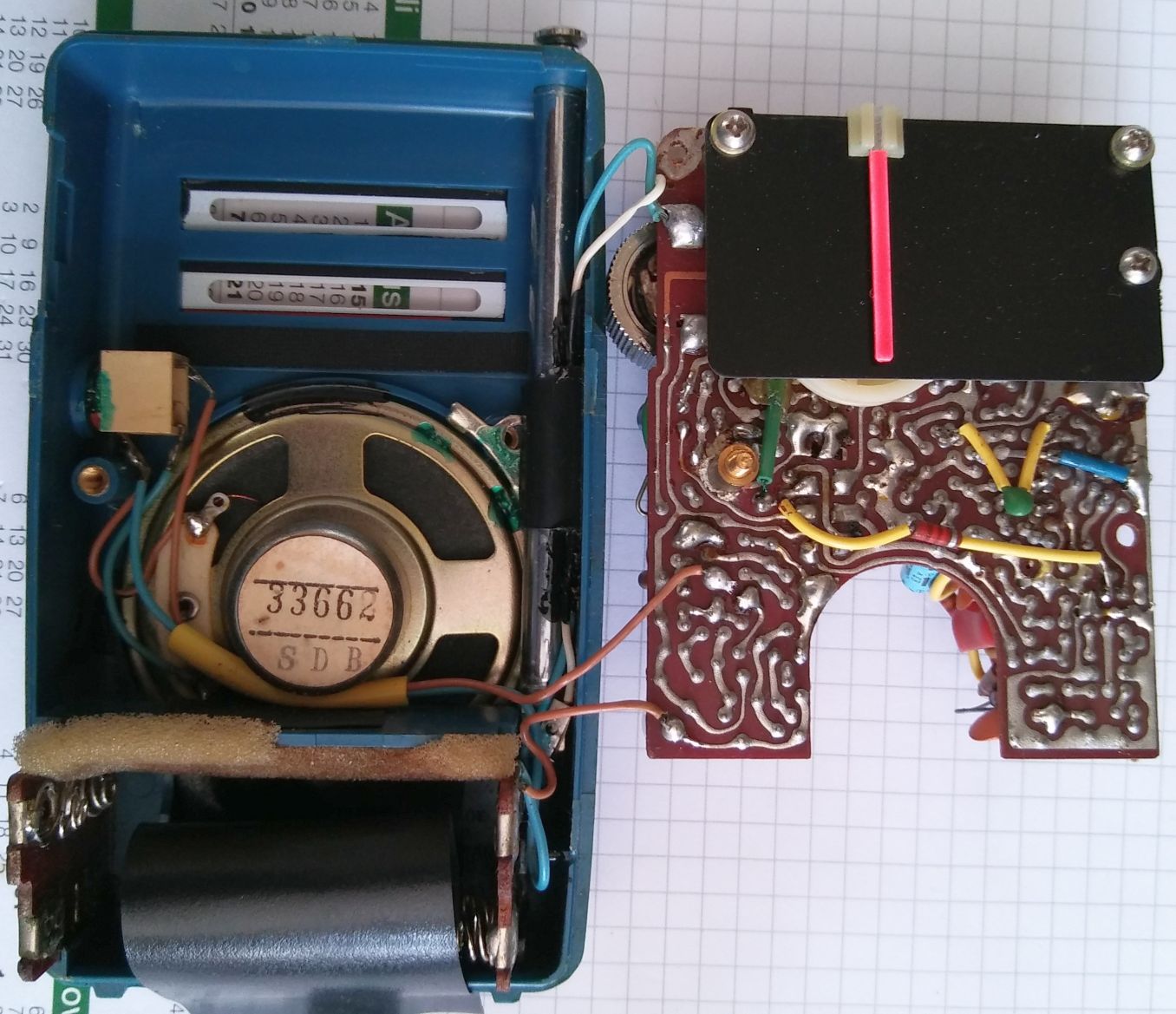

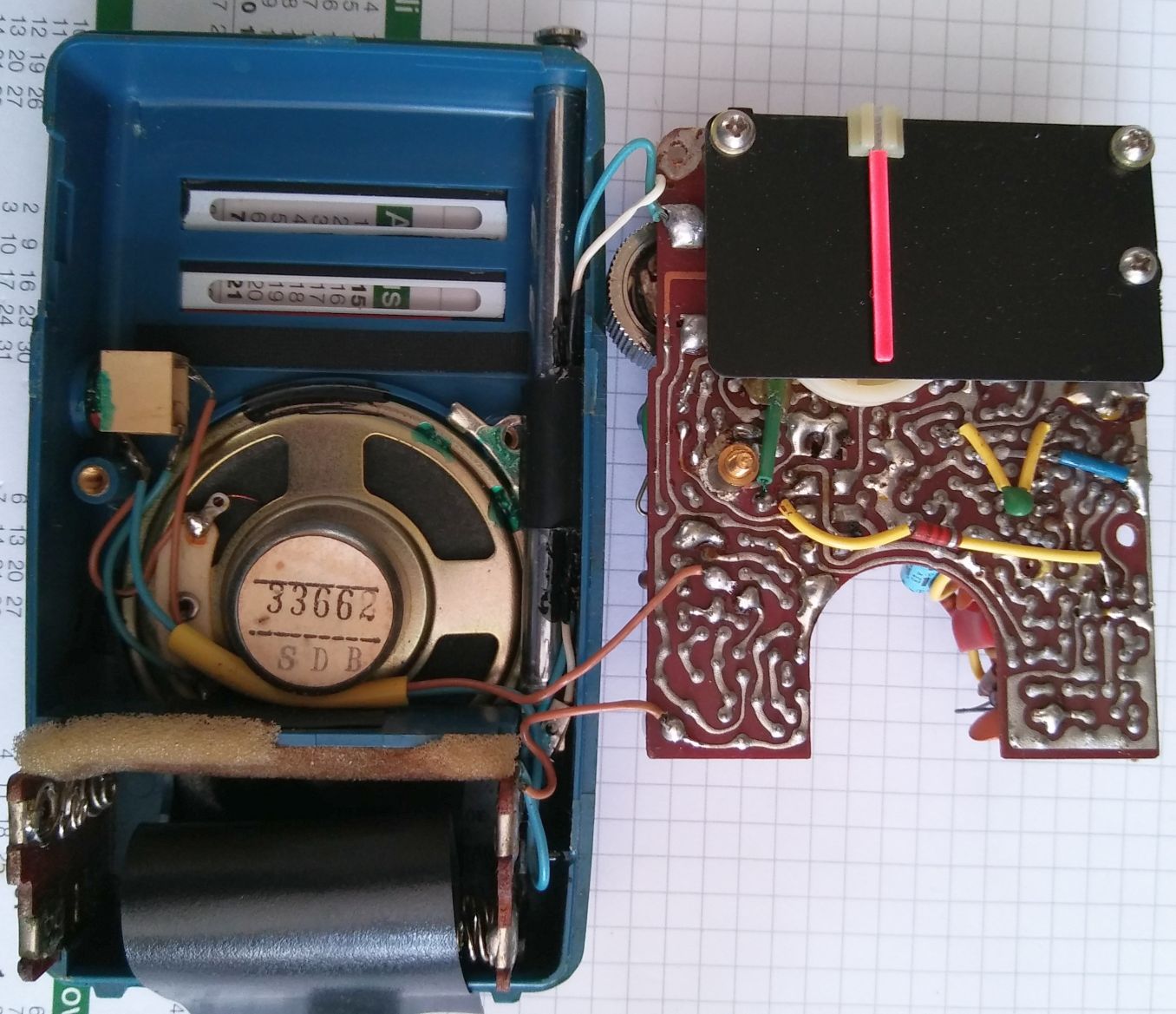

Telefunken mini partner 201 Platine Lötseite.jpg Telefunken mini partner 201 Platine Lötseite.jpg (402x)

Mime-Type: image/jpeg, 211 kB

04.05.18 11:32
WalterBar

WGF-Premiumnutzer

04.05.18 11:32
WalterBar

WGF-Premiumnutzer

Re: Abmessungen vom Standard SR-H46 Subminiatur-Radio

Hallo zusammen,

momentan fahre ich ein wenig auf kleine Radios ab, werde auch die TR1-Schaltung nachbauen und Vergleiche anstellen. Die beiden kleinen Telefunken-Radios heissen "Telefunken mini partner 201" und fehlen im Wumpus Museum. Dort findet sich nur der Vorgänger 101!

Das Gerät hat 10 Transistoren, auf Mittelwelle sind 7 davon wirksam. Die NF-Endstufe besteht aus einer eisenlosen Gegentaktschaltung mit BC238 und AC122.

Gruss
Walter

Zuletzt bearbeitet am 04.05.18 11:40
