[ Gelöst ! ] Etwas Langeweile zu Weihnachten? Bilderrätsel 1
Bilderrätsel 1 von 15
Hallo zusammen, es kann zu den Feiertagen durchaus (erfreulicherweise) Langeweile auftauchen.....
Da hilft das WGF weiter:

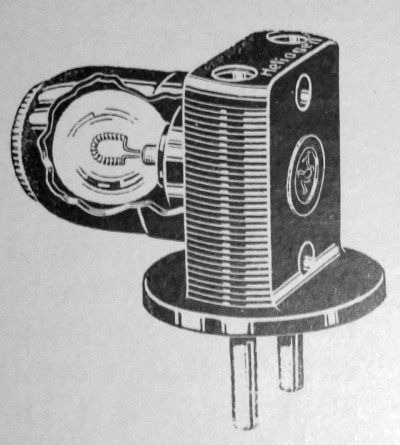

Was ist das?
Wurde um 1926 in der Radiotechnik verwendet.
Wenn es gelöst wurde, folgt das nächste Bilderrätsel!
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 25.12.10 17:50
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 1
Bei einem Zwischenstecker mit einer Glühlampe könnte es sich um einen "Servicestecker" handeln. Dieser Stecker wurde als Kurzschlußschutz bei einer Reparatur vor das defekte Gerät gesteckt. Bei intaktem Gerät (normale Stromaufnahme) stellt der niedrige Kaltwiderstand der Glühlampe kein Hindernis dar und ermöglicht die volle Funktion des angeschlossenen Gerätes. Bei einem defekten Gerät (Kurzschluß/ Windungsschluß o.ä.) leuchtet die Glühlampe hingegen durch die erhöhte Stromaufnahme auf. Die Glühlampe übernimmt die auftretende Verlustleistung über ihren Heißwiderstand und leuchtet. Mit diesem einfachen Hilfsmittel kann man sich den Weg zum Sicherungskasten sparen und auch Messungen zur Fehlersuche am eingeschalteten Gerät durchführen, ohne weitere Bauteile zu gefährten.
Für einen Überspannungsschutz taugt eine Glühlampe kaum, hier wäre eine Glimmlampe sinnvoller.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 1
Hallo zusammen,
das ging aber schnell. Richtig, es war als Überspannungsschutz des Stromnetzes gedacht. Damit konnten (in gewissen Grenzen) Stromspannungsschwankungen ausgeglichen werden. Die damaligen Netze waren nch nicht so spannungsstabil wie heute. Lief also die Spannung langsam um z.B. 20 Volt hoch, brannte die in Reihe liegende Birne heller und erhöhte damit ihren Widerstand (Kaltleiter-Effekt) und die Spannung stieg am Gerät weniger als 20 Volt an.
