[ Gelöst ! ] Etwas Langeweile zu Weihnachten? Bilderrätsel 9
Bilderrätsel 9 von 15
Hallo zusammen, es kann zu den Feiertagen durchaus (erfreulicherweise) Langeweile auftauchen.....
Da hilft das WGF weiter:

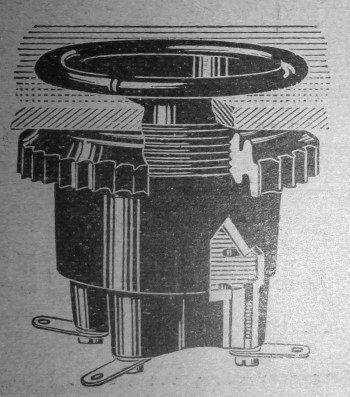

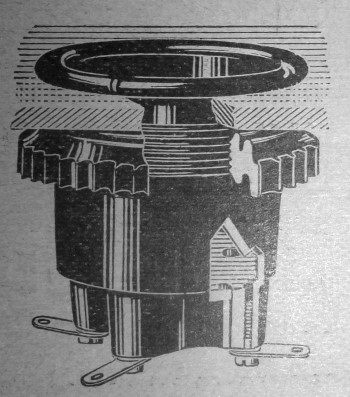

Was ist das? Und was ist das besondere daran?
Die Zeichnung zeigt teilweise Blicke in das Innere des Konstrukts.
Wurde um 1927 in der Radiotechnik verwendet.
Wenn es gelöst wurde, folgt das nächste Bilderrätsel!
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 25.12.10 18:10
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 9
Hallo liebe Mitrater !
Also ich würde so an einen Lautsprecher denken . Zumindest einen Teil davon nach heutiger Sicht , die Schwingspule mit einer kleinen Membran oder wie bei einem alten Kopfhörer eine Membran aus Eisen - Blech der von einem NF - Elektromagneten erregt wird , oder eine Art Freischwinger mit kleiner Membran . Einen zusätzlichen Schalltrichter ähnlich einem Druckkammer Lautsprecher hätte man auch noch davor setzen können . Nur die drei Anschlussfahnen die kann ich mit dem Lautsprecher nicht so recht zusammenbringen , könnte ein Anzapf zur Anpassung sein oder es ist ein Elektrodynamischer Typ und ein weitere Anschlussfahne befindet sich auf der Rückseite . Jedenfalls setze ich auf einen Lautsprecher oder einen Teil davon .
MFG Nobby
25.12.10 20:42
roehrenfreak
nicht registriert
25.12.10 20:42
roehrenfreak
nicht registriert
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 9
Hallo Ratefans,
mein Tipp geht in Richtung Europa-Röhrenfassung für einfache Zentrallochmontage und Befestigung in der Grundplatte mittels Überwurfmutter.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 9
Hallo zusammen, ja, es ist eine Röhrenfassung mit Überwurfmutter-Befestigung. Es wird im Chassis nur das eine Loch benötigt, weiterer Schraubenlöcher zur Befestigung bedarf es nicht.
