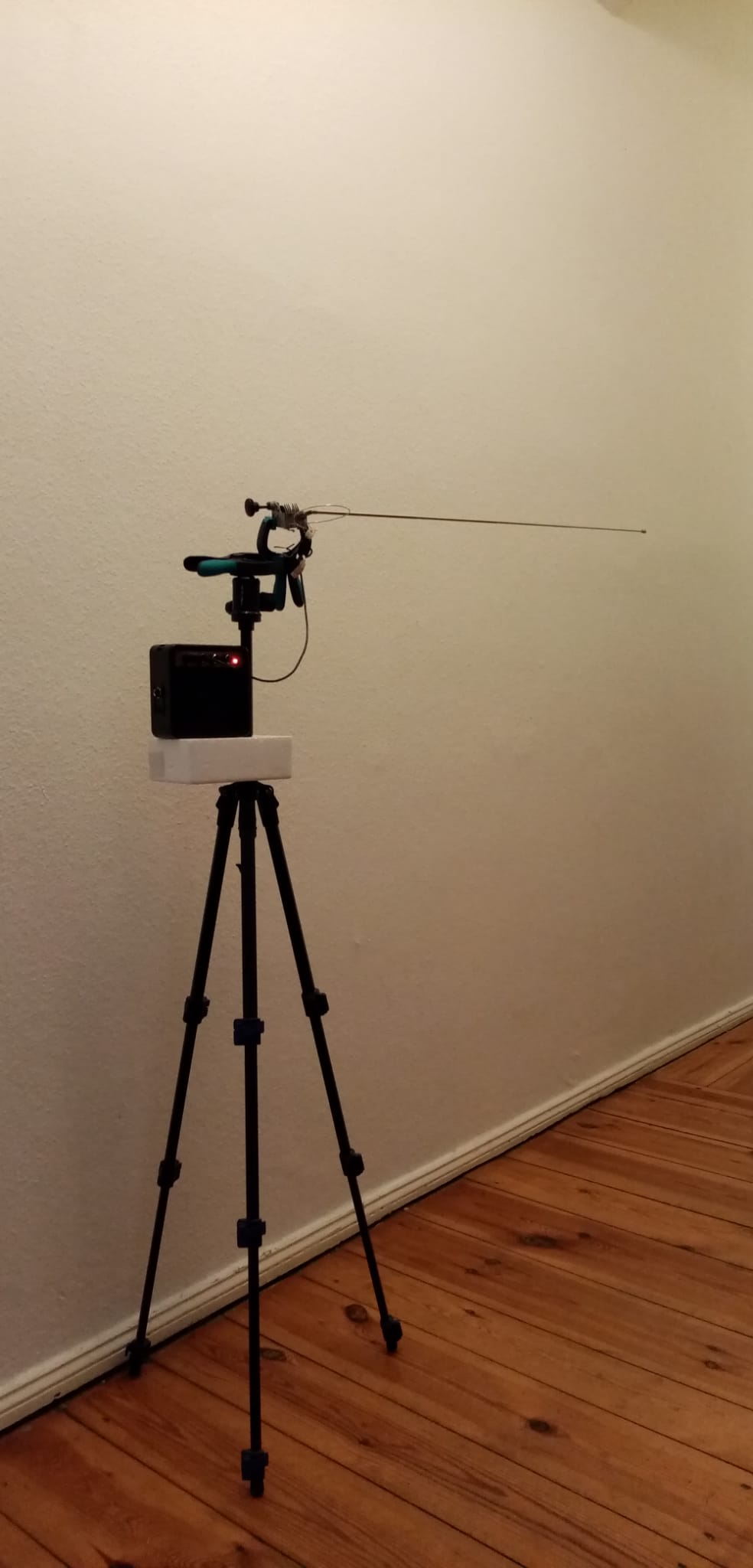

Hallo zusammen, ein Detektorempfang ist in der Nähe starker UKW-Sender leicht zu demonstrieren. Bei mir sind es rund 3 km zum Berliner Fernsehturm. Mit kapazitiv abgestimmter Loop und zusätzlich einem Antennenstab kann man sowohl das H-Feld als auch das E-Feld im VHF Band II nutzen.

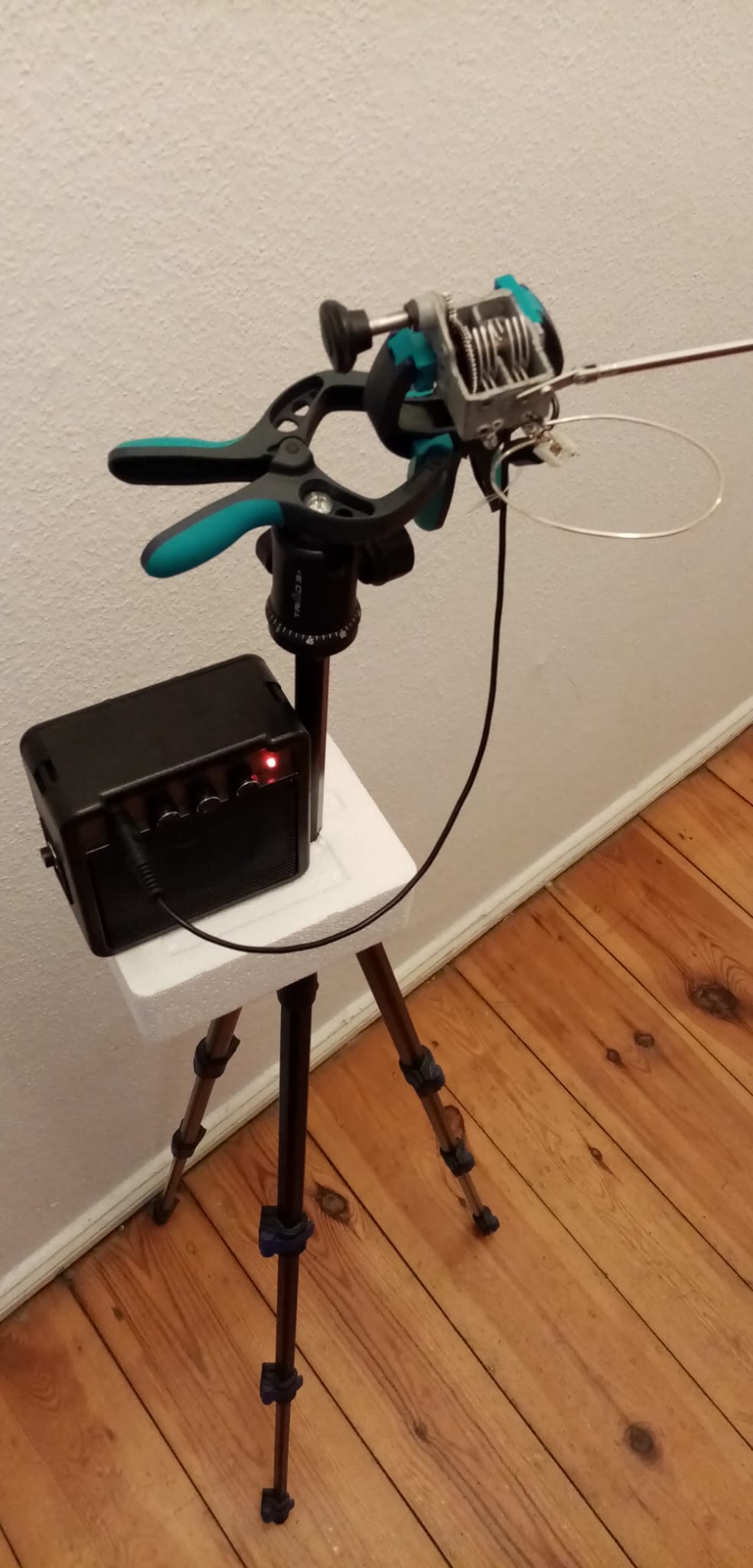

Der Stab speist am kalten Ende der Loop ein und transformiert so die Spannung im Schwingkreis zusätzlich, ohne die Bandbreite zu beeinträchtigen. Die Diode ist eine Shottky BAT 15-03W. Der Drehko dient mit dem Stator als Gegengewicht, die Kapazität des Audiokabels bildet mit dem hochohmigen Eingang des kleinen Gitarrenverstärkers das NF-Siebglied. Eine Verstimmung bei Annäherung an das Kabel oder bei Anfassen des Stators findet nicht statt.
Beim Durchstimmen sind jeweils die beiden Maxima auf der Flanke der Resonanzkurve sehr gut wahrnehmbar. Diese Kombiantenne ist keine "Fuchsjagd"-Antenne, d.h. es entsteht eine Acht und keine Nieren- oder Herzform. Die Richtung der Loop ist bei den horizontal polarisierten UKW Sendern flach zum Sender auszurichten und der Stab auch horizontal und quer zum Sender. Auf einem drehbaren Stativ will ich noch entsprechende Versuche im Freien machen und die Distanz bis auf 10 km und mehr erhöhen.
Im Video ist die Ausrichtung nicht optimal gewählt, zum einen, weil sich im Gebäude ohnehin die Felder durch Reflexion und Beugung verändern, und weil das Ganze so besser ins Bild passt. Das Brummen bei einigen Sendern kommt von der Hausinstallation. Schwache Sender bis unter 5 kW sind auch zu empfangen, da lässt sich durch Ortsveränderung und drehen der Antenne immer ein Optimum finden.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Hallo zusammen, nun kann ich die "Freiland-Feldversuche" starten. Zur Identizierung der Sender und der jeweiligen Empfangsfeldstärke wird ein Tecsun PL-360 genutzt. Habt ihr Vorschläge für Standorte in Berlin?
Je nach Gewicht des ganzen Equipments, könnte ich mir z. B. den Teufelsberg, aber auch den Insulaner, bzw. der "Mont Klamott" I'm Volkspark Friedrichshain vorstellen. Kaum, bzw. keine Beeinträchtigung durch Gebäude.
Hallo Lutz, der Insulaner mit 8 km Entfernung ist eine sehr gute Idee, vielleicht kann ich da sogar auf die Terasse des Observatoriums. Beim Bunkerberg im Friedrichshainer Volkspark wäre die Entfernung nur ca 1,5 km. Bei den zum Teil starken Sendern bis 100 kW muss ich dort befürchten, dass die maximale Spitzen-Sperrspannung der Diode von 4 Volt überschritten werden könnte. Zum Beginn versuche ich es mal beim Velodrom, etwa 3 km. Da werde ich vor allem nach den schwachen Sendern schauen.
regency:Hallo zusammen, nun kann ich die "Freiland-Feldversuche" starten. ... Habt ihr Vorschläge für Standorte in Berlin?
Viele Grüße Jan (Regency)
Z.B. die Püttberge zwischen Wilhelmshagen und Rahnsdorf. Habe ja in Hessenwinkel meine Kindheit verbracht und war jeden Winter in den Püttbergen rodeln. Hab da auch mit den Skiern "Abfahrtslaufen gelernt", so gut, dass ich später als Jugendlicher auch in der hohen Tatra gut zurecht gekommen bin.
Ansonsten dann noch die Müggelberge oder noch weiter weg die Kranichsberge bei Woltersdorf.

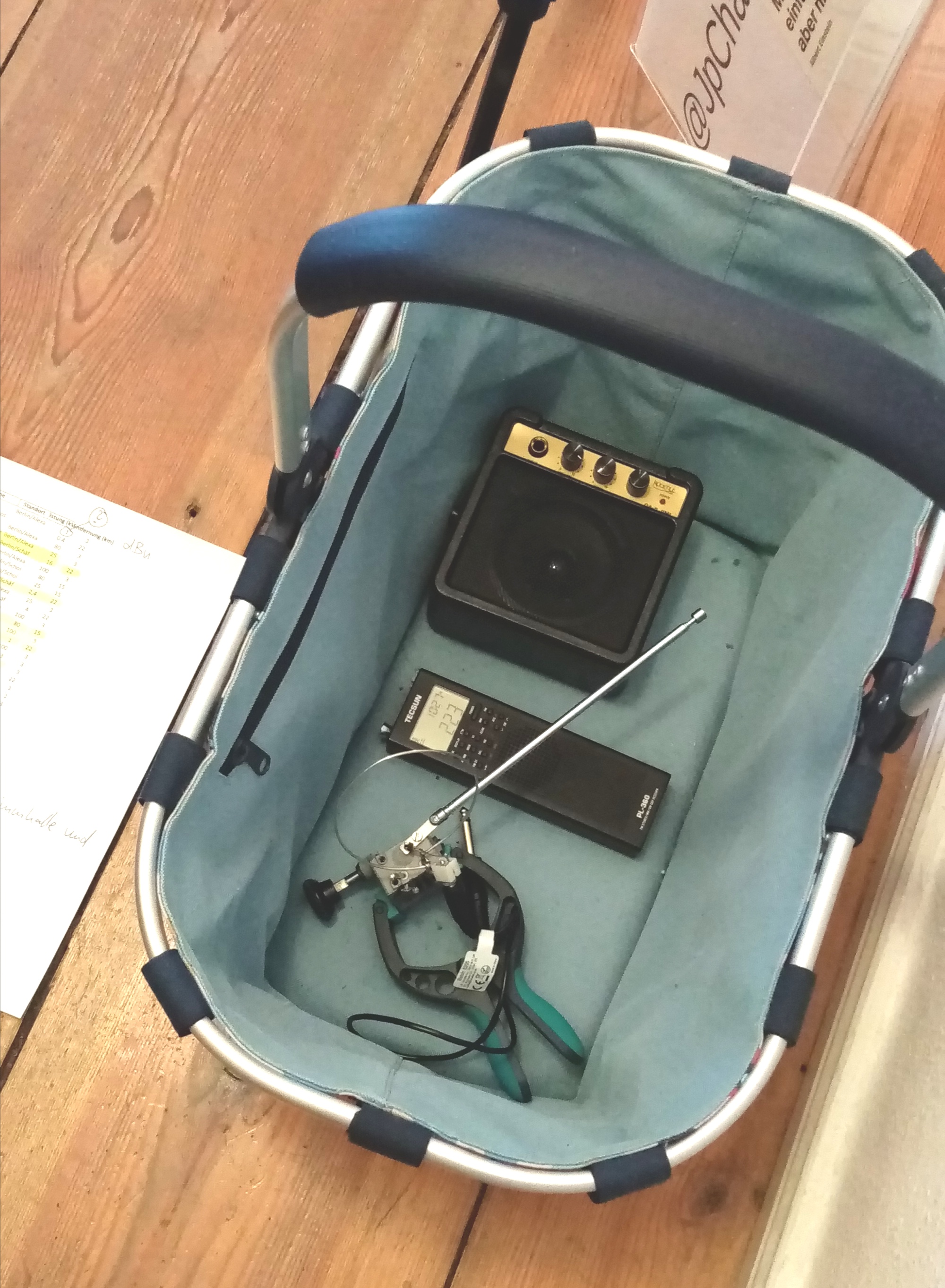

Danke für die Standorvorschläge, Kalle! Der Picknickkorb ist bereit. Ich werde neben dem Fernsehturm auch den Scholzplatz (ca. 15 km) und den Schäferberg (ca. 22 km) anpeilen.
Hallo zusammen, hier ein Video vom ersten Außentest vom Gelände am Velodrom heute Vormittag in Berlin. Die Hügelwiese liegt etwa 7 bis 8 Meter über dem Straßenniveau von 57 Meter über NN.
Am heutigen Warntag gingen alle Sirenen und Warnapps um 11 Uhr los. Kurz vor den Sirenentönen hört man im Radio ein typisches Einwahl-Störgeräusch von meinem Mobiltelefon. Mit dem Drehen der Antenne senkrecht zur Sichtachse zum Fernsehturm ist der Empfang des UKW-Senders wie zu erwarten maximal. Es wird im Radio Entwarnung gegeben und auf eine Webseite verwiesen.
Der Wind stört etwas, es wird halt Herbst. Die Umgebung ist hier für Detektorempfang insgesamt nicht gut: Hinter mir die Bahnlinie, Metallverkleidung des Velodroms in der Nähe. Die Störgeräusche sind schlimmer als zu Hause, schwache Sender sind zwar auch zu empfangen aber durch die Signale von den Störungen stark beeinträchtigt.
Nächste Woche soll es dann an einen entfernteren Ort gehen.
Hallo zusammen, am Sonntag hatte ich Gelegenheit, den Detektor auf der Dachterasse des Zentrums für Kunst und Urbanistik ZK/U in Berlin-Moabit im Rahmen einer Publikumsveranstaltung aufzustellen. Der GÜTERMARKT verbindet Kunsthandwerk, handgefertigte Dinge und Flohmarkt diesmal mit dem Festival für selbstgebaute Musik.
Der Sendemast des Fernsehturms war von dort oben aus gut zu sehen, Luftlinie laut Google 5,2 km. Der UKW-Empfang mit dem Detektor war nicht schlechter als bei den 3 km Entfernung bei mir in der Nähe. Zusätzlich habe ich die Antenne auf den Sendeturm Scholzplatz in Charlottenburg ausgerichtet, der von dort 8,6 km entfernt ist. Den Sender rbb24 mit 4 kW Sendeleistung konnte man deutlich hören.
Das Interesse und die Neugier der Besucher war sofort da, wenn ich sie angesprochen habe, z.B. ob sie UKW Radio hören. Ja, das taten sie alle, auch die jungen Leute. Aber dass das mit so wenigen Bauteilen direkt vom Sendeturm funktioniert, hat sie verblüfft und viele Nachfragen schlossen sich an. Einige wenige kannten auch den Unterschied zwischen AM und FM. Ein Funkamateur war auch dabei.
Die nächste Station soll jetzt mindestens 10 km Entfernung haben. Nächste Woche geht es weiter.
