Zündtrafo für Industrie-Ölbrenner (und anderes) zu verkaufen - Das Gerät ist verkauft; bitte löschen

Hallo zusammen,

ein weiterer Fall für die Experten – ich biete an:

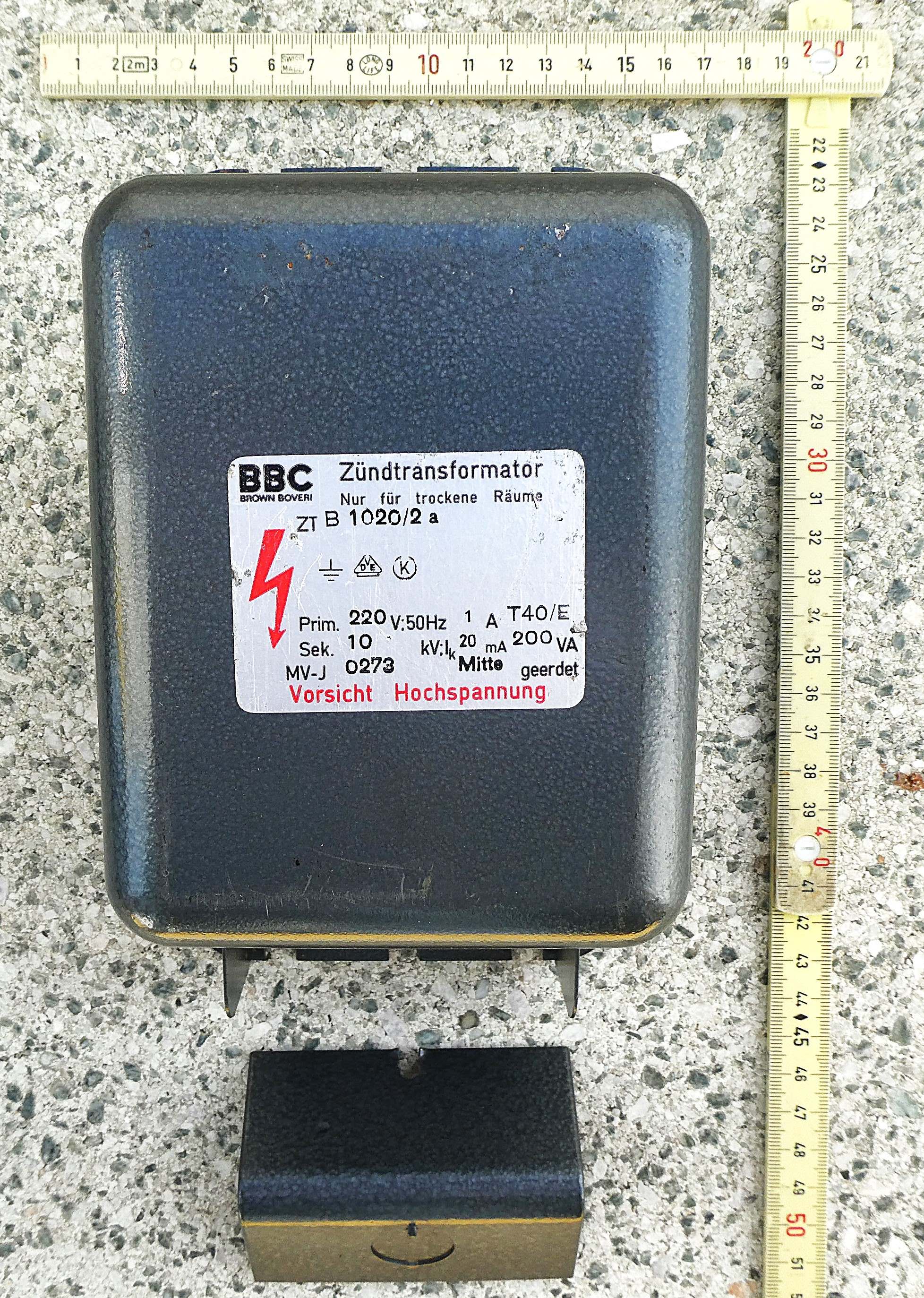

1 x Zündtransformator für Industrie-Ölbrenner, BBC Typ ZT B 1020/2a, primär 220 V/50 Hz, 1 A, T40/E; sekundär 10 kV mit Mittelanzapfung an Erde, I = 20 mA, Kurzschlussspannung 100 % (der sekundäre Nennstrom entspricht somit dem sekundären Kurzschlussstrom bei primärer Nennspannung; Streufeldtransformator); Gewicht 5,3 kg.

Was kann man damit machen?

Konventionell: Lichtbogen-Experimente, Speisung von Tesla-Transformatoren (mit M-Gleichrichtung)

Unkonventionell: Schwingkreis- oder Verlängerungsinduktivität mit NF-Auskopplung für E-Feld-Antennen im ELF-Bereich (ZEVS, Netz- und DB-Frequenzen, 60 Hz aus den USA, eventuell Schumann-Resonanzen). Hierzu die sekundäre Mittelanzapfung erden, die Antenne an einen Sekundäranschluss legen und ggf. einen Resonanzkondensator zwischen Antenne und den anderen Sekundäranschluss schalten. Signalauskopplung an den Netzanschlüssen; Auswertung über den Audioeingang eines PCs mit einer Software wie SpectrumLab (habe ich selbst bereits erfolgreich so praktiziert).


Transformatordaten hierfür:

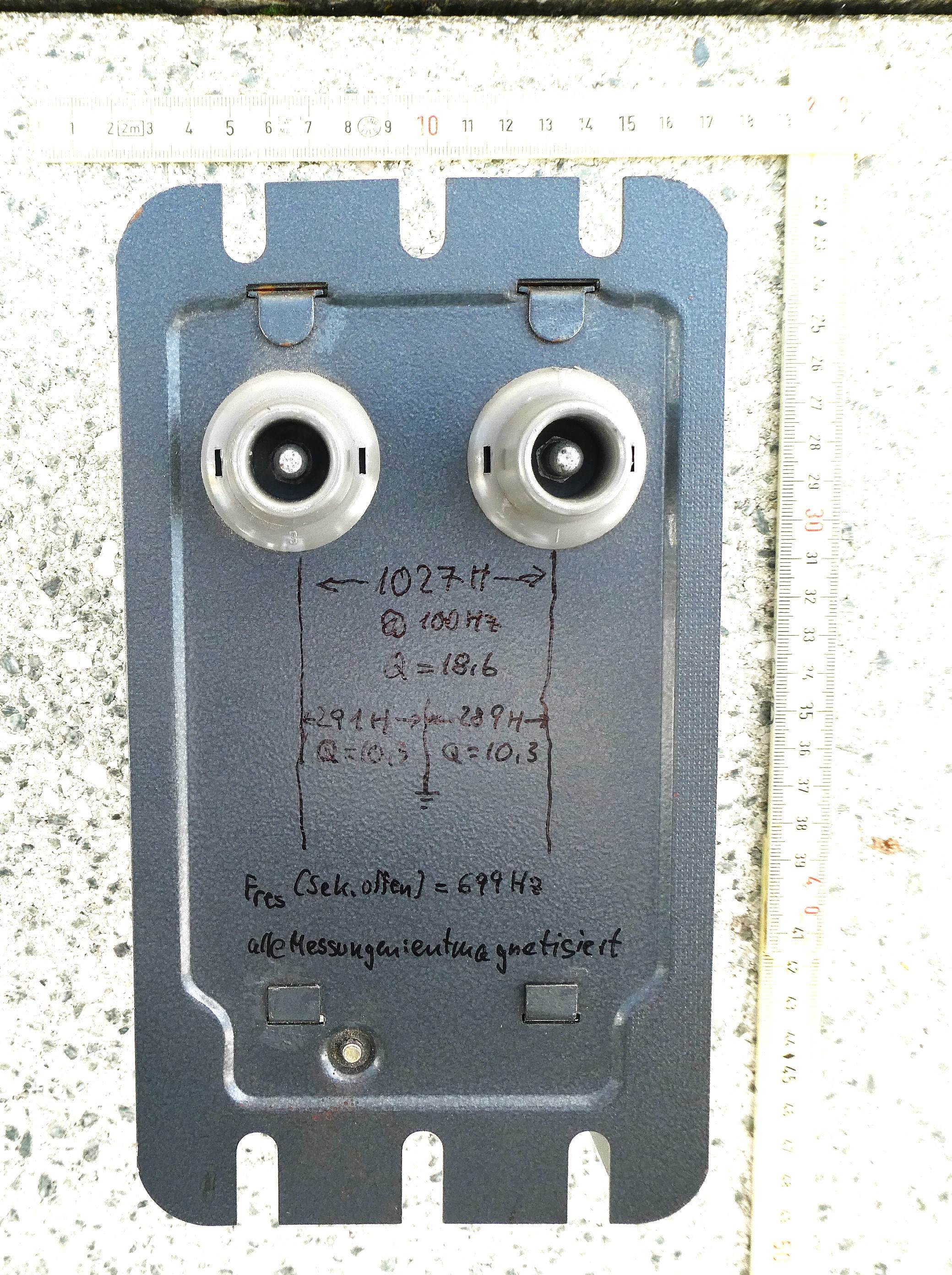

- Zwischen den Sekundäranschlüssen: L = 1027 H (!) @ 100 Hz, Q = 18,6
- Zwischen einem Sekundäranschluss und Erde: L = 291 H bzw. 289 H, Q = je 10,3
- Eigenresonanz der gesamten Sekundärwicklung im Leerlauf: 699 Hz (alles gemessen nach Entmagnetisierung).

Der Trafo „geht“ also für Audiofrequenzen wirklich nur bis etwa 600 Hz.

Wer diesen Trafo kauft, muss genau wissen, was er damit tut. Trotz des begrenzten Stroms kann die Ausgangsspannung bei Netzbetrieb tödlich sein. Lichtbögen und Überschläge können Verbrennungen und Brände verursachen. Bei Verwendung an PCs muss an dessen Eingang für einen passenden Überspannungsschutz (z. B. antiparallele Dioden) gesorgt werden. Ich lehne jede Haftung für Schäden aller Art ab.

Preis einschließlich Hermes-Porto : 20 € - wer schlägt zu?


Schöne Grüße,
Tom, DK1IS


Das Blechteil unten ist die Abdeckung des Netzanschlusses.



Zuletzt bearbeitet am 09.10.26 23:27

Datei-Anhänge
BBC-Zündtrafo-Front-red.JPG BBC-Zündtrafo-Front-red.JPG (28x)

Mime-Type: image/jpeg, 967 kB

BBC-Zündtrafo-RückseiteHV-red.JPG BBC-Zündtrafo-RückseiteHV-red.JPG (30x)

Mime-Type: image/jpeg, 882 kB

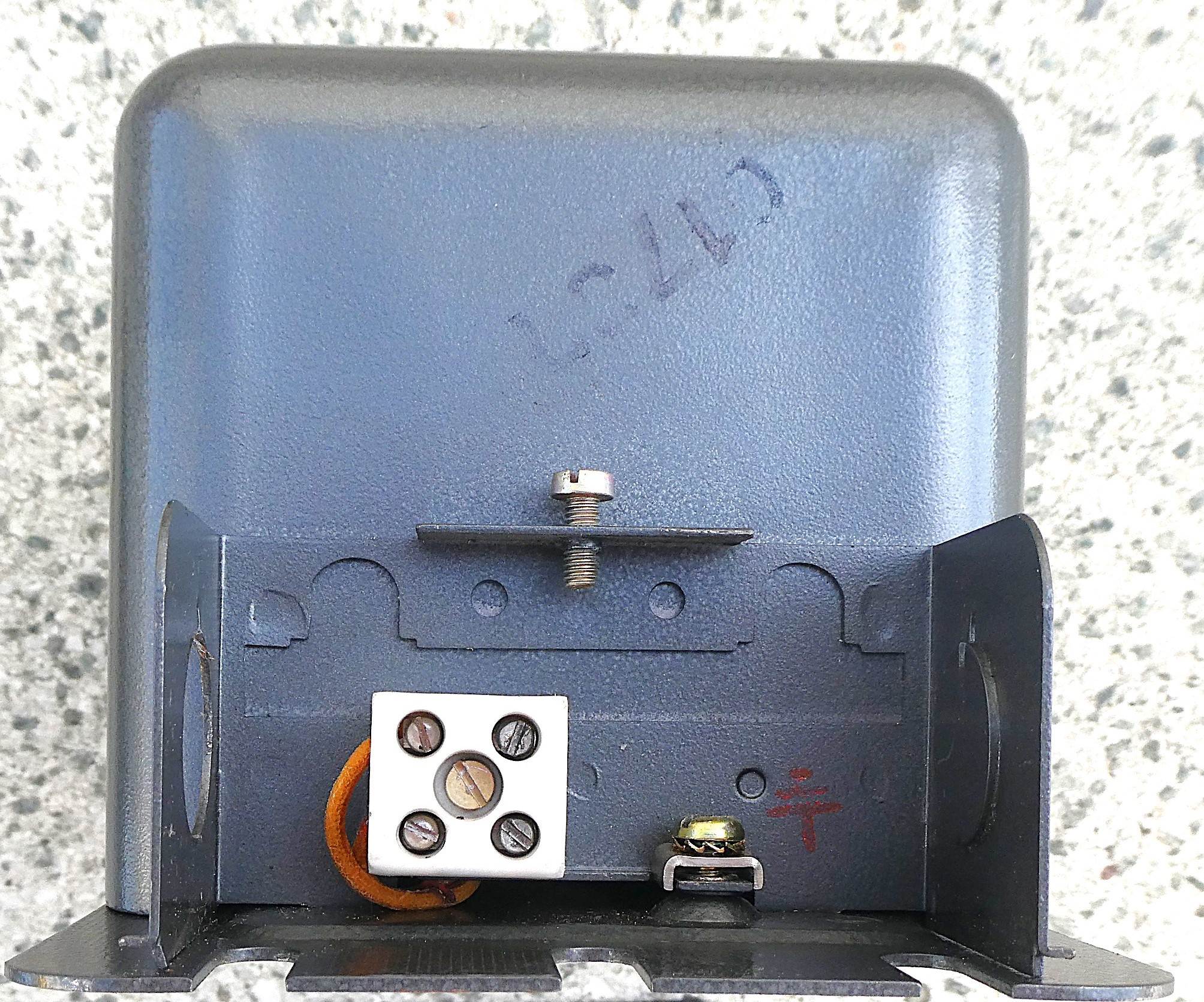

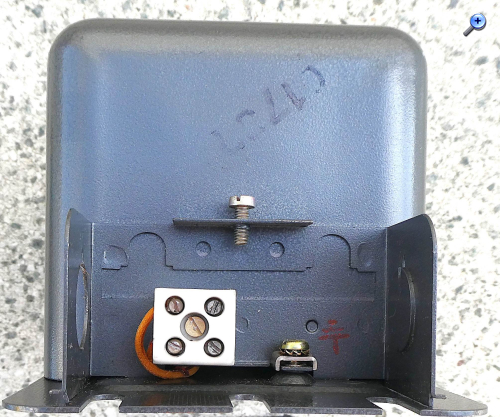

BBC-Zündtrafo-Netzanschluss-red.JPG BBC-Zündtrafo-Netzanschluss-red.JPG (31x)

Mime-Type: image/jpeg, 519 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
04.10.26 20:49
DK1IS

250-499 Punkte

04.10.26 20:49
DK1IS

250-499 Punkte

Re: Zündtrafo für Industrie-Ölbrenner (und anderes) zu verkaufen

Hallo nochmals,

ein Tipp zur Resonanzeinstellung: wenn man die 1-Sekunden-Impulse der Stationsuhr berührungslos in die Antenne einkoppelt (es gehen auch die Netzabfrage-Impulse der eigenen Solaranlage), sieht man im SpectrumLab einen schönen Lattenzaun mit glockenförmigem Amplitudenverlauf über der Frequenz. Wenn man nun den Resonanzkondensator variiert, wandert der Lattenzaun sehr schön auf der Frequenzachse - bis zum gewünschten Schwerpunkt.

Schöne Grüße, Tom, DK1IS

Zuletzt bearbeitet am 09.10.26 23:26

09.10.26 17:30
DK1IS

250-499 Punkte

09.10.26 17:30
DK1IS

250-499 Punkte

Re: Zündtrafo für Industrie-Ölbrenner (und anderes) zu verkaufen - Das Gerät ist verkauft!

Gar kein Interesse an ELF/SLF oder Lichtbögen? - Dann behalte ich ihn !

Schöne Grüße,
Tom, DK1IS
