Die Netzantenne war früher eher als Empfangs-Alternative für Netze mit Gleichstrom gedacht,
Es grüßt Dietmar
Hallo Dietmar,
das kann nicht stimmen. Verschiedene Wechselstromempfänger haben an der Rückseite einen Umschalter auf Netzantenne. Die 50Hz stören nicht bei HF, da sie garnicht in den HF-Stufen übertragen werden können.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Pluspol:Der angedachte sogenannte Trennkondensator trennt ja die Netz-Wechselspannung nicht.
So langer der nicht durchschlägt sollte ein Kondensator, der üblicherweise höchstens im 3-stelligen pF Bereich liegt, den 50Hz einen hinreichend großen Widerstand entgegensetzen. Oder was hab ich jetzt falsch verstanden?
du liegst richtig. Der Strom, der bei angelegter Wechselspannung durch den Kondensator fliesst, lässt sich nach dem Ohmschen Gesetz berechnen:
I = U / Z
Z ist dabei der Wechselstromwiderstand vom Kondensator und berechnet sich wie folgt:
Z = 1 / (2 * * f * C)
dabei ist f die Frequenz in Hz und C die Kapazität in Farad. Bei 230V und 1.5nF ergibt sich so ein Strom von 0.1mA, was völlig ungefährlich ist und auch das Radio nicht stört, Aber: Der Kondensator darf auf keinen Fall durchschlagen, daher sind für solche Zwecke nur sogenannte Y-Kondensatoren (oder neuer Y1-Kondensatoren) erlaubt. Diese sind so gebaut, dass sie entweder derart überdimensioniert sind, dass sie nicht durchschlagen können (z.B. die blauen Keramik-Scheibenkondensatoren), oder dann sind die Metallfolien so dünn, dass sie bei einem Überschlag sofort wegdampfen (Selbstheilung) und dabei die Energie so klein bleibt, dass es nicht gefährlich wird.
Sicherer ist es aber auf jeden Fall, auf die Netzantenne zu verzichten, zudem ist die Verseuchung auf dem Netz oft sehr hoch, was den Einsatz fragwürdig macht. Ein paar Meter Draht an der Zimmerdecke ist meistens besser.
hier in Oberfranken scheint an diesem Morgen wunderbar die Sonne.
Die Berechnung des Stromes mit Hilfe des "Ohmschen Gesetzes" von HB9 finde ich sehr interessant. Kann jemand eine Aussage zum verwendeten amerikanischen Kondensator machen? Ist der für die Netzantenne geeignet?
Egal, werde die Netzantenne bei unserem nächsten Treff auf der Sternwarte am kommenden Dienstag ausbauen, möchte keine Risiken eingehen.
Das Radio arbeitet sehr ordentlich. Gestern Abend habe ich zwischen 20.00-20.20 14 Sender hören können. Auf dem ganzen Band tummelten sich noch etliche weitere Sender, die aber nur schwach und kaum verständlich zu hören waren.
Nach Ausbau der Netzantenne werde ich den VE bei eBay zur Auktion einstellen. Der Startpreis wird 10 Euro plus Versandkosten betragen.

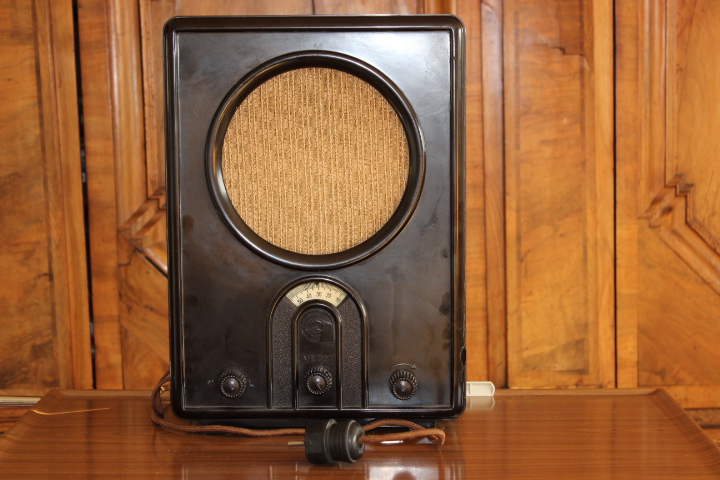

Die Beschädigungen am Gehäuse sind unübersehbar, aber der VE funktioniert. Das Radio wurde von der Frontansicht immer weiter nach rechts gedreht.

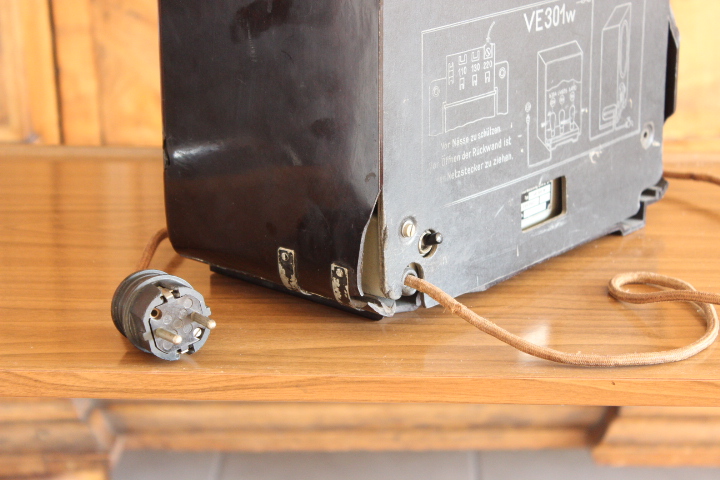

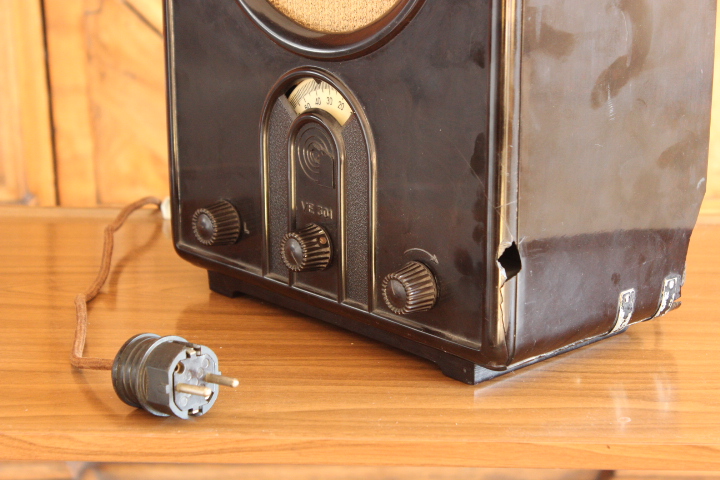

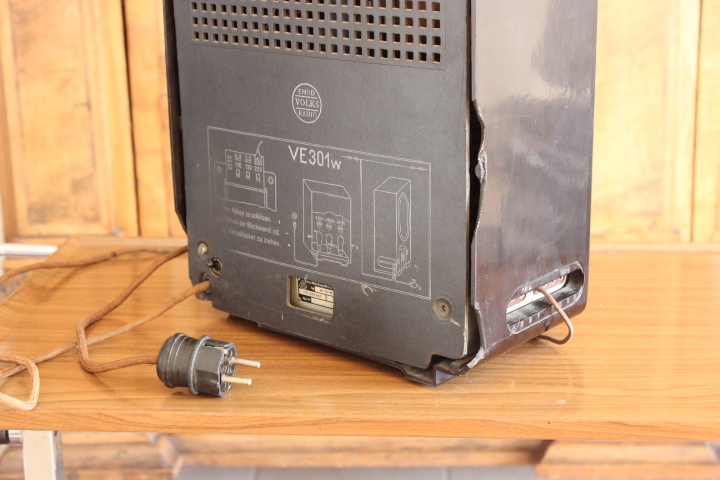

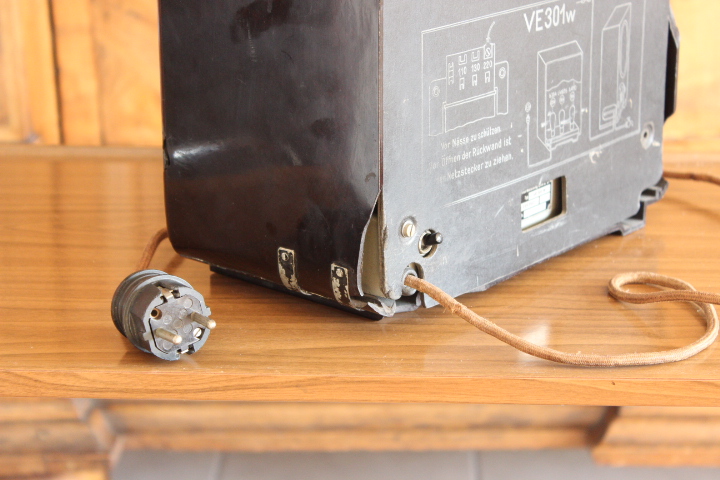

Zur Illustration füge ich Fotos der Beschädigungen bei, die aber auch schon auf den vorher gemachten Fotos zu sehen sein dürften.
Ich kann mir sehr gut vorstellen, dass Besitzer eines durchrosteten VE301 froh wären, dein Radio für sagmal 50€ zu erwerben. Dann könnte man dein rostfreies Chassis in ein gutes Gehäuse einbauen. Oftmals ist der NF-Trafo defekt und die Leute haben zur Not eine R-C Kombination dazu gebastelt. Ersatzteilspender....
Klar, wäre das Gehäuse noch intakt, dann kannst du 200€ oder mehr erwarten. Mit den Originalröhren noch mehr natürlich. Auch wenn da Gebrauchsspuren (Kratzer, Flecken auf dem Tuch) zu sehen sind.
vielen Dank für die Orientierung bzgl. des Verkaufspreises. Inzwischen ist mir noch eine andere Variante eingefallen: Ich baue das Chassis in ein Plexiglasgehäuse. Dann wird erst so richtig sichtbar, wie das Dampf-Radio arbeitet.
WoHo:Klar, wäre das Gehäuse noch intakt, dann kannst du 200€ oder mehr erwarten. Mit den Originalröhren noch mehr natürlich.
Ähm. Nein? Absolut nicht? Für 200€ gebe ich SOFORTmeinen VE her. Funktionierender Originalzustand (mit original Röhren natürlich), original Lautsprecherstoff, Rückwand vorhanden und selbstverständlich intaktes Gehäuse.
Gruß, Uli
PS: Wie man sich hoffentlich denken kann, bezieht sich "original" nicht auf Kondensatoren, Kabel, Schrauben oder Widerstände. Für einen "NOS" würde ich deutlich mehr verlangen, wenn ich einen hätte ;)
Leute, Leute, wo bleibt der Weihnachtsgedanke .....?
Sieht denn keiner, dass unser lieber Uli das Geld dringend nötig hat um seine Lieben zu bescheren ?
"Für 200€ gebe ich SOFORT meinen VE her. Funktionierender Originalzustand (mit original Röhren natürlich), original Lautsprecherstoff, Rückwand vorhanden und selbstverständlich intaktes Gehäuse."
Mal ganz ehrlich, wenn ich nicht schon einen VE301W hätte, würde ich gerne von dem Angebot gebrauch machen! Meinen ersten habe ich für DM 400,-- gekauft. Da gab's noch kein Ihbäh....

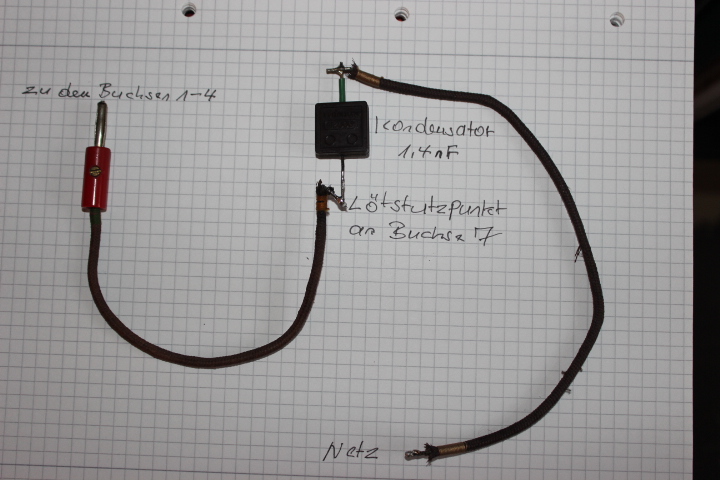

zum Abschluß der Diskussion zeige ich Euch die ausgebaute Netzantenne. (Bild 9) der Serie. Die Buchse 7 habe ich wieder mit dem HF-Spulensatz verbunden. Damit ist der Ursprungszustand des VE wieder hergestellt.
Der Kondensator hat die Aufschriften "Solar New York" und "00025 Made in USA"
Mit großer Wahrscheinlichkeit hat ein US-Soldat den VE modifiziert, um damit AFN zu hören. Bis 1993 war in Erlangen die 2. Brigade der 1. US Panzerdivision stationiert. In diesem Zeitraum habe ich den VE bei einem Antiquitätenhändler in Erlangen gekauft.
