Hallo,

Vor kurzem wurde wieder ein SAQ-Empfänger vorgestellt, ein HF-Vorkreis , der direkt an die
Mischstufe angeschlossen ist.

Ein Nachteil solch einfacher Konzepte ist, dass die Selektivität nur vom 17,2 kHz Vorkreis
abhängt. Da könnem unter Umständen RDL auf 18,2 kHz oder auch eventuelle Störer
(hier eine nahe Solaranlage) nervig werden, die durch Mischung mit dem notwendigen
Überlagerer Störtöne verursachen können.

Wirksam ist hier ein sogenanntes CW-Filter, speziell für einfache Aufbauten soll es simpel
sein, wie auf dieser Seite versprochen:
https://www.pa3cor.nl/uncategorized/1-transistor-cw-filter/

Wie solche Bandfilter prinzipiell funktionieren, kann man hier nachlesen:
https://www.elektroniktutor.de/analogver...r/aktivflt.html

Bei der Serienschaltung zweier solcher Filter zeigte sich eine gegenseitige Beeinflussung.
Leicht zu lösen durch einen weiteren Transistor als Impedanzwandler.
Kaum Mehraufwand, beide Transistoren mit ihren 10kOhm-Widerständen zusammengefriemelt
und dann als Einheit auf die Lochrasterplatine gelötet.

Forderungen an die Schaltung waren:

- 4,5 Volt-Versorgung (Verzicht auf 9V-Block)
-geringer Stromverbrauch
-kein OP
-Verzicht auf NF-Resonanzkreise
-trotzdem wirksame Anhebung des Hörtones (hier 750 Hz)
-hochohmiger Eingang (wg. Röhrenvorstufe)
-Spannungsverstärkung etwa 40-fach
-NF-Eingangsempfindlichkeit für gute Lautstärke < 5mVpp



2 Versionen wurden aufgebaut, einmal mit NPN- und einmal mit PNP-Transistoren.

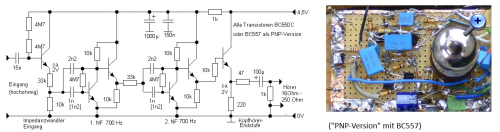

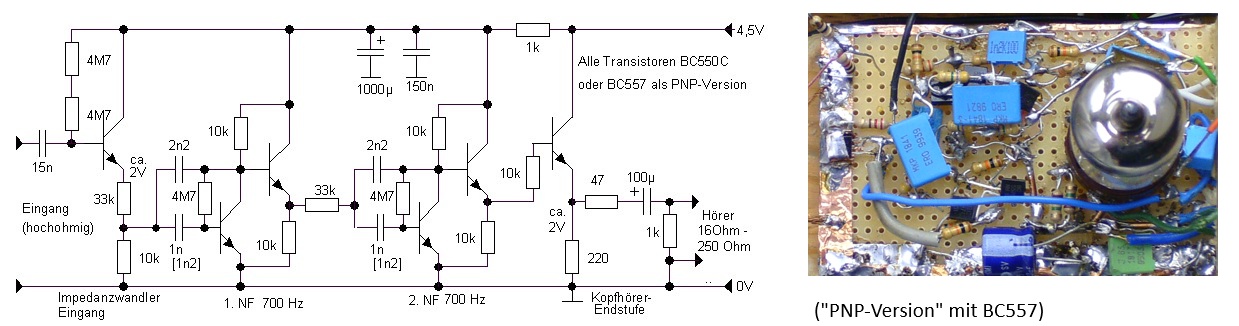

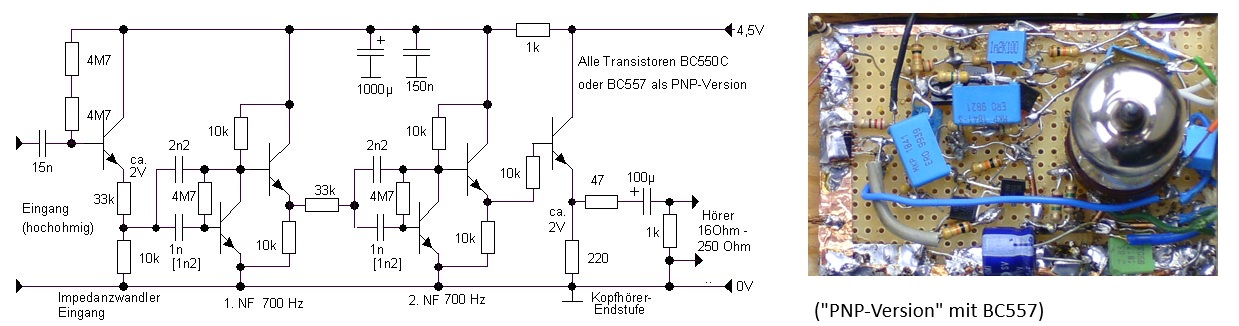

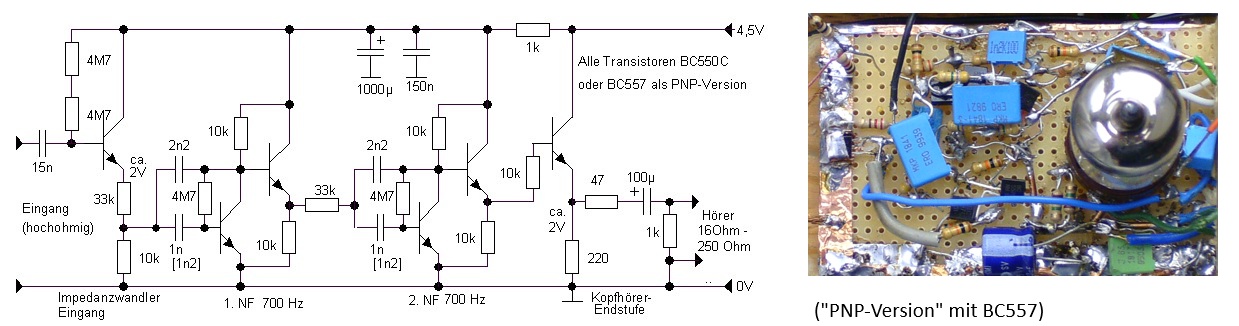

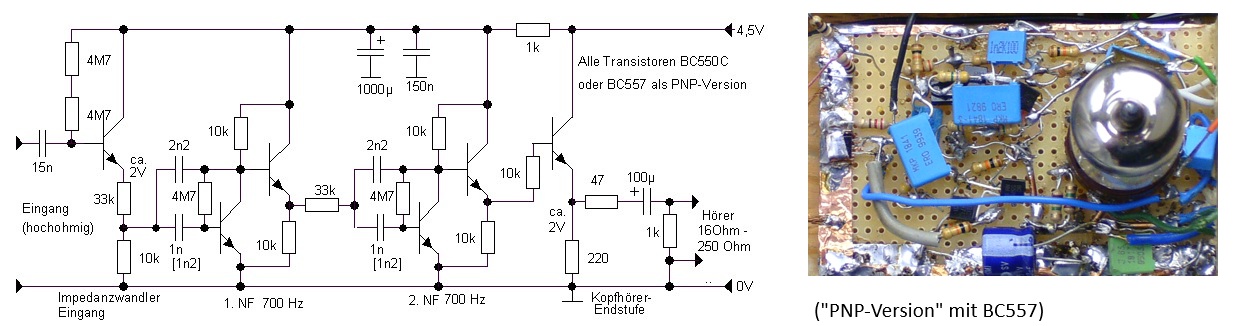

Hier die NPN-Version:



Mit den zwei Stufen ergeben sich bei einer Mittenfrequenz von 740 Hz folgende Eckdaden:

1/2 Spannung (6dB-Abfall) : 600 Hz / 900 Hz
1/10 Spannung (20dB-Abfall): 425 Hz / 1300 Hz
Beispiel:
Würde man mit 16500 kHz Überlagerer arbeiten, der mit der SAQ-Frequenz 17200 kHz 700 Hz
Hörton gibt, würde RDL auf 18200 Hz mit 1700 Hz wirksam geschwächt.

Zusammen mit einem guten HF-Kreis kann RDL hier unhörbar gemacht werden.

Mit den angegebenen NF-Transistoren ist die Schaltung sehr rauscharm.
So wurde in dem angegebenen Aufbau der Eingangs-Kondensator von 1000 pF auf 15nF erhöht,
was den Eingangswiderstand verringerte und das hörbare Rauschen.

Das in diesem Fall vom vorgeschalteten Übertrager aufgefangene 50Hz-Brumm ist ebenfalls
verschwunden, lediglich Obertöne stören noch bei nahem Netztrafo im Hörbereich.

In gleichem Sinne verringert sich das hörbare Rauschen.

Gruß
Jens
