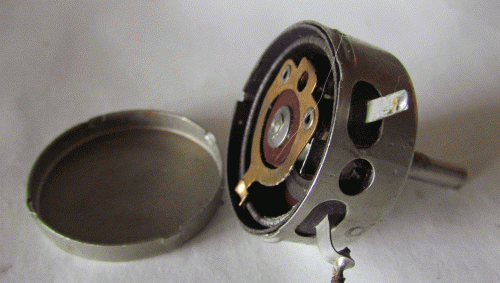

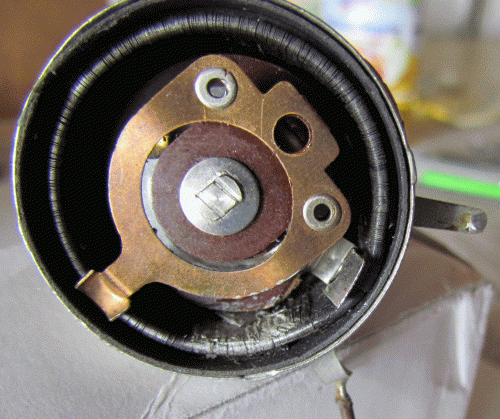

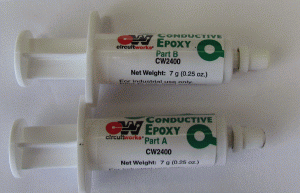

Hallo, in alten Radios findet man oft Potentiometer, die mit Drahtwendel bewickelt sind. Ein defekter Blockkondensator zieht zuviel Strom und der Spannungsteiler von der Pulsversorgung ist überlastet und brennt dann durch. Das Potentiometer ist in diesem Spannungsteiler eingebaut. Ein Ersatz ist fast nicht zu finden. Sucht man eine Ersatzlösung im Bauteilemarkt so ist das Potentiometer nicht mehr dem Original entsprechend und fällt dann sofort auf. In dieser Notlage befand ich mich bei der Reparatur eines Mende 138W. Ich habe ich mir den Defekt in dem Poetntiometer näher angeschaut. Das Wendel war unterbrochen und es hingen 3 Windungen in der Luft herum. Das Drahtwendel konnte man nicht ausbauen, weil der Schleifer fest angenietet ist. Das brachte mich auf eine fast perverse Idee. Mit leitfähigem Kleber habe ich die Windungen eingeschmiert und einen kleinen Sektor flächig bestrichen. Das stellt die Verbindung wieder her und man hat bis auf den Bereich der Klebung einen proportionalen Anstieg der Funktion. Mit dem kleinen Schandfleck konnte das Radio wieder in Funktion gesetzt werden. Es ist fast nicht zu bemerken. Diese Lösung ist für grosse Defekte nicht geeignet, meist sind jedoch, wie hier in meinem Fall, nur eine oder 2 Windungen unterbrochen. Das kann man, wie hier berichtet so reparieren. Der Kleber ist nach der Aushärtung robust, temperaturbeständig und sieht metallartig aus. Der einzige Nachteil ist, der Kleber kostet fast 30€. Chemtronics CW2400 Part A und B Für eine einzige Reparatur ist das zu kostspielig. Den Kleber setze ich auch zu Neumodellierung von Zinkversprödung ein. Mit Glasfasernetz und Kleber repariere ich damit Drehkondensatoren. So lag die Lösung in der Schublade und man musste nur darauf kommen, das hier mal anzuwenden.
!!!
