Grundig Transistor17

den hab ich gerettet, er sollte in den Müll wandern

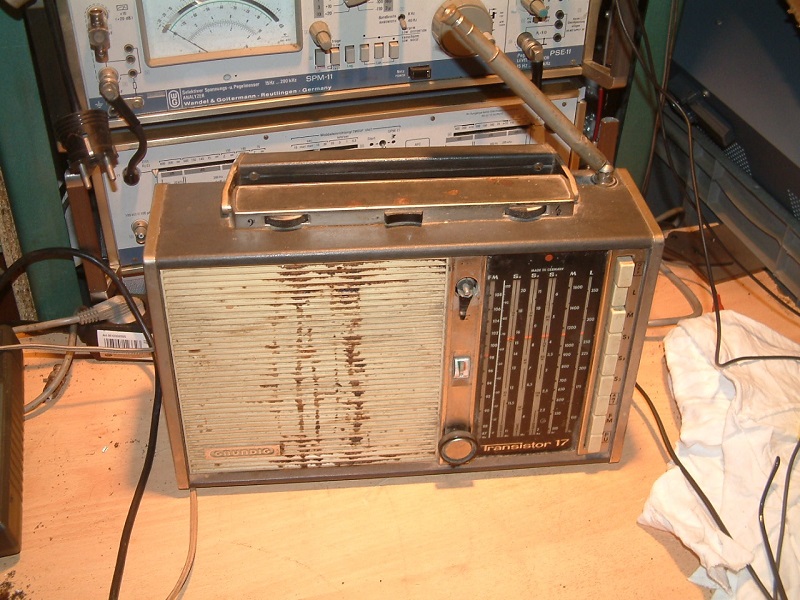

ich denke da kann man noch was draus machen. "Transistor 17" bzw Ocean Boy 204

lG Martin

Datei-Anhänge
t17a.jpg t17a.jpg (310x)

Mime-Type: image/jpeg, 201 kB

Wolle, laurel1, regency und apollo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
05.12.15 06:01
Martin.M

WGF-Premiumnutzer

05.12.15 06:01
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

guten Morgen alle.

Die Sichtkontrolle und ein Reinigungstest ergaben:
Der sieht viel schlimmer aus als es ist ! Mit einiger Mühe läßt sich da ein hübsches Radio draus machen.
Aber wo bekomm ich so einen Knopf her?

Das Zubehör Einbaunetzteil hat er an Bord. Innen sieht es erstaunlich sauber aus.
Vor dem ersten Einschalten wird noch die Versorgung inspiziert, Elkos usw.
Bemerkenswert sind die drei Kurzwellen, ein früher Weltempfänger oder sowas Die Bauart zeigt auf die Zeit der großen Tek, also Mitte der 60er Jahre.

lG Martin

Zuletzt bearbeitet am 05.12.15 06:03

05.12.15 11:45
Wolle

WGF-Premiumnutzer

05.12.15 11:45
Wolle

WGF-Premiumnutzer

Re: Grundig Transistor17

Hallo Martin.

Glückwunsch zu Deinem Fund und zu dem Vorhaben, dieses schöne Gerät wieder zu restaurieren. Mit 9 Kreisen AM und 15 Kreisen FM ist es ein aufwendiger Empfänger, hergestellt etwa 1963 und demzufolge noch ein "Germaniumgrab". Optional konnte ein Netzteil eingesetzt werden.
UKW, KW1 (150 bis 50 m), KW2 (49, 41 und 31 m), KW3 (25, 19 und 16 m), MW und LW.
Schaltbare UKW- Scharfabstimmung (AFC)
Schaltbare Ferritantenne (Multimatch Teleskopantenne)
17 Transistoren, 20 Dioden.
HF- Vorstufe für alle Wellenbereiche, 3 geregelte Verstärkerstufen.
Einknopf- Duplexbedienung
Zwei Klangregler
Neun Drucktasten
Zwei Lautsprecher (Suprafon)
NF- Endstufe 1,5 Watt
Anschlüsse für Außenantenne, Autoantenne, Erde, Tonabnehmer oder Tonbandgerät.
Stromversorgung: 6 mal R20 (Monozelle)
Eine Monozelle für Skalenbeleuchtung, also insgesamt 7 mal R20

Interessant sind auch die Verkaufsargumente zu den technischen Daten, sowie die fast ausnahmslos deutsche Bezeichnungen der Geräteeigenschaften.

Mit vielen Grüssen.
Wolle

05.12.15 16:20
Martin.M

WGF-Premiumnutzer

05.12.15 16:20
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

danke für den Zuspruch Wolle

Ich hoffe du findest etwas Gefallen an der aktion, das wird ein steiniger Weg bis zum Ziel.

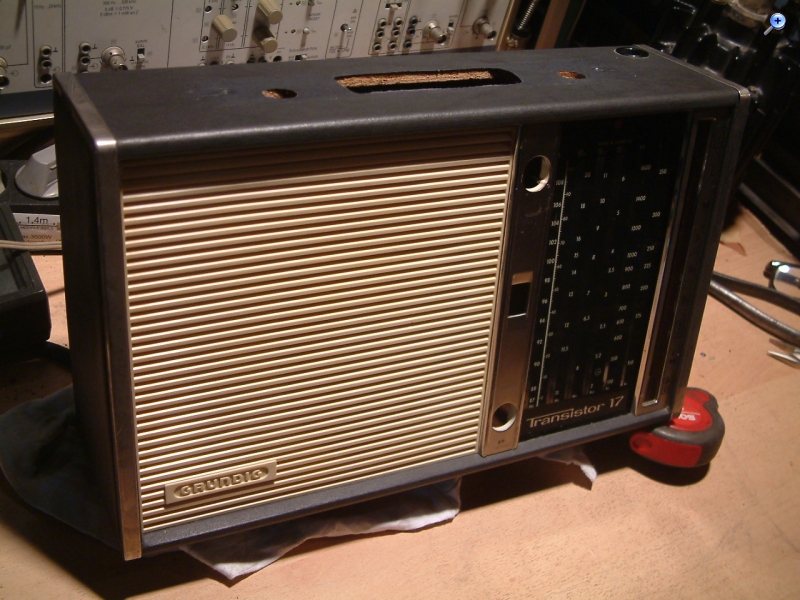

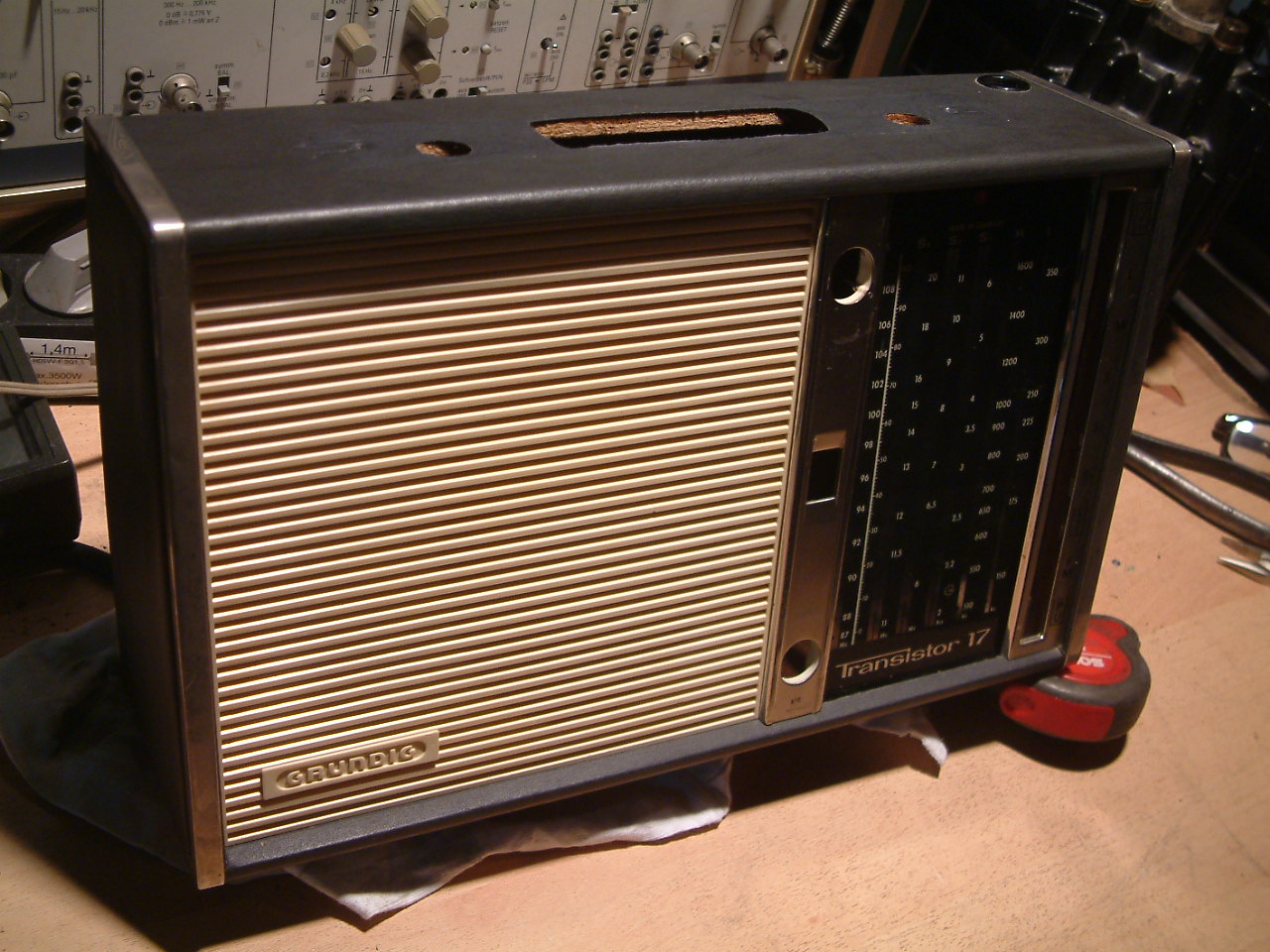

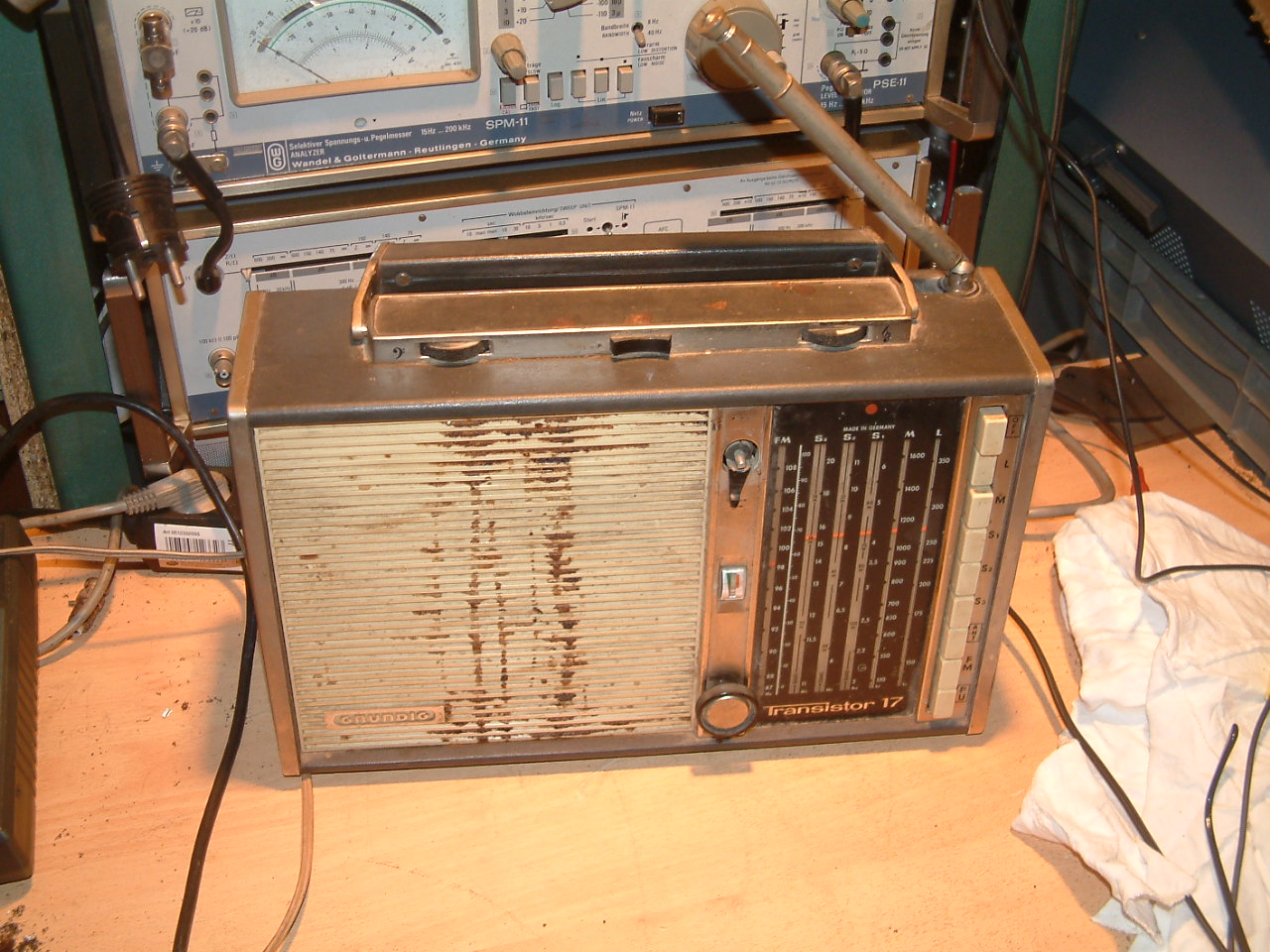

Das Radio.



Restauration: start

Hinweis: wer sich an solch ein Radio begibt ist gut beraten von allem und so detailiert wie nur möglich Bilder zu machen.
Die werden später beim Zusammenbauen dringend benötigt !

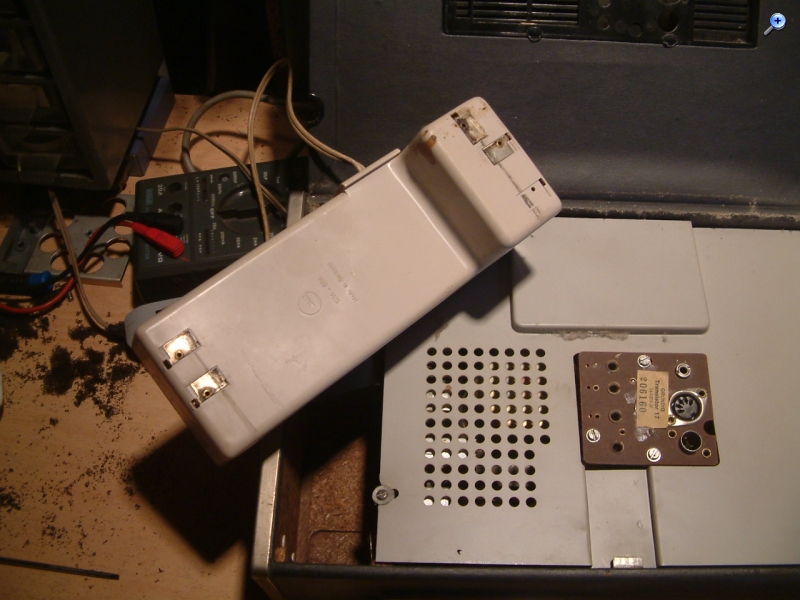

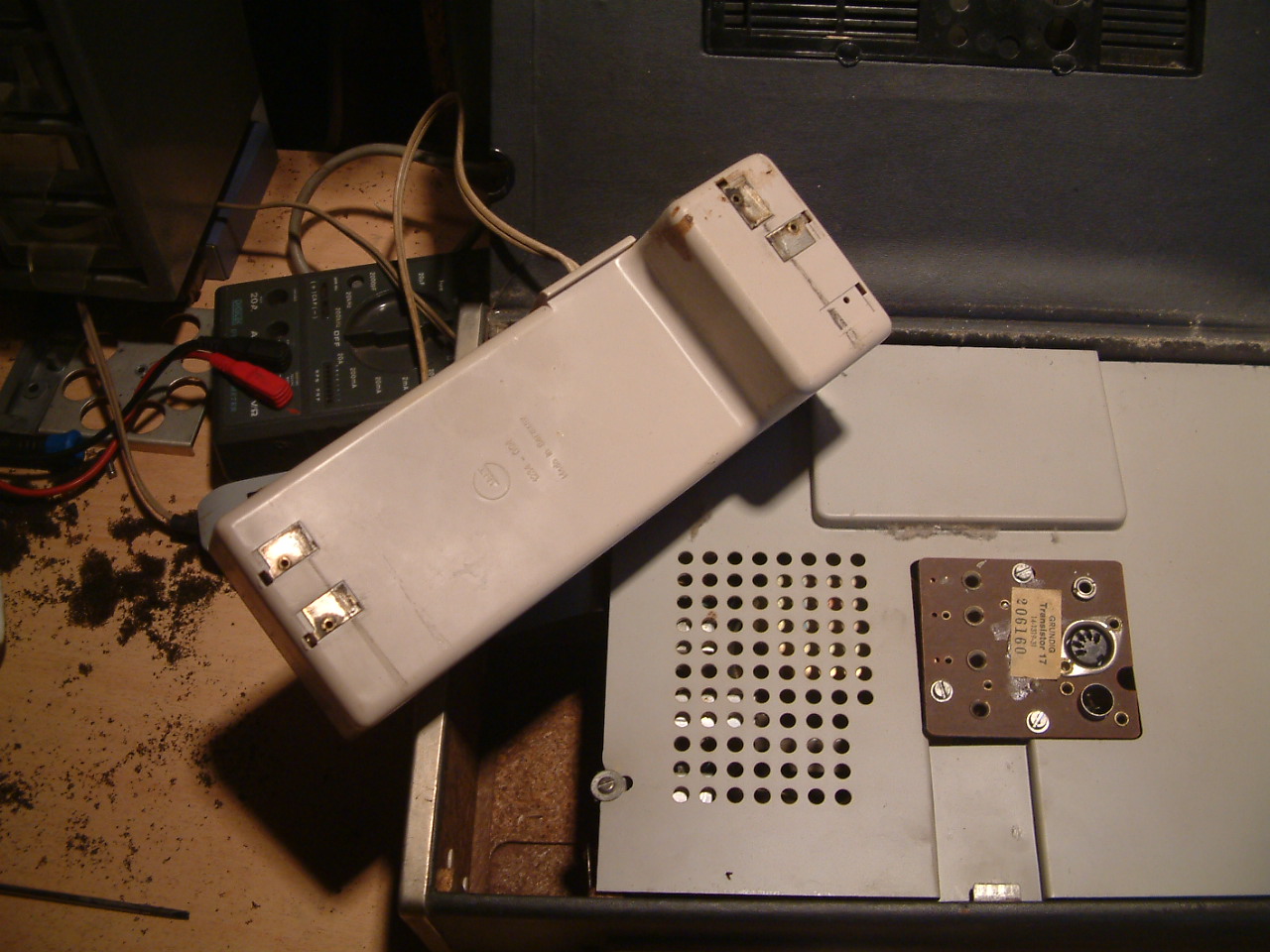

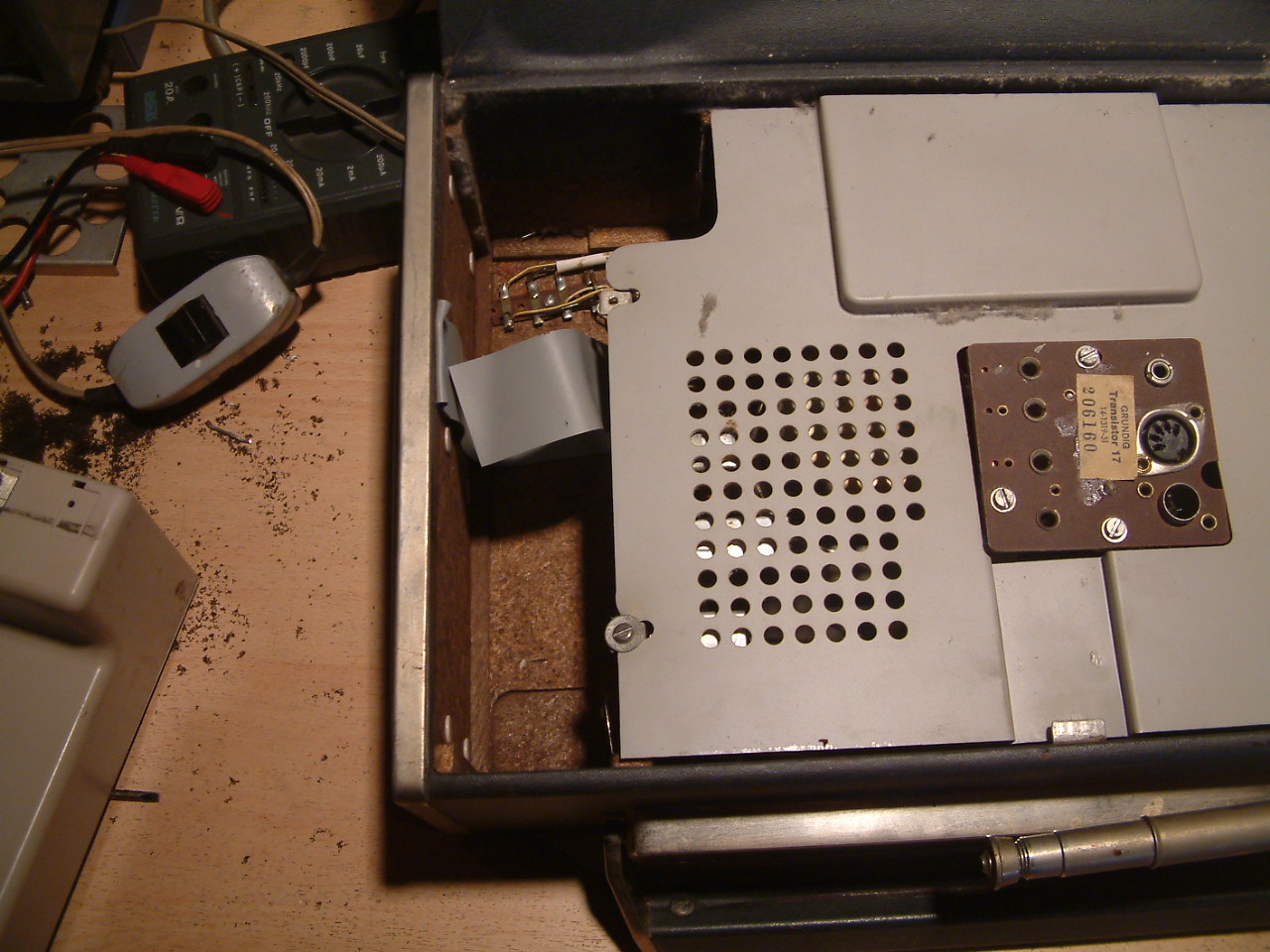

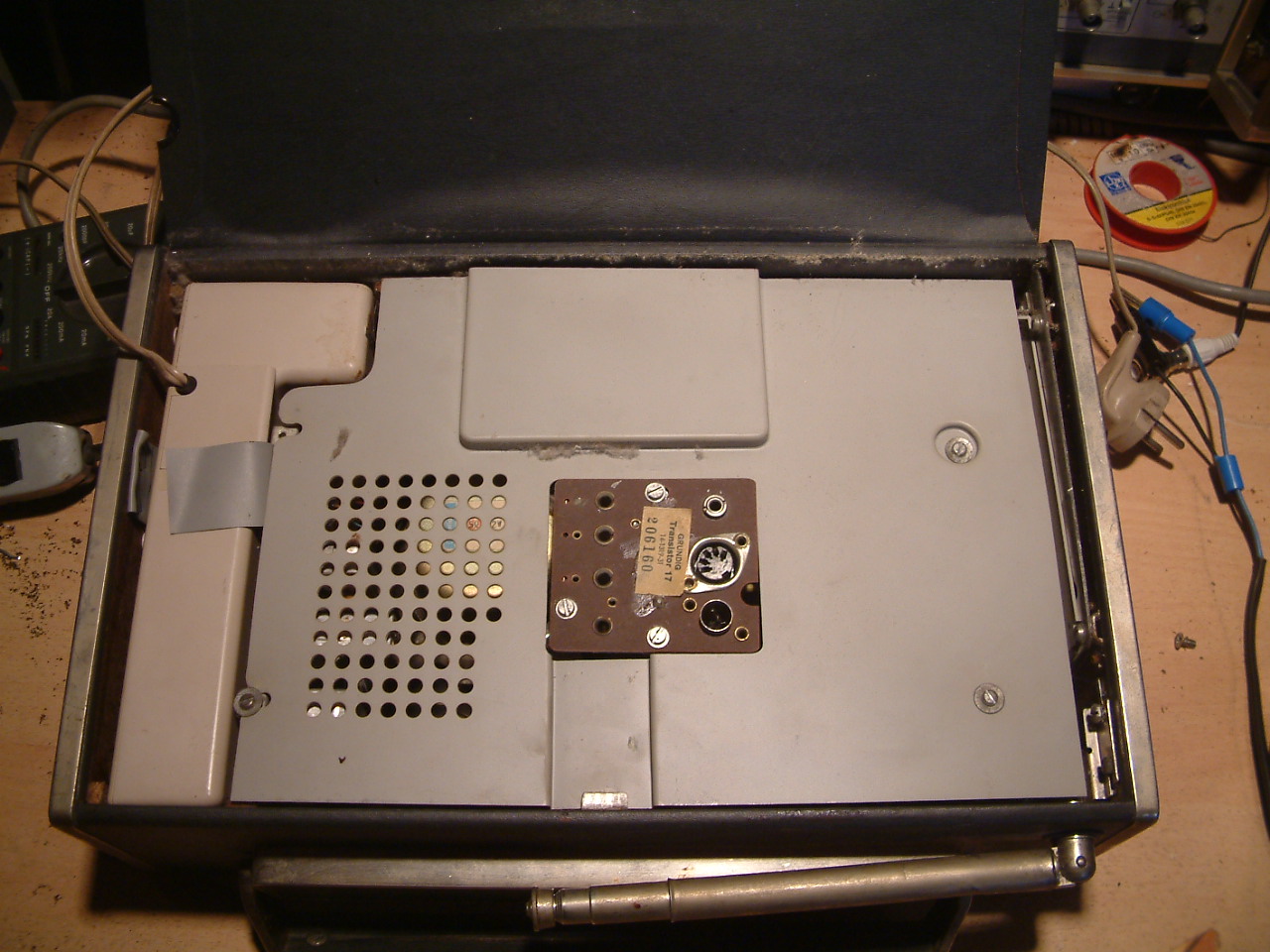

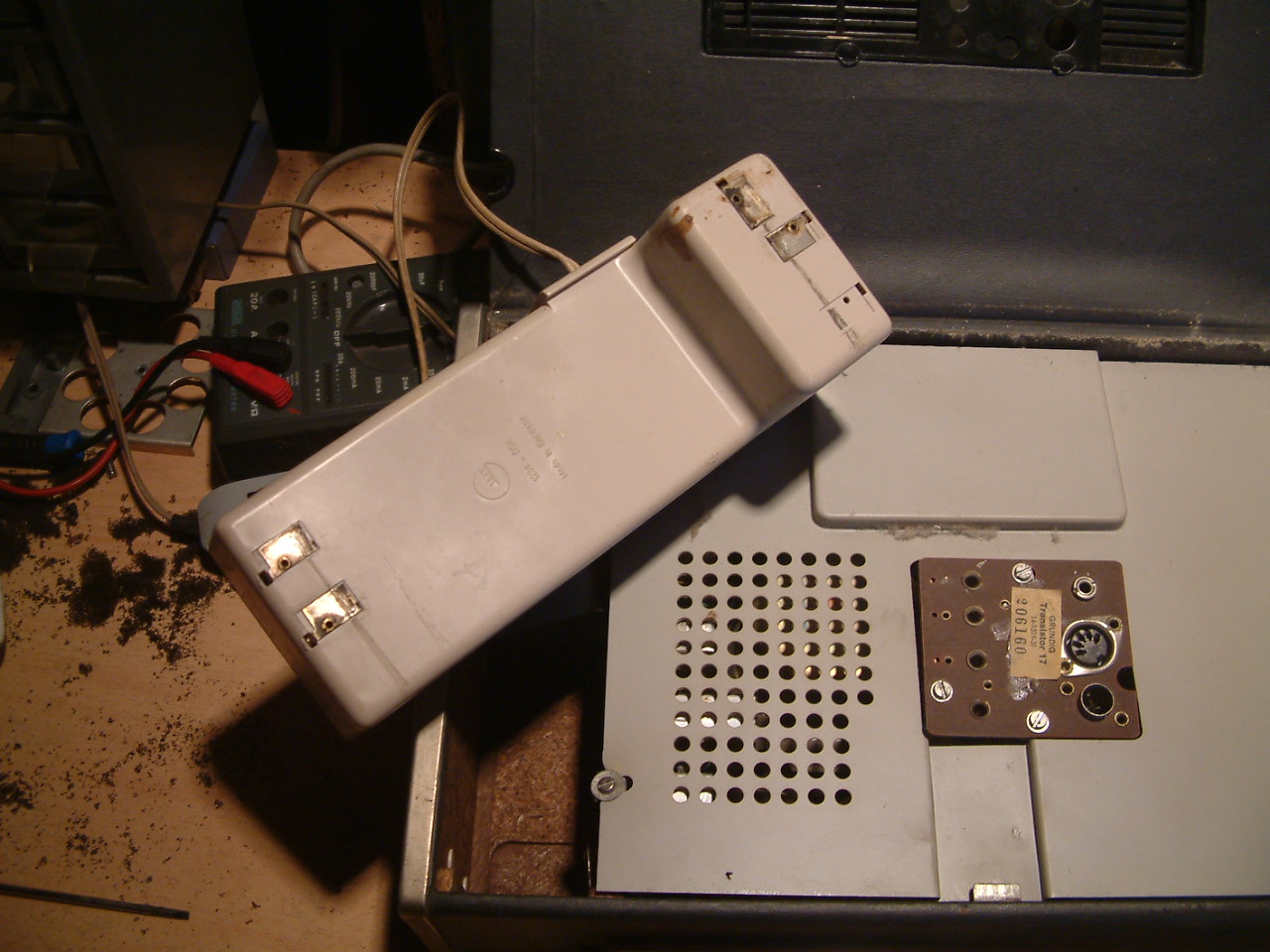

Das Zubehör: Netzteil







... wird fortgesetzt

Datei-Anhänge
DSCF0009.JPG DSCF0009.JPG (312x)

Mime-Type: image/jpeg, 304 kB

DSCF0012.JPG DSCF0012.JPG (333x)

Mime-Type: image/jpeg, 288 kB

DSCF0014.JPG DSCF0014.JPG (314x)

Mime-Type: image/jpeg, 285 kB

DSCF0015.JPG DSCF0015.JPG (327x)

Mime-Type: image/jpeg, 287 kB

DSCF0016.JPG DSCF0016.JPG (307x)

Mime-Type: image/jpeg, 293 kB

05.12.15 16:23
Martin.M

WGF-Premiumnutzer

05.12.15 16:23
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

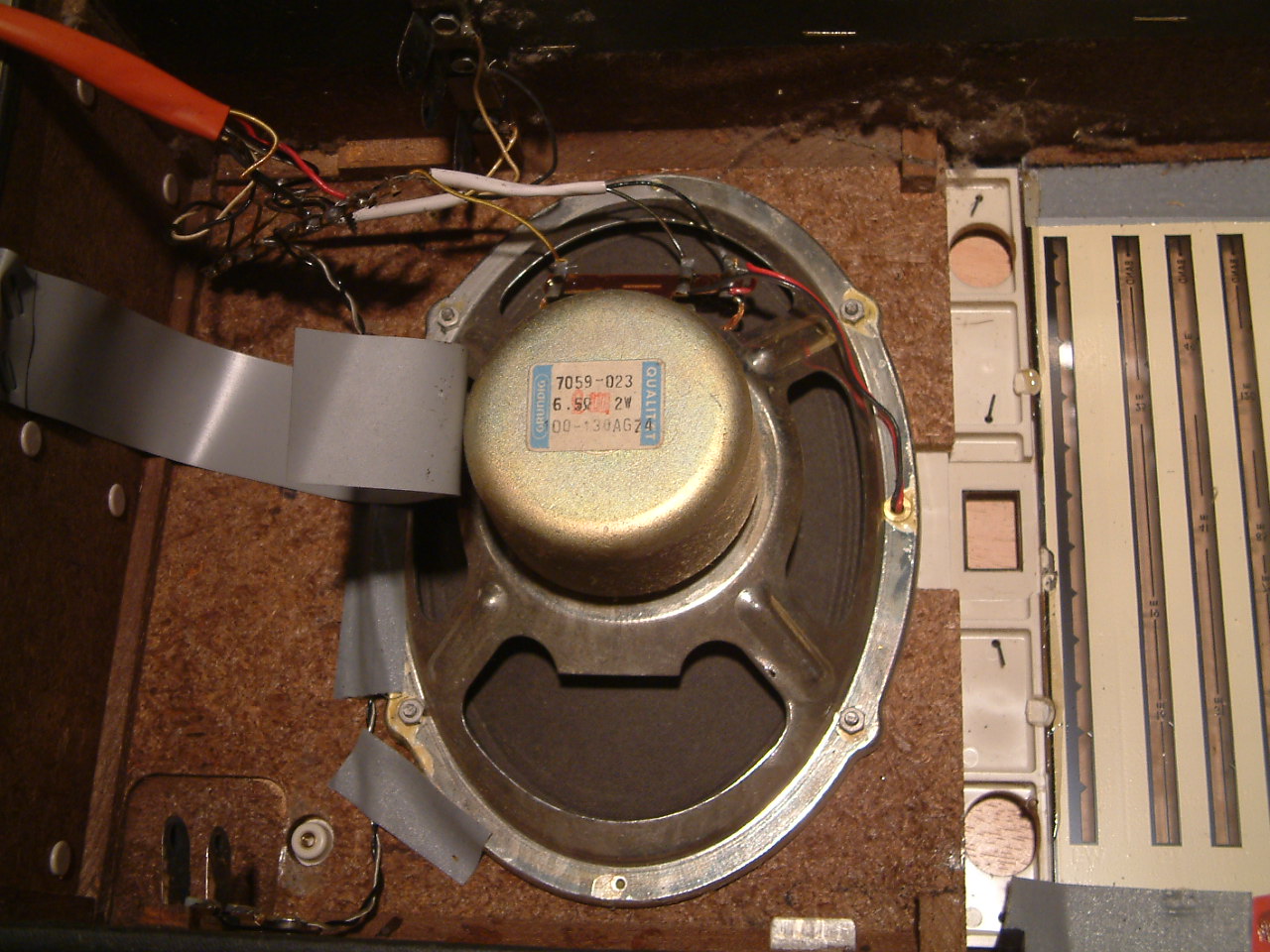

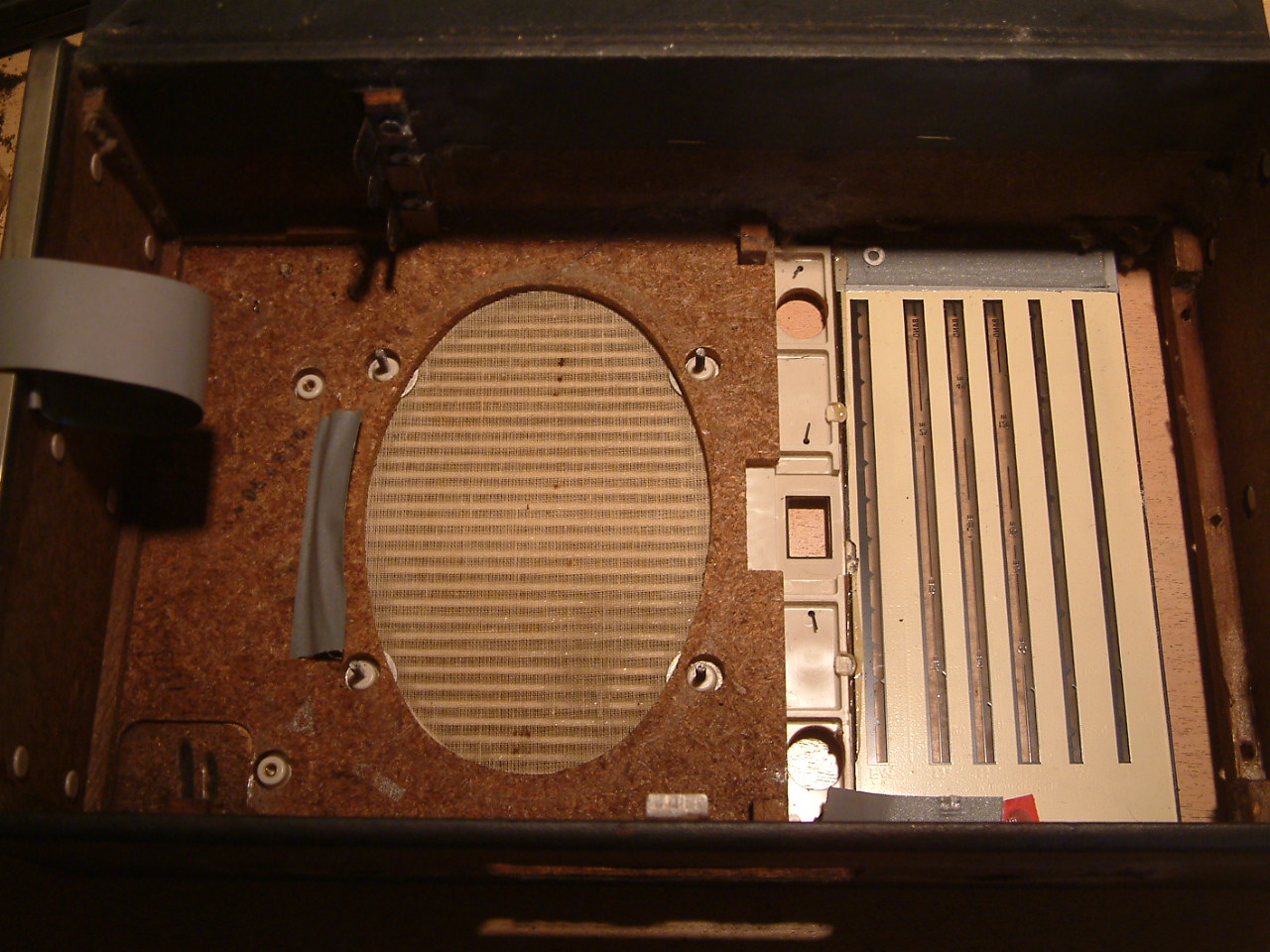

... Restauration: noch am zerlegen.

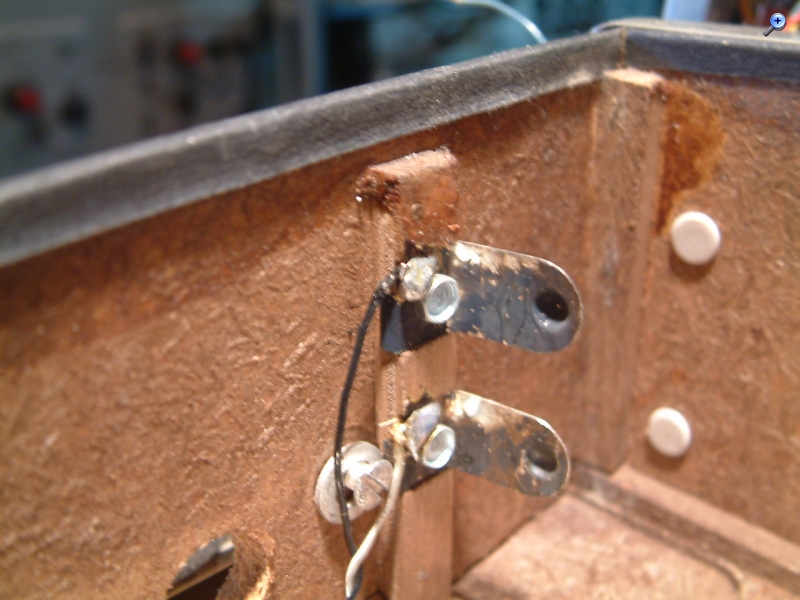

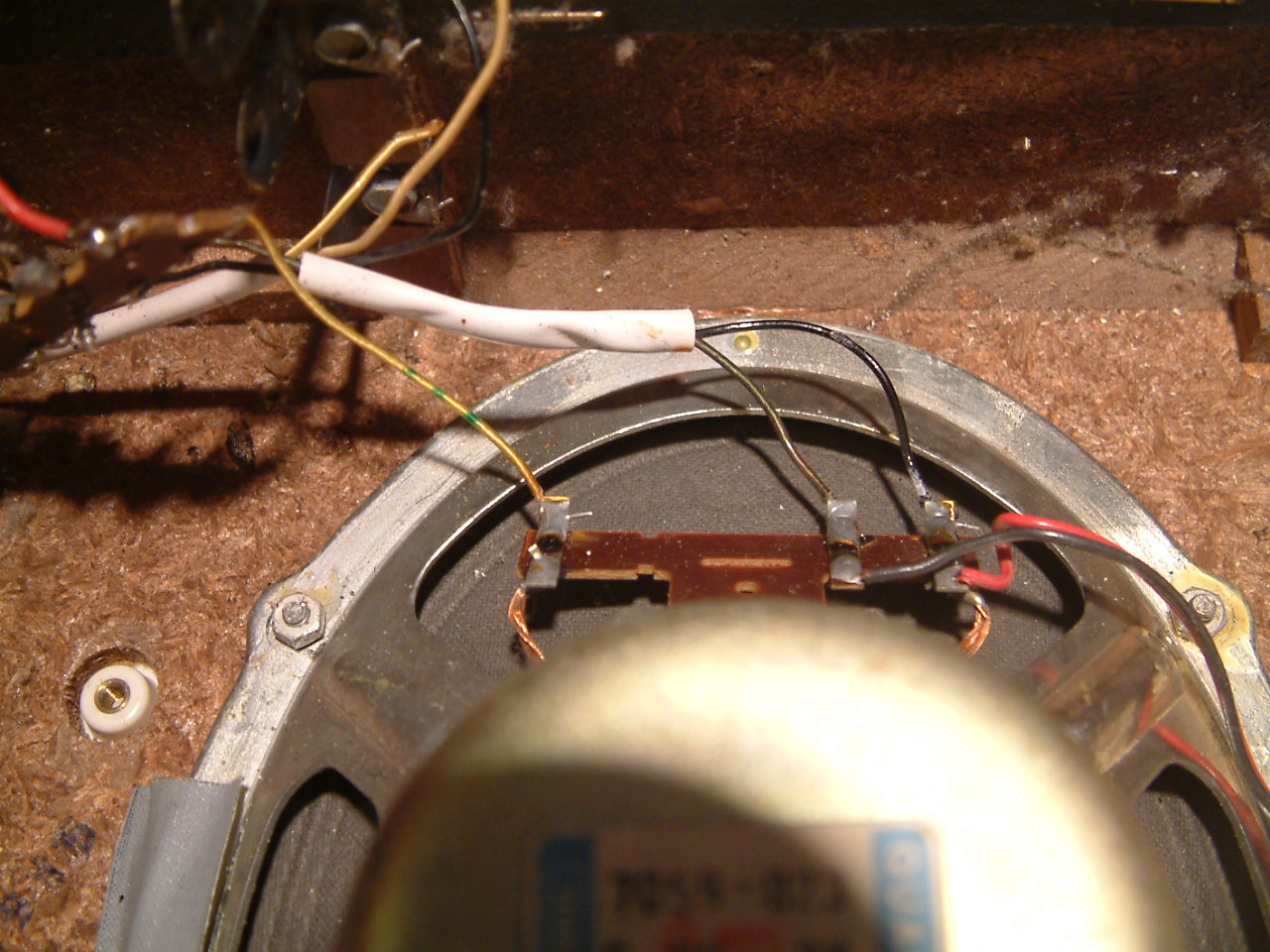

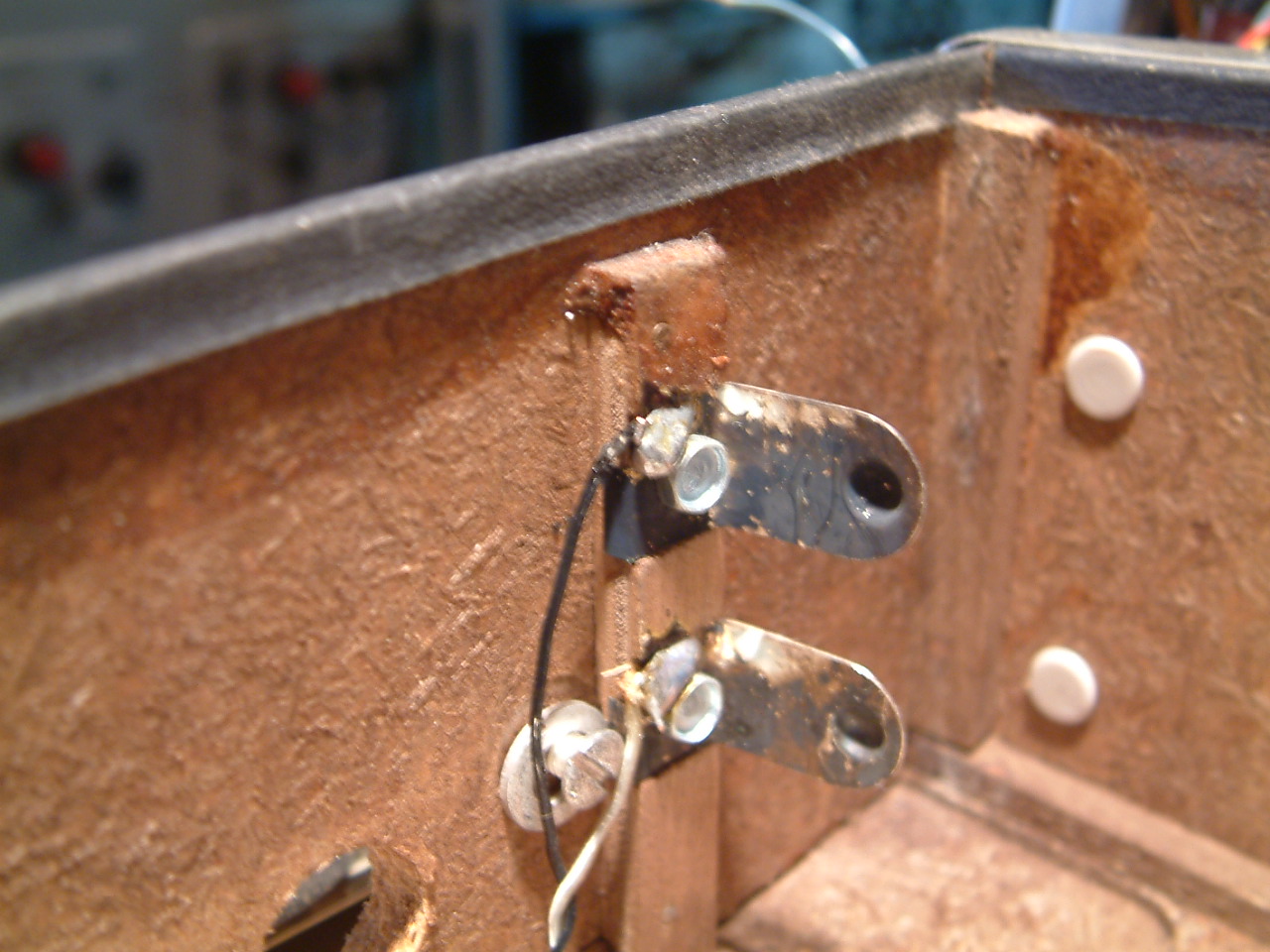

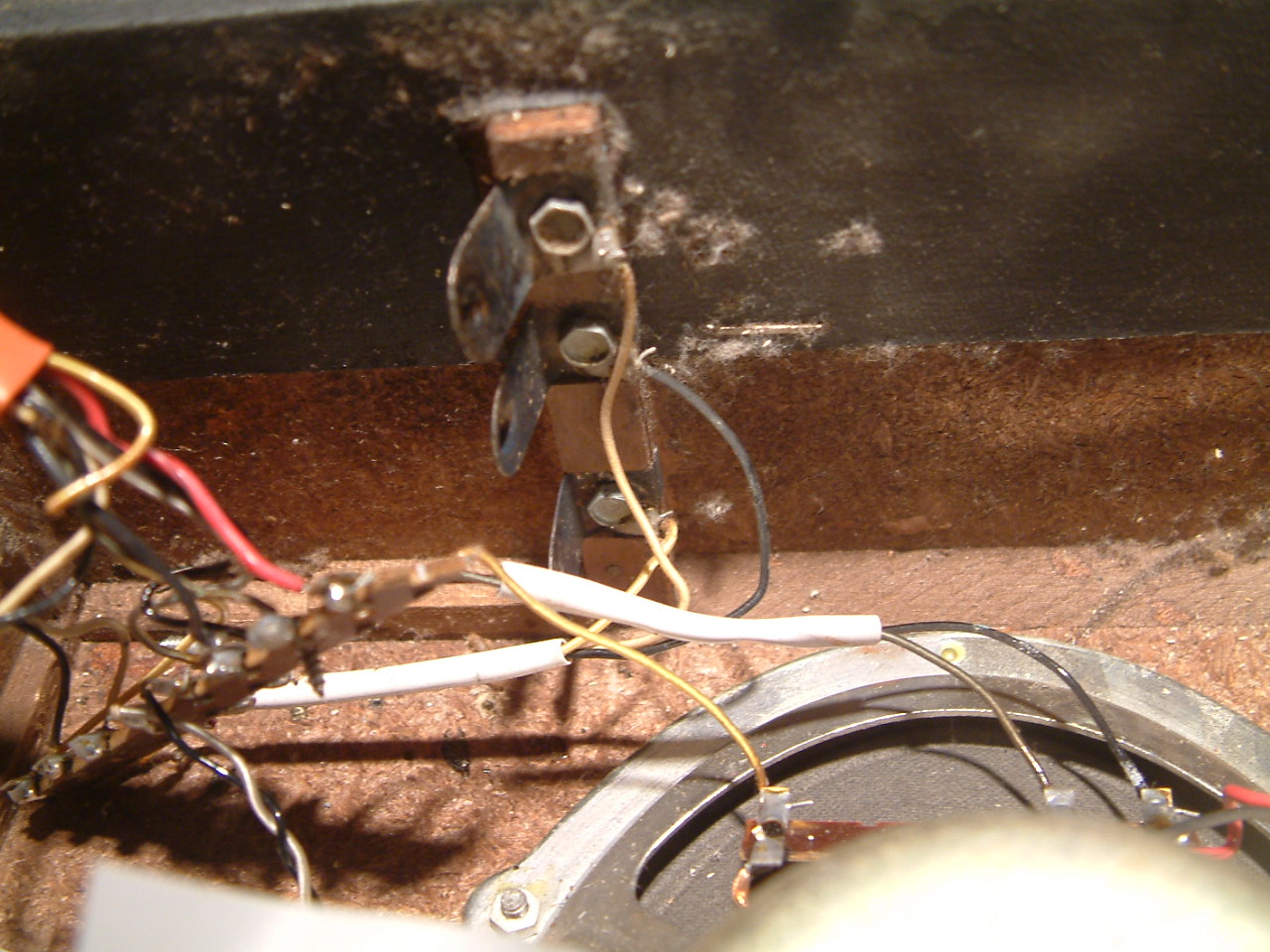

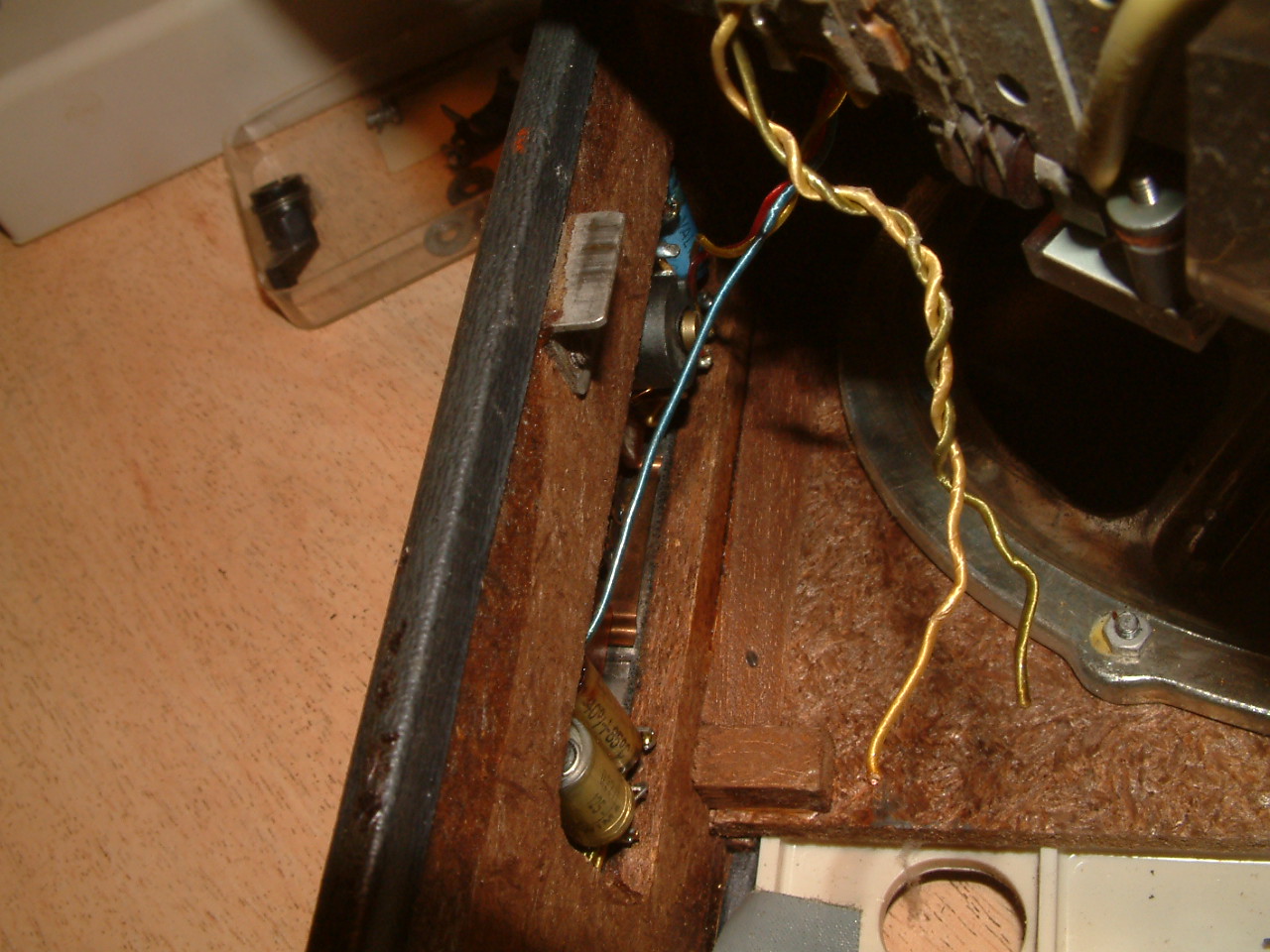

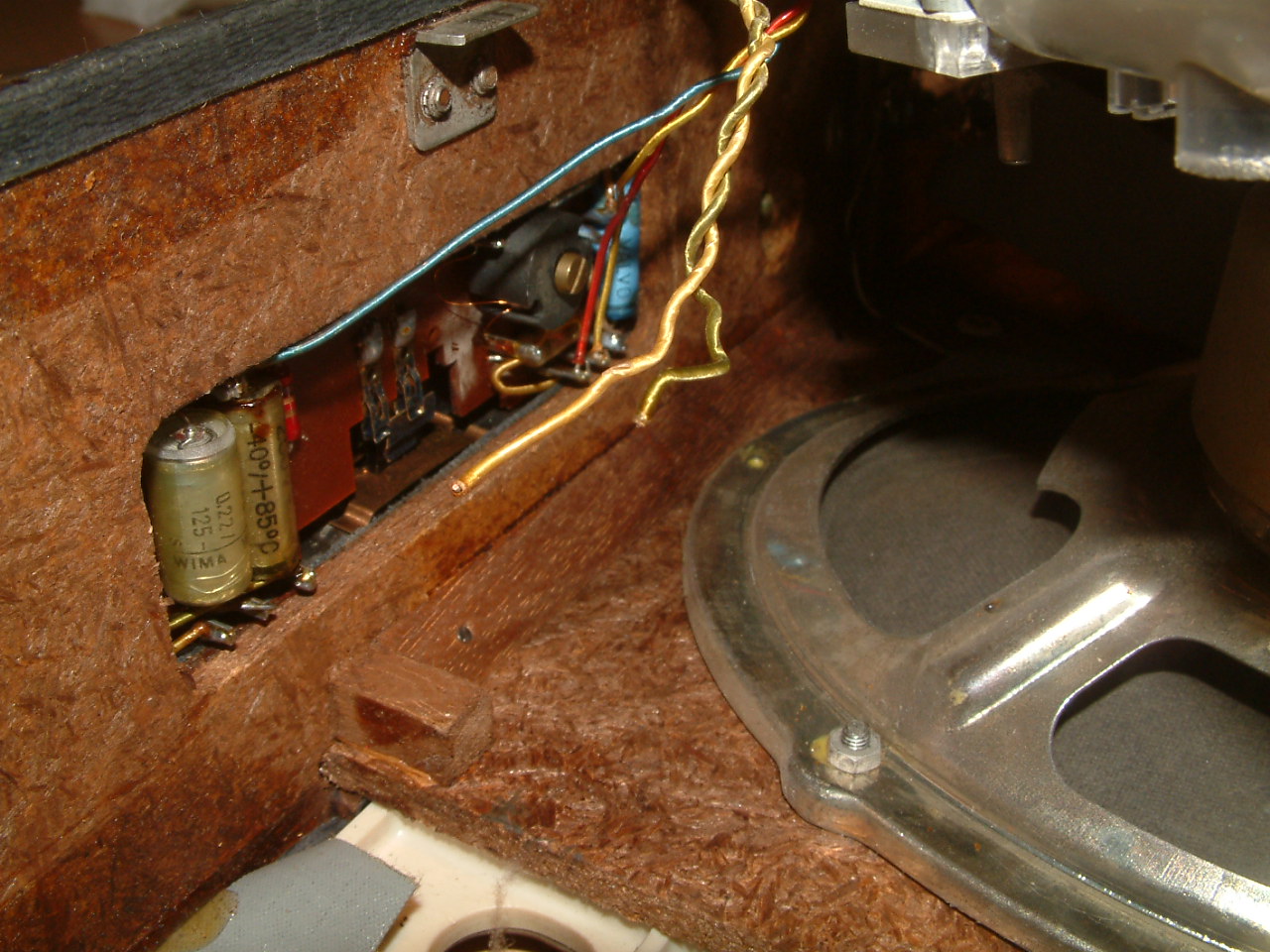

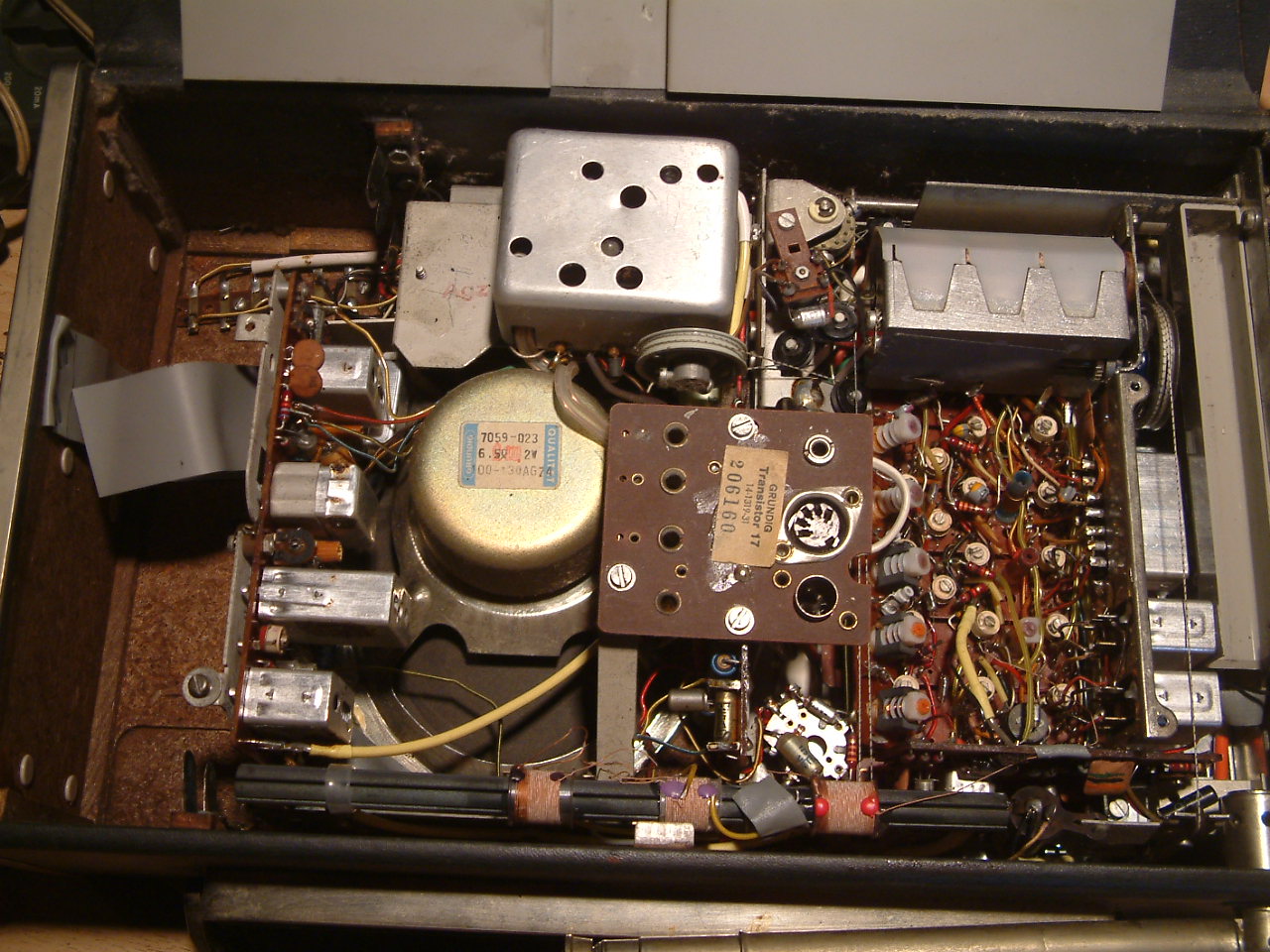

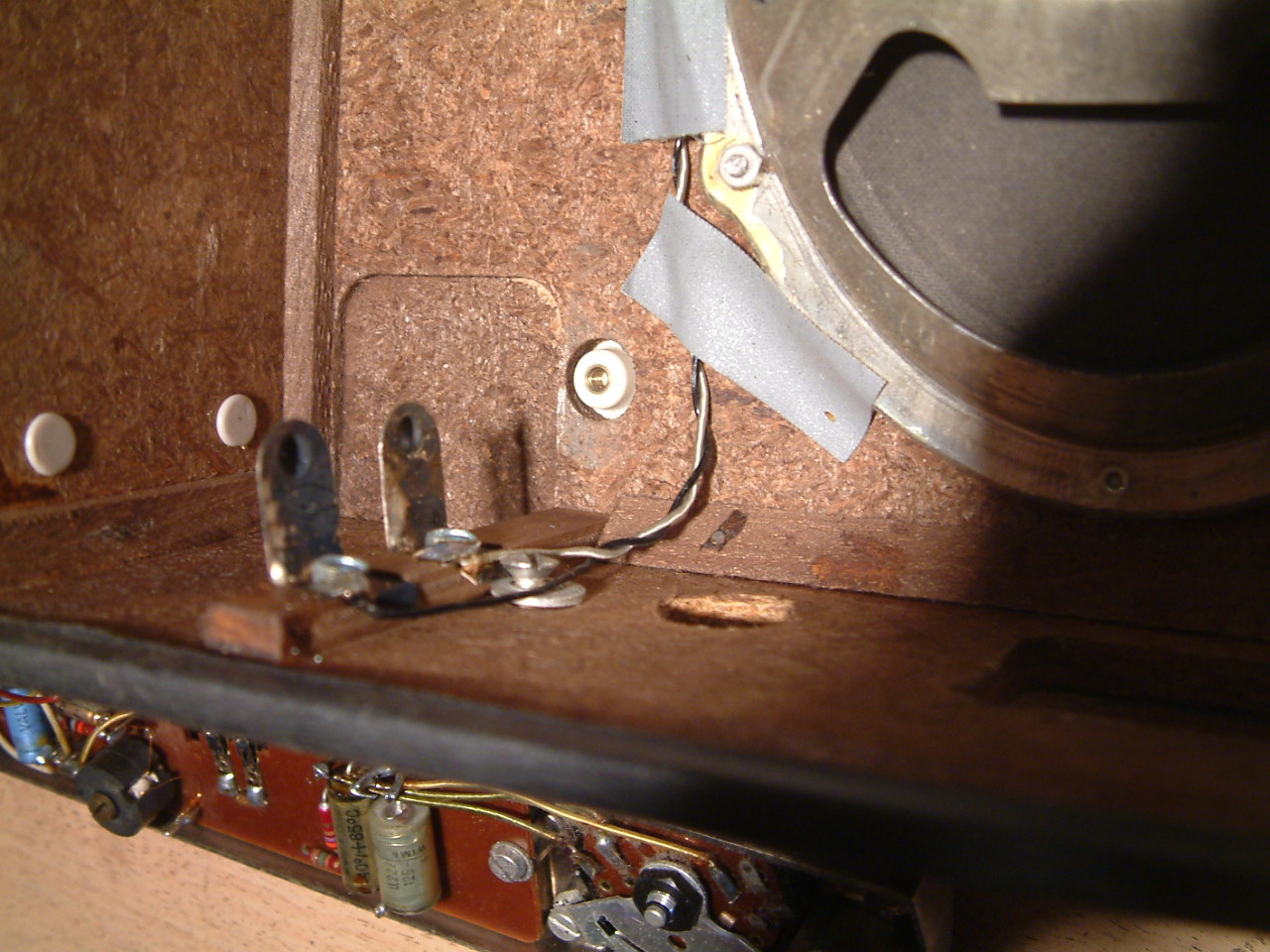

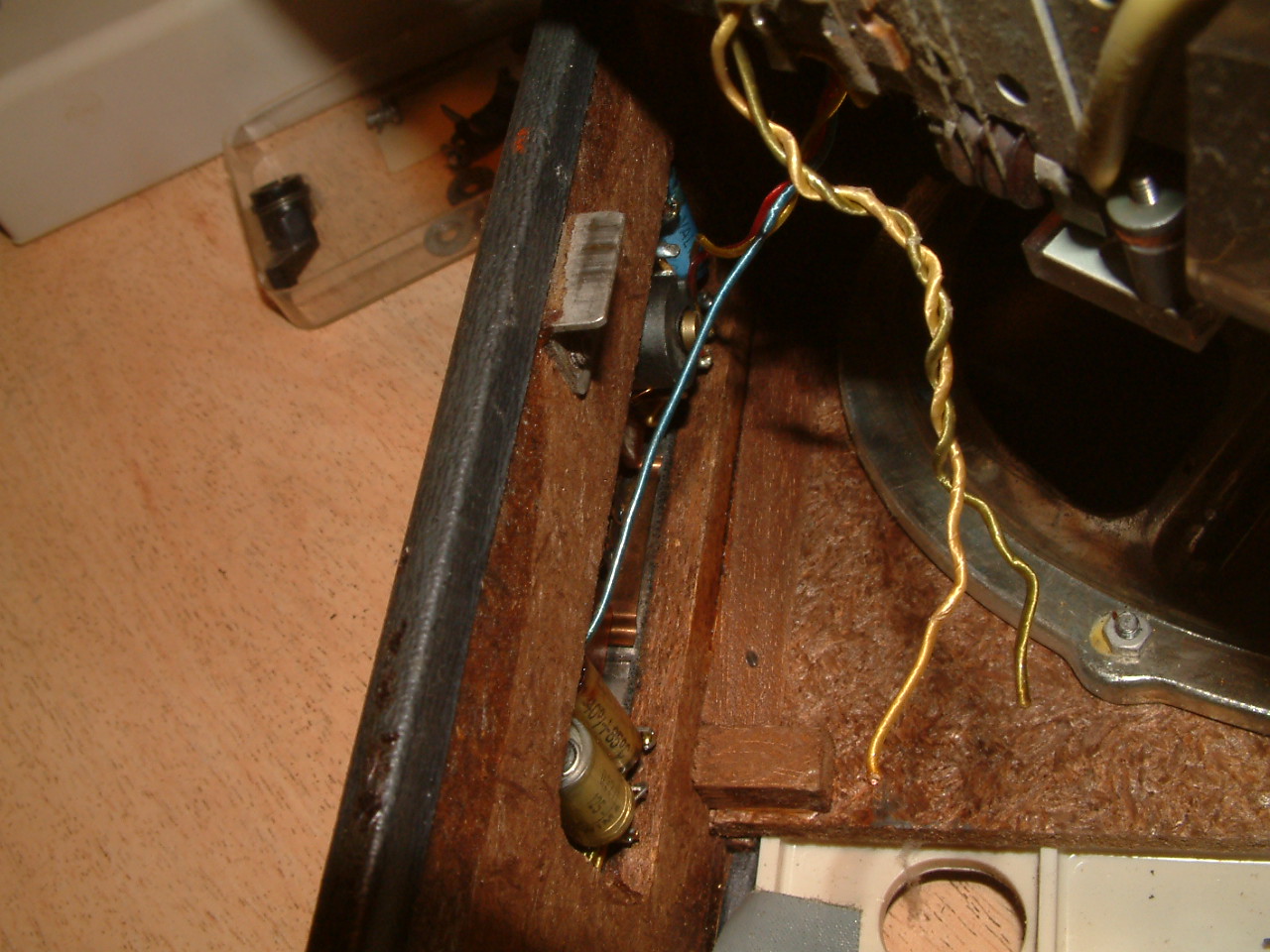

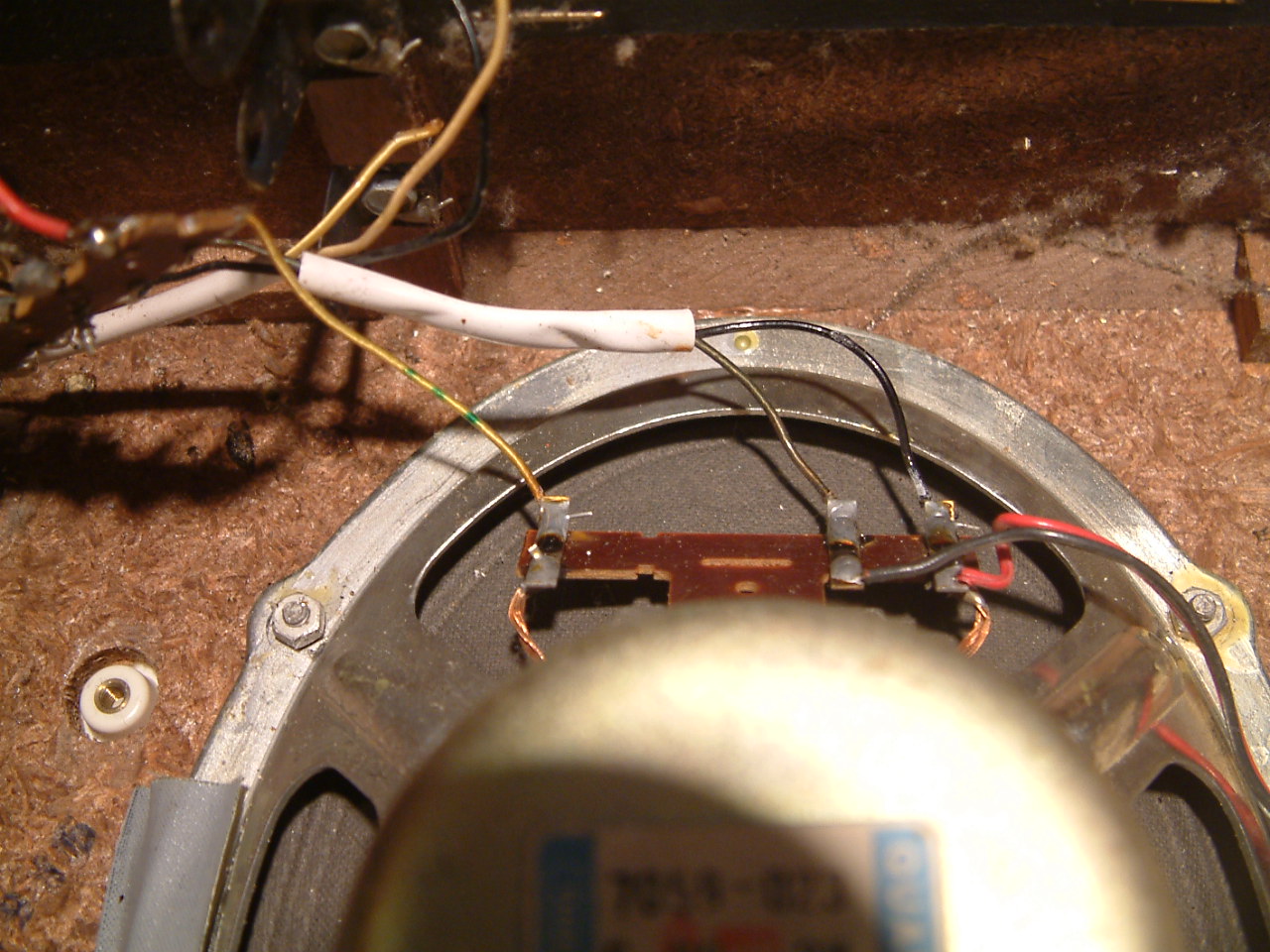

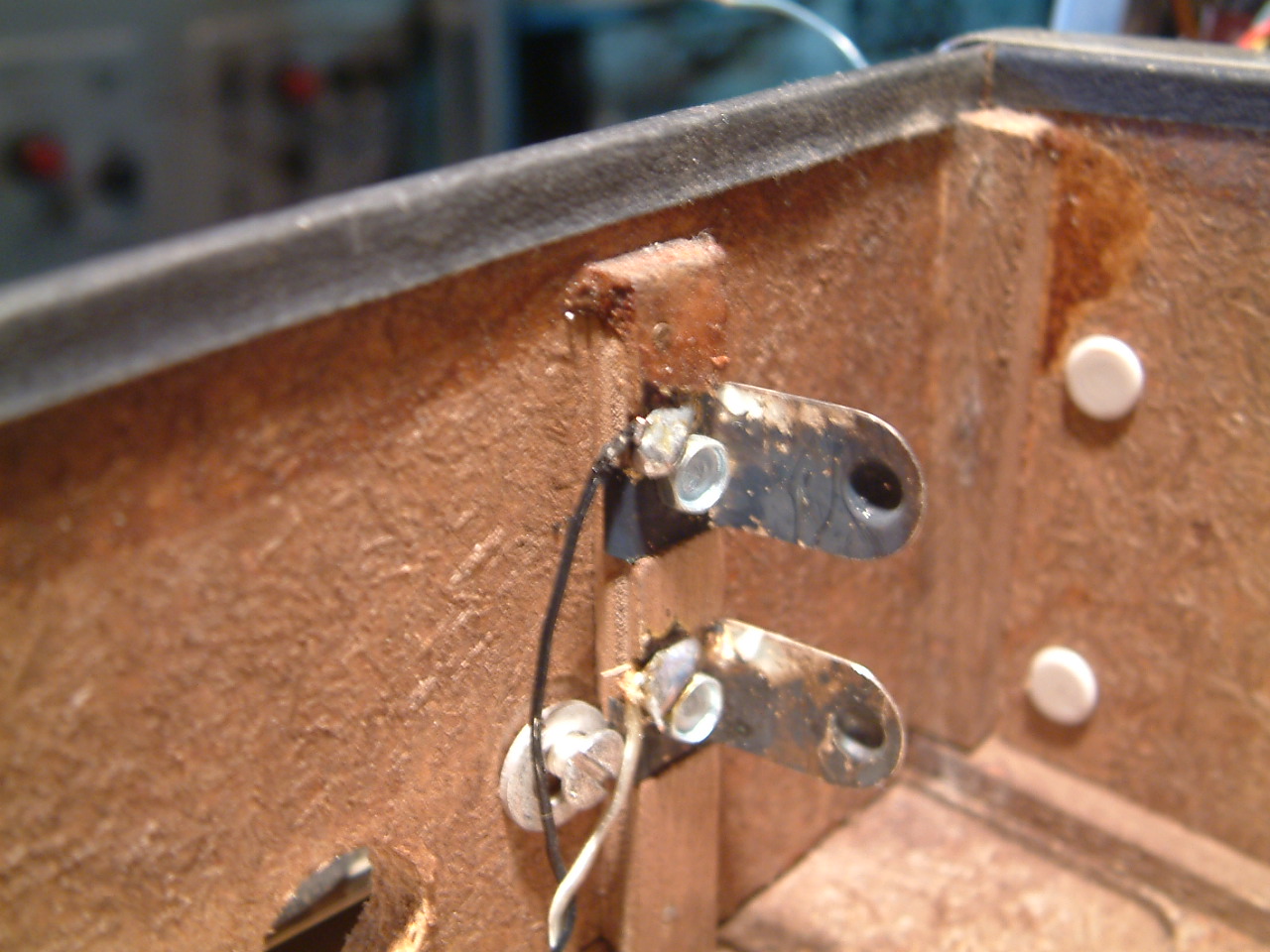

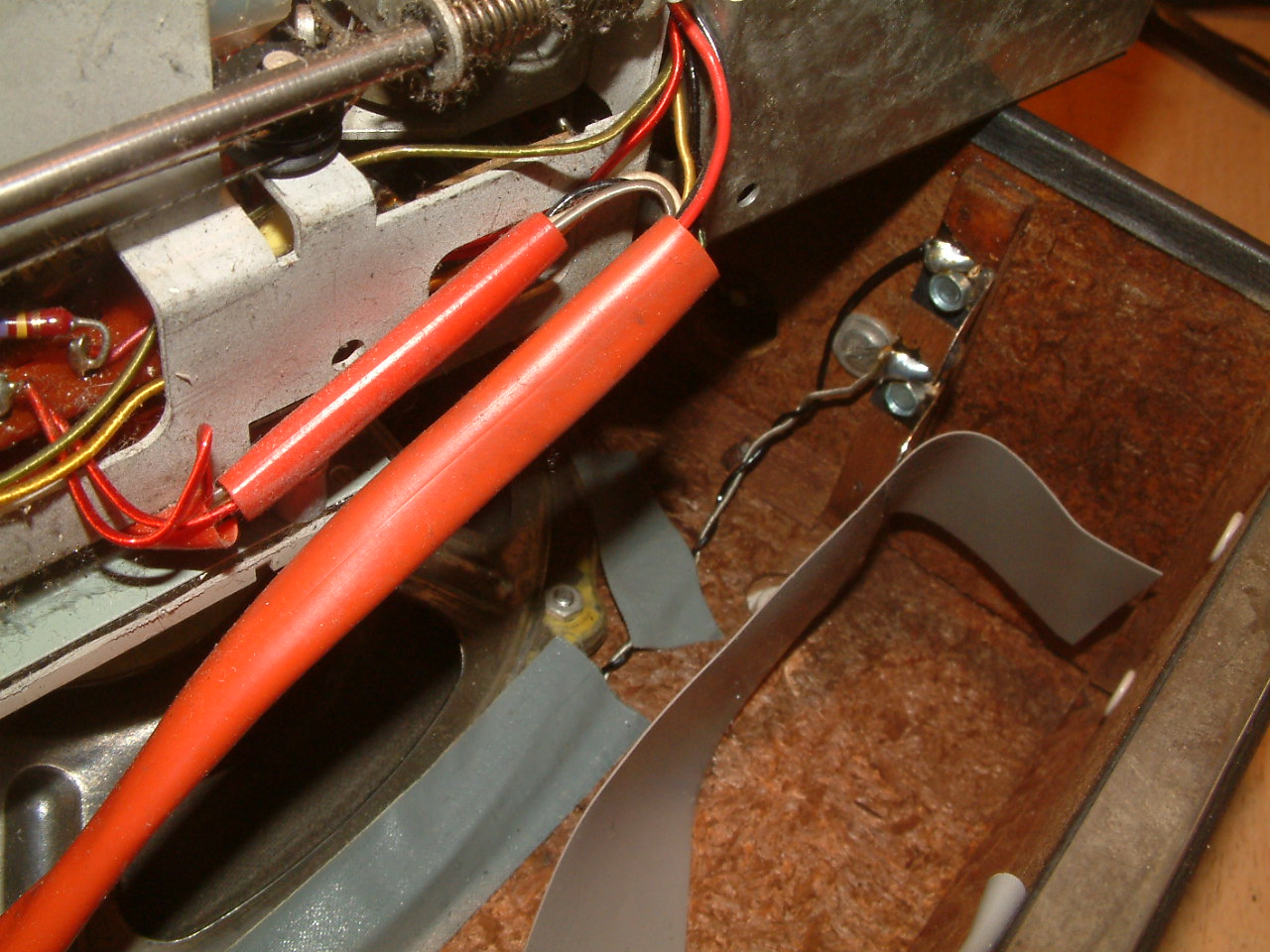

wichtiges Foto: Welches Kabel ist wo angelötet (1+2)





... wird fortgesetzt

Datei-Anhänge
DSCF0017.JPG DSCF0017.JPG (333x)

Mime-Type: image/jpeg, 299 kB

DSCF0018.JPG DSCF0018.JPG (315x)

Mime-Type: image/jpeg, 297 kB

DSCF0019.JPG DSCF0019.JPG (307x)

Mime-Type: image/jpeg, 297 kB

DSCF0020.JPG DSCF0020.JPG (311x)

Mime-Type: image/jpeg, 299 kB

DSCF0021.JPG DSCF0021.JPG (314x)

Mime-Type: image/jpeg, 296 kB

05.12.15 16:27
Martin.M

WGF-Premiumnutzer

05.12.15 16:27
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

... Restauration: noch am zerlegen

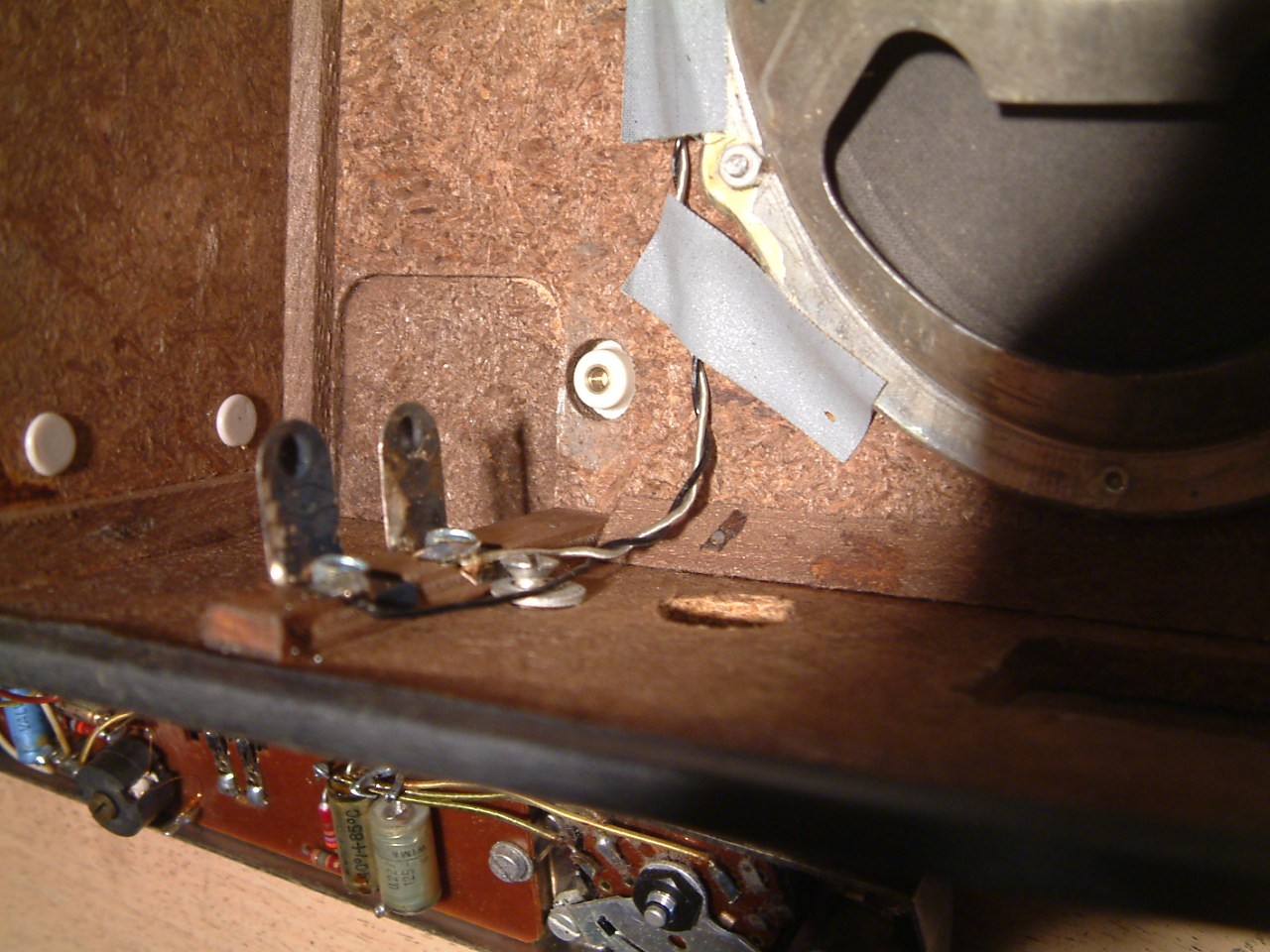

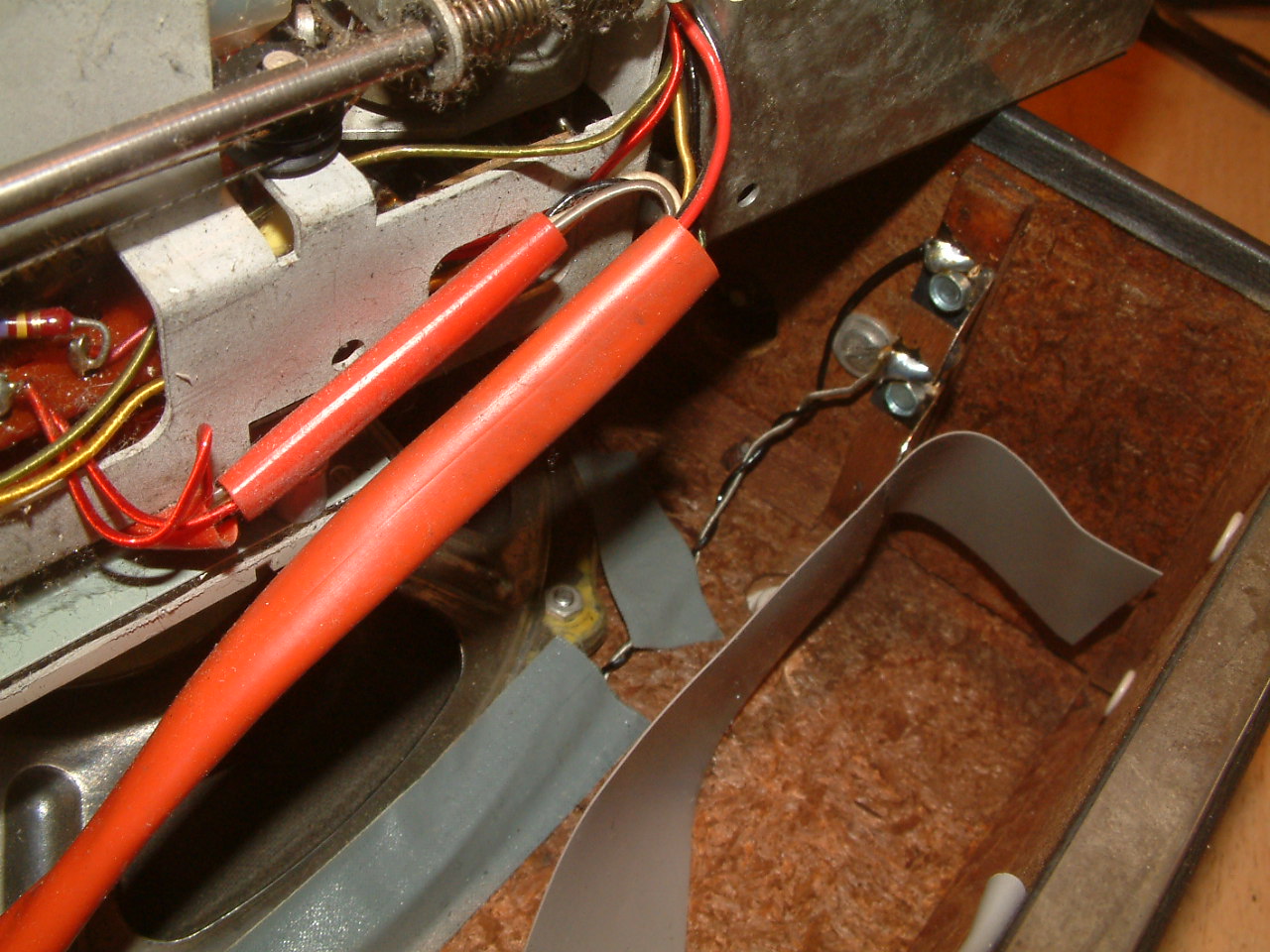

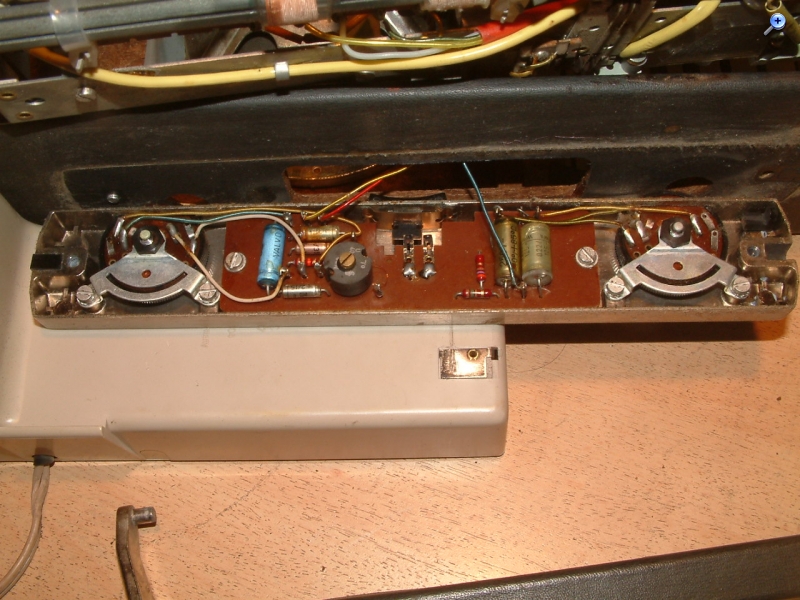

bei gleichfarbigen Kabelchen hilft der grüne Edding.


... wird fortgesetzt

Zuletzt bearbeitet am 05.12.15 16:28

Datei-Anhänge
DSCF0022.JPG DSCF0022.JPG (325x)

Mime-Type: image/jpeg, 287 kB

DSCF0023.JPG DSCF0023.JPG (313x)

Mime-Type: image/jpeg, 295 kB

DSCF0024.JPG DSCF0024.JPG (314x)

Mime-Type: image/jpeg, 289 kB

DSCF0025.JPG DSCF0025.JPG (312x)

Mime-Type: image/jpeg, 283 kB

DSCF0026.JPG DSCF0026.JPG (303x)

Mime-Type: image/jpeg, 291 kB

DSCF0028.JPG DSCF0028.JPG (322x)

Mime-Type: image/jpeg, 288 kB

DSCF0029.JPG DSCF0029.JPG (313x)

Mime-Type: image/jpeg, 293 kB

05.12.15 16:32
Martin.M

WGF-Premiumnutzer

05.12.15 16:32
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

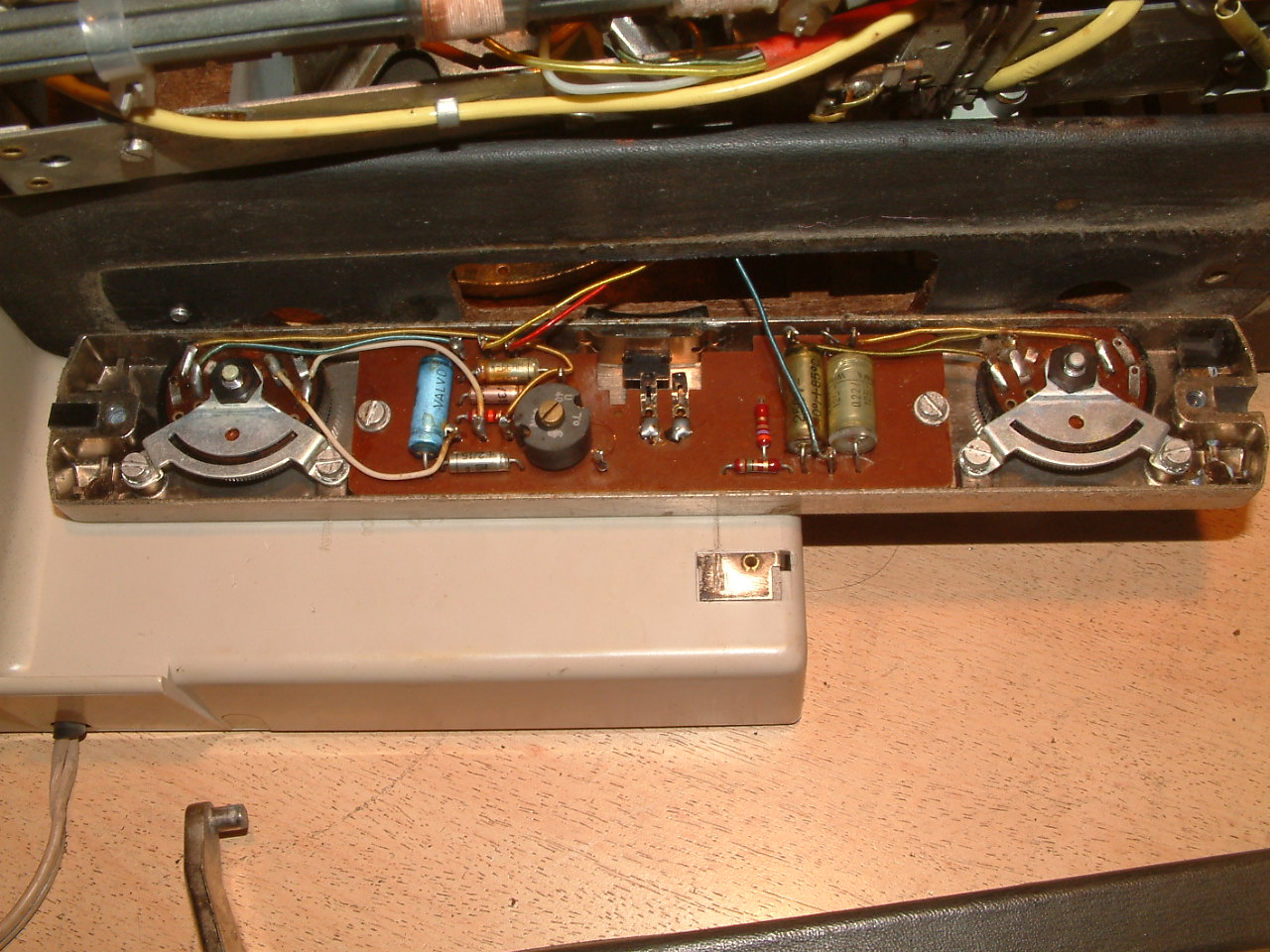

... Restauration: noch am zerlegen

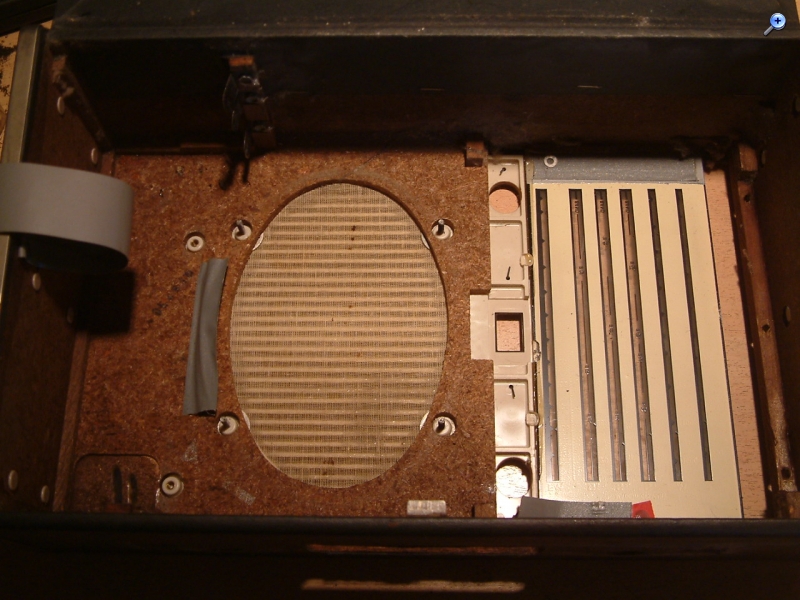

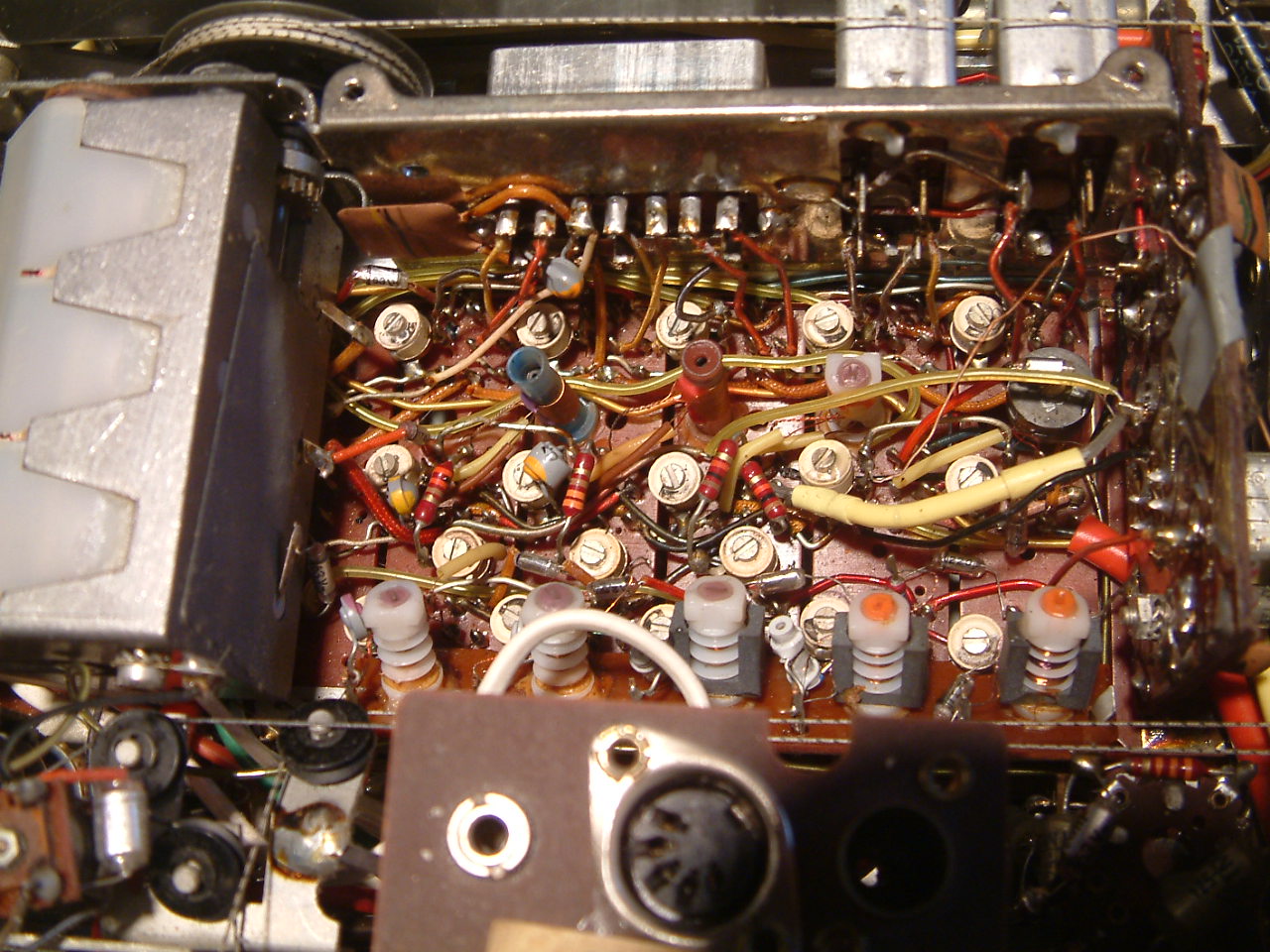

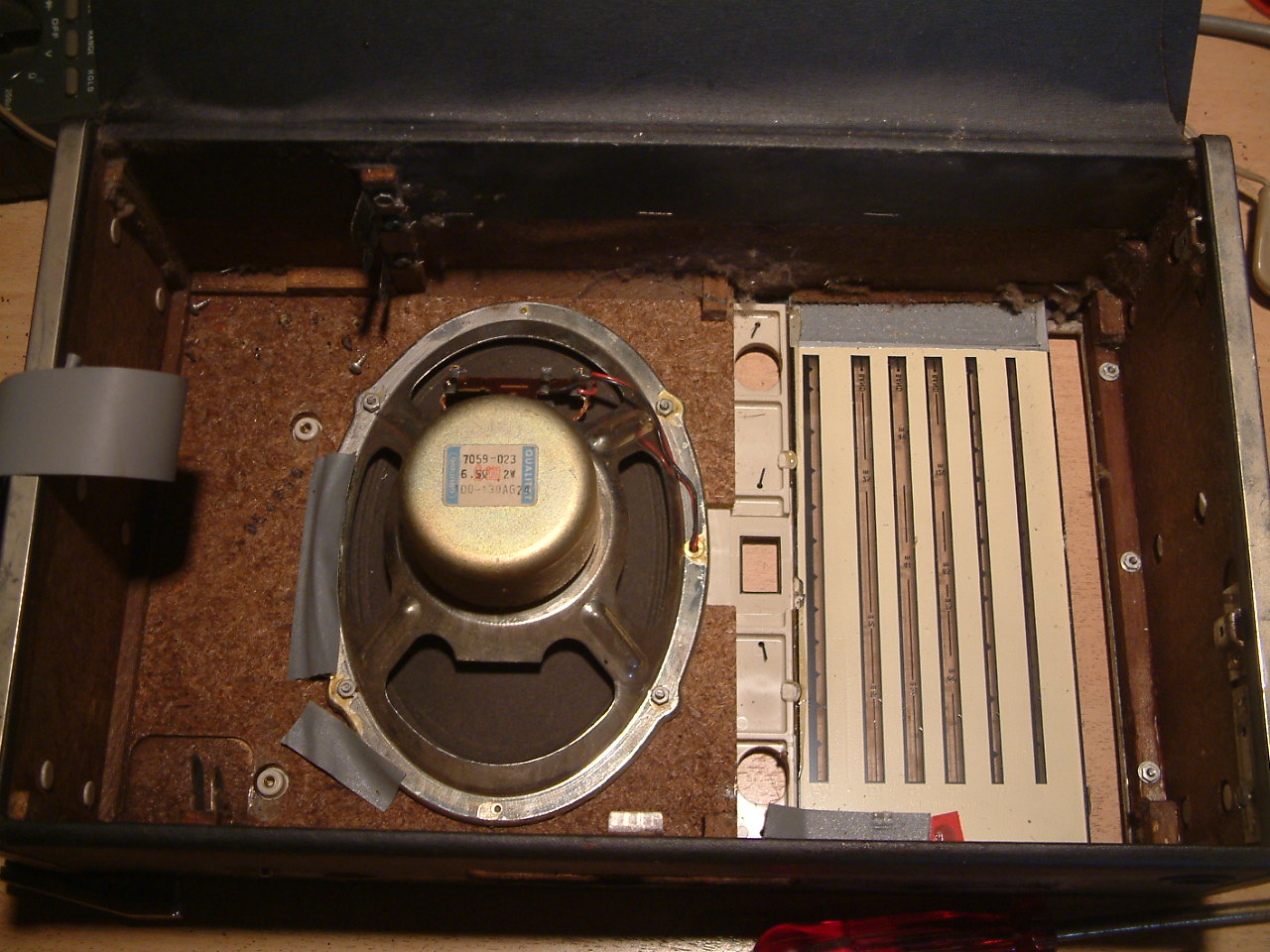

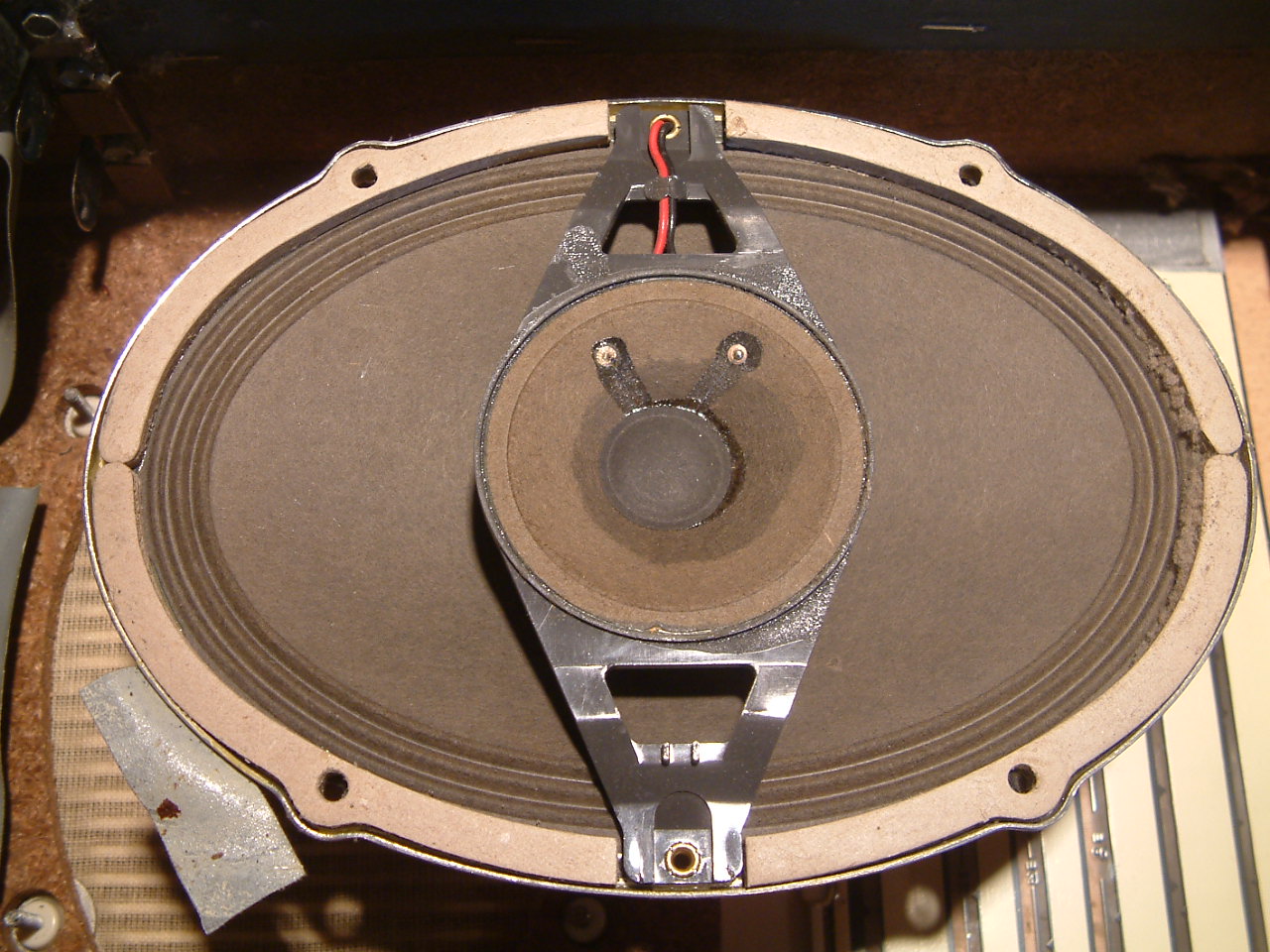

jetzt kommt die alte Qualität ans Tageslicht: Breitbander mit kleinem Hochtöner axial montiert

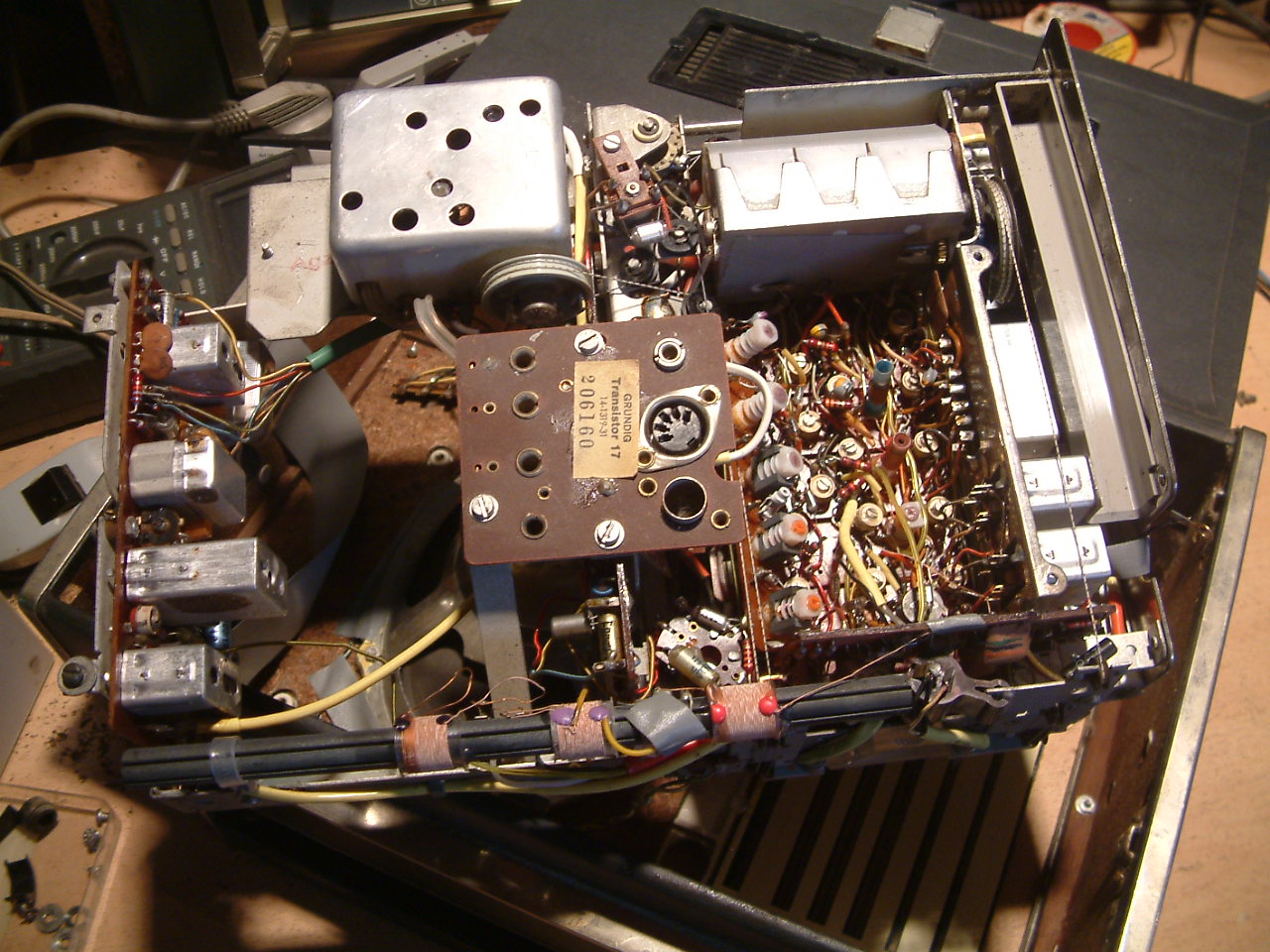

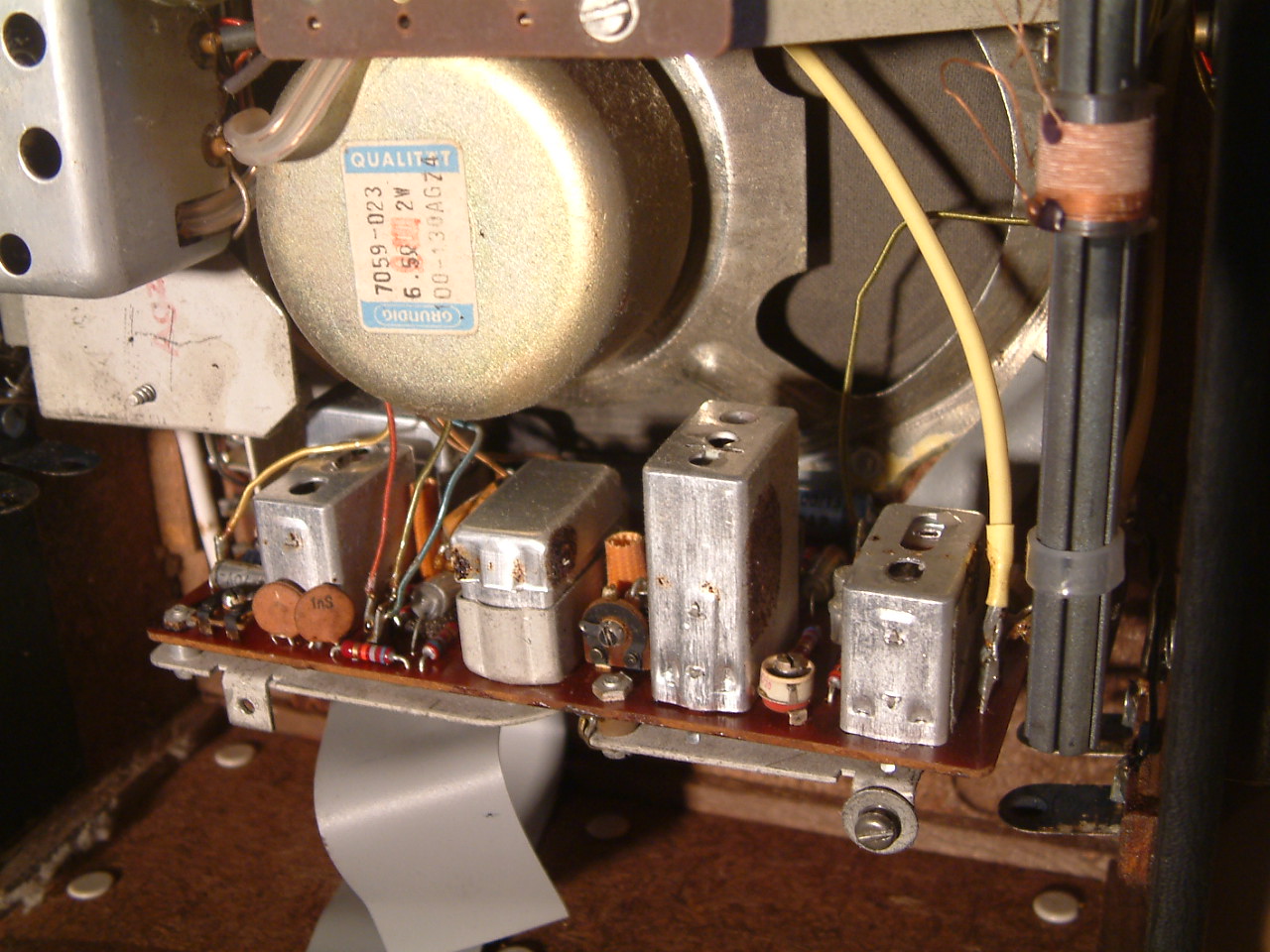

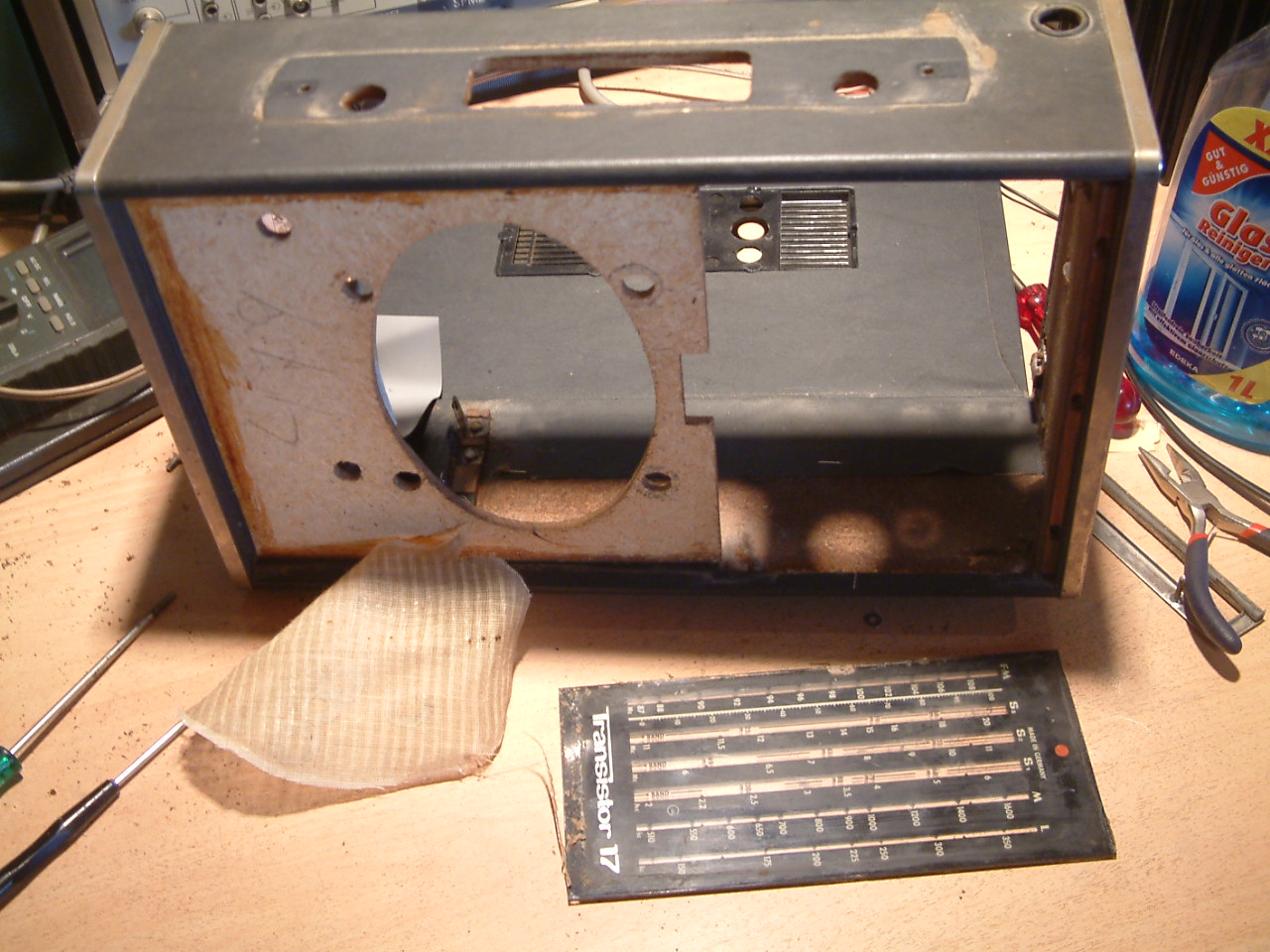

Geschafft, das Radio hat sein Gehäuse nun verlassen.

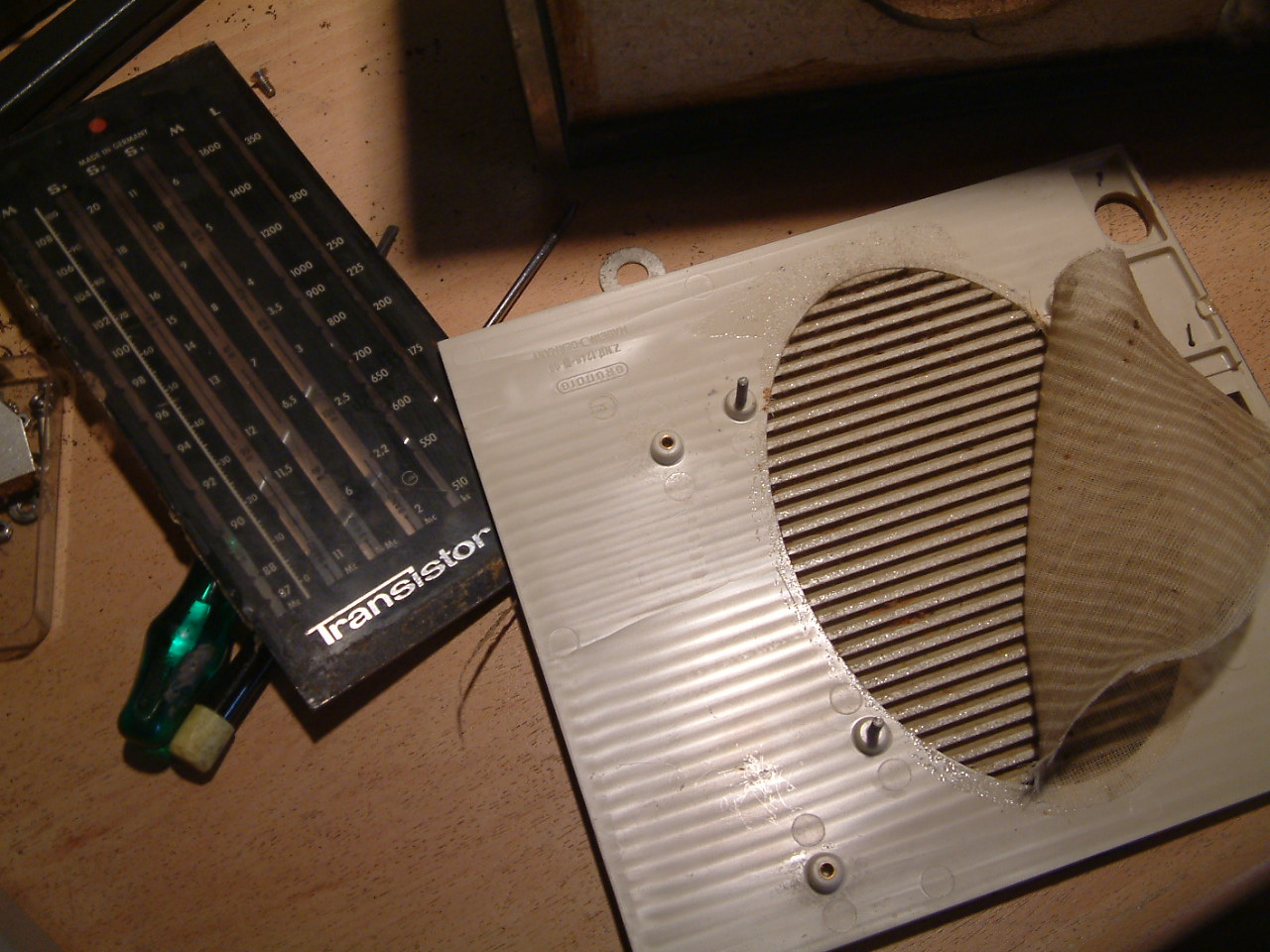

Der Lautsprechergrill, der nach vorn entnommen wird, ist mit einer Art von Phenolharzpampe mit dem Skalenscheibchen welches nach hinten entnommen werden muß, verklebt. Es bleibt kein anderer Weg als diese Verbindung sorgfältig und behutsam zu lösen. Das klebezeug zieht sich wie Kaugummi dabei, wenn es lang genug gezogen ist kann man es mit dem Teppichmesser durchschneiden...



Demontage des Grills. Der wandert weiter Richtung Spülmaschine



Derweil kann ich mich mit dem Gehäuse beschäftigen



lG Martin

Zuletzt bearbeitet am 05.12.15 16:44

Datei-Anhänge
DSCF0030.JPG DSCF0030.JPG (275x)

Mime-Type: image/jpeg, 286 kB

DSCF0031.JPG DSCF0031.JPG (278x)

Mime-Type: image/jpeg, 284 kB

DSCF0032.JPG DSCF0032.JPG (277x)

Mime-Type: image/jpeg, 286 kB

DSCF0033.JPG DSCF0033.JPG (278x)

Mime-Type: image/jpeg, 280 kB

DSCF0034.JPG DSCF0034.JPG (284x)

Mime-Type: image/jpeg, 298 kB

05.12.15 17:11
Martin.M

WGF-Premiumnutzer

05.12.15 17:11
Martin.M

WGF-Premiumnutzer

Re: Grundig Transistor17

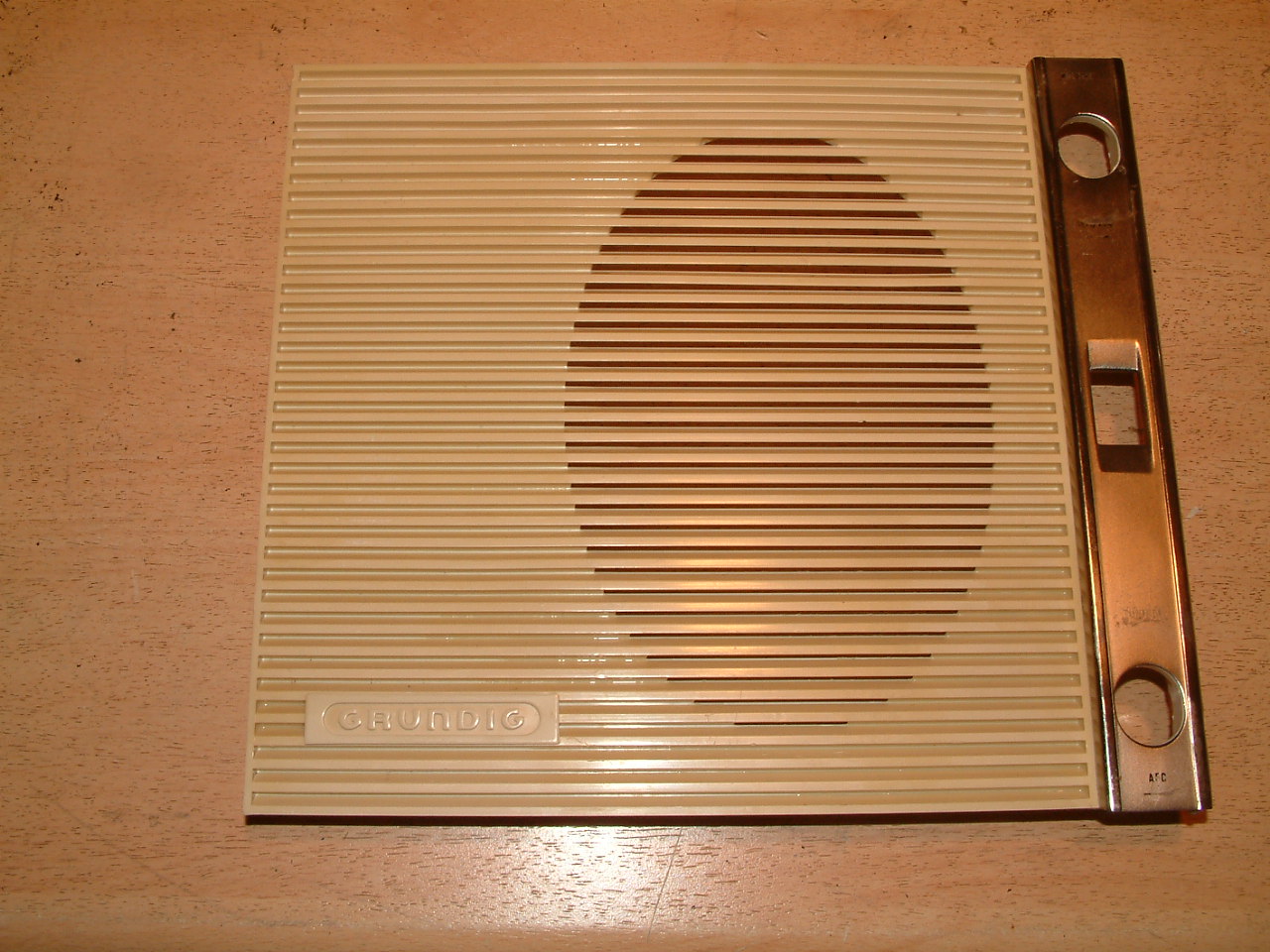

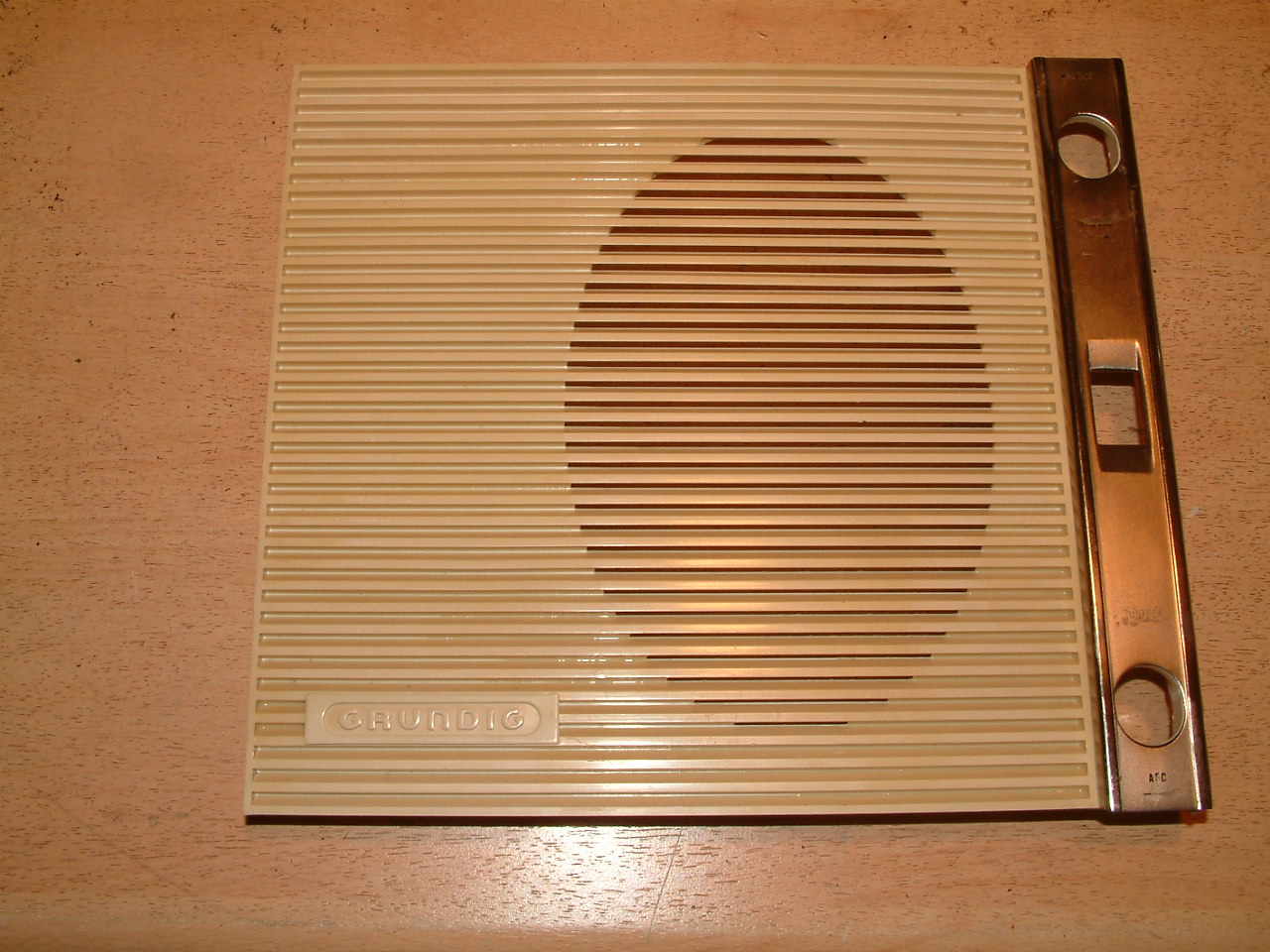

das wär schonmal der Grill
