Hallo zusammen,

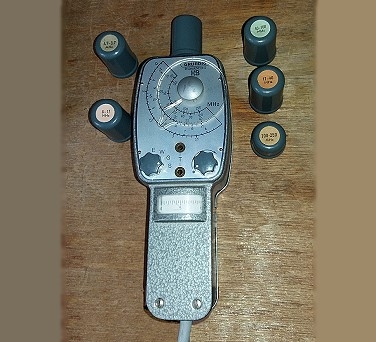

ein kleines Fast-Universalgerät: Der Grundig H & B Resonanzmeter II. Diese Geräteart wird auch Grid-Dipper genannt und kann in Werkstätten, bei Bastelprojekten (auch im bereich Amateurfunk) recht gute Dienste leisten.

Mehr zu diesem Gerät im Wumpus-Online-Museum:

http://www.welt-der-alten-radios.de/auss...etail-1383.html




Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)
Ein Leben ohne Facebook ist möglich und sinnvoll.

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

Datei-Anhänge


regency, foxgolf, Debo und Martin.M gefällt der Beitrag.

Das Dipmeter als Messmittel.

Benötigt wird neben dem Dipmeter ein digitaler Frequenzzähler und möglichst ein Antennenverstärker dessen Eingang eine Drahtschlaufe ( Miniloop) hat, selbiger ist mit dem Frequenzzähler zu verbinden.

Messen.

Resonanz mit dem Dipmeter ermitteln, dann das Dipmeter mit der Spule in die Nähe der Drahtschlaufe halten, der Zähler zählt nun sofort das Dipmeter aus und zeigt die Frequenz genau an. Im Gegensatz zu einem direkt gekoppelten Zähler kommt es beim Prüfling nicht zu einer Verstimmung durch den Messaufbau.

Bei selbstgebastelten Dipmetern ist es ratsam gleich einen F-Zähler (Chinamodul, sehr billig) zum Direktablesen der Dipfrequenz einzubauen. Bei Oldies wäre dies eine Verbastelung und kommt so nicht in Betrachtung.

lG Martin
