Über einen EMG Funktionsgenerator

hallo alle,

ich erwarb vor kurzen recht günstig einen EMG Funktionsgenerator "Sinus verzerrt".

Das Gerät bietet Rechteck, Dreieck, Rampe links und rechts, Sinus.
Es ist kein echter Sinus sondern eher eine Art "Kompromissgenerator" der sich den Sinus mit einer dreistufigen Amplitudenzurechtbiegeschaltung aus dem Dreiecksignal zusammenschustert. Entsprechend sieht das Ergebnis aus, die Flanken sind so gerade dass sie ihren Ursprung nicht leugnen können, die Abrundung ist recht gelungen.

Die genannte Verzerrung besteht im wesentlichen aus einer Flickstelle auf den Amplitudenkappen, bei hohen Frequenzen ist sie ausgeprägter, bei niedrigen läßt sich das so justieren dass sie fast verschwunden ist.

Die interessante Frage ist die: Wie kommt man dem bei?
Das Gerät betreibt 3 Stück 741 die am Geschehen beteiligt sind sowie eine größere Zahl Transistoren.
Nachgesetzt ist ein Gegentaktverstärker in A Betrieb der die Anpassung an 50 Ohm erledigt.

Bilder.

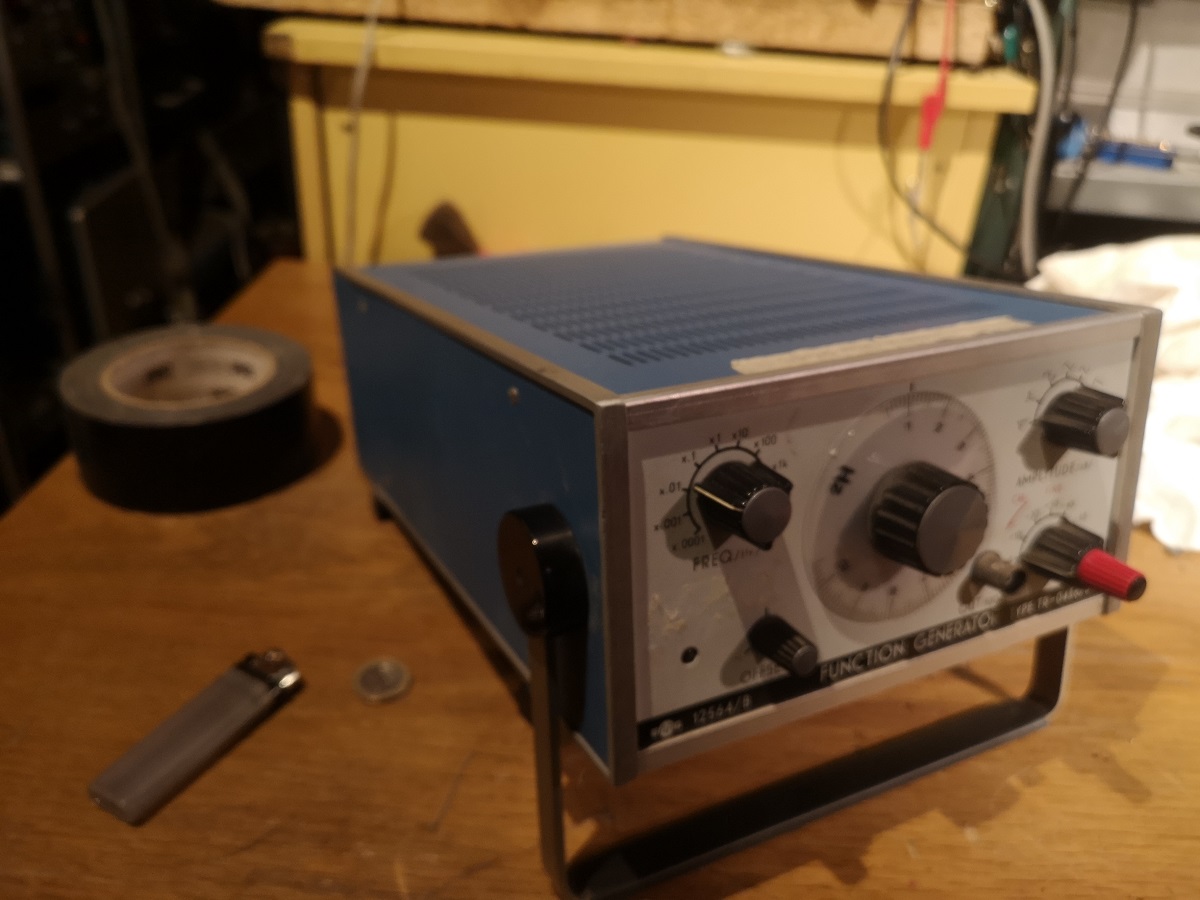

Gerät.

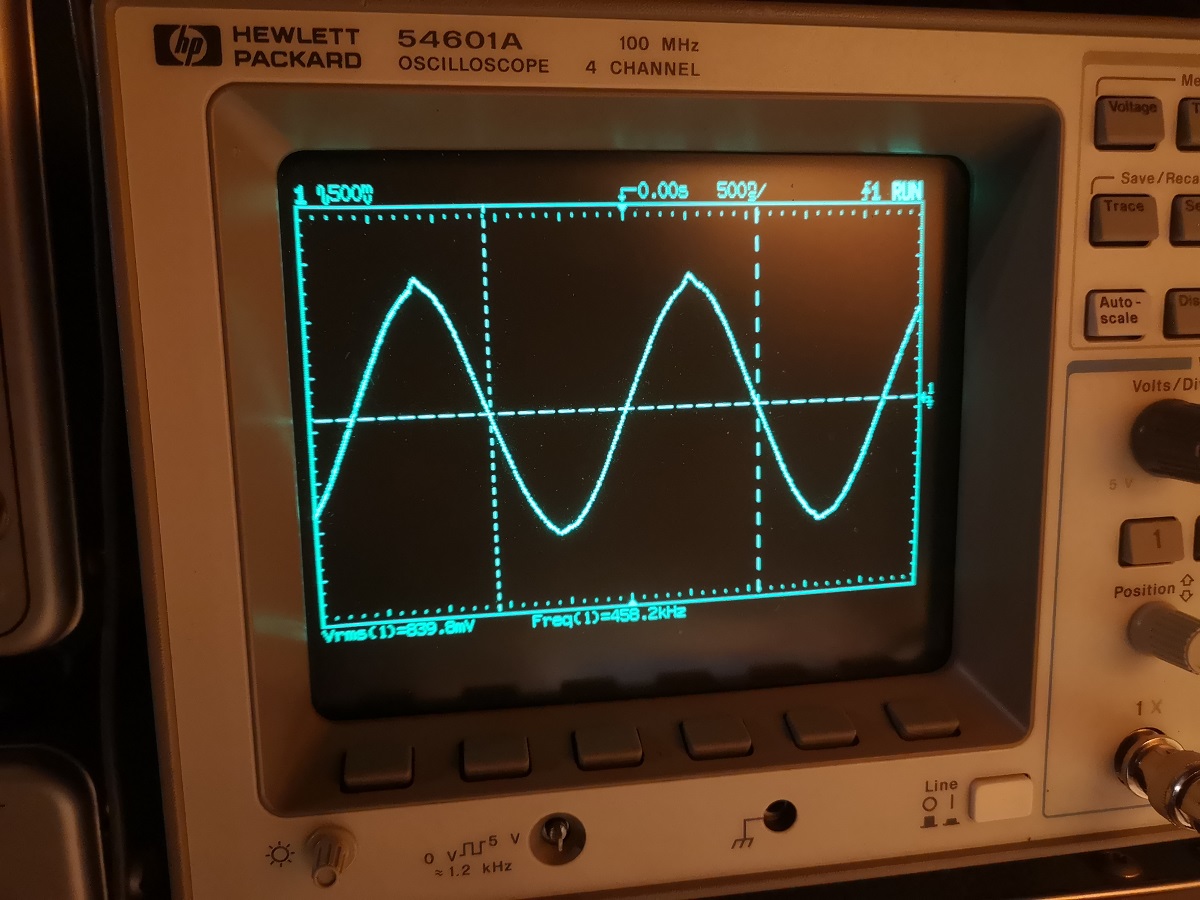

So kam es an. Die Flickstelle ist hier noch riesig.

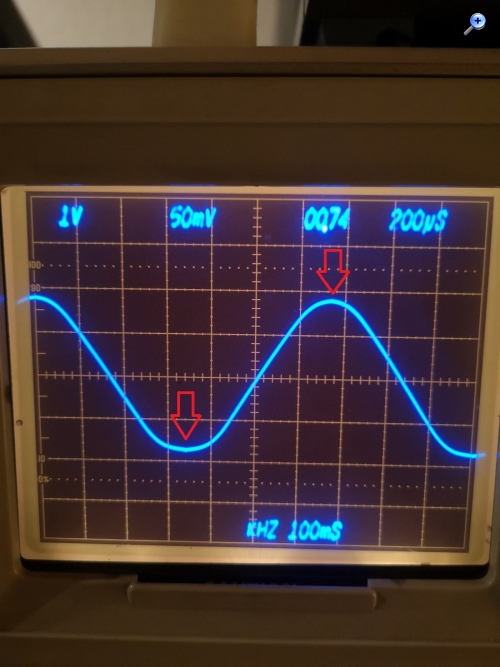

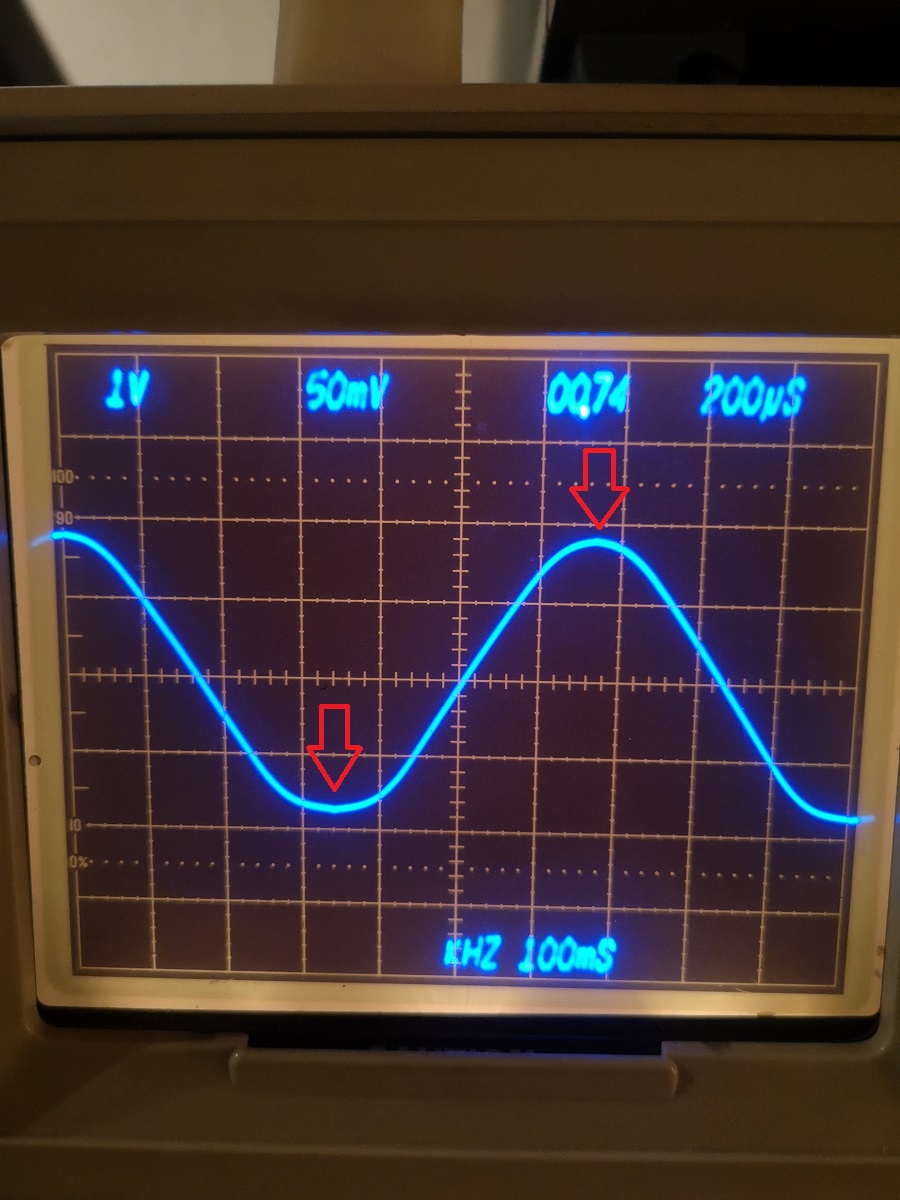

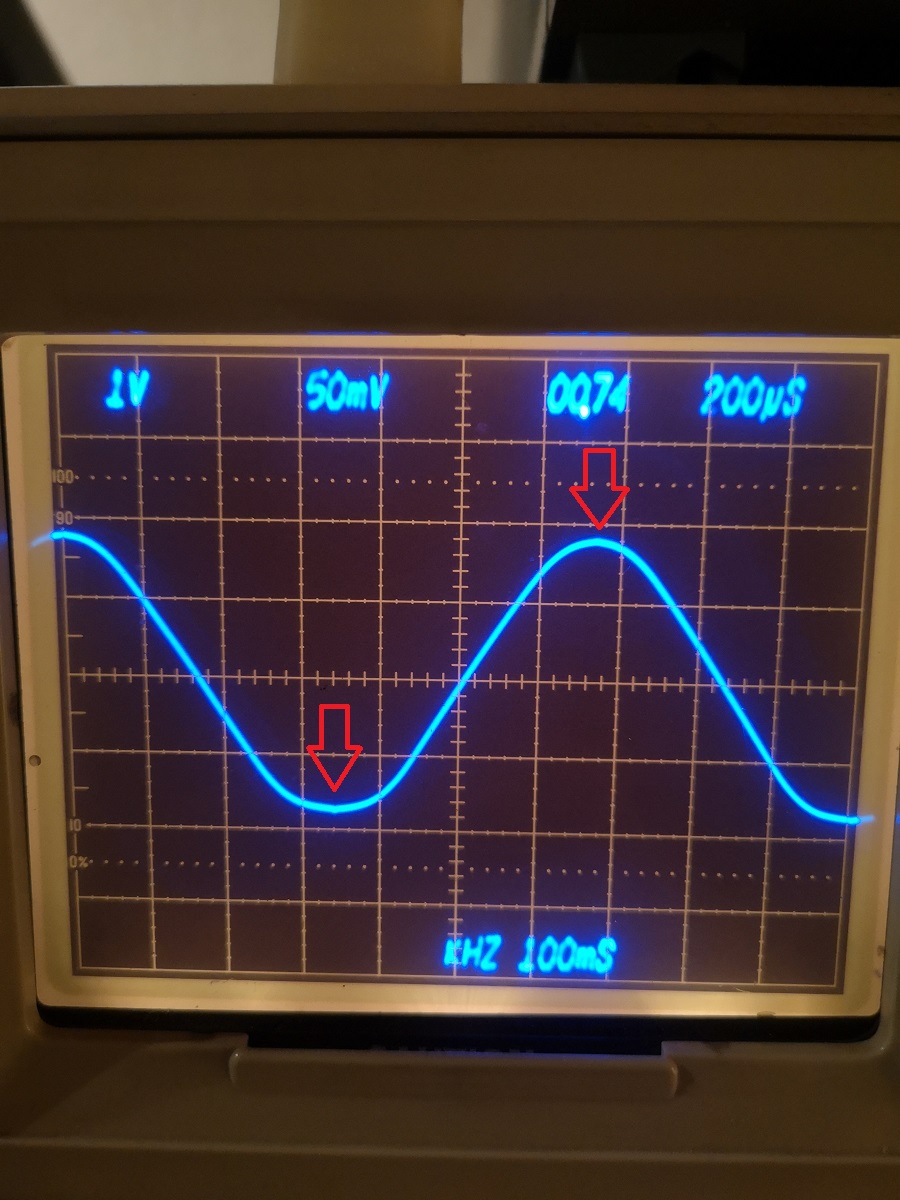

hier sieht es schon besser aus, unten ist sie breiter als oben.

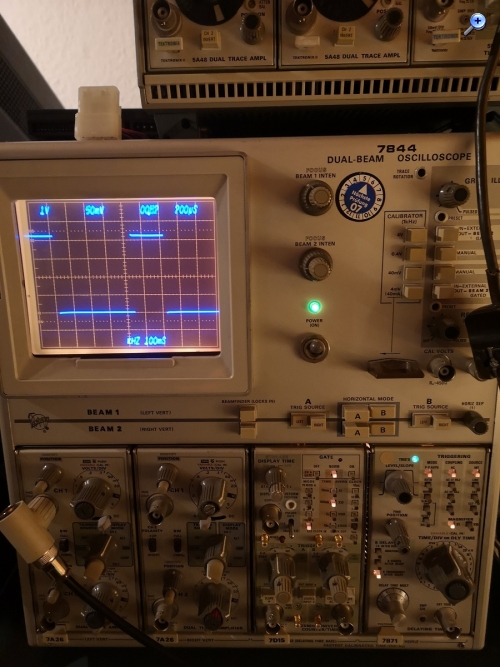

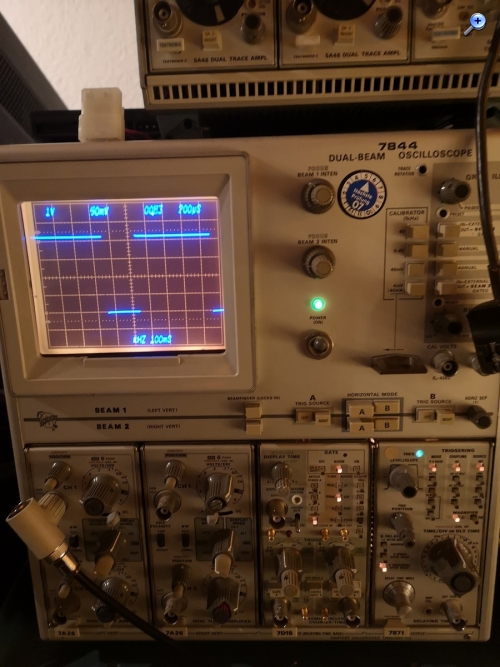

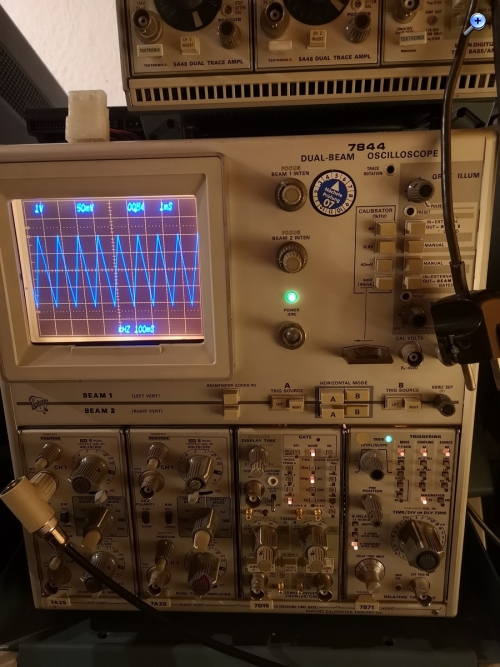

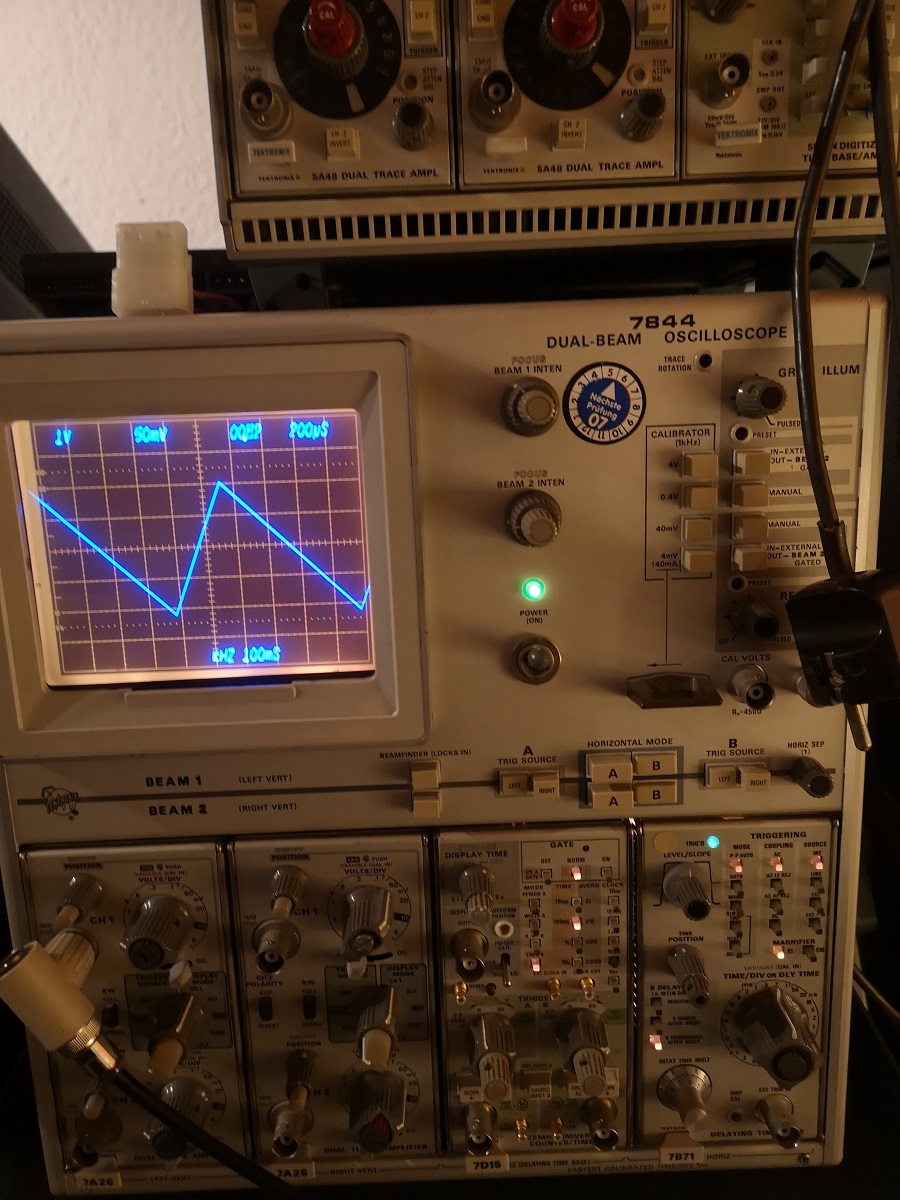

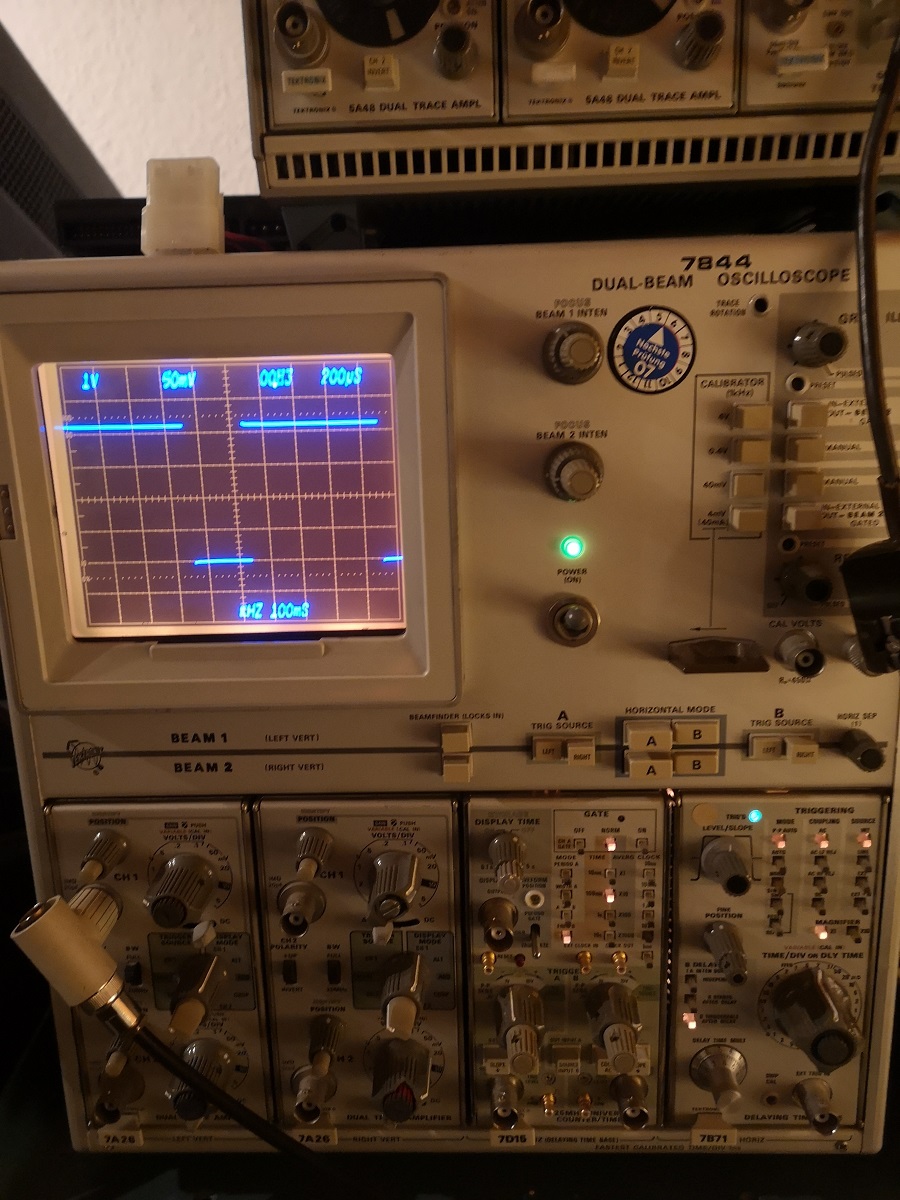

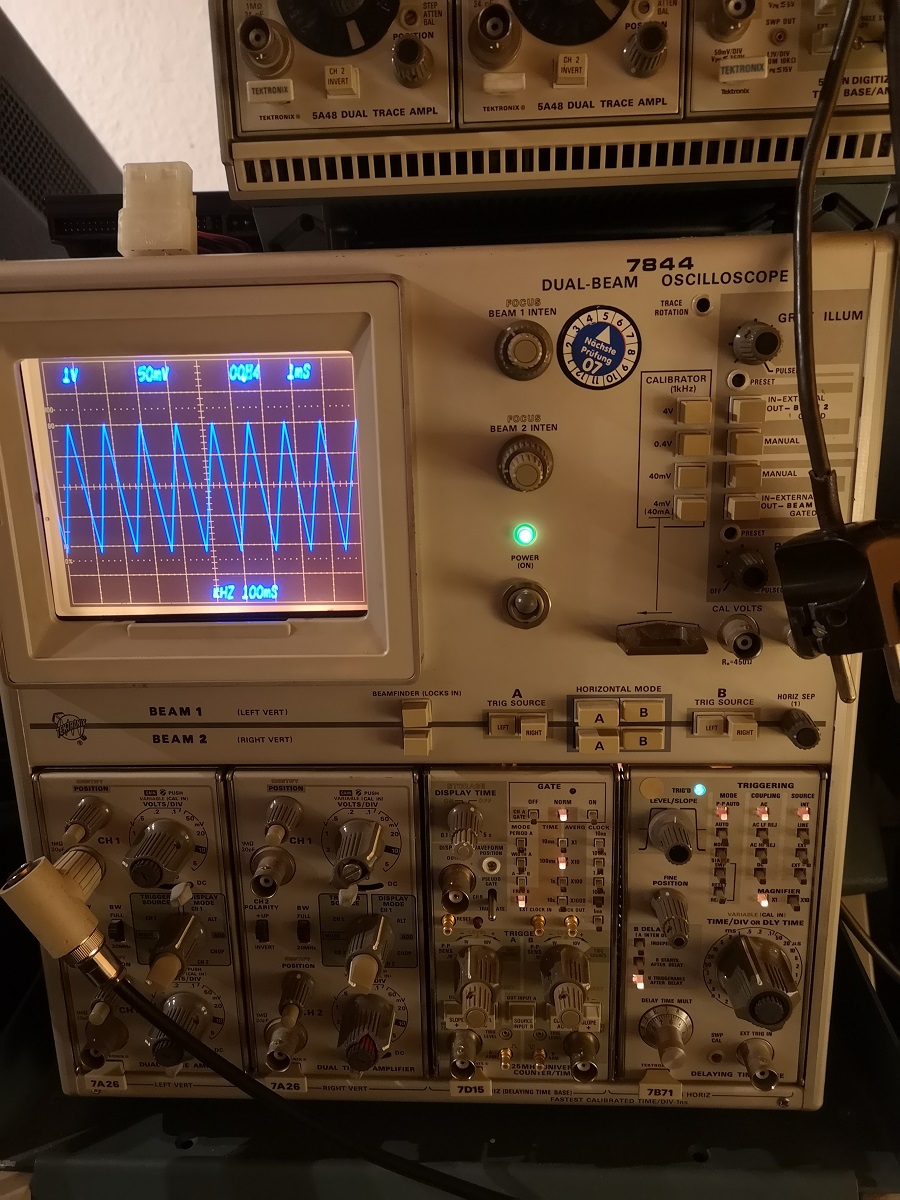

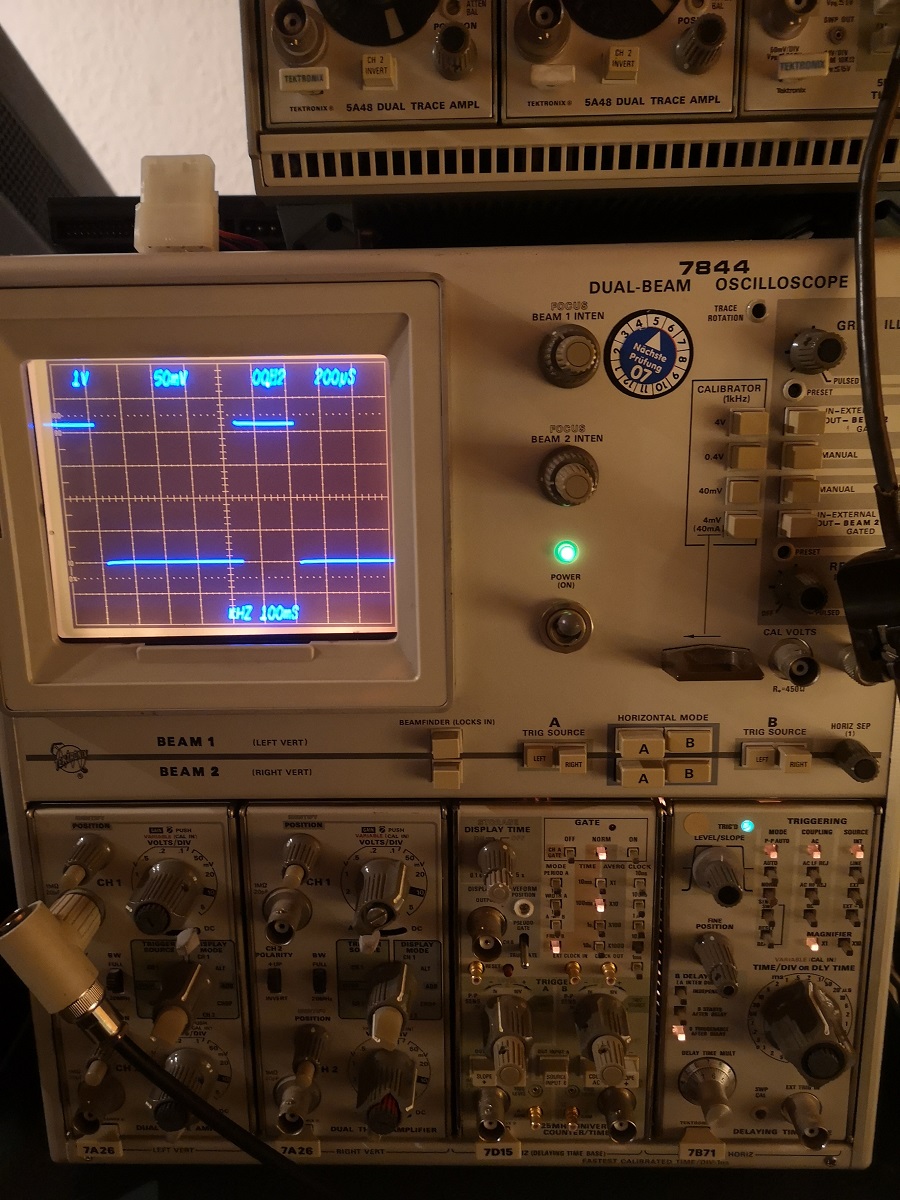

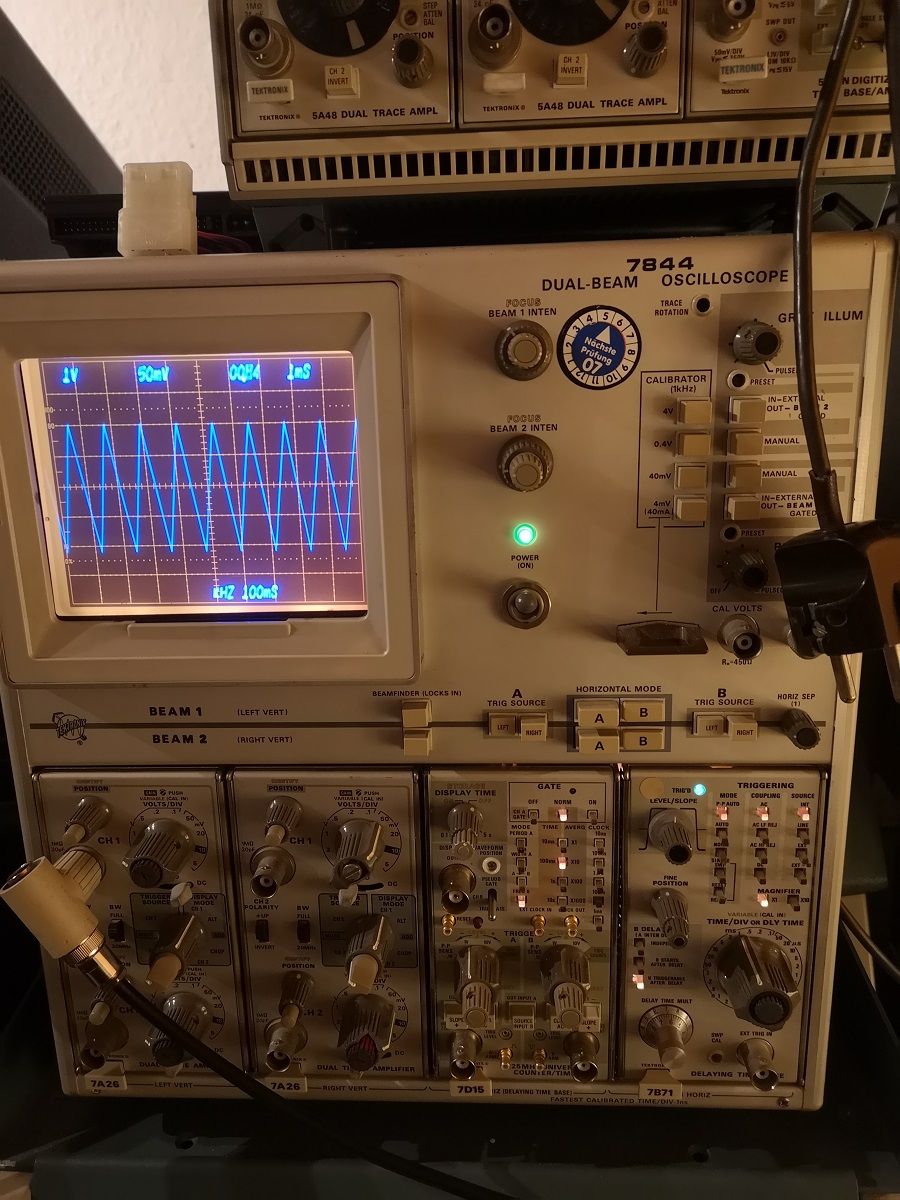

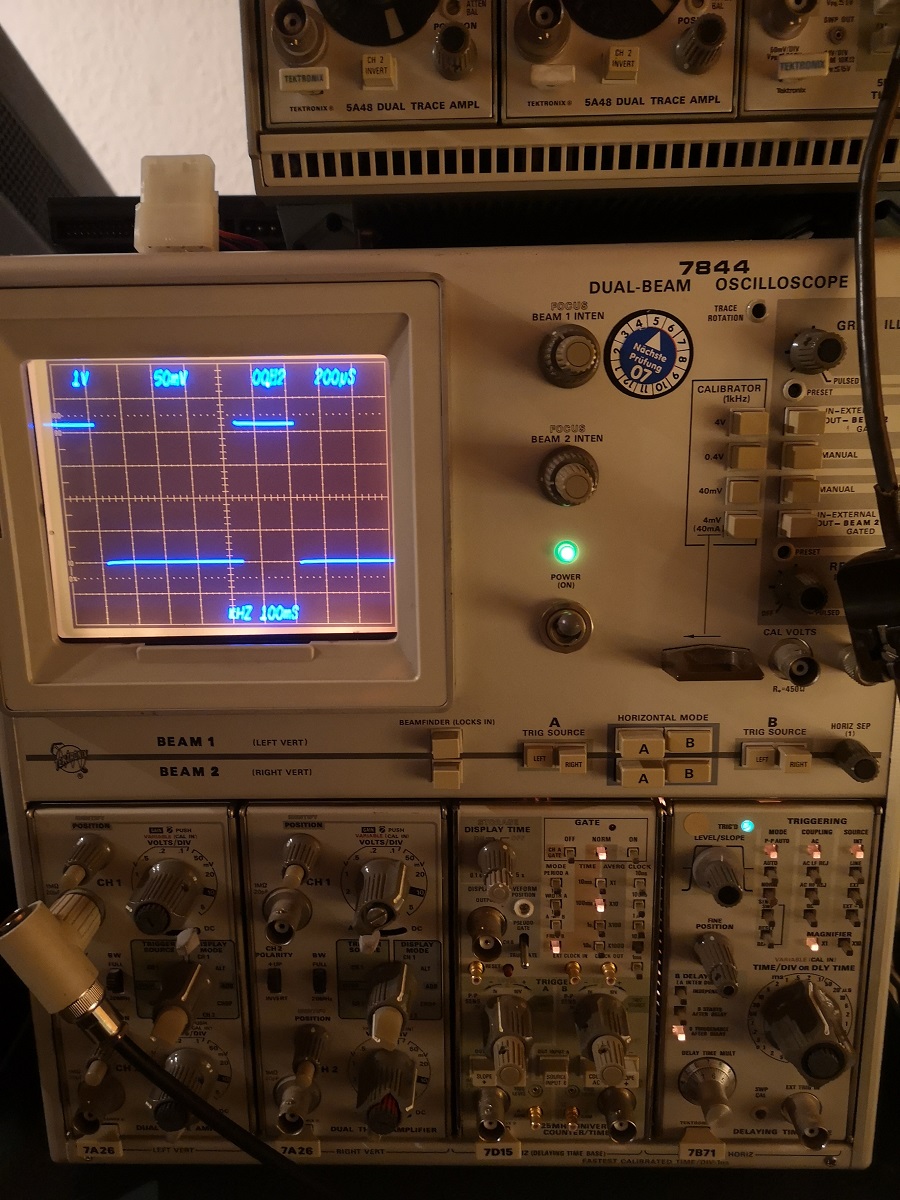

Andere Signalformen sind OK.








Eventuell hilft ein Austausch der drei 741 gegen bessere OP

lG Martin
