Direkter Röhrenvergleich: Phonometer 7927 von Philips

Angeregt durch den interessanten Beitrag von Walter über das LOEWE Kleinprüfgerät,

https://www.wumpus-gollum-forum.de/forum...&thread=293

möchte ich auch ein einfaches Prüfgerät für den Radiotechniker aus den 30er Jahren vorstellen.



Es geht um das "Phonometer Typ 7927". Damit lassen sich zwei End- oder Gleichrichterröhren im Radiogerät "live" gehörmäßig vergleichen!
Man wollte so -im Beisein des Besitzers- den Zustand der verdächtigen Röhre demonstrieren.

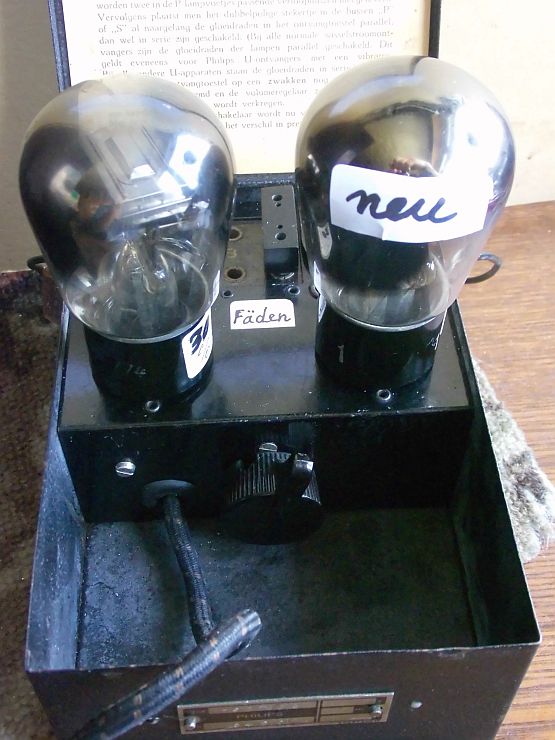

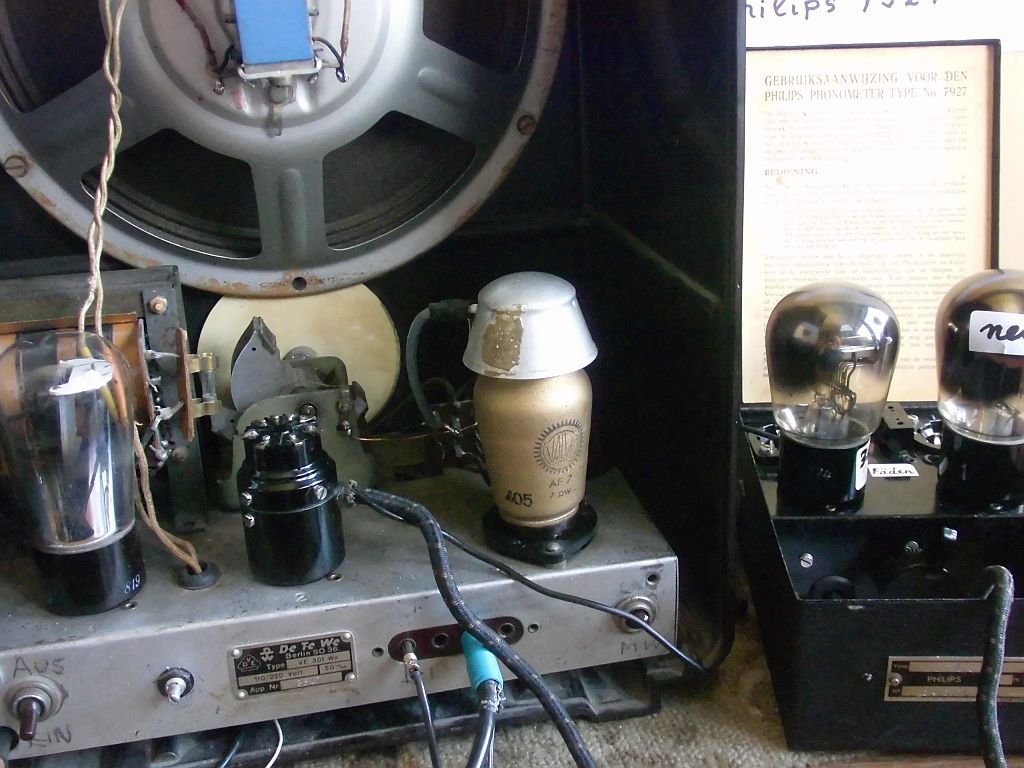

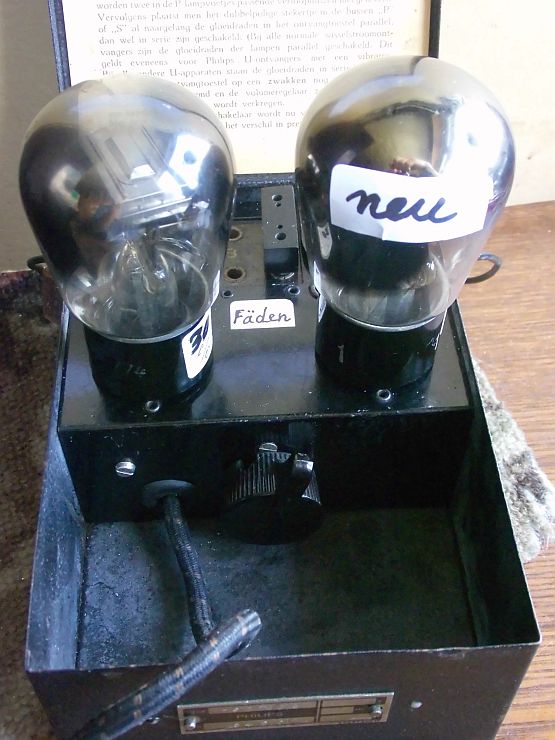

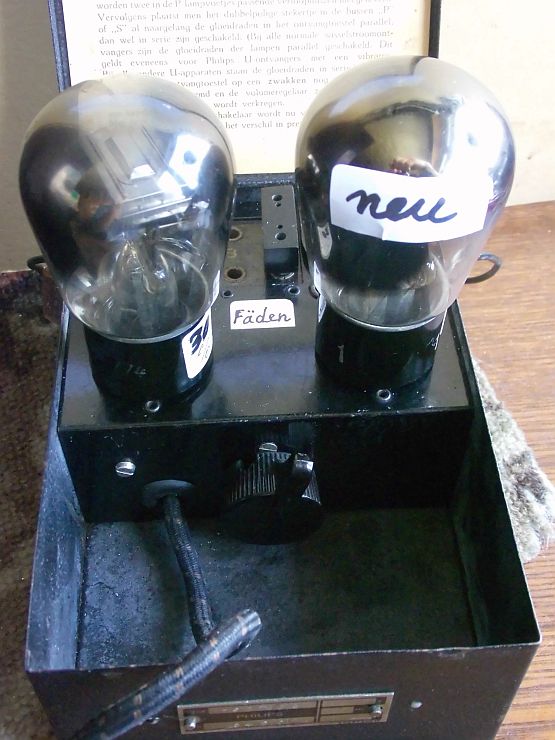

Dazu wird die fragliche Endröhre (hier die RES164) entfernt und in die linke Fassung des Testkästchens gesteckt. In die rechte setzt man eine neue Röhre gleichen Typs ein. Ein Stecker mit Europa- und Außenkontaktsockel stellt die Verbindung zum Radio her.



Mit dem Umschalter kann man nun während des Betriebs zwischen der alten und neuen Röhre wählen und den Unterschied beurteilen.
Einfach und ergreifend.....

Durch die zusätzlichen Kapazitäten ist die Anwendung für HF-Stufen ungeeignet.

Gruß aus NL, Wolfgang

Datei-Anhänge
a-17.JPG a-17.JPG (93x)

Mime-Type: image/jpeg, 142 kB

a-20.JPG a-20.JPG (95x)

Mime-Type: image/jpeg, 90 kB
