AM-Modulator für Mittelwellenradios
  •
 1 2 3 4 5
 1 2 3 4 5
02.01.24 10:02
WalterBar

WGF-Premiumnutzer

02.01.24 10:02
WalterBar

WGF-Premiumnutzer

Re: AM-Modulator für Mittelwellenradios

Hallo Hajo, hallo zusammen,

das Ergebnis ist beachtlich im Hinblick auf die geringe Bauteilanzahl.
Eine direkte Verbindung zum Generator (Heimsenderchen, Prüfsender, Modulator,
wie auch immer) ist nicht nötig. Die induktive Kopplung ist zulässig.
Ob es einen Grund der Beanstandung geben könnte, entscheidet die gemessene,
magnetische Feldstärke in 10m Abstand zur Quelle. Die Grenzwerte stehen
in der Amtsblatt Vfg. 4/2010 geändert mit Vfg. 4/2014:

Allgemeinzuteilung von Frequenzen im Frequenzbereich 9 - 30 000 kHz
für induktive Funkanwendungen.

Wie schnell der Pegel nach wenigen Metern abfällt, können Besitzer
von Autos ohne mechanischen Schlüssel selbst austesten, wenn sie ein Empfangs-
gerät für 122 kHz haben. Dort wird man Impulse feststellen, die um 70dB
über dem Rauschen liegen und bis zur dritten Oberwelle nachweisbar sind.

Die Linearität der Modulation lässt sich durch einen zweiten Transistor
verbessern, wie beispielsweise im AMT3000, der nicht mehr hergestellt wird:

https://www.wumpus-gollum-forum.de/forum...&thread=310

Insbesondere die Dimensionierung des Dynamikkompressors ist hilfreich und
sehr empfehlenswert. Der Klirrfaktor lag bei 1%, NF-Übertragung bis 10 kHz,
und mit einer Steckbrücke liess sich eine Höhenanhebung realisieren.

Gruss
Walter

Zuletzt bearbeitet am 03.01.24 08:59

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
02.01.24 16:13
Hajo

WGF-Nutzer Stufe 3

02.01.24 16:13
Hajo

WGF-Nutzer Stufe 3

Re: AM-Modulator für Mittelwellenradios

@Jan

Natürlich hast Du Recht, der Hinweis auf die Vorschrift sollte in einem solchen Beitrag nicht fehlen, das hatte ich vergesse. Will unserem Admin auf keinen Fall unnötige Sorgen bereiten.

@Walter

Danke für den Hinweis auf das Amtsblatt.
Mit einem zweiten Transistor wäre der Bauteileaufwand ja immer noch gering, das werde ich mal testen.
Entweder ein Fet am Hochpunkt der Schwingkreisspule über eine kleine Kapazität oder ein Bipolartransistor über induktive Kopplung, mal schauen.


Gruß in die Runde
Hajo

12.01.24 21:34
regency

WGF-Premiumnutzer

12.01.24 21:34
regency

WGF-Premiumnutzer

Re: AM-Modulator für Mittelwellenradios

Hallo zusammen,

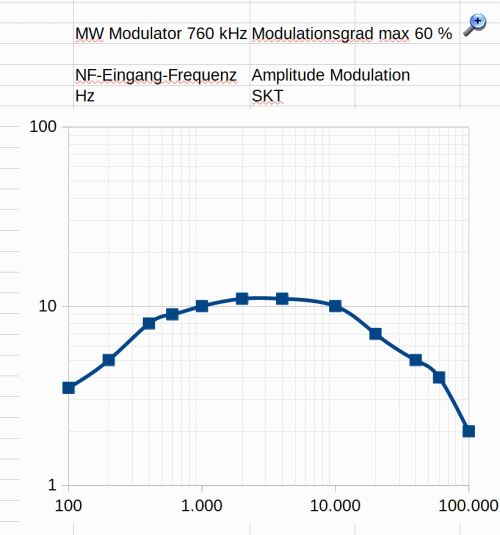

habe eingegossene Zweikammer 1:10 NF-Trafos (50Hz-10 kHz) für die Printmontage bestellt und damit den Frequenzgang der modulierten NF bestimmt. Hier das Ergebnis. Es ist eine leichte Höhenanhebung festzustellen, was für die Qualität nicht schlecht ist, weil das den schmalen Bandbreiten im Mittelwellen-Radio etwas entgegenwirkt.
Viele Grüße
Jan (regency)

Datei-Anhänge
Frequenzgang-Modulator.gif Frequenzgang-Modulator.gif (11x)

Mime-Type: image/gif, 50 kB

08.02.24 22:04
regency

WGF-Premiumnutzer

08.02.24 22:04
regency

WGF-Premiumnutzer

Re: AM-Modulator für Mittelwellenradios

Hallo WGF-Freunde,
die nächste Variante funktioniert mit einer großen Luftspule als Teil des Oszillators, deren induktives Feld im Umkreis von einem halben Meter völlig ausreicht, um alte Röhren- und Transistor-Mittelwellenradios ohne Drahtverbindung zu bespielen. Hier ein Kurzvideo von 1 Minute mit drei verschiedenen Radios.

https://youtube.com/shorts/PpqZnRqPtw4

Viele Grüße
Jan

09.02.24 13:20
Hajo

WGF-Nutzer Stufe 3

09.02.24 13:20
Hajo

WGF-Nutzer Stufe 3

Re: AM-Modulator für Mittelwellenradios

Hallo Jan

Das ist ja lustig, Deine "Sendespule" sieht der meinen zum Verwechseln ähnlich und die Modulation hört sich sehr sauber an - ich gratuliere.
Habe bei meinem Projekt nun doch ein wenig mehr Aufwand getrieben aber mit solch einer Spule brauchen wir uns wegen der Vorschriften gewiß keine Sorgen machen.

Gruß in die Runde
Hajo

09.02.24 14:11
regency

WGF-Premiumnutzer

09.02.24 14:11
regency

WGF-Premiumnutzer

Re: AM-Modulator für Mittelwellenradios

Dann lass mal sehen! Und spendiere mir einen Daumen hoch im Kanal... 😊

09.02.24 21:10
Hajo

WGF-Nutzer Stufe 3

09.02.24 21:10
Hajo

WGF-Nutzer Stufe 3

Re: AM-Modulator für Mittelwellenradios

Daumen hoch würde ich gerne machen aber ich bin dort nicht angemeldet.
Wenn es Dir nichts ausmacht, für die Vorstellung des Modulators Deinen Faden zu mißbrauchen, kann ich das gerne tun aber vielleicht wäre es besser einen anderen aufzumachen.

Gruß in die Runde
Hajo

09.02.24 21:25
regency

WGF-Premiumnutzer

09.02.24 21:25
regency

WGF-Premiumnutzer

Re: AM-Modulator für Mittelwellenradios

Wenn es nicht völlig was anderes geworden ist, gerne hier.

Wenn ich dann mein Endprodukt in Form habe, will ich es natürlich hier vorstellen. Es soll einfach bleiben, weil komplizierter geht immer.

Grüße
Jan

09.02.24 22:53
Hajo

WGF-Nutzer Stufe 3

09.02.24 22:53
Hajo

WGF-Nutzer Stufe 3

Re: AM-Modulator für Mittelwellenradios

OK Jan, und Danke, dann werde ich morgen etwas schreiben. Kompliziert ist mein Ansatz nicht - einfach eine Gilbertzelle mit etwas Drumherum.
Möglichst einfach ist auch meine Devise.

Gruß in die Runde
Hajo

10.02.24 18:11
Hajo

WGF-Nutzer Stufe 3

10.02.24 18:11
Hajo

WGF-Nutzer Stufe 3

Re: AM-Modulator für Mittelwellenradios

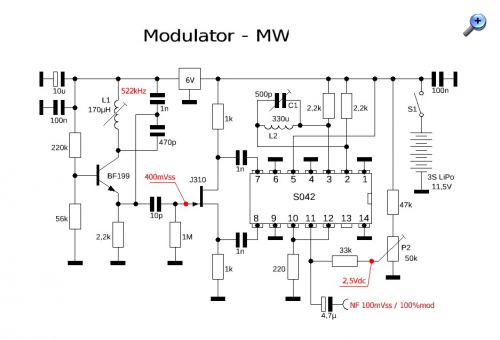

Manchmal kommt man zu einem Radio, wie die Jungfrau zum Kinde. So geschehen kürzlich in unserem Reparaturkaffee, als jemand ein Stern-Radio "Ilmenau" mit der Bemerkung abgab, er könne damit nichts mehr anfangen, weil kein UKW Empfang möglich ist. Da ihn niemand haben wollte, habe ich mich seiner angenommen und nach der Instandsetzung mußte nun ein Modulator her. Nach einigen Versuchen mit verschiedenen Schaltungslösungen schien mir der Vorschlag von Herrn Drabek in diesem Faden (Post 19) am geeignetsten zu sein, denn der Aufwand sollte sich in Grenzen halten. Nach einigen Optimierungen auf dem Steckbrett ist schlußendlich die folgende Schaltung entstanden.



Oszillator und Mischer bieten nichts Besonderes, durch die Phasenumkehrstufe erspart man sich das Trafowickeln, wenn das IC symmetrisch angesteuert werden soll. Am Mischerausgang ist eine abgestimmte "Sendespule" vorgesehen. Der HF Pegel reicht gerade für eine Entfernung von 1-2 Metern, je nach Empfindlichkeit des RX. Außerhalb des Zimmers ist kein Signal mehr aufnehmbar.

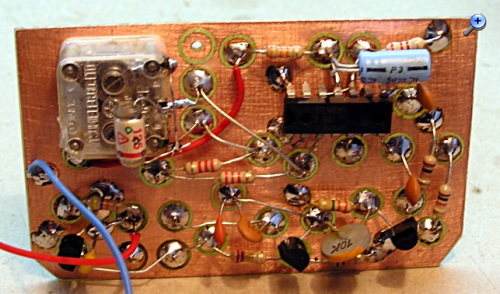

Da ich mir unsicher war, ob die Versuchsschaltung vom Steckbrett auch im endgültigen Aufbau 1:1 funktionieren würde, ist das Ganze in Lötinseltechnik entstanden, um eventuelle Änderungen leichter ausführen zu können, was sich jedoch als überflüssig erwiesen hat.

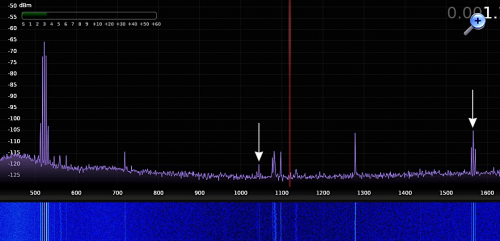

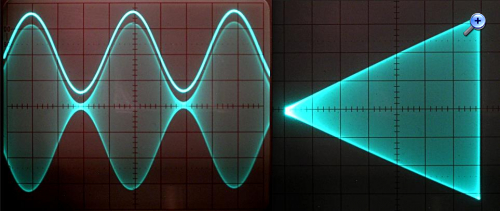

Oszillogramm und Modulationsdreieck sehen ganz ordentlich aus und die Oberwellendämpfung sollte auch ausreichend sein, soweit ich das beurteilen kann. Im Spektrum markieren die weißen Pfeile die erste und zweite Oberwelle.

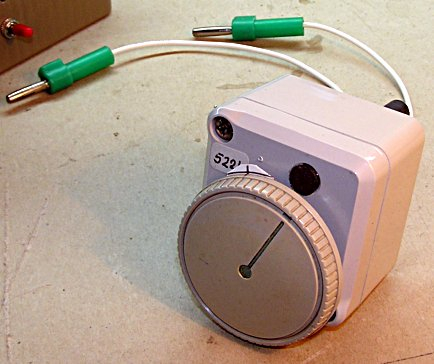

Da das Radio keine Ferritantene hat, dient empfängerseitig ein kleiner Koppler zum Einspeisen des Signals. Der besteht lediglich aus einem Mini-Ferritstäbchen, einer MW-, sowie einer Koppelspule und einem Foliendrehko.



Und das war dann auch schon das ganze Hexenwerk



Gruß in die Runde
Hajo

Zuletzt bearbeitet am 10.02.24 18:16

Datei-Anhänge
Mod S042.jpg Mod S042.jpg (5x)

Mime-Type: image/jpeg, 75 kB

Mod-löt.JPG Mod-löt.JPG (4x)

Mime-Type: image/jpeg, 79 kB

Mod-osz.jpg Mod-osz.jpg (7x)

Mime-Type: image/jpeg, 51 kB

Mod-spek.JPG Mod-spek.JPG (4x)

Mime-Type: image/jpeg, 99 kB

Mod-koppl.JPG Mod-koppl.JPG (5x)

Mime-Type: image/jpeg, 40 kB

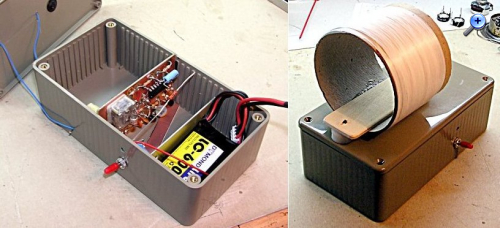

Mod.geh.jpg Mod.geh.jpg (4x)

Mime-Type: image/jpeg, 77 kB
