Hallo Nobby.

was ist das 2. Bild von Links ?

Hallo Joerg,

na, da woll'n wir mal gnädig sein. Von drei Buchstaben darf schon mal einer fehlerhaft sein
Ansonsten - bin begeistert .......

Was meinst Du mit Frequenz 1,2kHz ?

Viele Grüße
Bernd

Hallo Funkenfreunde,

ja der Fehlerteufel hat hier wirklich zugeschlagen. Danke für eure
Korrekturen.

Das Video habe ich mit Kommentaren zur Verwechslung E mit F hinterlegt und auch
erwähnt, dass das WGF ja schon seit 1996 online ist. Das hatte ich nicht mehr genau auf dem
Schirm.

Fazit: Kamara an und losgefaselt geht manchmal halt nach hinten los.

Das Video ist ansonsten aber gut gelungen und zeigt alle notwendigen Komponenten im Projekt. Deswegen lass ich es
so...trotz der Peinlichkeit.

MB-RADIO:

---

Was meinst Du mit Frequenz 1,2kHz ?

Zuletzt bearbeitet am 23.11.13 18:12

Hallo Bernd!

Beim zweiten Bild von links ist der Elektrolytische Detektor zu sehen. Die Funktion wird so erklärt: "Die an den Elektroden angelegte Gleichstromspannung wird der Polarisationsspannung annährend gleich gemacht, so das nur ein ganz schwacher Strom durch die Zelle hindurchgeht, den man an einem Rauschen im Telephon wahrnimmt. Durch eine gedämpfte Welle wird die Polarisation auf kurze Zeit zum Verschwinden gebracht und es kann stärkerer Strom durch die Zelle und das Galvanometer G oder das Telephon T Fließen."
Soweit die Erklärung in dem alten Fachbuch.

MFG Nobby

Hallo Bernd, hallo Nobby, hallo zusammen,

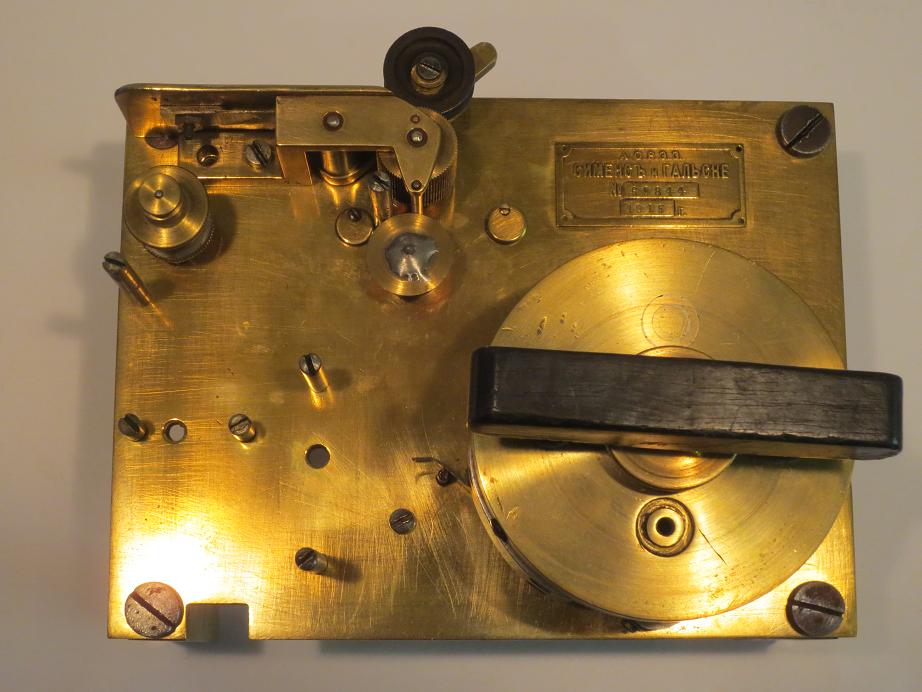

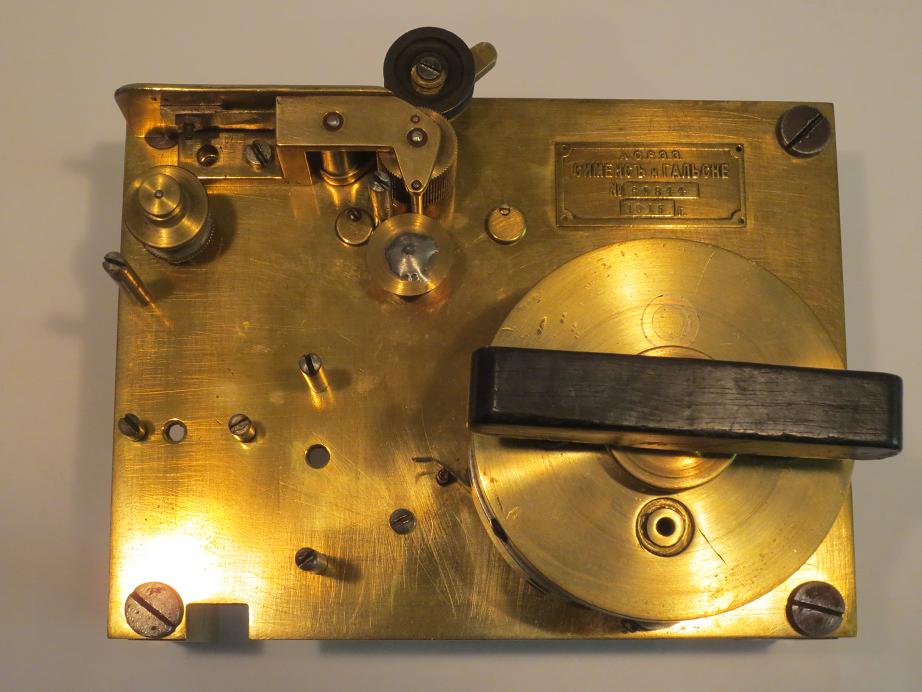

na klar ... ich kann jede Info zum Projekt gebrauchen. Der große Feldtelegraph ist genau der von
Siemens & Halske konzipierte Schreiber. Die Morsetaste (rechts (Fig.1)) ist bei meinem Gerät nicht mehr vorhanden.
Die Grundplatte war so verrottet, sodass diese ersetzt werden musste. Deswegen fehlen auch die Bohrungen für
die Befestigung der Morsetaste. Diese Schreiberform wurde auch von anderen Herstellern produziert.
Hier ein sehr ähnliches Modell.
h..p://www.bayern-online.com/v2261/artikel.cfm/203/Normal-Farbschreiber-Morseschreiber.html

Die im Link zu sehende Schreibrolle macht mir noch Probleme. Diese fehlt ja bei meinem Gerät...und
ich muss hier wahrscheinlich improvisieren. Habt ihr eine Idee dazu?

Gruß und Danke für die Unterstützung

Joerg

Hallo Nobby, hallo zusammen,

beim weiteren Recherchieren habe ich die "Digitalisierung des Polytechnischen Journals" im www. gefunden.
Unter dem Suchbegriff "Schloemilch Zelle" fand ich diesen Beitrag.

http://dingler.culture.hu-berlin.de/article/pj321/ar321071

Beim Anklicken der Originalseite geht die Text-Bild-Ansicht auf und unter Projekt kann man die Suchfunktion finden.
Eine ganz großartige Seite!

Gruß

Joerg

Zuletzt bearbeitet am 24.11.13 21:56

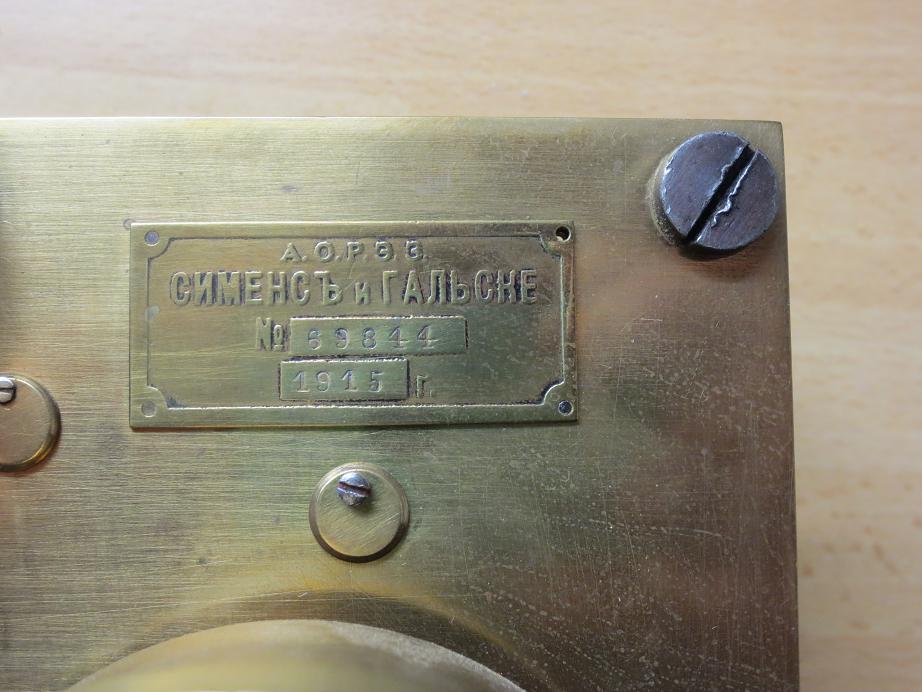

Haha, Siemens i Galske - ich liebe die russische Sprache

Ich bin sehr gespannt, das Gerät mal in Aktion zu sehen .
