Hallo Joerg und Funkenfreunde,
funktioniert der Fritter nicht so, dass die Cu-Späne an Luftsauerstoff eine dünne Oxidschicht haben? Mechanisch müssen die Späne ja durchgängig verbunden sein und würden ohne Oxidschicht dann auch leiten. Ab einer bestimmte Höhe der Spannung wird dieser Oberflächen-Kontaktwiderstand durchschlagen. Nach dem Klopfen liegen die Späne anders und dadurch wieder Oxidschichten aufeinander. Dann wäre reines Gold nicht geeignet, weil es als Edelmetall keine solche Oxidschicht bildet. Der Fritter mit Gold würde immer leiten. So meine Vermutung.

Was meinst du, lässt sich ja nicht durch Raspeln am Goldring rauskriegen...?

Schöne Grüße,
Jan

Hallo Jan und Joerg,

genauso erkläre ich mir auch die Funktion. Gold scheidet aus , weil es garnicht oxidiert und Silber, weil da das Oxid sehr gut leitet. In dem Scan den ich Joerg geschickt habe ist ein Fritter mit abgeschrägten Silber- bzw versilberten Elektroden und einer Mischung Nickelspäne mit 10% Silberspäne abgebildet. Anstatt der 10% Silberspäne gehen sicher auch Goldspäne. Aber die 90% sollten bestimmt Nickel, Kupfer, oder Eisen sein.
Was mir noch nicht ganz klar ist, ob die magnetische Eigenschaft vom Nickel eine Rolle mitspielt.
Warum hat man gerade Nickel genommen ? - oder liegt es daran , daß Nickel eine Oxidschicht mit geringerer Durschlagsfestigkeit bildet.
Hier wäre ein Elektrochemiker gefragt.

Viele Grüße
Bernd

Hallo Funkenfreunde,

Habe es wieder gefunden ...nicht Gold...aber Goldgruppe,.. also auch Platin.

Hier der Link...wieder sehr interessant. http://dingler.culture.hu-berlin.de/article/pj317/ar317099

drittletzter Absatz...

Gruß

Joerg

Hallo Funkenfreunde,

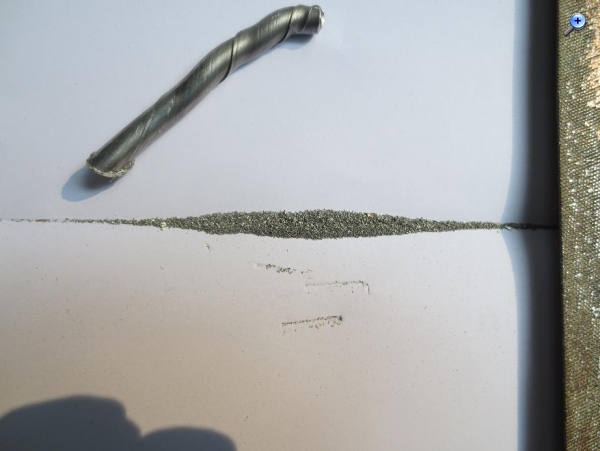

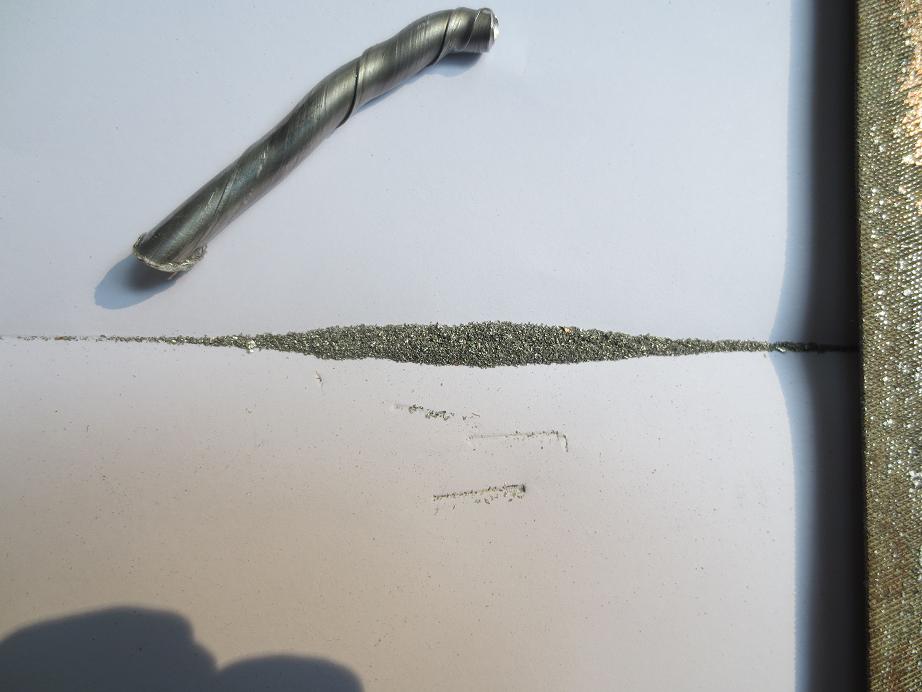

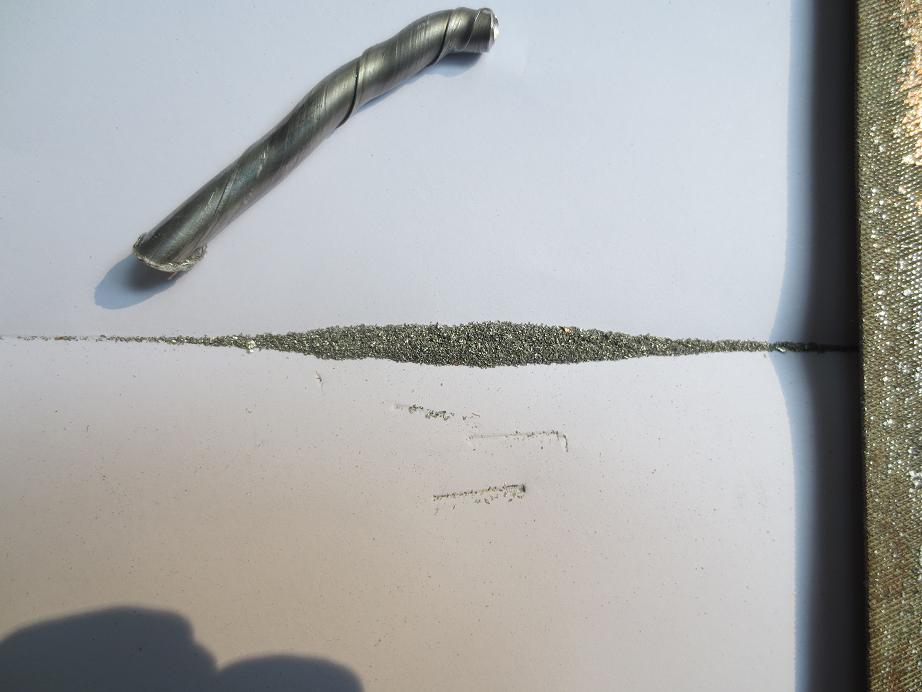

die nun zum Einsatz gekommenen Zinnspäne wurden über Nacht weit ausgebreitet
auf dem Terassentisch gelagert und zeigten nun schon besseres Isolationsverhalten.
Bei 10mm Strecke kam ich auf R>200MOhm. Die Empfindlichkeit mit dem Knackfrosch
war beindruckend. Den Cu- Fritter (Version 1) habe ich aus dem Rahmenspulenempfänger ausgebaut
und die neue Variante eingelötet. Die RC- Kombination 100nF / 100k konnte ich merkwürdigerweise entfernen,
da nun gerade durch diese Kombination die Empfindlichkeit stark abnahm. (Piezotests)

Dann kam der Funkenoszillator an den Start. Ich konnte in meiner ganzen Wohnung das Funkensignal
empfangen und der neue Fritter sprach überall niederohmig an. Das hat mich natürlich mächtig gefreut.


Nur von Abstimmung war da nicht viel zu merken.
Ich lötete dann den Plattendrehko ab,...und siehe da, es funktionierte
immer noch. Also Rahmenspule und eine Erde reichten. Entnervt gab ich auf.

Diese verflixte breitbandige Frequenz der Funkenstrecke schlug also überall durch und meine mit dem Reihenschwingkreis
erzeugte Frequenz spielte definitiv keine Rolle. Ich überprüfte nochmal am Schwingkreis die Oszillatorfrequenz mit
ausreichendem Pegel. Alles gut.

Am anderen Tag konnte ich die Fritterstrecke schon auf 5mm zusammenschieben und hatte
weiterhin ausreichende Isolation. Um das breitbandige Funkensignal abzuschwächen bin ich
mit dem Abstand der Funkenstrecke so dicht zusammen gegangen, dass der Überschlag gerade
noch zu sehen war. Also weit unter 1mm! Vieleicht so 1-2 Zehntel.
Nun hatte ich das erste mal den Eindruck, dass es so etwas wie einen Resonanzpunkt beim Drehen
am Plattendrehko gab.
Es gab oberhalb und unterhalb der Resonanzstelle nur noch ein hochohmiges Durchsteuern der Fritterstrecke.
Bei Resonanz niederohmiges Verhalten. Um weitere breitbandige Energie aus der Funkenstrecke zu bekommen,
belastete ich den Oszillator mit 10m Antenndraht....auweia... Die Erregung der Antenne fraß noch etwas Energie
und ich hatte nun endlich bei voll eingedrehtem- und herausgedrehten Drehko keine Reaktion des Fritters.
Die Resonanzstelle mit niederohmiger Durchsteuerung markierte ich am Drehko und setzte nun noch die Richtwirkung
der Rahmenspule ein. Ich drehte diese um 45 Grad aus der Empfangsrichtung und schwächte damit das empfangene
Signal so weit ab, dass der Resonanzpunkt nun ganz eindeutig und immer wiederholbar zum Vorschein kam.
Als Gegenprobe erhöhte ich nun durch das Umsetzen der Anzapfungen (Verkürzung der Induktivitäten) an Oszillatorspule
und Antennenkreisspule die Frequenz. Das Oszi setzte ich nun gar nicht mehr zur Kontrolle ein und probierte durch
Herausdrehen des Drehkos eine höhere Frequenz zu finden. Und tatsächlich bildete sich nun ein zweiter
Resonanzpunkt, den ich auch wiederum am Drehko markierte.

Es hat also geklappt, Die Braunsche Schaltungsweise funktioniert. Echte HF- Elektromechanik.
Marconi mit seinen gewaltigen Antennenaufbauten geschlagen...ein anständiger Schwingkreis ist halt
doch besser.

Vorrausetzung ist aber der sehr empfindliche Fritter. Mit der Cu- Variante Nr.1 wäre dies nicht
möglich gewesen. Nun will ich das Silber mit Schwefeldämpfen zur Oxydation bringen, um die
Empfindlichkeit weiter zu steigern.
Der Pieper wird durch eine Glühlampe ersetzt.
Der nächste große Schritt wird die Konstruktion des klopfers. Eine improvisierte Laborlösung wird kaum möglich sein,
da die Kombination aus Fritter und Klopfer eine stabile mechanische Einheit bilden muss.
Mit Klebeband, Stück`l Draht und ein paar alten rostigen Nägeln kommt man dann nicht mehr sehr weit.

Gruß

Joerg

Zuletzt bearbeitet am 02.09.13 15:36

Hallo Joerg,
eine schöner Erfolg, viel mehr kann da wohl kaum drin sein??

Ich glaube der Grund der von dir gefundenen Lösung mit der Resonanz liegt hier:

joeberesf:

---

...belastete ich den Oszillator mit 10m Antenndraht....auweia...

Hallo Jan, hallo Bernd, hallo zusammen,

regency:

---

Erst der lange Draht ermöglicht die ausreichende Energieübertragung einer längeren gedämpften Schwingung nach der kurzen Impulsanregung durch den Funkenblitz (der dauert ja nur Nanosekunden bei 0,1 mm Elektrodenabstand!!).

Zuletzt bearbeitet am 03.09.13 13:14
