Hallo zusammen

Nach unzähligen Versuchen und wickeln von Spulen für die Bereiche KW, MW und LW möchte ich nun einen kompletten Spulensatz vorstellen der beim Black Receptor (Version mit drei Röhren) zu guten Empfangsergebnissen führt.
Selbstverständlich können alle Daten nur Richtwerte sein da verschiedene Leute immer die Verschiedensten Geräteaufbauten realisieren werden. Kein Gerät wird dem anderen gleichen selbst wenn jeder exakt den gleichen Schaltplan vorliegen hat.

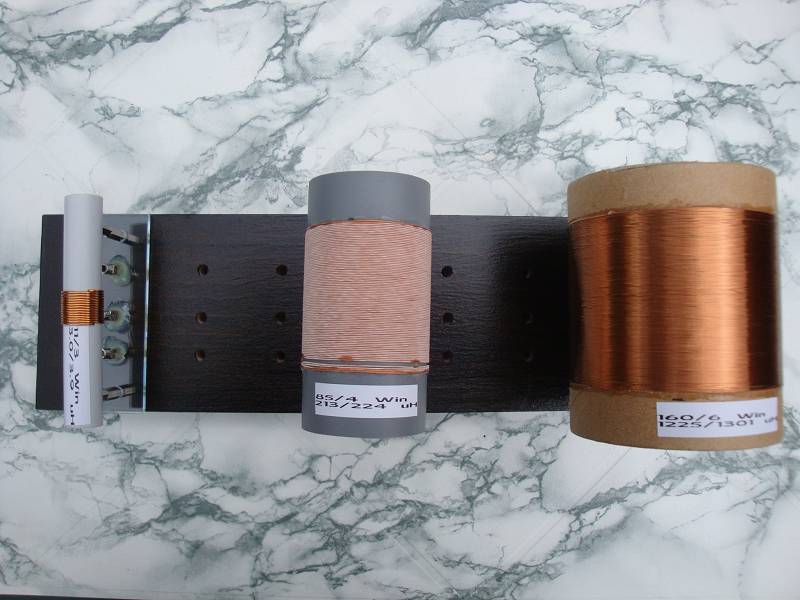

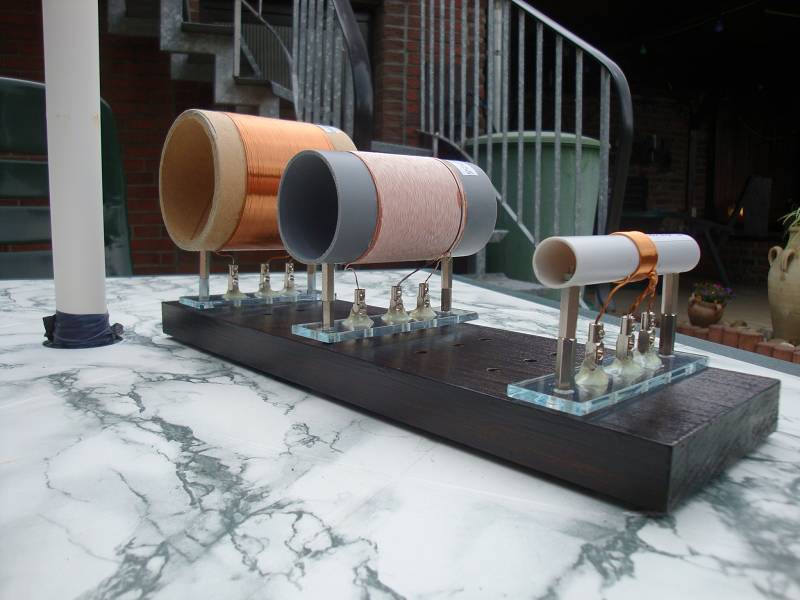

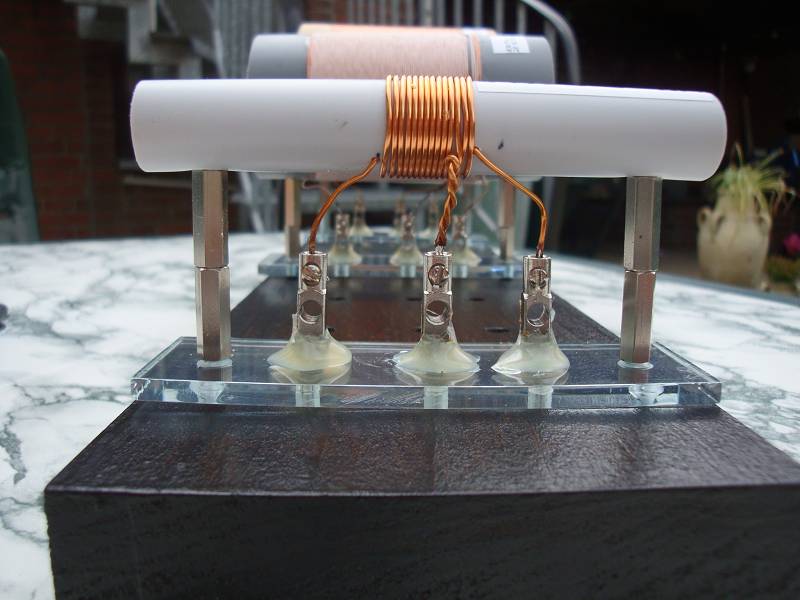

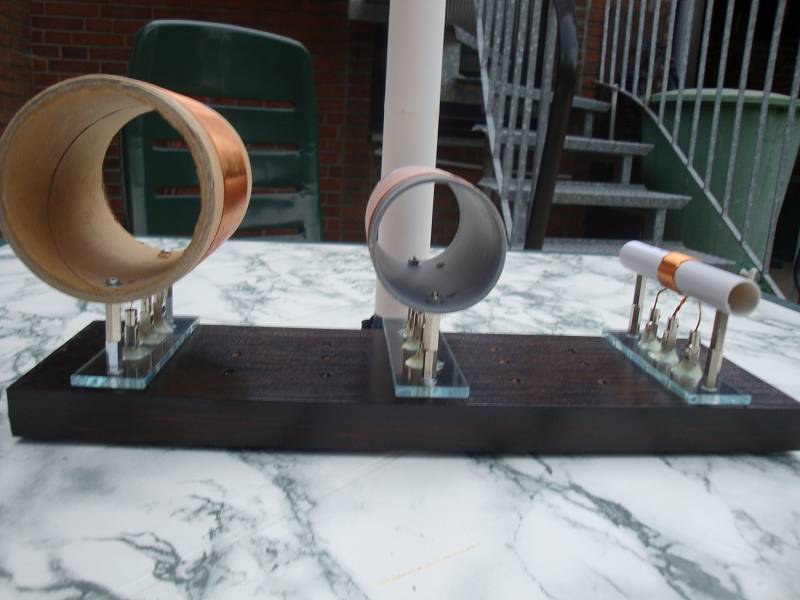

zunächst ein paar Bilder:

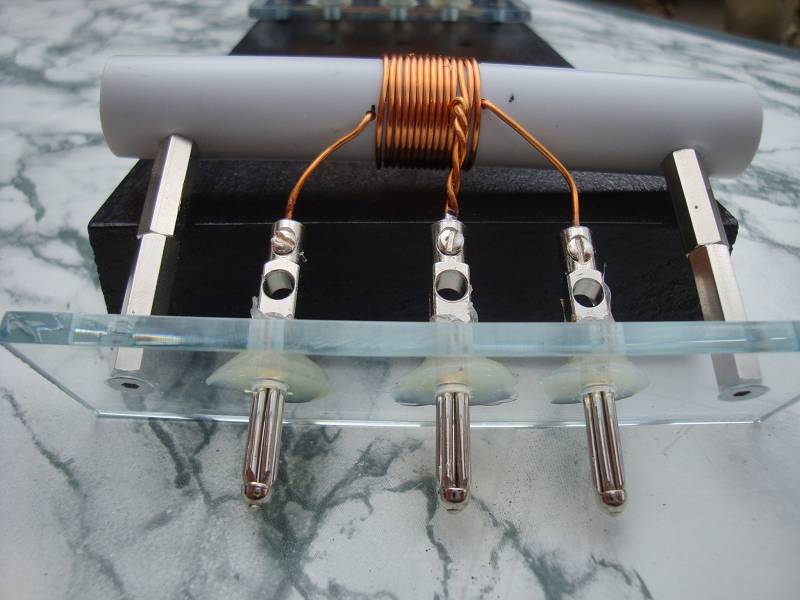

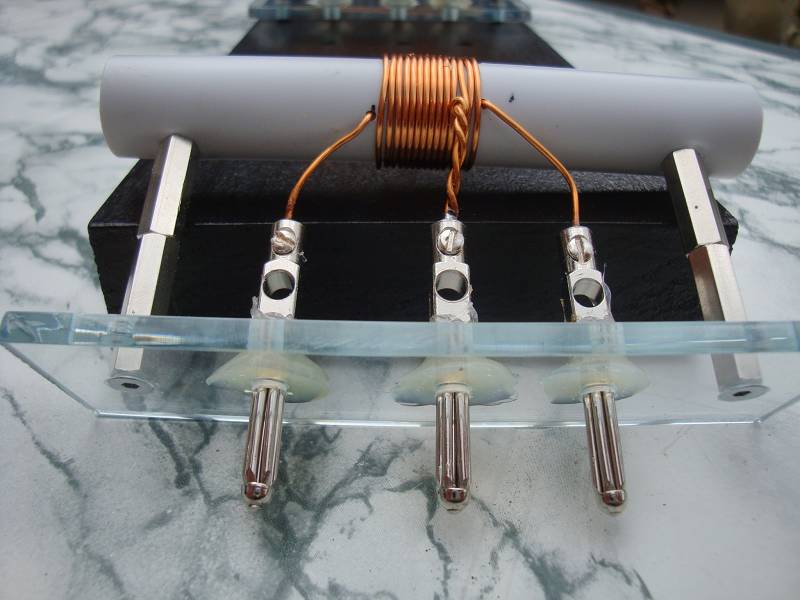

KW Spule:

Länge Wickelkörper Kunststoff: 100mm
Außendurchmesser: 16mm
Länge der Wicklung: 15mm
Wickeldraht Kupferlackdraht: 1,2mm
Anzahl der Windungen: 11+3
getesteter Bereich: 5930 Khz bis 14490 Khz



MW Spule:

Länge Wickelkörper Kunststoff: 100mm
Außendurchmesser: 50mm
Länge der Wicklung: 55mm
Wickeldraht: HF Litze HFL 457 (45 x Kupferlackdraht Seidenumhüllt) 0,6mm
Anzahl der Windungen: 85+4
getesteter Bereich: 549 Khz bis 1602 Khz


LW Spule:

Länge Wickelkörper Pappe: 100mm
Länge der Wicklung: 65mm
Außendurchmesser: 80mm
Wickeldraht Kupferlackdraht: 0,4mm
Anzahl der Windungen: 160+6
getesteter Bereich: 153 Khz bis 270 Khz

Die Länge der Wicklung in mm sollte immer dem Durchmesser des Wickelkörpers in mm entsprechen. Dies bedeutet das Verhältnis Durchmesser zu Spulenlänge soll 1:1 betragen.

Anm.
Die von mir angegebenen Empfangsbereiche in Khz haben folgende Bedeutung:
Die kleinere Zahl markiert das untere Ende des Bereiches bei dem der erste Sender empfangen wurde. Die größere Zahl markiert das obere Ende des Bereiches bei dem der letzte Sender empfangen wurde.

Der Drahtverbrauch für eine Spule ergibt sich wie folgt:

Länge = Durchmesser (Wickelkörper) x 3,14 x n (Anzahl der Windungen)
LW Spule: 70mm x 3,14 x 166 = 36468,8mm = rund 37 Meter.
Bitte nicht zu knapp planen weil noch einige cm für die Anzapfungen zu berücksichtigen sind.


Fragen, Lob und Kritik sind gerne willkommen.

viel Spass beim basteln und der Wellenjagd wünscht

Rolf
