"Dachboden-Rahmen" Hallo, Nach Umzug vor einigen Jahren war die Möglichkeit gegeben, wieder Mittelwelle zu hören. Nahe der Elbmündung ist "Radio Caroline" recht stark und kann im Autoradio mobil recht gut empfangen werden.
Problematisch sind hier aber die Störungen im Haus, und da wurde eine Rahmenantenne gebaut, die drehbar ist und mittels Servo-Motor abstimmbar.
Dieser "Dachboden-MW-Rahmen" hat keinen aktiven Verstärker, er kann an ein Rückkopplungs- Audion lose gekoppelt werden, so dass mit dem Audion-Kreis zusammen ein Bandfilter entsteht.

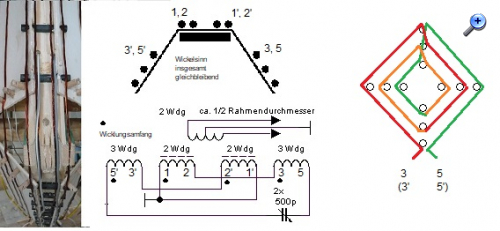

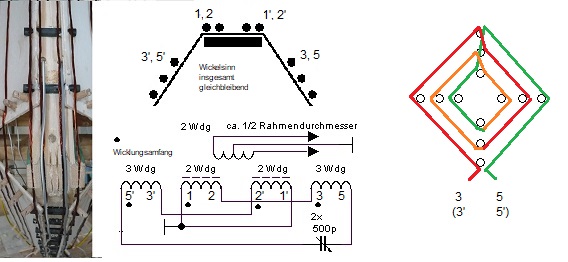

Die Wicklungen sind symmetrisch gewickelt, und verschachtelt gewickelt. Die "Strombauch" Windungen liegen innen , damit die hier angebrachten 50mm- Ferritstäbe möglichst wirksam sind.
Etwa 80 cm Durchmesser konnten erreicht werden, die Ausgangsspannung ist dadurch so groß, dass auch außerhalb der Resonanzfrequenz ein Anstieg des Rauschens nicht festzustellen ist.

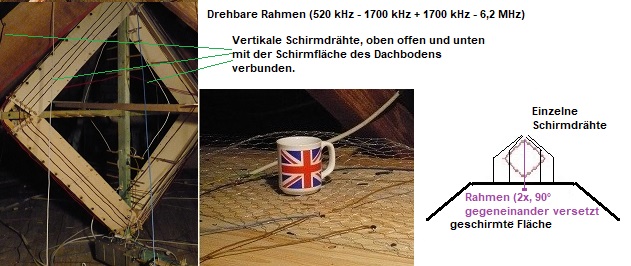

Gegen elektrische Störfelder, die hier sehr stark über das Netz kommen, wurde eine Schirmfläche ausgelegt und senkrechte Drähte aus dem selben Grund installiert.

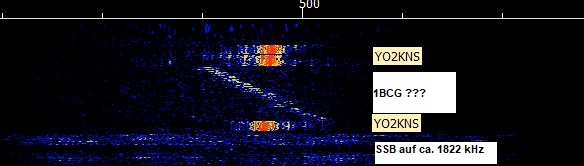

Mit diesem Rahmen war es möglich, den "1BCG"-Nachbau zu empfangen. Walter war seinerzeit übrigens so freundlich, einige Passagen zu "dekodieren"
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
"DIN-A2-Caroline-Rahmen" Hallo, Der zweite Rahmen, der hier vorgestellt werden soll hat zwei Aufgaben: Einmal ist er für den mobilen Einsatz, daher wurde er als Flachrahmen gebaut.
Ansonsten steht er in einer Gartenlaube, und hier gibt es erhebliche Störungen über die Netzleitung, ohne Maßnahmen hört man nur Knistern.
Hier noch in der Erprobungsphase. Es zeigte sich, dass selbst eine "perfekte" Abschirmung des Rahmens nur wenig genützt hätte: Denn schon die Zuleitung zum Radio fängt Störungen auf.
Arbeitet man aber mit Anzapfungen, so können diese kompensiert werden. Die verbleibenden Störungen werden dann mit einer kurzen E-Feld-Sonde bekämpft.
Es ergab sich praktisch störungsfreier Empfang, jedoch ist die Störbefreiung nur auf der abgestimmten Frequenz voll wirksam.

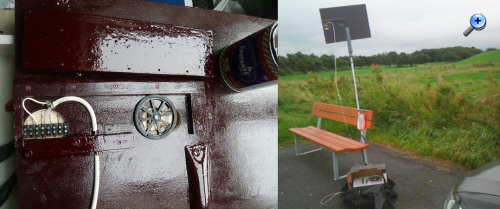

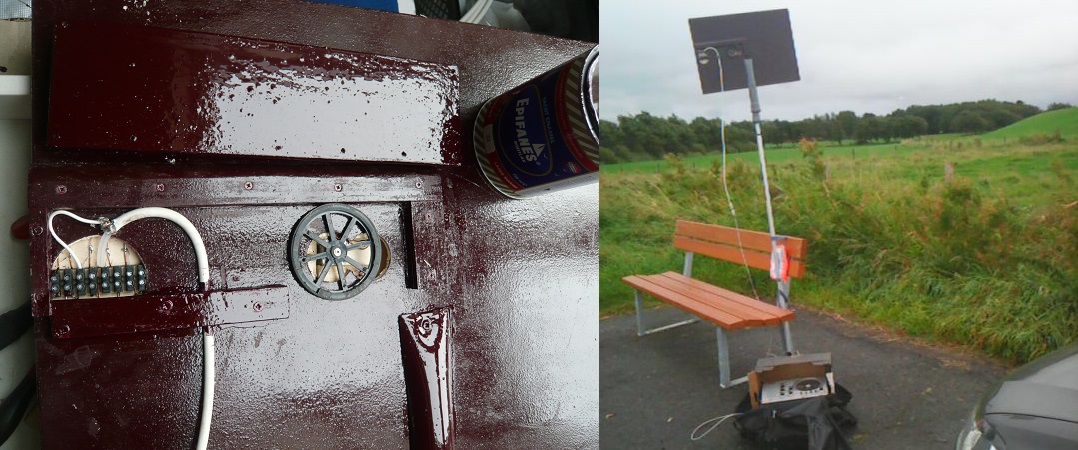

Hübsch mit Bootslack eingekleistert, hat er die ersten Außentests sehr gut bestanden. Am Allerwertesten der Welt und fernab von Gebäuden etc. bekommt man hier auch einige niederländische MW-Sender, die in der Stadt in den Störungen untergehen.

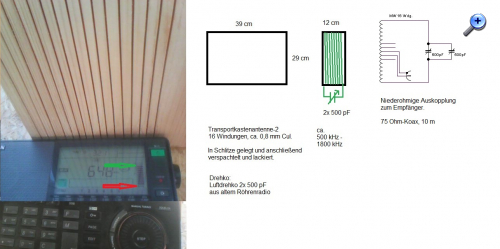

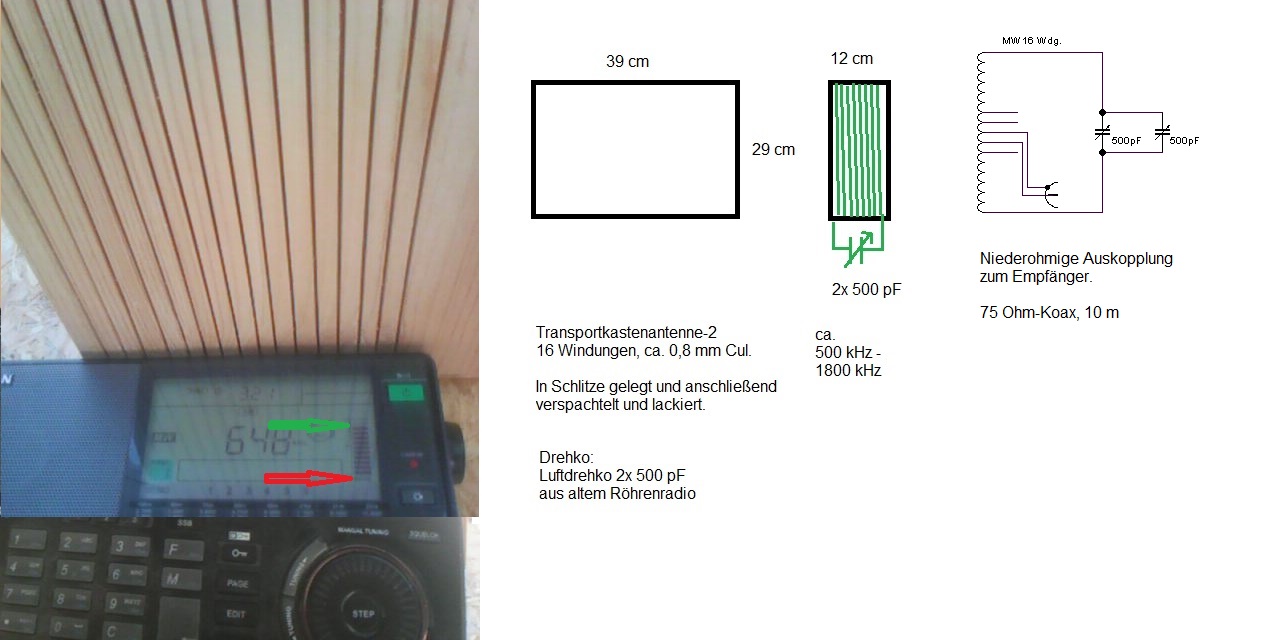

Hallo, Die dritte Bauform ist der Kastenrahmen, bei dam alle Windungen außen liegen und bei dem daher die Wirkfläche größer ist als bei dem Flachrahmen.
Theoretisch hat er nicht so eine gute Richtwirkung wie der Flachrahmen, weil alle Windungen insgesamt eine Windung ergeben, die anders ausgerichtet ist und daher die Nullstellen eintrübt. Für den Empfang ist das aber nebensächlich.
Hier kann auch in einer Ecke ein Luftdrehko gut untergebracht werden, während bei Flachrahmen ein Foliendrehko verwendet wurde.
Gebaut wurde er aus einem Kasten mit Deckel aus dem Baumarkt, die Wicklungen sind in gefräste Schlitze gelegt und anschließend verspachtelt.
Der Rahmen dient so gleichzeitig als Transprtkasten für das Radio, Kopfhörer usw.
Moin, -Ankopplungsspule für Ferritstabantennen-Radios

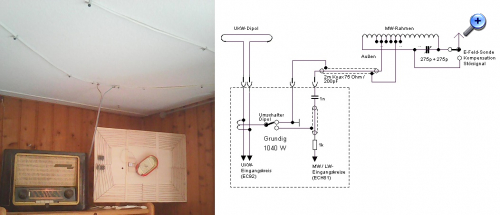

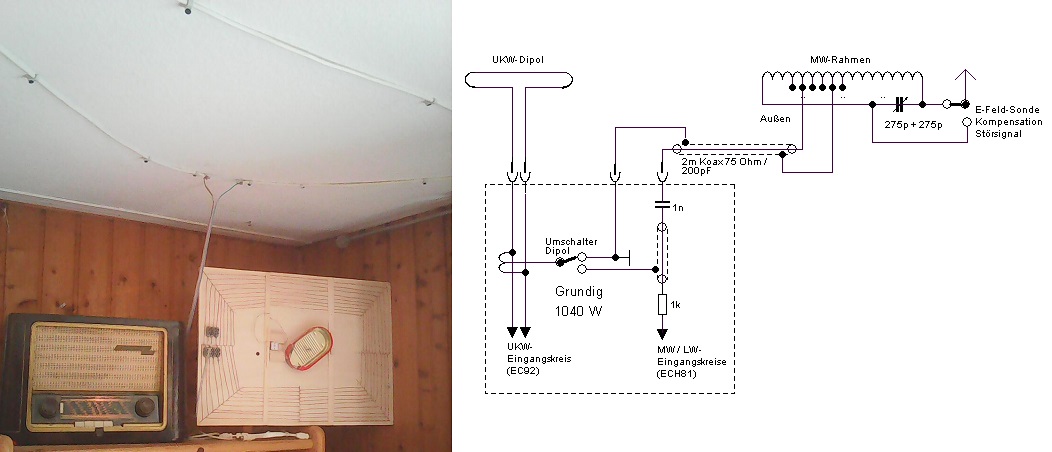

Das im zweiten Beitrag gezeigte Radio hat einen Antenneneingang, da ist es einfach, den Rahmen anzukoppeln. Wegen seiner großen Leistung kann wie gezeigt auch die niederohmige Auskopplung verwendet werden.
Bei den Radios ab den 1950ern setzte sich die Ferritstabantenne durch, deren Kreise dienten meist gleichzeitig als Vorkreise und sind oft nicht abschaltbar.
Auch hier gibt es keine Probleme. Man kann eine größere Schleife (ca. 15cm x 25 cm) im Innern oder an der Rückwand so befestigen, dass auch die drehbare Ferritstabantenne sich im starken inneren Feld dieser induktionsschleife befindet.
Bei den Kofferradios ergeben sich aber Probleme: Der Ferritstab ist, da er eine gewisse Länge besitzt, entsprechend montiert. Um maximale Energie zu übertragen, habe ich daher bei meinem "Marimba" immer eine kleine Spule von etwa 6cm Durchmesser und 20 Windungen seitlich provisorisch mit dem Tragegriff befestigt.
Während dieses Threads https://www.wumpus-gollum-forum.de/forum...2&page=2#15 wurde testweise eine etwas größere Schleife probiert. Das funktionierte zwar recht gut, aber natürlich sinkt die Signalstärke ab, weil das Magnetfeld nicht optimal direkt auf den Stab wirkt.

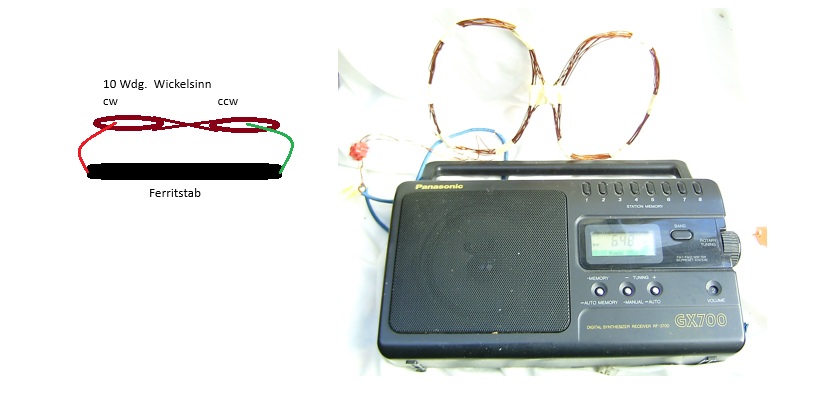

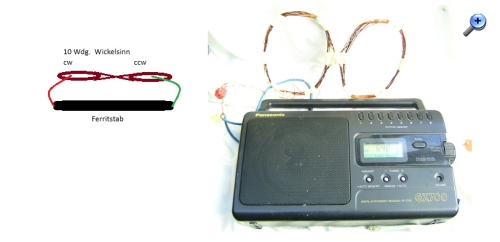

Nun kam eine alte Spulen-Form in Erinnerung: Die "8er"-Spule. Geschaffen, um ein möglichst kleines Streufeld zu erzeugen, kann man sie aber auch als Auskoppelspule an der Rückwand des Kofferempfängers befestigen:
So ist sie nicht sichtbar und benötigt wegen der flachen Bauform sehr wenig Platz.
Das Magnetfeld einer einfachen Schleife wirkt nur gering auf den Stab, weil das erzeugte Feld hauptsächlich im rechten Winkel zu dem Feld des Stabes steht.
Die Achterspule wirkt eher wie eine parallel zum Stab liegende Zylinderspule bzw. Ferritstabspule.
Man kann sie sehr gut verwenden, wenn das Radio nahe an einer Wand oder in einem schmalen Regal steht.

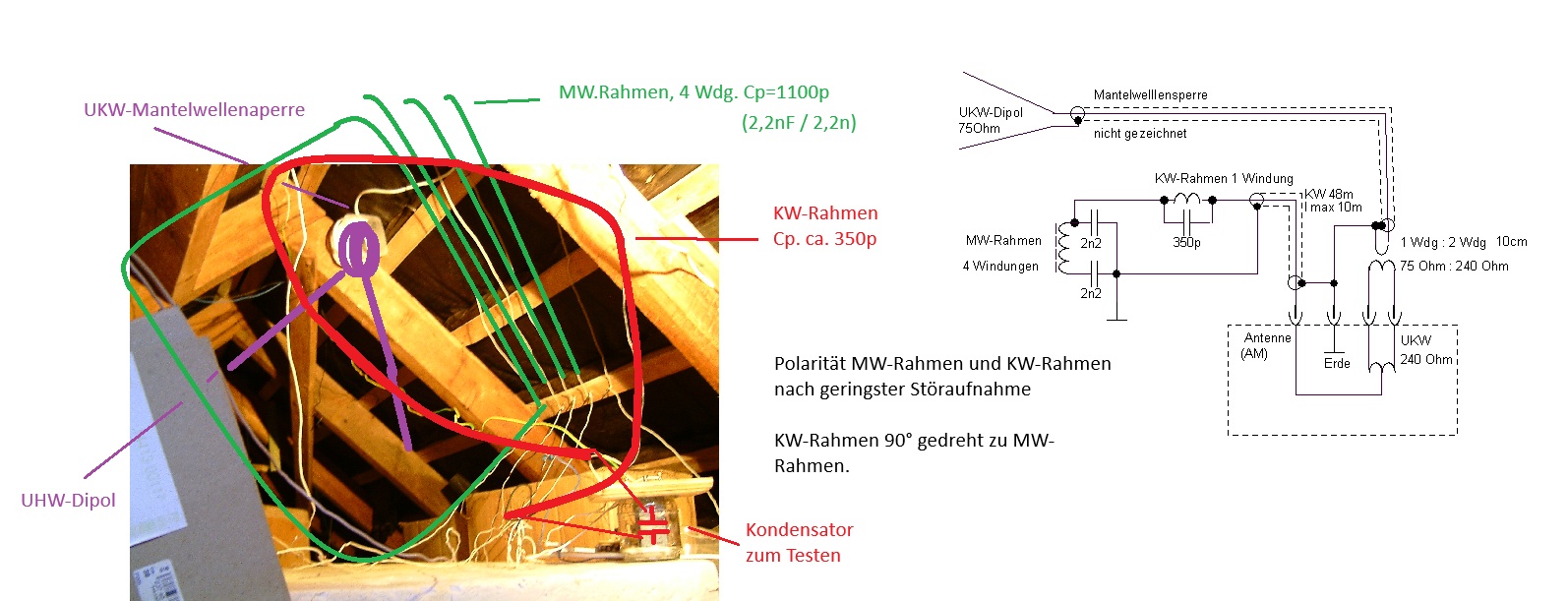

Hallo, MW, KW, UKW kombinieren: Das war bisher in befriedigender Weise nur mit Verstärker, also aktiv möglich.
Für einen "Körting Stereo Dynamic", der über eine KW-Lupe verfügt, konnte eine einfachere Lösung gefunden werden.
Rahmenbedingungen: - Das Radio ist nicht zu weit von den Rahmen entfernt (in diesem Fall etwa 4m Satelliten- Koax-Kabel. - Der KW-Rahmen ist resonant auf das 48m-Band abgestimmt, hier finden sich einige Sender, die auch am Tage zu empfangen sind, z.b. "Radio Europa" -Der MW-Rahmen ist breitbandiger als der DX-Rahmen, der schon merklich die Höhen beschneidet. Die stärkere BBC einige Kanäle höher ist auch noch stark genug. -Der MW-Rahmen ist fest abgestimmt, dass er "radio Caroline" auf 648 kHz am besten empfängt. -Er ist nicht exakt auf Caroline ausgerichtet, sondern so , dass Slowenien auf Gleichwelle im Null liegt. Mit einem Drehkondensator wurden zunächst die erforderlichem Parallel-Kapazitäten ermittelt.
Gegenüber einer vorhergehenden Lösung (https://www.wumpus-gollum-forum.de/forum...7&page=2#11) ergeben sich folgende Vorteile: - Stärkeres AM-Signal als bei sehr kleiner E-Feld-Antenne. - Wesentlich geringere Störungsaufnahme (Netz, nahe Solar-Anlage) - Kein AM-Signal auf Koax-Mantel. - Resonanter KW-Rahmen wirkt als zusätzlicher Selektionskreis Der Körting hat nur einen Vorkreis, wie die meisten Mittelklasse-Super jener Zeit.
