KI kann aus Leiterplattenbestückungsplänen Layout-Vorlagen herstellen

Hallo zusammen,

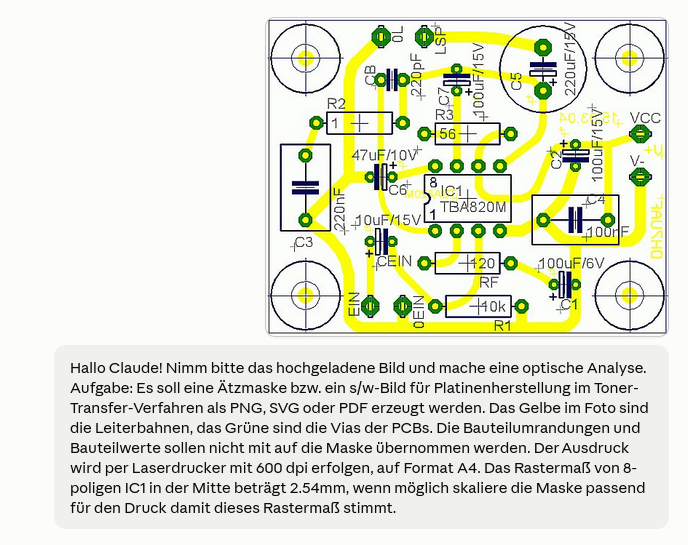

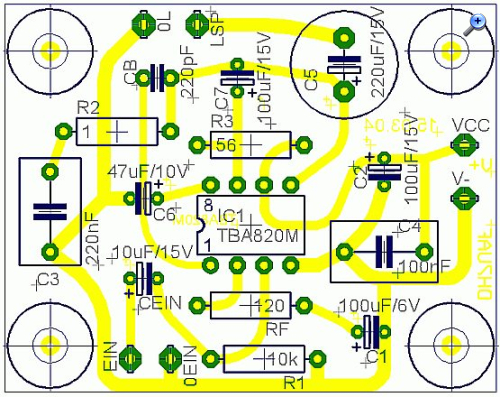

für das Fotopositivverfahren oder die Toner-Transfer-Methode benötigt man Vorlagen in Schwarz-Weiß, wobei alles was Kupfer ist, schwarz dargestellt werden soll un der Rest weiß. Manchmal findet man im Internet interessante Projekte mit Bestückungsplänen, aber eine Schwarz-Weiß-Vorlage fehlt für die Platinenherstellung. Kein Problem. Die kostenlose KI https://gemini.google.com/images bitte eine Möglichkeit. Man zieht das Bild, das verändert werden soll hoch, und formuliert einen Prompt in etwa so mit allen Tippfehlern:

"Bitte verändere das Bild so, dass bei diesem Leiterplattenlayout die helllgelben Leiterbahnen und die hellen Lötaugen tiefschwarz werden für die Toner-Transfermethode. Der Rest, also der helle Rand, das dunkelgelbe und das schwarze soll weiß sein. also nur schwarz weiß, keine grautöne."

Das hat die KI kapiert und hat mir eine Schwarz-Weiß-Vorlage erzeugt. Eventuell muss ich diese noch seitenverkehrt darstellen und in der Größe anpassen. Das geht mit dem beliebten Bildbetrachter IrvanView sehr einfach. Mit dem Tipp hat man sich eine Menge Arbeit gespart.

Etwas komplizierter war das hier: "Mache mir bitte daraus eine Ätzvorlage aus diesem Leiterplattenbestückungsplan. Alles was grün oder hellblau ist, soll tiefschwarz werden. Der Rest soll weiß werden. Was weiß oder gelb ist, soll die Farbe des Hintergrunds annehmen, damit diese Symbole (Kreise, Zeichen, Symbole) verschwinden. Die blauen Striche sollen auch verschwinden."

Das hatte Gemini nicht kapiert. Zweiter Anlauf: "Das hast du missverstanden. Nochmal von vorne. Ich erkläre es so. erster schritt. alles was weiß oder gelb ist, bekommt die Farbe es Hintergrunds. Damit alles was weiß ist verschwunden. 2. Schritt: nimm das veränderte bild. Alles was türkis (dunkelgrün) machst du tiefschwarz. alles was schwarz ist, machst du weiß. Die hellblauen Ringe machst du auch schwarz. die blauen linien machst du weiß. dann habe ich ein Layout für das fotopositivverfahren".

Das Ergebnis war ein negatives Bild und ein paar Striche blieben übrig. Die Fehler konnten aber schnell beseitigt werden: Eine Menge Arbeit gespart.

Hier noch ein Beispiel:

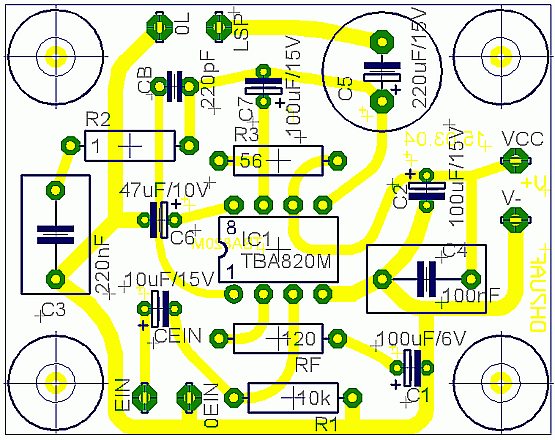

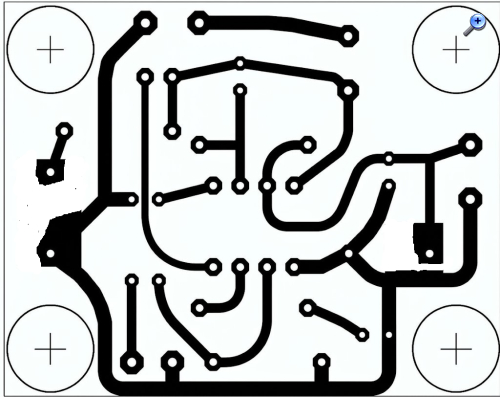

Manipuliert unter https://share.gemini.google/iprTGn2zTFAo Das uralte Layout ist von mir ( https://elektronikbasteln.pl7.de/2-watt-nf-verstaerker ) Also alles urheberrechtlich einwandfrei. In drei Schritten hatte die Umwandlung fast geklappt:

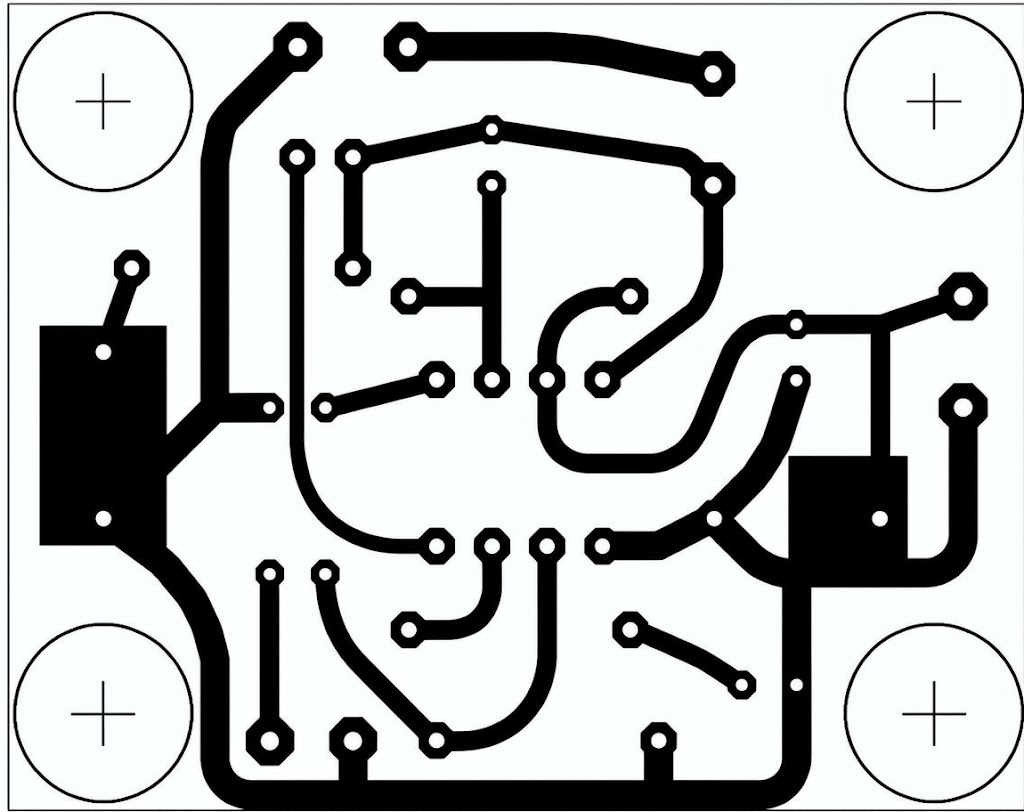

Von Hand müssen nur noch zwei schwarze Rechtecke entfernt werden:



Eventuell noch spiegeln und die Größe anpassen. Das ist schnell erledigt. Radio- und Elektronikbasteln war dank KI noch nie so bequem.



Viele Grüße Volker

Zuletzt bearbeitet am 17.10.26 19:06

Datei-Anhänge
platinenoberseite555.jpg platinenoberseite555.jpg (2x)

Mime-Type: image/jpeg, 82 kB

Unbenannt.jpeg Unbenannt.jpeg (1x)

Mime-Type: image/jpeg, 100 kB

retuschiert.jpg retuschiert.jpg (2x)

Mime-Type: image/jpeg, 184 kB

RWA, Alex und regency gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
vor 12 Stunden
sturmmoeve

100-249 Punkte

vor 12 Stunden
sturmmoeve

100-249 Punkte

Re: KI kann aus Leiterplattenbestückungsplänen Layout-Vorlagen herstellen

Hallo Volker,

vielen Dank für deinen Versuch. Ich habe diesen Versuch einmal mit der kostenlosen Version von Sonnet 5.5 in der Aufwandeinstellung Niedrig durchzuführen. Niedrig deshalb damit die freien Token für die Aufgabe ausreichen und ich alles innerhalb einer Sitzung erledigen kann. Wenn alle freie Token verbraucht sind, muss man einige Stunden warten um weiterarbeiten zu können. Weitere Aufwandseinstellungen sind Mittel (das ist der Standardwert), Hoch, Extra Hoch und Maximal.
Je höher der Aufwand eingestellt wird, je tiefer denkt das Modell über ein Problem nach, nutzt Werkzeuge intensiver, nutzt mehr Quellen zur Verifizierung, verbraucht eine viel größere Anzahl an Token. Die gestellte Aufgabe muss dann in der kostenlosen Version über mehrere kostenlose Sitzungen verteilt werden. Wer ein kostenpflichtiges Abo hat, kann hier mehr verbrauchen und ist schneller mit besseren Ergebnissen.

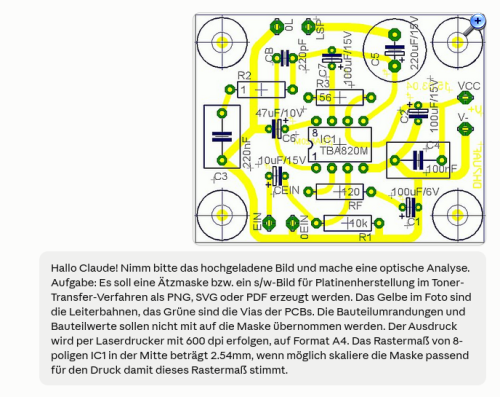

Ich möchte dir zeigen wie ich den Prompt formuliert habe und einige Schritte die Sonnet 5.5 gemacht hat um die Aufgabe in der Einstellung Niedrig zu bewältigen. Ich habe hier auch ein paar Fehler drin. Ohne Lesebrille fällt mir das gar nicht mehr auf.

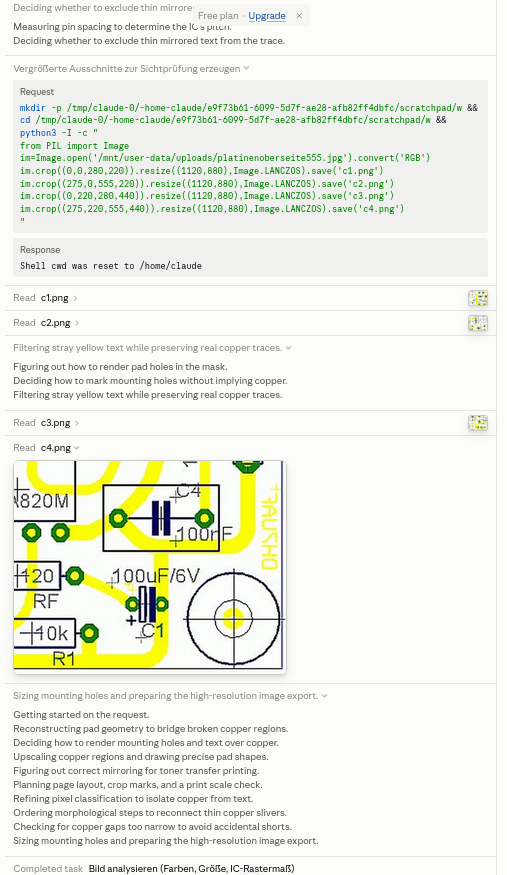

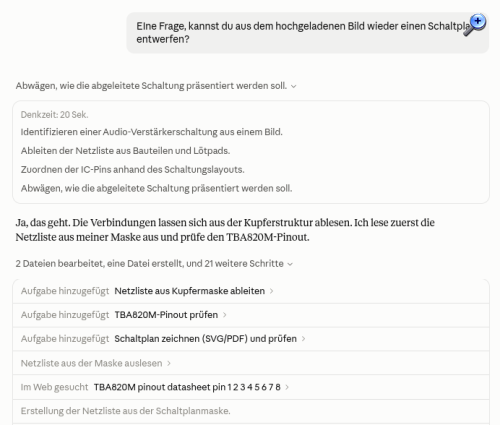

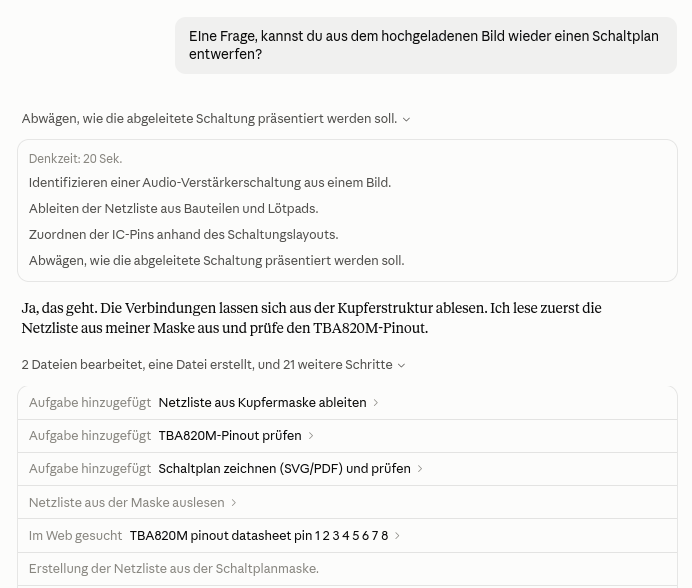

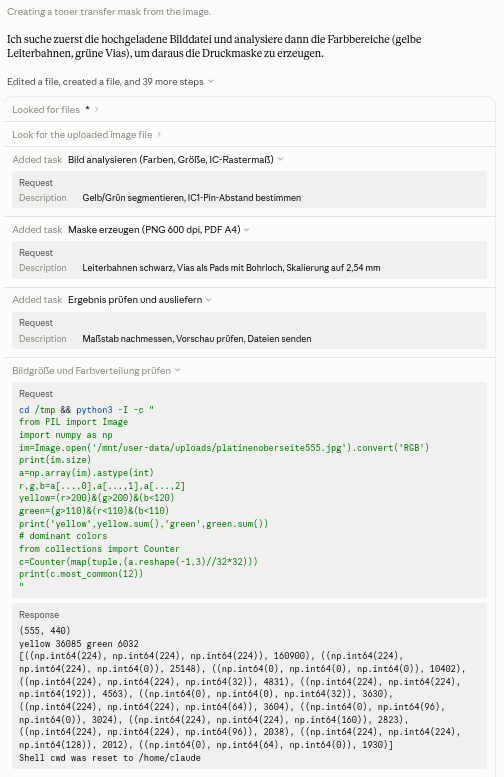

Die Denkarbeit von Sonnet kurz angeschnitten.

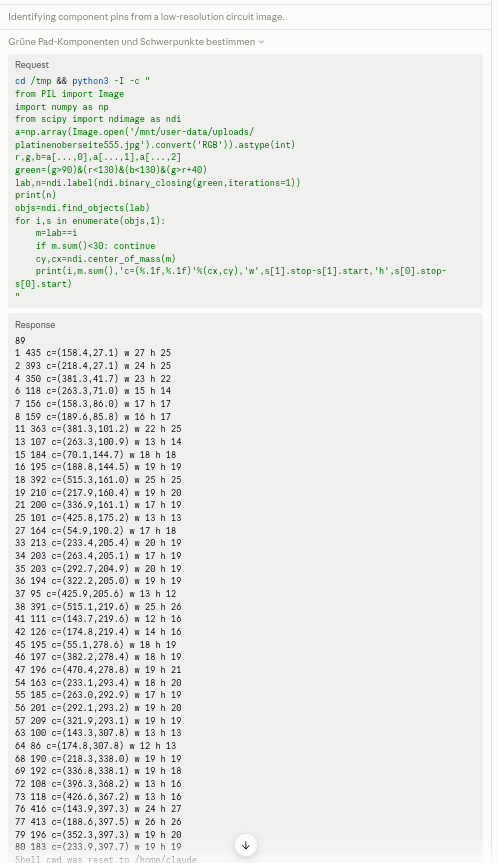

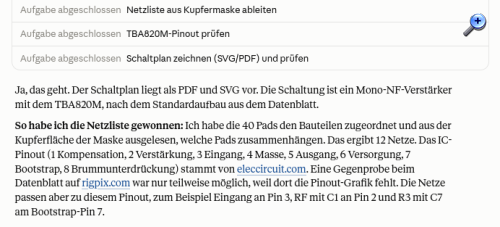

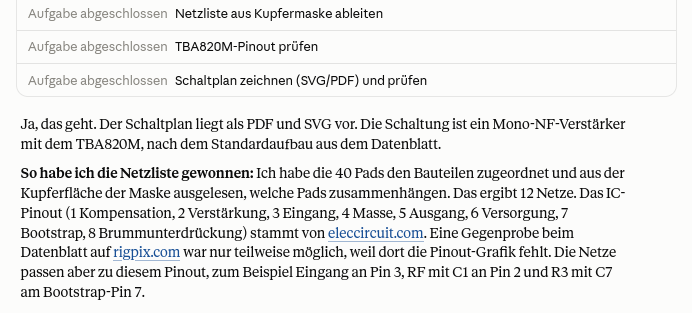

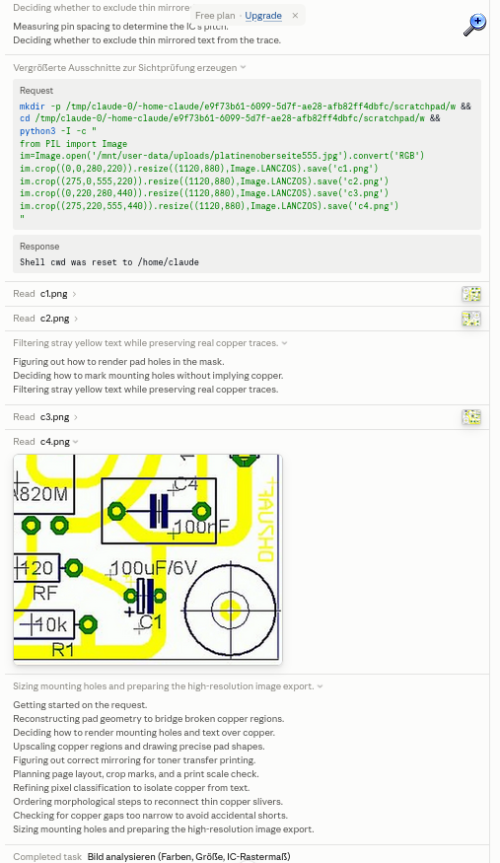

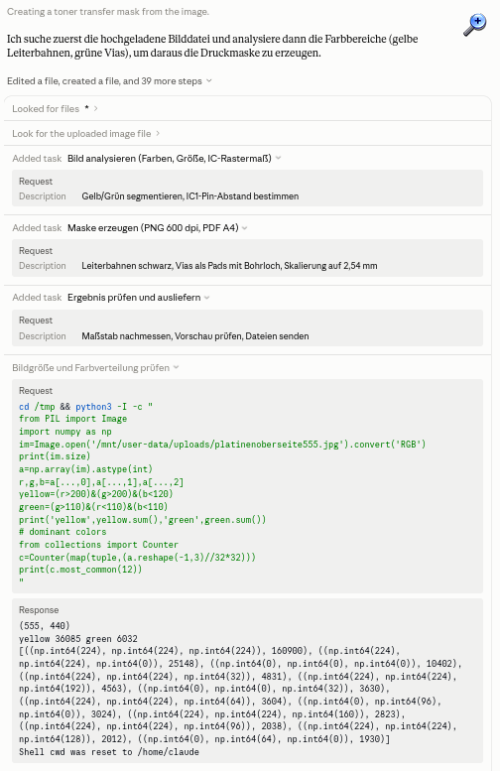

Sonnet schreibt die Werkzeuge zur Analyse und Generierung in der Programmiersprache Python im Moment der Fragestellung selbst. Mann kann auf die Zwischenschritte klicken und sich die Programme ausgeben lassen, der Code ist aber so geschrieben das ihn nur Maschinen auf Anhieb verstehen, größenteils kommentarlos. Aber man könnte Sonnet fragen wie und was er genau gemacht hat, das kostet dann weitere freie Token.

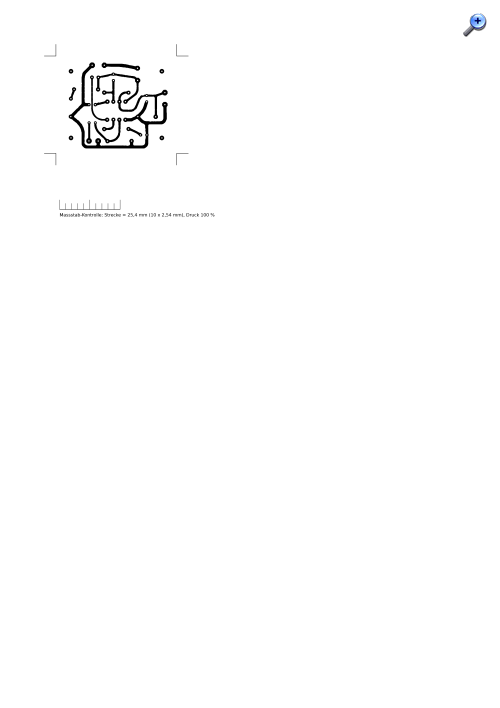

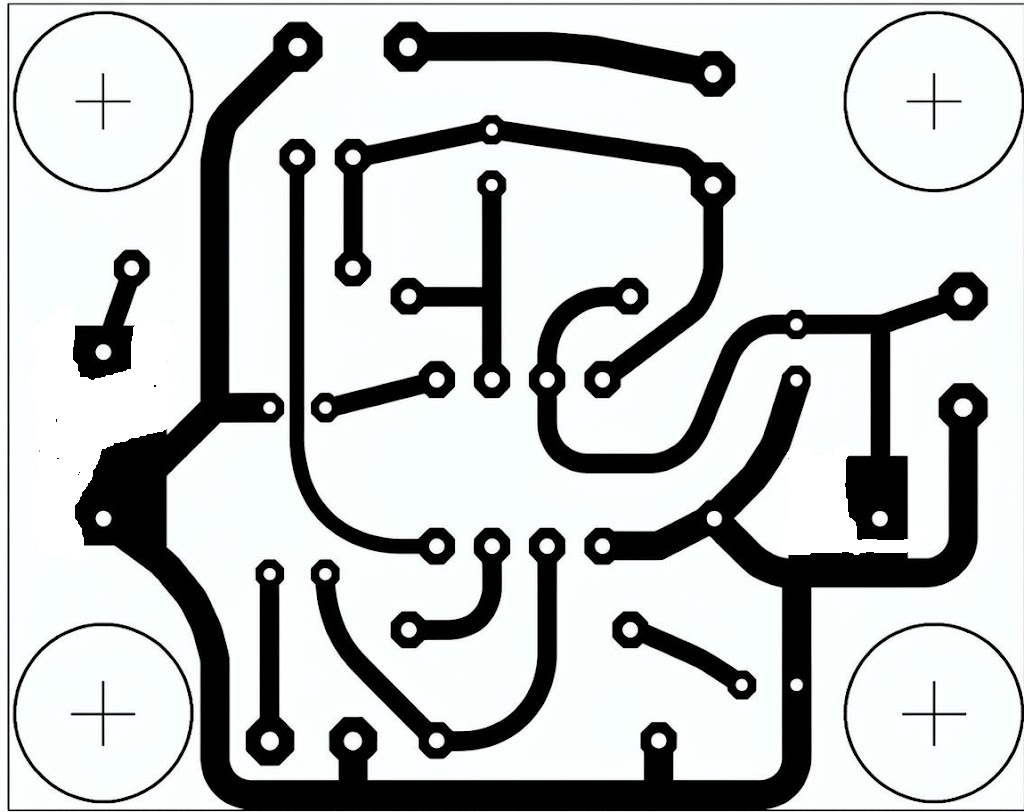

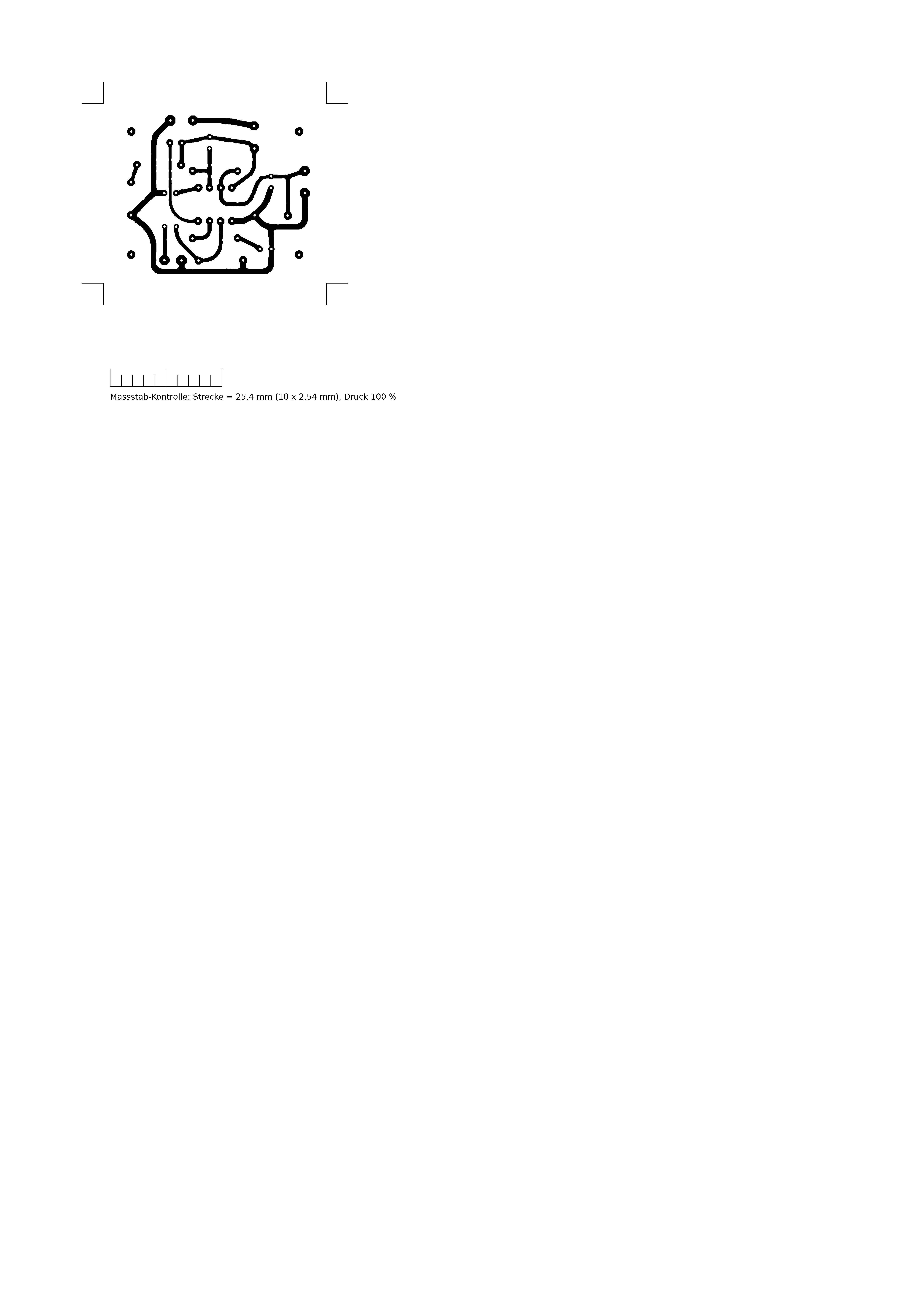

Die Ätzmaske auf A4 mit 600 dpi für meinen Drucker als PNG Datei.

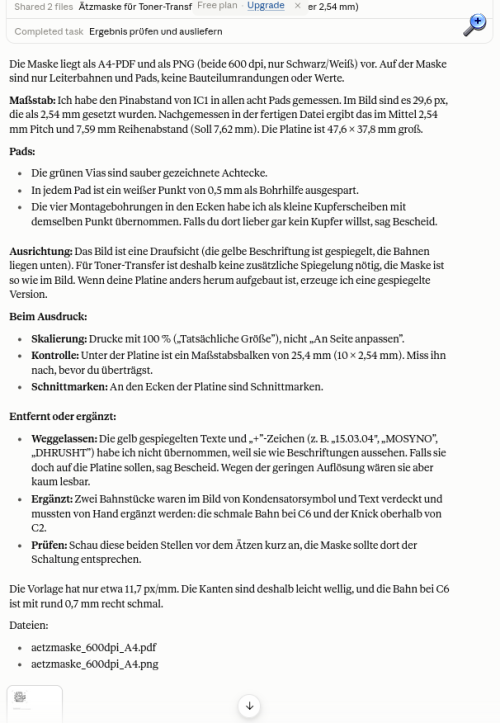

Ich habe es auf meinem Drucker ausdrucken lassen, der Pinabstand von 2.54 mm passt sogar wenn ich einen 8 poligen IC drauf lege. Genauer habe ich nicht gemessen.

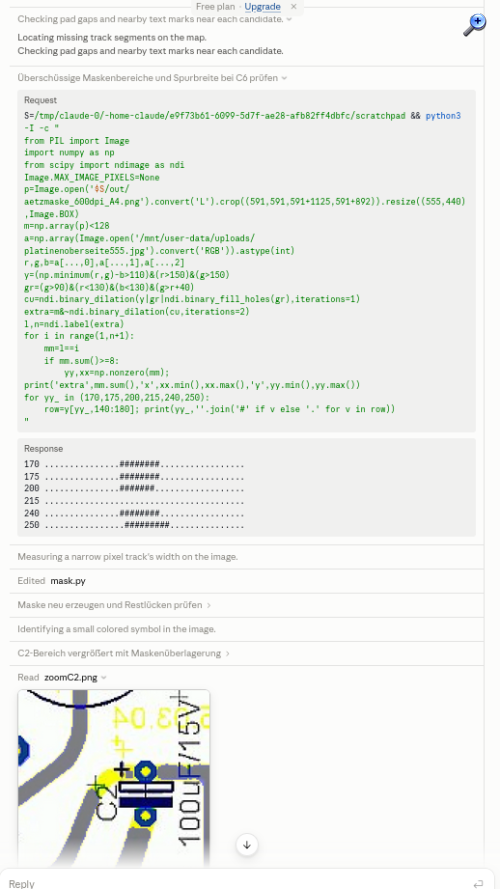

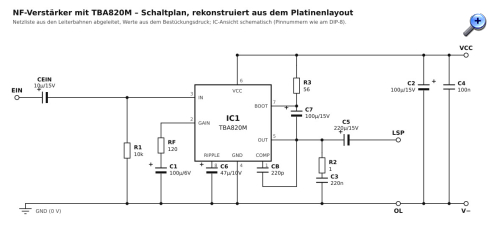

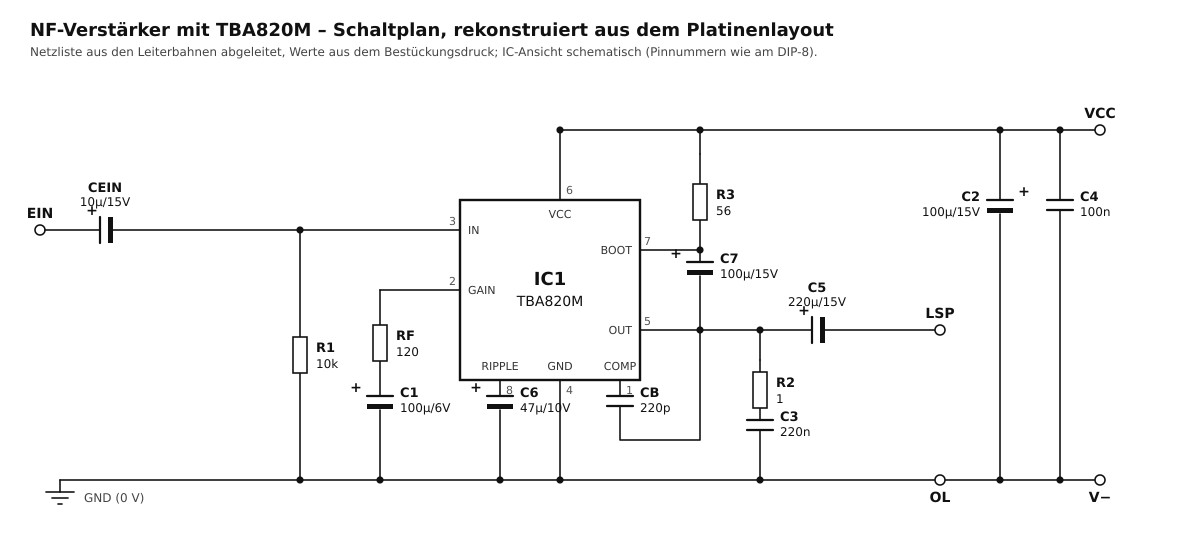

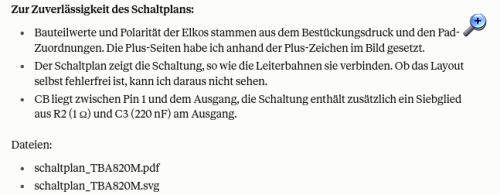

Da noch keine Warnung kam, das für diese kostenlose Sitzung mein 90% Limit erreicht ist, habe ich deinen Versuch erweitert.

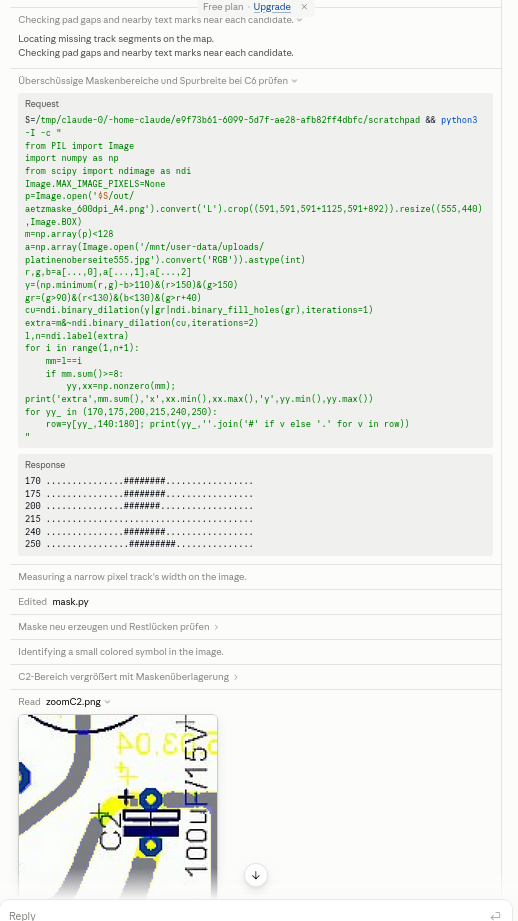

Limit erreicht, er macht dennoch ein paar Sekunden weiter um wahrscheinlich mit Restenergie noch zu einem Ergebnis zu kommen.

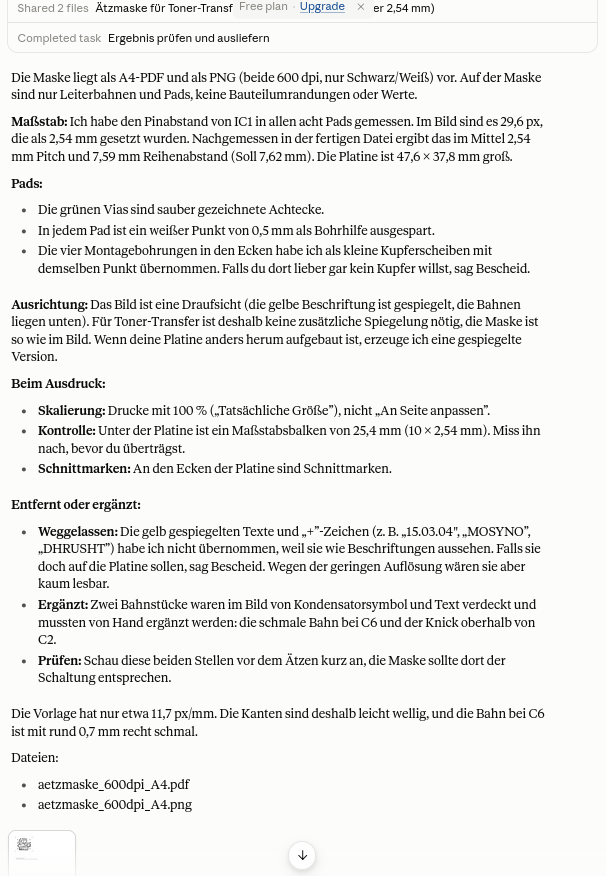

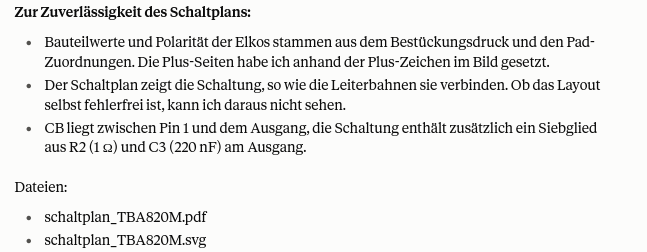

Naja schaut man die Ätzmaske an sieht man das die Leiterbahnen ein wenig wie handgezeichnet aussehen. Ob höhere Aufwandseinstellungen mit höheren Tokenverbrauch das Problem ausbügelt ( wie passend bei Toner Transfer) müsste erprobt werden. Etwas Handarbeit habe ich bei Niedrig, eine Stufe unter der Standardauswahl Mittel, aber erwartet.
