Ich habe eine Relais-Logiksteuerung für Plattenspielermotoren gebaut und wollte diese gerne vorstellen.
Da man im Heimbereich nicht die Möglichkeit hat an professionelle Studioplattenspieler von bsp. EMT zu kommen, habe ich eine Steuerung gebaut, mit der man Plattenspieler für den Heimbereich auch studiomäßig nutzen kann.
Die Idee war, den Plattenspielermotor schaltbar zu machen, damit man die Schallplatte auf den Punkt genau starten kann. Da die von mir verwendeten Dual Plattenspieler einen Reibradantrieb haben, ist die Hochlaufzeit extrem schnell.
Die Schaltung funktioniert folgender Maßen:
Mit einem Taster kann man über ein Relais die Schallplatte bis zum Anfang des Musikstückes einpegeln. Wenn der Taster gedrückt wird, blinkt eine Kontrollampe welche über einen Multivibrator gesteuert wird. Mit einem Schalter kann man den Motor über das Relais in Dauerbetrieb schalten, hierbei leuchtet die gleiche Kontrolllampe dauernd.

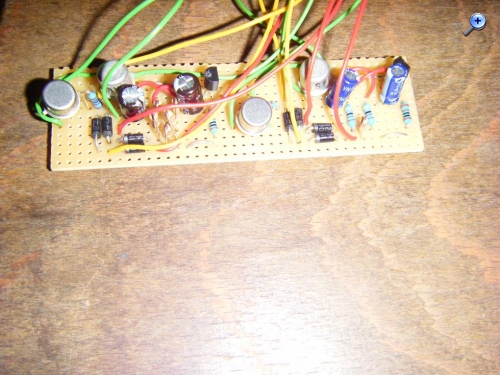

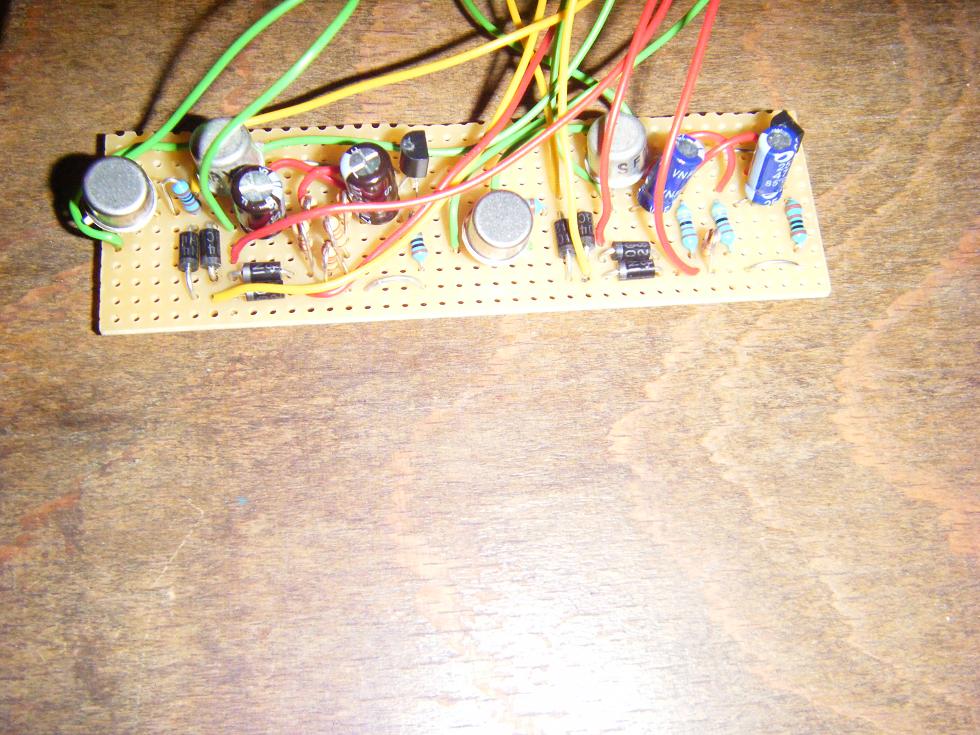

Relaisiert wurde das ganze mit einem einfachen Multivibrator, 4 Dioden, einen weiteren Transistor, 1 Taster, 1 Schalter, 1 Lampe und ein Relais. Um "Knallgeräusche" in den Lautsprechern bei Relaisbetätigung zu vermeiden ist parallel zum 220 Volt Kontakt ein RC Glied aus 100 Ohm / 5 W und 0,1µF / 630 Volt eingebaut.

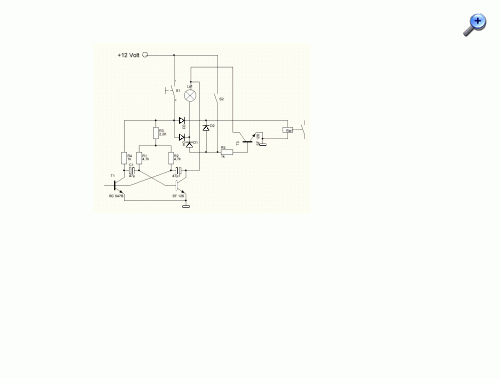

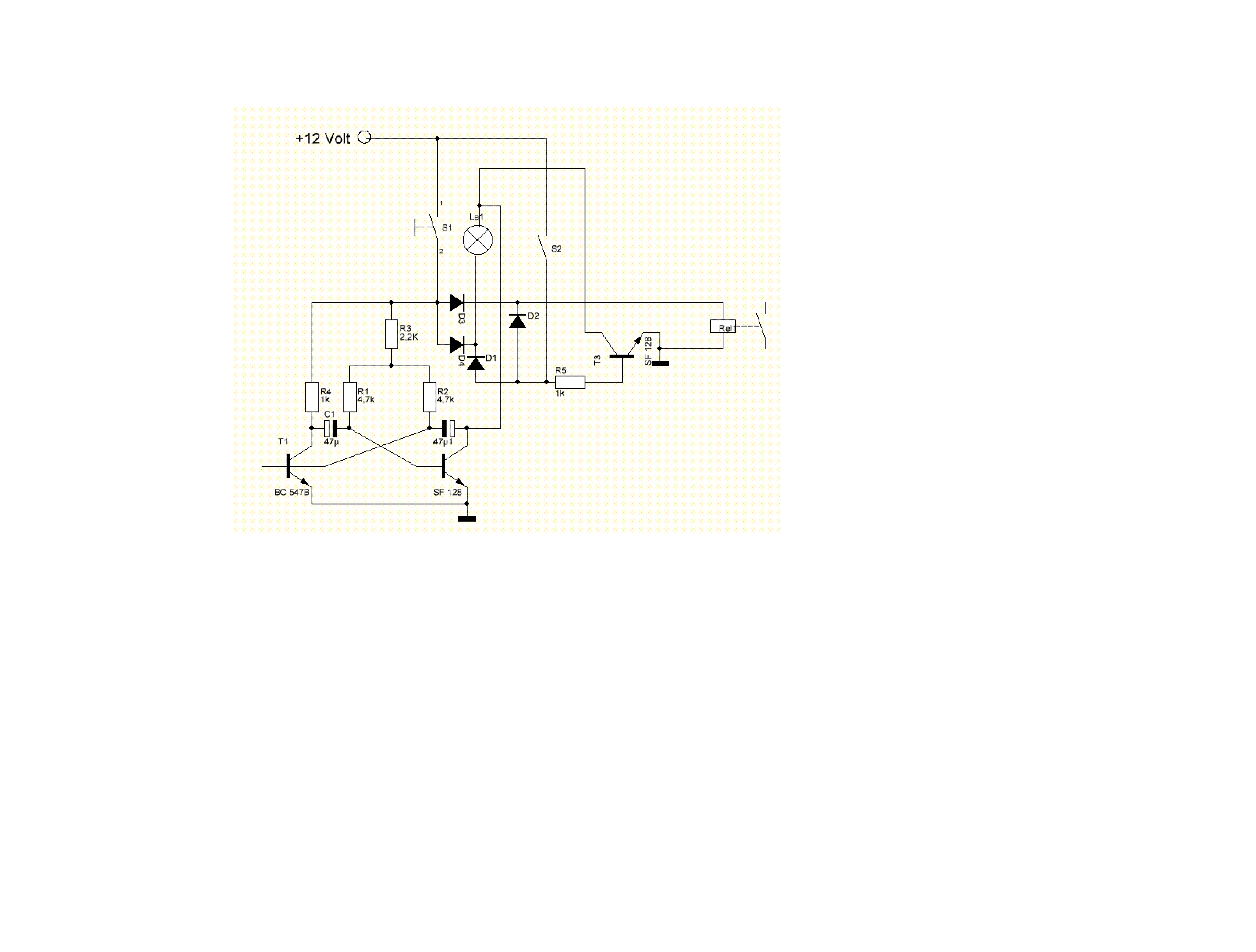

Schaltplan: S1 ist der Taster, S2 ist der Schalter.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

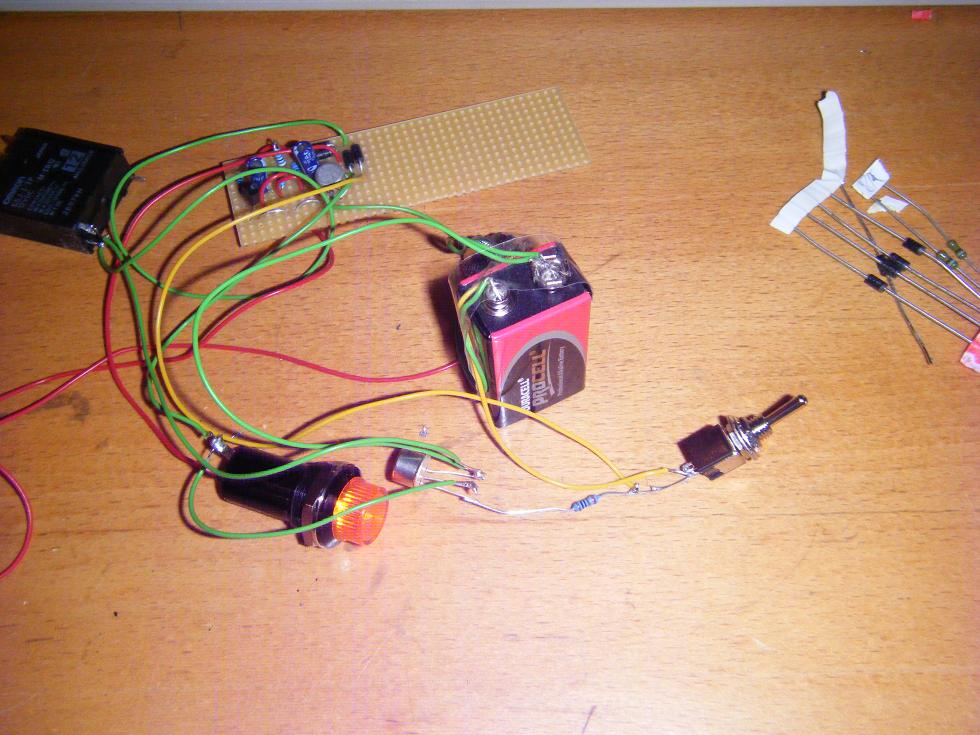

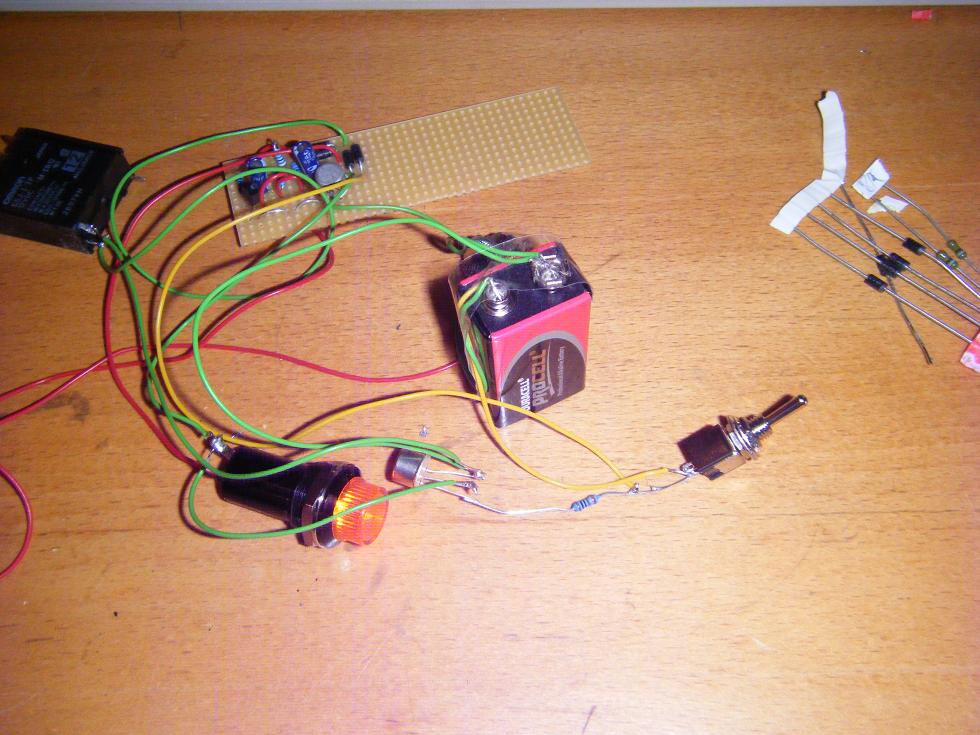

Die Relais Steuerung wurde zwei Stunden lang praktisch getestet und funktioniert gut.
Allerdings soll es einige Änderungen geben, darunter auch eine Lösung für ein "Mechanik Problem" wofür ich kreative Vorschläge bräuchte.
Wie schon geschrieben, verwende ich Dual 1214, 1225, 1226 Plattenspieler mit Reibradantrieb. Die Plattenspieler hängen ohne Holzzarge mit der Blechplatte über einem Loch im Tisch, sind also von unten offen.
Wenn der Tonarm auf der Stütze liegt, kann man den Plattenteller zurückdrehen. Wird der Tonarm zur Platte geschwenkt, klappt das Reibrad an die Motorachse und man kann den Teller nicht mehr zurückdrehen. Allerdings kann man die Aufhängung des Reibrades (und damit auch das Reibrad) von Hand zur Seite schieben und dann den Teller zurückdrehen. Dieses ist aber nur von der Unterseite möglich.
Nun überlege ich, an der Aufhängung ein Zugseil zu befestigen, welches über einen mechanischen "Taster" gezogen wird, das Reibrad ist dann frei und man kann den Teller 1/4 Umdrehung zurückdrehen, um die Schallplatte auf den Punkt genau zu starten.
Der Taster soll neben dem Plattenspieler im Tisch eingebaut werden - nun ist die Überlegung, wie ich diesen ausführe. Meine Idee ist ein Hebel ähnlich wie den vom Tonarmlift zu bauen, doch wie könnte ich das machen (Aufhängung usw.) Wer hätte Ideen?
Re: Relais-Logiksteuerung für Plattenspielermotoren
Hallo Volkmar!
An einen Elektromagneten hatte ich auch schon gedacht und auch welche gefunden, aber was ein Problem darstellen könnte wäre die Einschaltdauer (ED). Die von mir gefundenen, kleinen Elektromagneten hatten eine ED von 10%.
Eigentlich brauche ich auch nicht mehr, aber wenn jemand den Taster zu lange drückt geht mir der Magnet kaputt.
Ich habe mal ein dünnes Zugseil an der Aufhängung befestigt und durch ein Loch im Tisch ausgeführt. Hiermit lässt sich das Reibrad vom Motor wegbewegen und der Teller ist zurückdrehbar. Ich bin am überlegen vielleicht einen Taster so umzubauen, das bei Betätigung das Zugseil mechanisch bewegt wird, es geht ja nur um einen Weg von ca. 1mm.
