Re: US-Röhren für 12 Volt Betriebsspannung, Teil 1
Hallo Kalle,
ich habe leider keine vernünftige Datenbasis für alle 12 Volt US-Röhren. Der belgische Anbieter hat auch div. andere Typen. Wenn Du in der Suchmaschine z. B. die 12DS7 eingibst, dann wird da auch ein link zu electols angezeigt. Dort habe ich dann "mühselig" in einem 2. Browserfenster nach den Daten der Röhren gefahndet. Teilweise hat der Anbieter aber auch ein sichtbare Kurzfassung der Daten der Röhre.
Re: US-Röhren für 12 Volt Betriebsspannung, Teil 1
Gesucht hab ich noch gar nicht. Hätte ja sein können, dass es einen Gesamtüberblick zu den 12V US-Röhren gibt. Das Suchen bei Frank ist ja eine richtige Fleißarbeit und leider sind da auch nicht alle Röhren, für die es Datenblätter der Hersteller gibt, zu finden. Aber ich werde mal morgen etwas suchen. Zwei 12K5 hab ich ja vor langer Zeit mal im Austausch aus Amerika bekommen. Amerikaner tauschen gerne ihre Rohren gegen unsere, insbesondere gegen die dort eher unbekannten Stahlröhren der 11er Serie.
Re: US-Röhren für 12 Volt Betriebsspannung, Teil 1
Hallo Bernd,
auch Frank, wie auch rm.org habe ich als Grundlage genommen und so manches Datenblatt davon genommen. Allerdings sieht man dem Röhrennamen ja leider nicht sofort an, ob die Röhre für 12 Volt Anodenspannung konzipiert ist. D. h., auch dort müsste ich mir alle 12er Röhren durchschauen, sprich, die Datenblätter runter laden. Das wollte ich, aufgrund des hohen Datenverkehrs, dem Betreiber nicht zu muten.
Ich bin erstaunt, dass nach den vielen Jahren immer noch gravierende Fehler nicht verbessert wurden!
Mr. Duntemann wirft alle Typen in einen Topf, weil er meint, dass alle nach dem Space Charge Prinzip (=Raumladegitterröhren) arbeiten, was nur für einen kleinen Teil richtig ist. Der Großteil funktioniert deshalb bei niedrigen Versorgungsspannungen, weil die Abstände der Elektroden geringer gehalten wurde.
Es wird die Aussage gemacht, dass auch normale Pentoden in Space Charge Mode betrieben werden können, indem einfach das Steuergitter auf Plusspannung gelegt wird. Das Schirmgitter übernimmt die Rolle des Steuergitters. Auch das ist in den meisten Fällen nicht anzuraten (Ausnahme US Röhre 49), weil das enge Steuergitter dann die meisten Elektronen absaugen wird. Besser ist folgende Beschaltung:
G1 an Katode. G2 = Raumladegitter. G3 = Steuergitter.
Nachtrag: US-Röhren für 12 Volt Betriebsspannung, 12DW8
Hallo Röhrenfreunde,

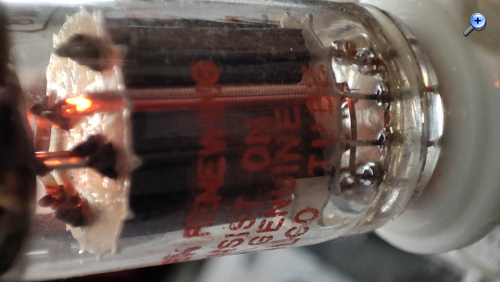

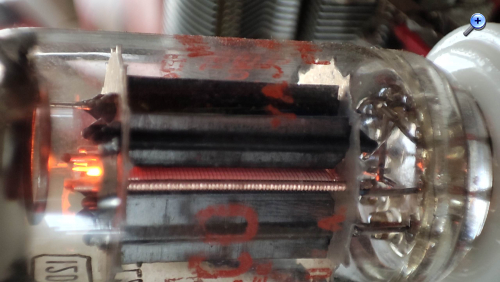

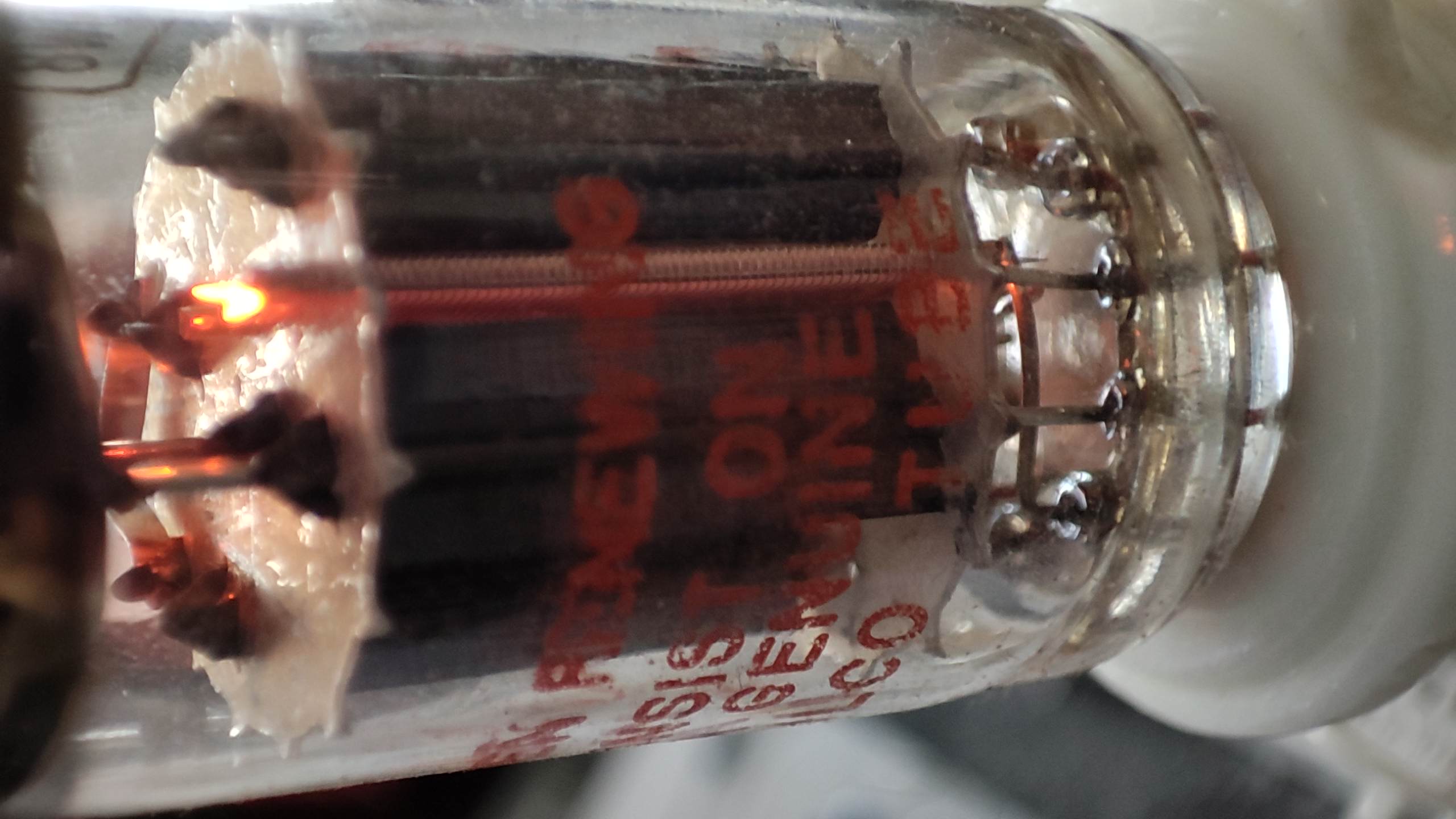

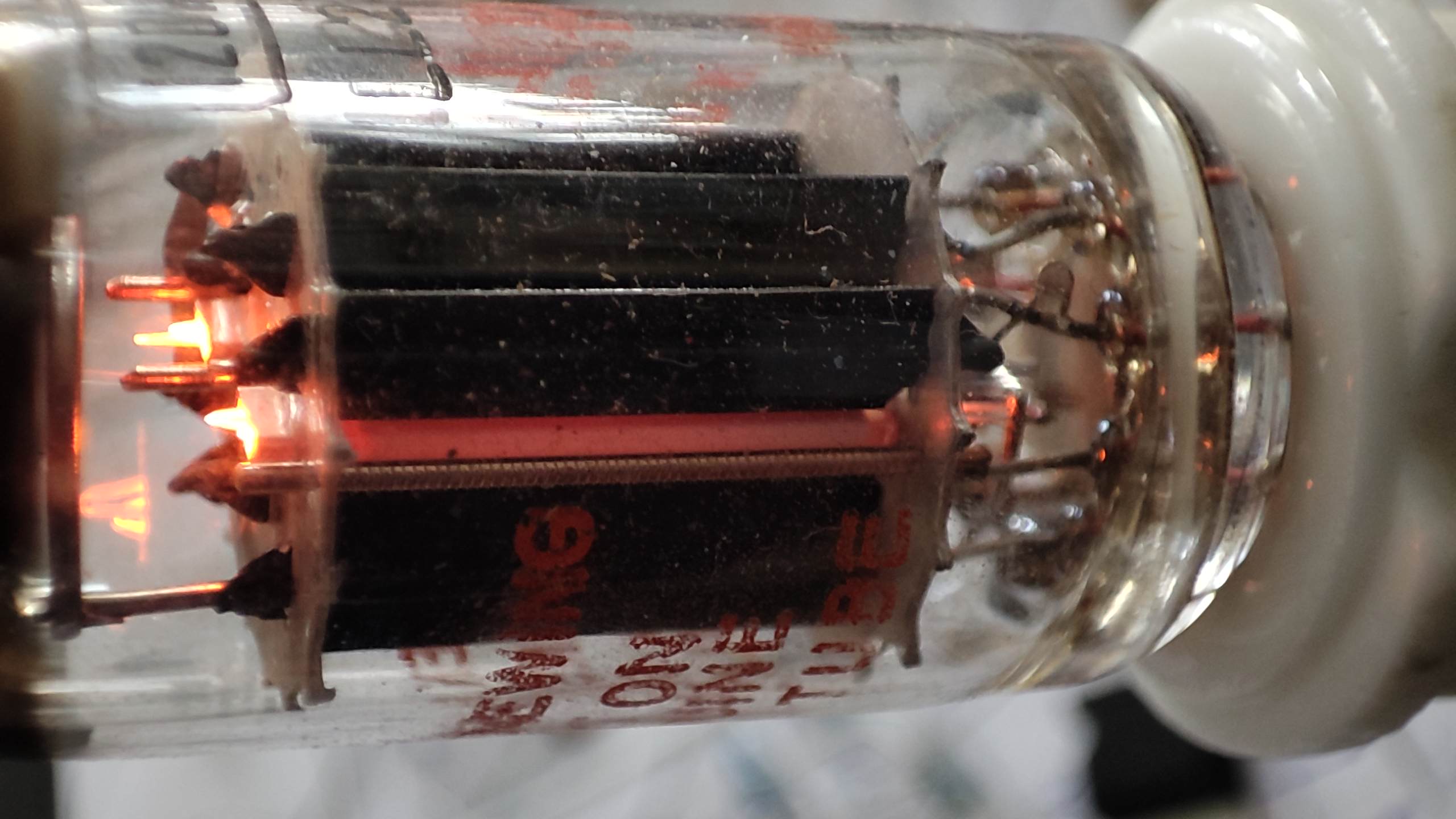

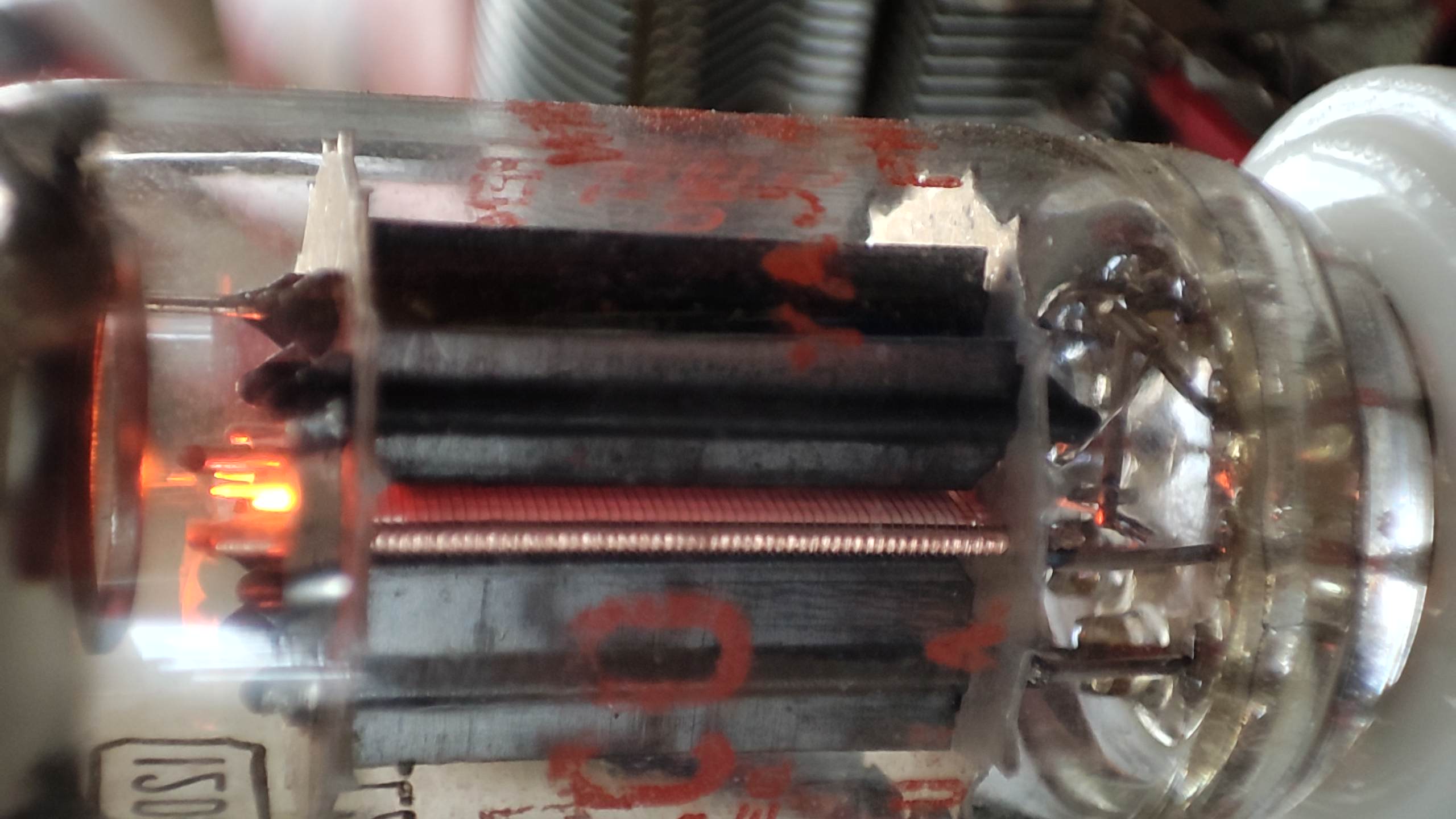

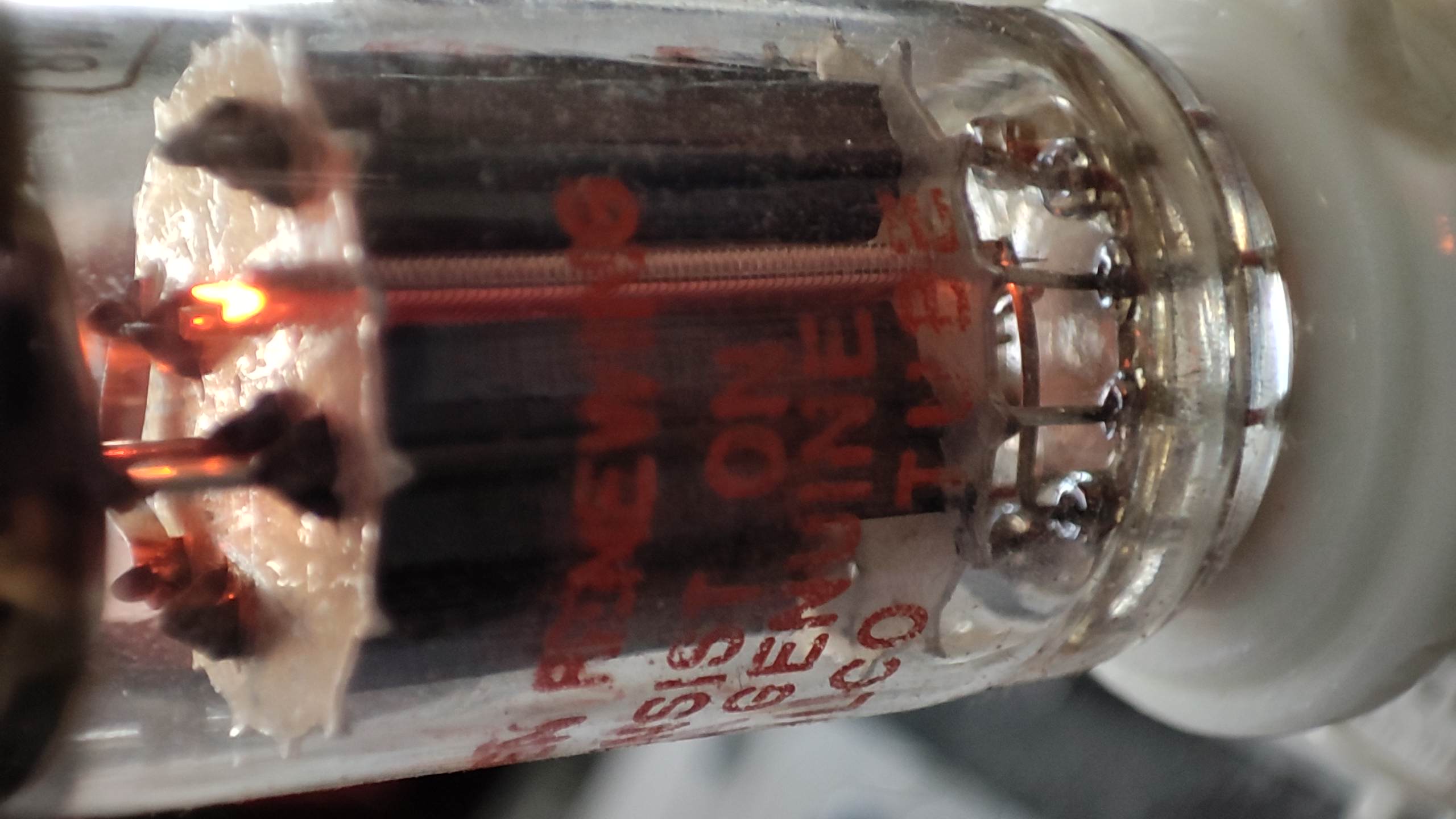

als Nachtrag noch drei Fotos mit glühender Kathode von der 12DW8. Diese Röhre hat zwei NF-Trioden und eine Diode. Die Triode 1 hat mit der Diode eine gemeinsame Kathode. Gelöst wurde dies ganz raffiniert. Die eine Seite der Kathode gehört mit dem Steuergitter, das ebenfalls an den Steugitterstäben einseitig ist und einem Anodenblech zur Triode.
Die andere Seite der Kathode hat gegenüber die Anode der Diode.
Die zweite Triode ist wie das erste System aufgebaut. Hier ist das Steuergitter aber natürlich beidseitig an den Steuergitterstäben also auch den beiden Seiten der Kathode wirksam. Die zwei Anodenbleche sind oberhalb der oberen Glimmerplatte elektrisch miteinander verbunden.
