Moin,
In einem Dialog hat mich jemand auf diesen Artikel hier aufmerksam gemacht:
https://archive.org/details/sim_radio-te...up?view=theater

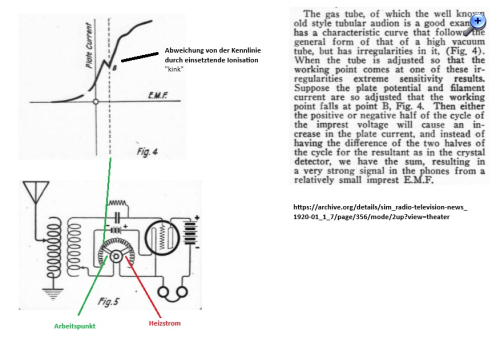

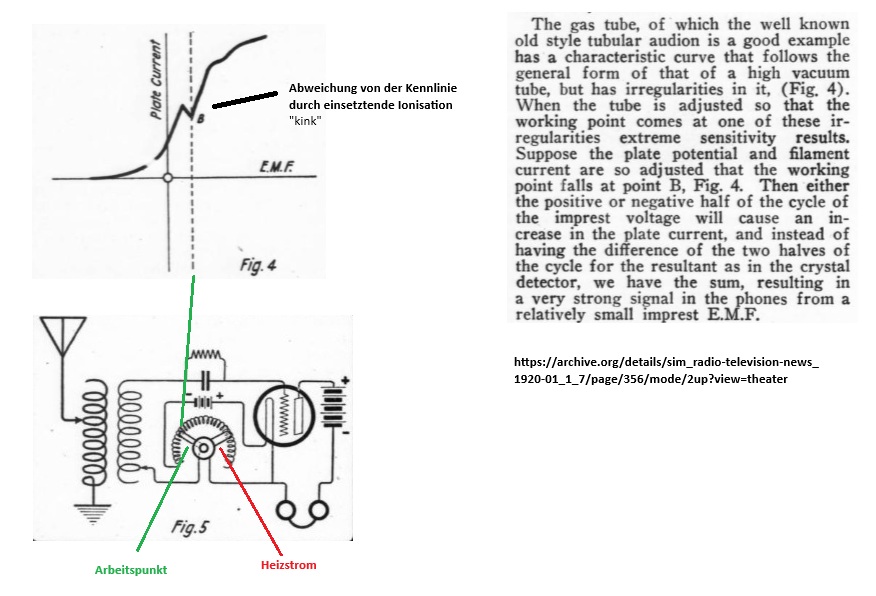

"Crystal and Vakuum tube detectors", radio (amateur) news, 1920-Januar.


Waren doch pfiffige Kerlchen damals:
Der Rheostat (Heizsspannungsregler) dient auch noch zur präzisen Einstellung des
Arbeitspunktes und hat dafür einen seperaten Schleifer.

Es wurde im WGF vorgeschlagen, das Prinzip mit einer kleinen Thyratron-Röhre nachzuvollziehen,
in den unteren Frequenzbereichen ging das tatsächlich mit der PL21:
https://www.wumpus-gollum-forum.de/forum...mp;thread=322#7

"richtig" geht das natürlich nur mit einer Röhre, die auch für diesen Zweck konstruiert wurde.
In dieser älteren Beitragsfolge mit der UX200 sind interessante Bildschirmaufnahmen drin,
im letzten Beitrag eine Aufnahme, bei der die "untere" Halbwelle sehr starke Verzerrungen zeigt.
https://www.wumpus-gollum-forum.de/forum...48&page=1#9

Es scheint, dass hier der Punkt größter Empfindlichkeit der Röhre durch die Gitterspannungs-Aussteuerung
in dem positiven Bereich hin berührt wird.

Das Arbeiten in diesem Punkt dürfte noch weit schwieriger sein als z.b. bei einer Rückkopplungs-Schaltung.

Gruß
Jens

Zuletzt bearbeitet am 20.08.25 12:35

Datei-Anhänge

radio news 1920-01-Detektoren_bearb.jpg (1x) Mime-Type: image/jpeg, 119 kB
