Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Liebe Freunde des Forums.

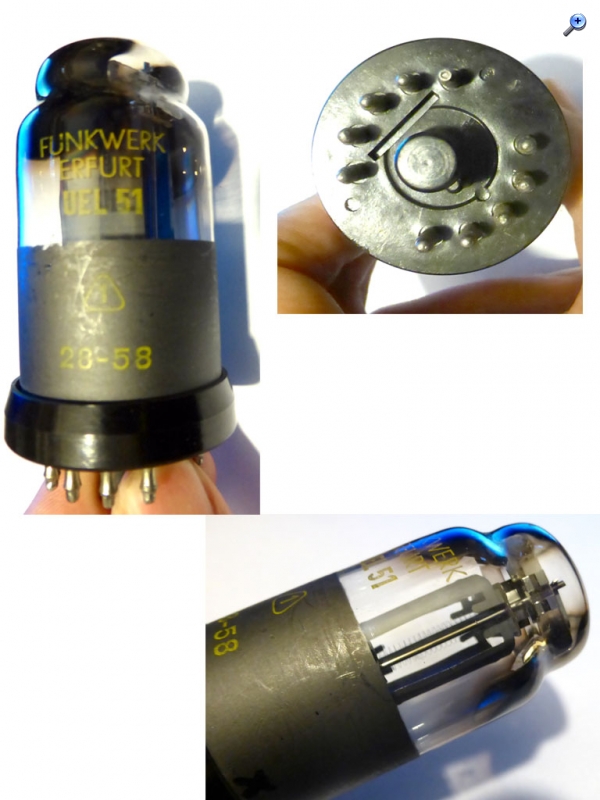

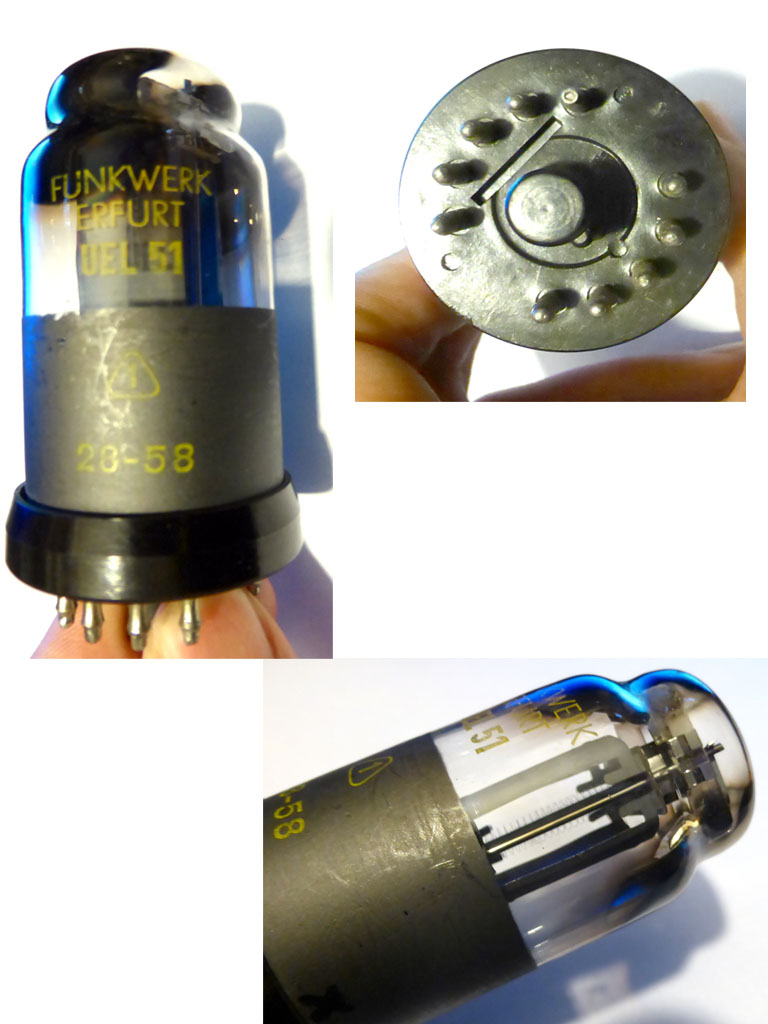

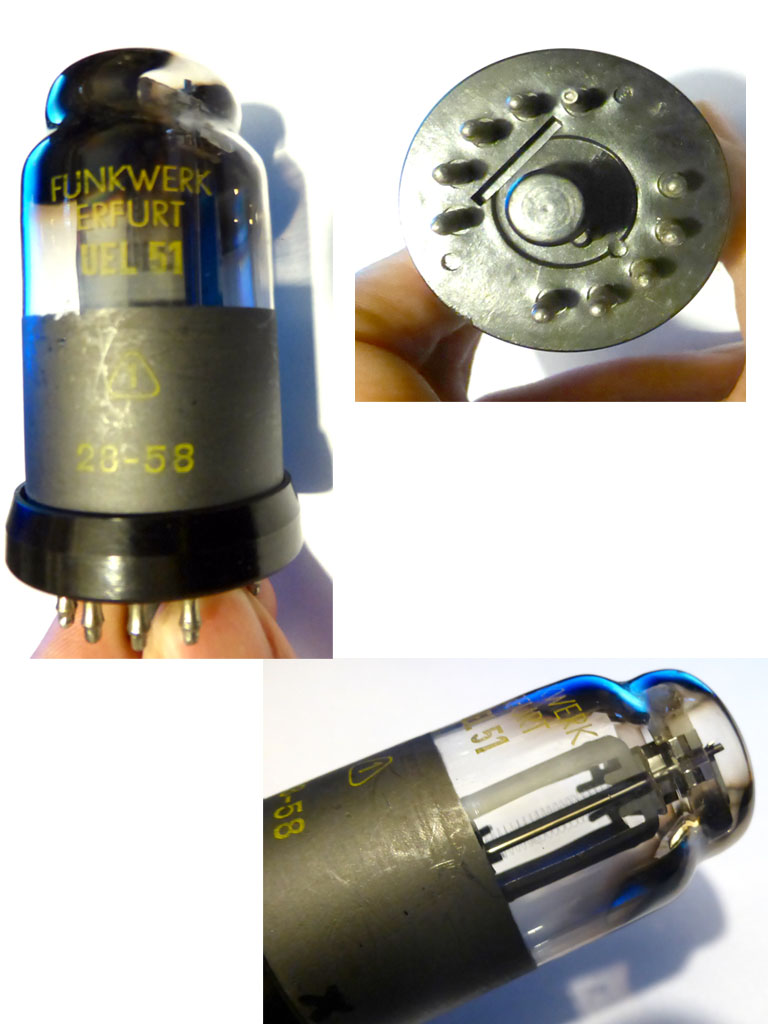

Hier eine kurze Vorstellung der Allstromröhre UEL51. Diese Röhre wurde 1950 vom VEB Funkwerk Erfurt, einem ehemaligen Zweigbetrieb der Firma Telefunken, für den Einkreiser 1U11 entwickelt. Sie hat den Sockel der "Harmonischen Serie", allerdings um zwei Stifte erweitert, ist eine Doppeltetrode und war zum Zeitpunkt ihrer Entwicklung mit den Abmessungen 38mm mal 95 mm technisch veraltet. Bei einer Heizspannung von 62 Volt und einem Heizstrom von 100 mA erzielt die Endtetrode eine Sprechleistung von 4 Watt. Sie erlaubt auf Grund ihrer hohen Verstärkung die Anwendung einer starken Gegenkopplung zur Linearisierung des Frequenzgangs. Der Betrieb der Röhre erfolgt mit halbautomatischer Gitterspannungserzeugung. Zur Vermeidung von Schwingneigung müssen das Steuergitter und das Schirmgitter über Entkopplungswiderstände angeschlossen werden. Außerdem ist ein Trennblech zur Abschirmung zwische den beiden Röhrensystemen erforderlich. Die klassische Einkreiserschaltung verwendet die Tetrode als rückgekoppeltes Audion, die Endtetrode steuert den Lautsprecher an. Ursprünglich auch als Endröhre für den Einsatz in Supern gedacht konnte sie sich hier nicht durchsetzen. Nur einige Empfänger aus Sonneberg verwenden sie in ihren Geräten. In hoher Stückzahl produziert wurde die UEL51 in den Einkreisern 1U11, 1U16 (Kaffeewärmer), Dompfaff, Grünau und Kolibri eingesetzt. Das preisgünstigste Gerät, hergestellt vom VEB Stern Radio Berlin, war der Kolibri. Zur Abstimmung hat das Gerät einen Schiebeschalter, als Lautsprecher ist ein Freischwinger eingebaut. Etliche Geräte wurden, mehr oder weniger gekonnt, im Laufe ihres Daseins auf Drehkoabstimmung umgebaut. Naturgemäß hat die Röhre eine hohe Wärmeentwicklung. Die Auswirkung kann man bei einigen Geräten des Typs 1U11 sehen. Hier ist die Lautsprecherbespannung an der Stelle, wo die Röhre sitzt, regelrecht weggebrannt. Auch im Vierkreiser "Zaunkönig" aus Berlin und dem Oberhof, hergestellt in Sonneberg oder in Zwönitz, trifft man diese Röhre an.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Liebe Forumsfreunde.
Ich möchte hier noch einige Ergänzungen zur Entwicklung der Röhre UEL51 mitteilen. Neben dem Einsatz in Einkreisern (1U11, Dompfaff, Grünau, Kolibri 1 und 2), sowie in den Kleinsupern Zaunkönig und Oberhof findet man sie auch in den Supern Bernburg IIIGW (1957), Favorit, Meiningen, J8-UK (John- Radio), Zwinger 4, Zwinger 6 und Zwinger 7 vom VEB Funkwerk Dresden, sowie in den Modellen Ilmenau 64/ 55 GW, Ilmenau 675/ 55 GWU und Weimar 6118/ 55 WU vom VEB Stern Radio Sonneberg. Diese kurze Auflistung soll zeigen, daß der Einsatz dieser Röhre nicht auf preiswerte Einkreiser beschränkt war. Im Super J8- UK von John- Radio wurde das E- System als ZF- Verstärker genutzt. Zum Anlauf der Serienfertigung der Röhre gab es beim 1U11 einen Brummfehler, der nicht zu beheben war. Nach dem Motto "1 2 3 wer hat den Ball" konnte der Geräteentwickler beweisen, daß die Ursache in der Konstruktion der Röhre lag. Deshalb wurde eine Metallisierung (Graphit- oder Goldfarben) als Abschirmring auf der Unterseite im Sockelbereich aufgebracht. Nachteilig ist bei dieser Lösung die Kratzempfindlichkeit der Beschichtung. Auf die innere Beschichtung oben bei den ersten Röhren wurde verzichtet. Deshalb existieren von dieser Ausführung nur noch wenige Exemplare. Heute neigen viele Röhren zu Mikrofonie, zum Schwingen (Pfeifen) und zum Krachen. Das Röhrenprüfgerät zeigt meist solche Fehler nicht an, Klarheit schafft hier nur ein probeweiser Einsatz der Röhre in ein Gerät.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Guten Abend,
da haben Sie die Antwort meiner nächsten Frage bereits vorweggenommen. Kompliment, sind Sie ein Hellseher? Mein Frage wäre nämlich gewesen welche Geräte mit genau dieser Röhre arbeiten. Als Liebhaber von Einkreisempfängern habe ich nun einen Überblick über noch zu erstehende Radios!
Sagen Sie, ist die Röhre nur in Geräten der DDR verbaut? Ich habe gelesen das der Zaunkönig (oder war es der Kolibri) auch in der BRD und in den Niederlanden vertrieben wurde. Die Röhre muß somit auch im westlichen Teil Deutschlands im Handel gewesen sein.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Hallo Bernhard.
Nach meiner Kenntnis wurde die Röhre UEL51 nur in Geräten für den Binnenmarkt der DDR eingesetzt und demnach auch nicht exportiert. Hier noch eine Ergänzung zu den Einkreisern von Stern- Radio Berlin.
1U13. Das Gerät ist eine Schatulle im Holzgehäuse, eine Kombination des 1U11 mit einem Plattenspieler. 1U16. Ein Einkreiser mit induktiver Abstimmung in einem eigenwillig gestalteten Duroplastgehäuse. Wellenbereiche Mittel und Lang, damaliger Preis 75,00 M, also preiswerter im Vergleich zum zeitgleich produzierten Dompfaff (Preis: 96,00 Mark).
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Eine wirklich sehr hübsche Röhre, die faszinierende Einblicke ins System gestattet. Mit dem ästhetischen Matroschka-Kolben einer AF7 oder einer DLL21 wäre sie perfekt. Der halbe Außenbelag hat den Vorteil, daß er entfernbar ist.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Wolle:Hallo Bernhard.
Nach meiner Kenntnis wurde die Röhre UEL51 nur in Geräten für den Binnenmarkt der DDR eingesetzt und demnach auch nicht exportiert. Hier noch eine Ergänzung zu den Einkreisern von Stern- Radio Berlin.
Guten Tag,
ich bin nochmals auf Suche gegangen und habe den Kolibri 2 in zwei Versionen gefunden. In der DDR-Version ist eine Senderumschaltung für den Deutschlandsender vorhanden. Eine weitere Version habe ich in einem holländischen Forum gefunden. Bei diesem Exemplar wird zwischen den Sendern "Hilversum 1" und "Hilversum 2" umgeschaltet. Ein Bild gibt es unter nachfolgender Adresse.
Zur UEL51 gibt es im Radiomuseumm noch eine interessante Bemerkung von Herrn Wolfgang Eckardt. Bitte ganz nach unten skrollen. Im Internethandel habe ich zudem ein Angebot eines spanischen Verkäufers gefunden. Dort wird die UEL51 mit der Herstellerbezeichnung IDEM angeboten. Ein Bild erhält man bei der Internetsuche nach UEL51 IDEM BRAND. Ob es sich dabei um Nachbauten der UEL51 oder einem Exportprodukt der DDR handelt konnte ich nicht feststellen.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Hallo Bernhard.
Ein Einkreiser Kolibri 2 mit den Sendernamen Hilversum 1 und Hilversum 2 war mir bisher nicht bekannt. Der Export von Geräten aus DDR- Produktion ist ohnehin ein Kapitel für sich. Vielfach ist nur Insiderwissen bekannt geworden, vieles liegt bis heute im Dunkeln. Von der Röhre UEL51 ist eine Version Funkwerk Erfurt Ultron bekannt geworden. Diese Information wurde 2006 von Herrn Wolfgang Eckardt im Forum des Radiomuseums RMorg gegeben. Sie beruht auf ein Bild der Röhre, welches von Herrn Steyer hochgeladen wurde. Damit enden die verfügbaren Angaben zu dieser Röhre. Das Bild der Röhre aus RMorg zeigt den Karton mit dem Aufdruck "Ultron" und die Röhre selbst. Hersteller: VEB Funkwerk Erfurt. Anderes Logo RFT 602.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Hallo,
Empfänger mit der UEL51 wie Grünau und Zaunkönig wurden etwa um 1956 bis 1958 im NSW verkauft. Abnehmer waren Versandhäuser wie Quelle wo die Geräte auch in den Katalogen erschien. Es ist davon auszugehen das auch Ersatzröhren den Weg in den Westen fanden. Ob eine Entsozialisierung der Güter erfolgte kann ich nicht sagen.
Re: Die Verbundröhre UEL51, eine Entwicklung des Funkwerk Erfurt.
Hallo Bernhard.
Unter "NSW" verstand man das "nichtsozialistische Wirtschaftsgebiet", also das kapitalistische Ausland. Unter diesem Begriff wurden sowohl Importe als auch Exporte in das kapitalistische Ausland geführt.
Das Gegenstück ist der Import/ Export in das "SW", sprich "sozialistisches Wirtschaftsgebiet", sozialistisches Ausland.
Mit vielen Grüssen. Wolle
P.s. Mit "Entsozialisierung" ist vermutlich eine "Umetikettierung" gemeint.
