Akkord Jerry K 1966-1967

Hallo zusammen,

es ist sehr selten, dass man ein unbenutztes Radio aus den Jahren 1966/1967
in Originalverpackung zugesendet bekommt. Hier handelt es sich um das in Japan
hergestellte Gerät "Akkord Jerry K" mit der Seriennummer #180053. Akkord gibt zu den
japanischen Transistoren folgende Äquivalenztypen für den Jerry an:

2SA240 = AF134 (Mischstufe AF135)
2SA77, 2SA433A = AF137
2SB54 = AC122
2SB56 = AC128


Technische Daten

Schaltung: Superhet
Transistoren: 9 Germanium (2x 2SA240, 2SA433A, 2x 2SA77, 2x 2SB54, 2x SB56)
Kreise: AM: 6, UKW: 7
Frequenzen: KW 5,8-7,35 MHz, MW, UKW bis 104 MHz
Lautsprecher: 1 oval (9,5 x 5,5 cm, 8 Ohm)
Spannungen: 4 x 1,5 Volt Mignon
Gehäuse: Thermoplast schwarz
Skala: Analog in horizontaler Zeiger-Laufrichtung.
Abstimmung: Drehkondensator

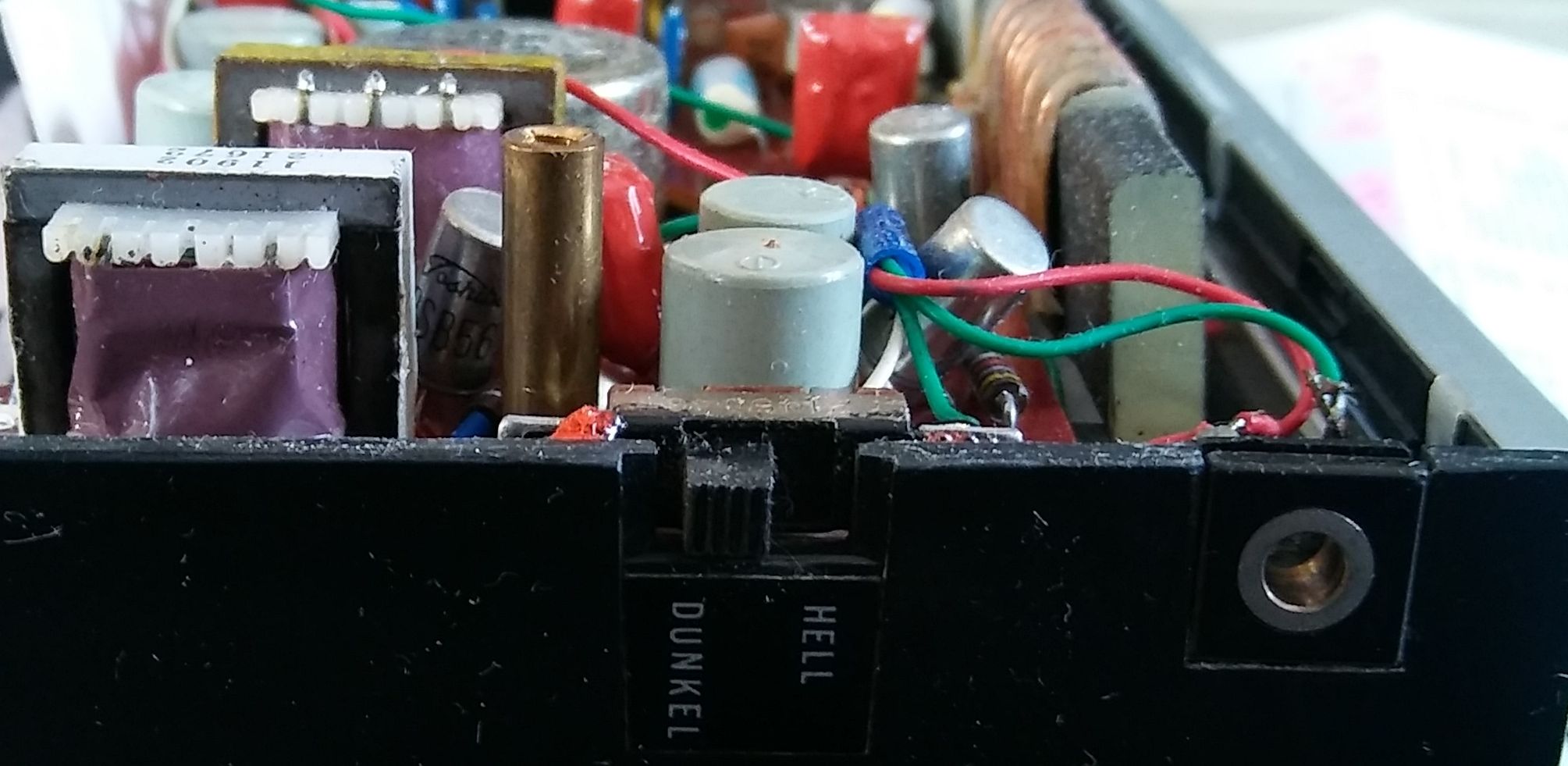

Komfort: Tonblende-Umschalter
Gewicht: 0,8 kg
Maße: 19,0 x 9,5 x 5,0 cm
Besonderheit: Kurzwelle mit Ferritantenne





















Das Gerät arbeitete nach Austausch der 6 Elkos auf Anhieb einwandfrei. Die Empfindlichkeit
auf Kurzwelle mit der eingebauten Ferritantenne ist erstaunlich gut, auf UKW eher durch-
schnittlich, Mittelwelle perfekt. Der Akkord Jerry dürfte bereits unter der Führung von
Bosch eines der allerletzten Radios unter dem Markennamen Akkord sein. Zu dem Gerät wurde
firmentypisch eine schwarze Tragetasche aus Kunstleder beigelegt. Besonders putzig ist das
kleine Ohrhöreretui.

Das Gerät zieht knapp unter 10 mA Ruhestrom und beinahe 20 mA bei Normallautstärke.
Das sind die gleichen Werte wie bei der 10 Jahre älteren Peggie.


Gruss
Walter

Zuletzt bearbeitet am 27.09.18 07:32

Datei-Anhänge

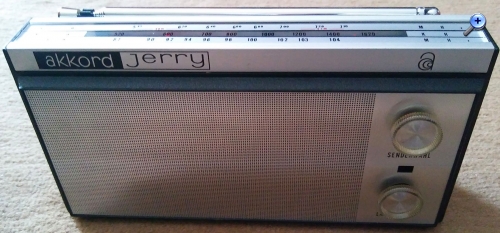

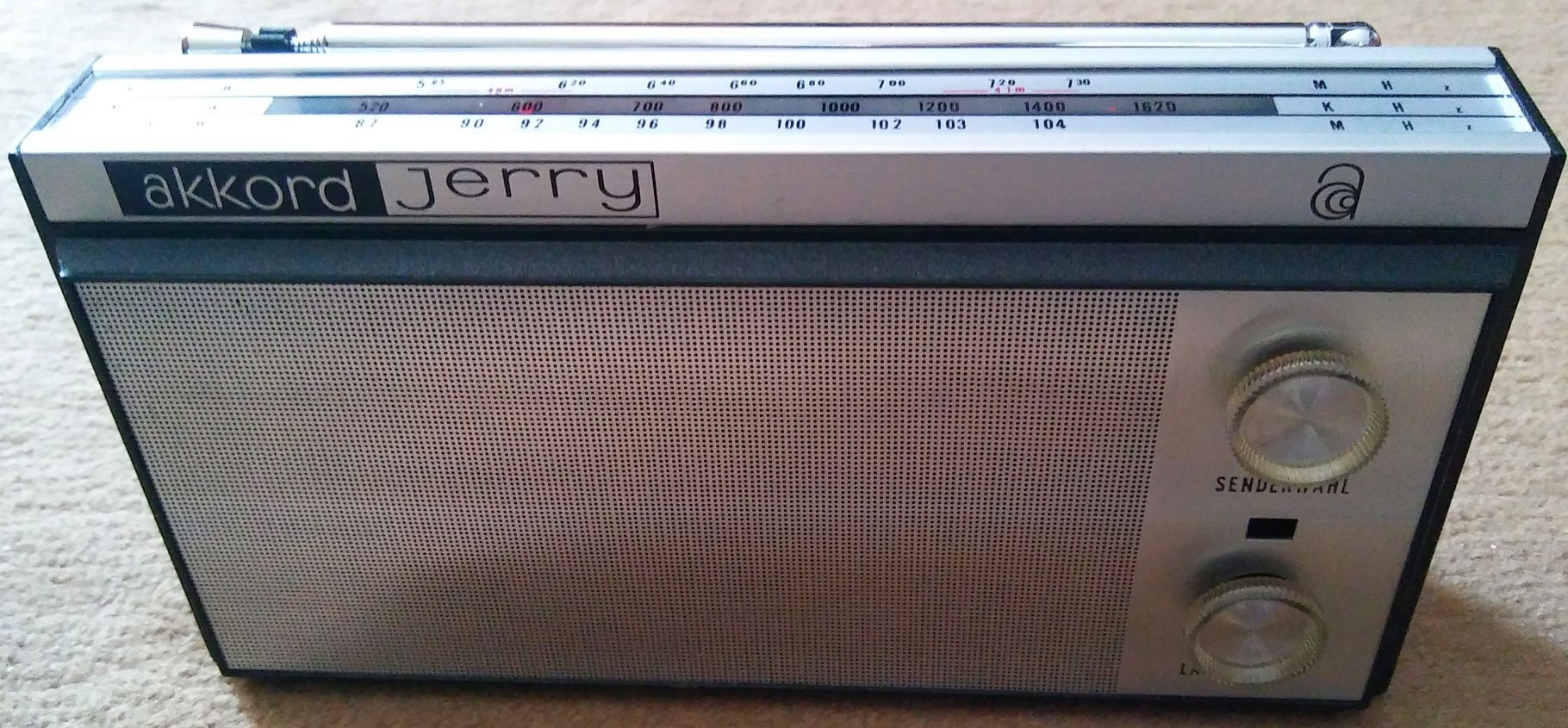

Akkord Jerry.jpg Akkord Jerry.jpg (363x)

Mime-Type: image/jpeg, 293 kB

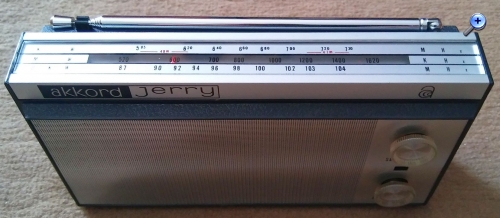

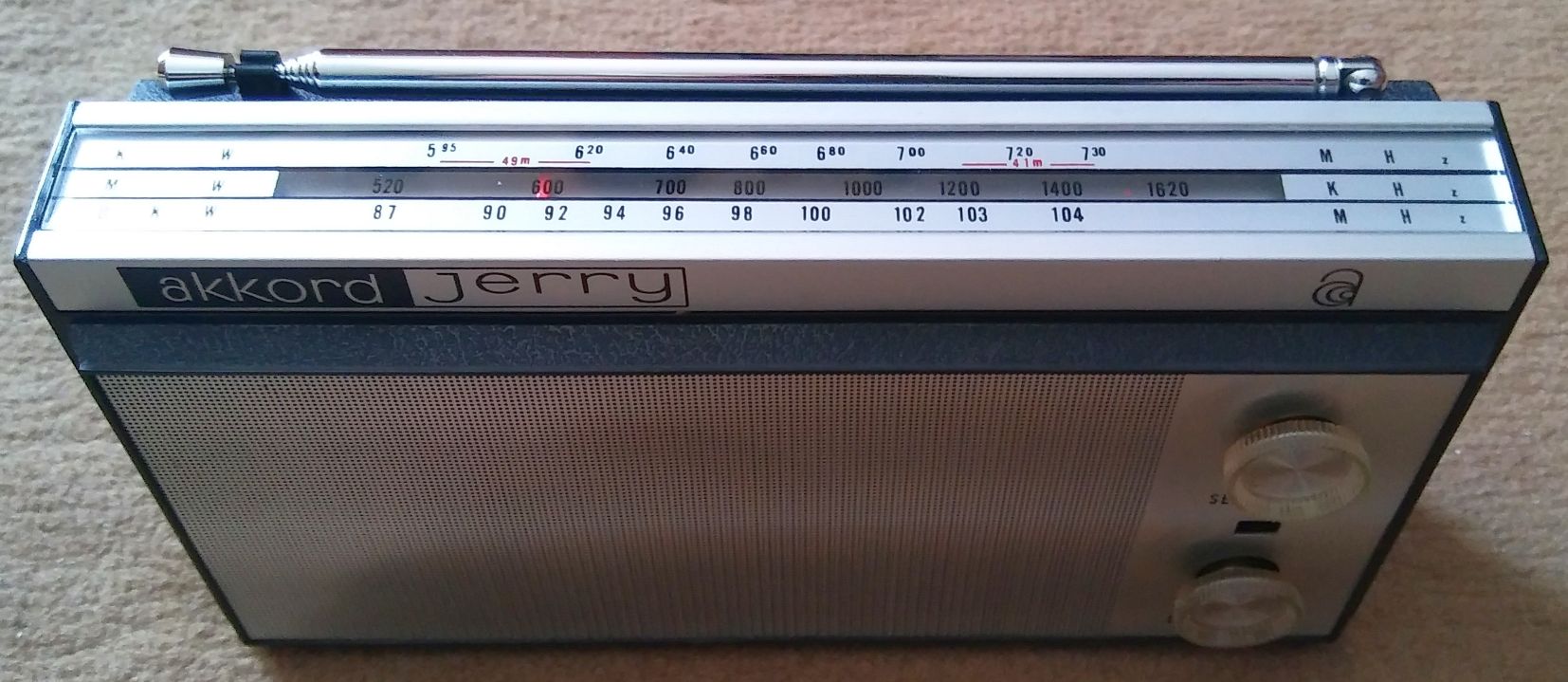

Akkord Jerry oben.jpg Akkord Jerry oben.jpg (353x)

Mime-Type: image/jpeg, 173 kB

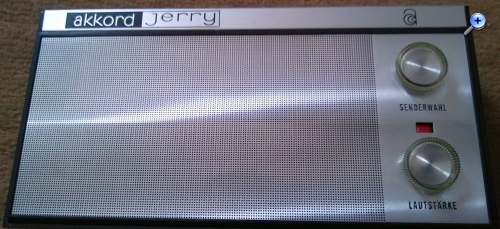

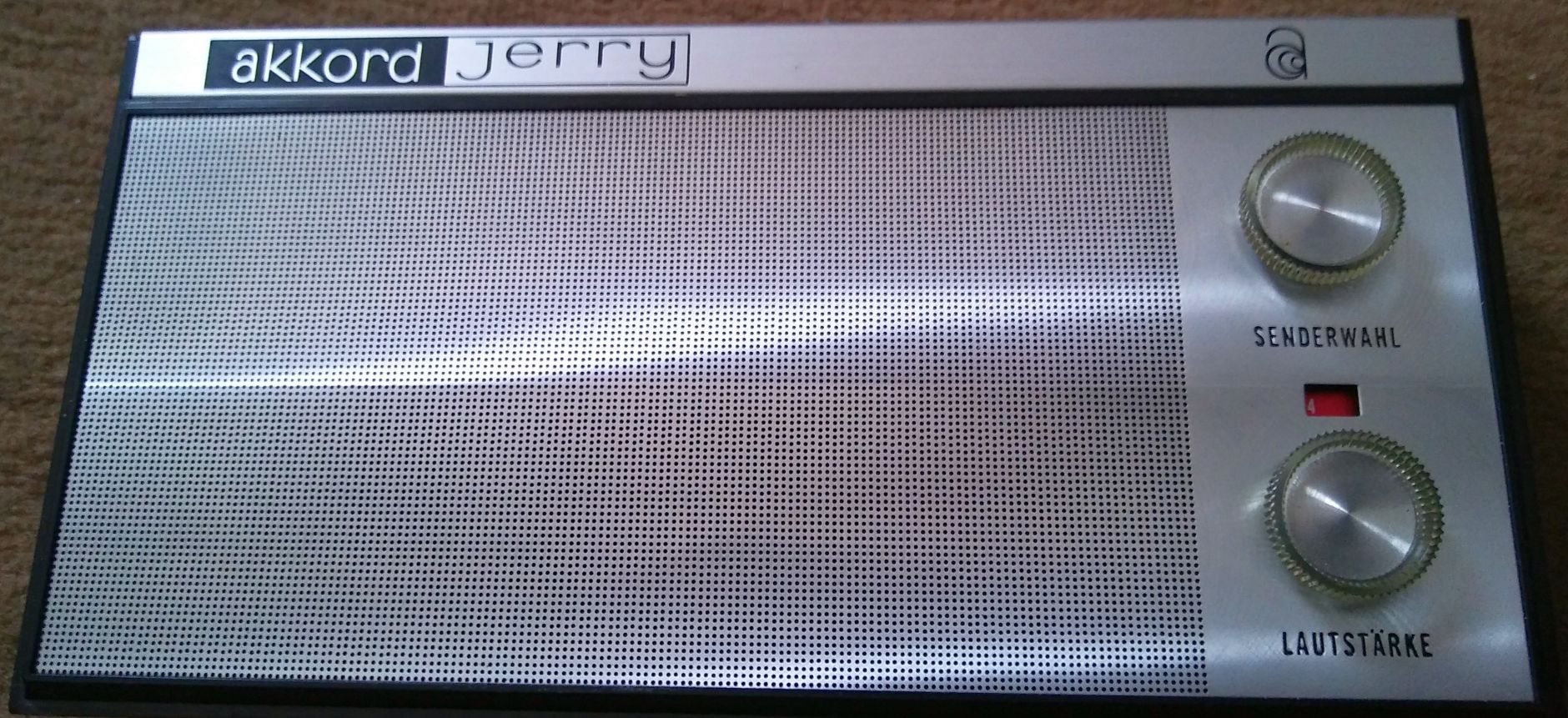

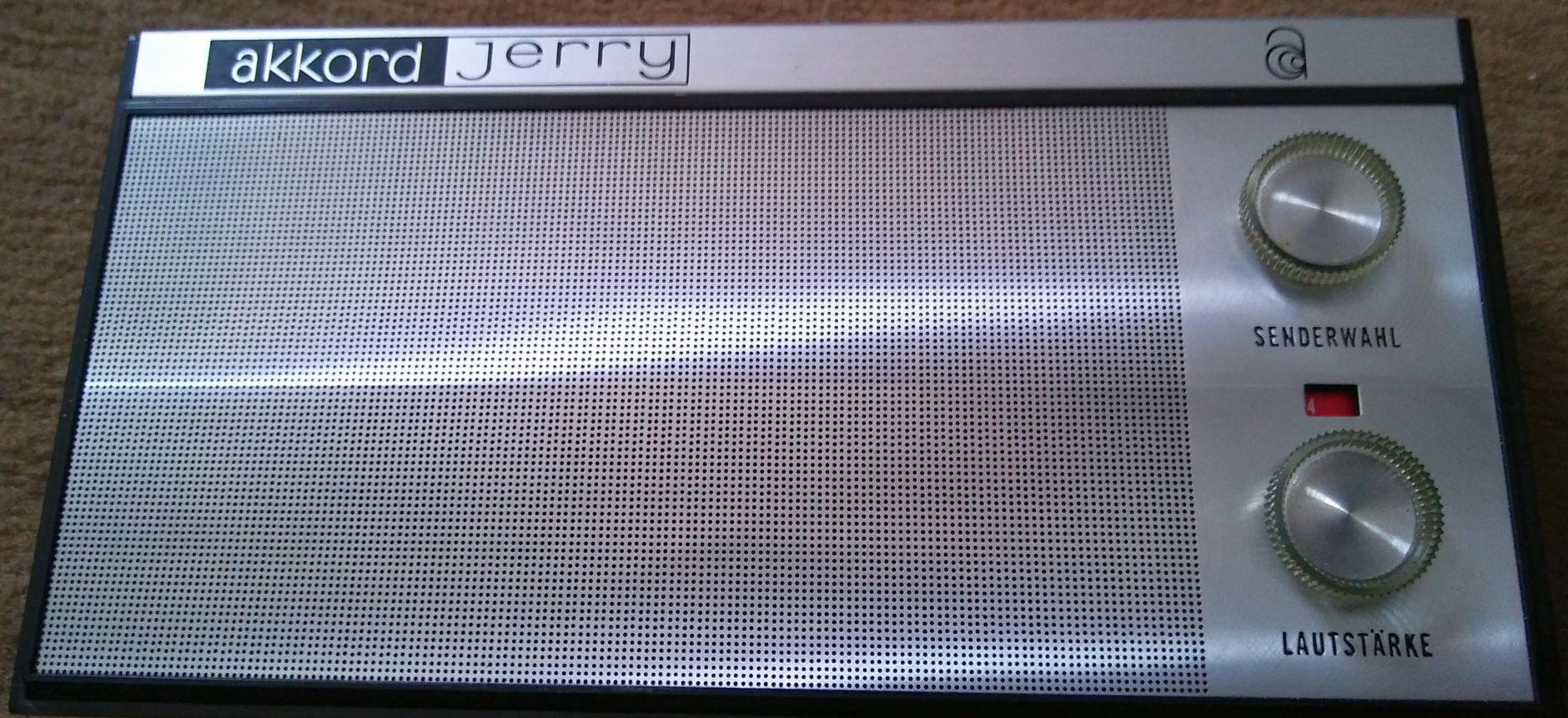

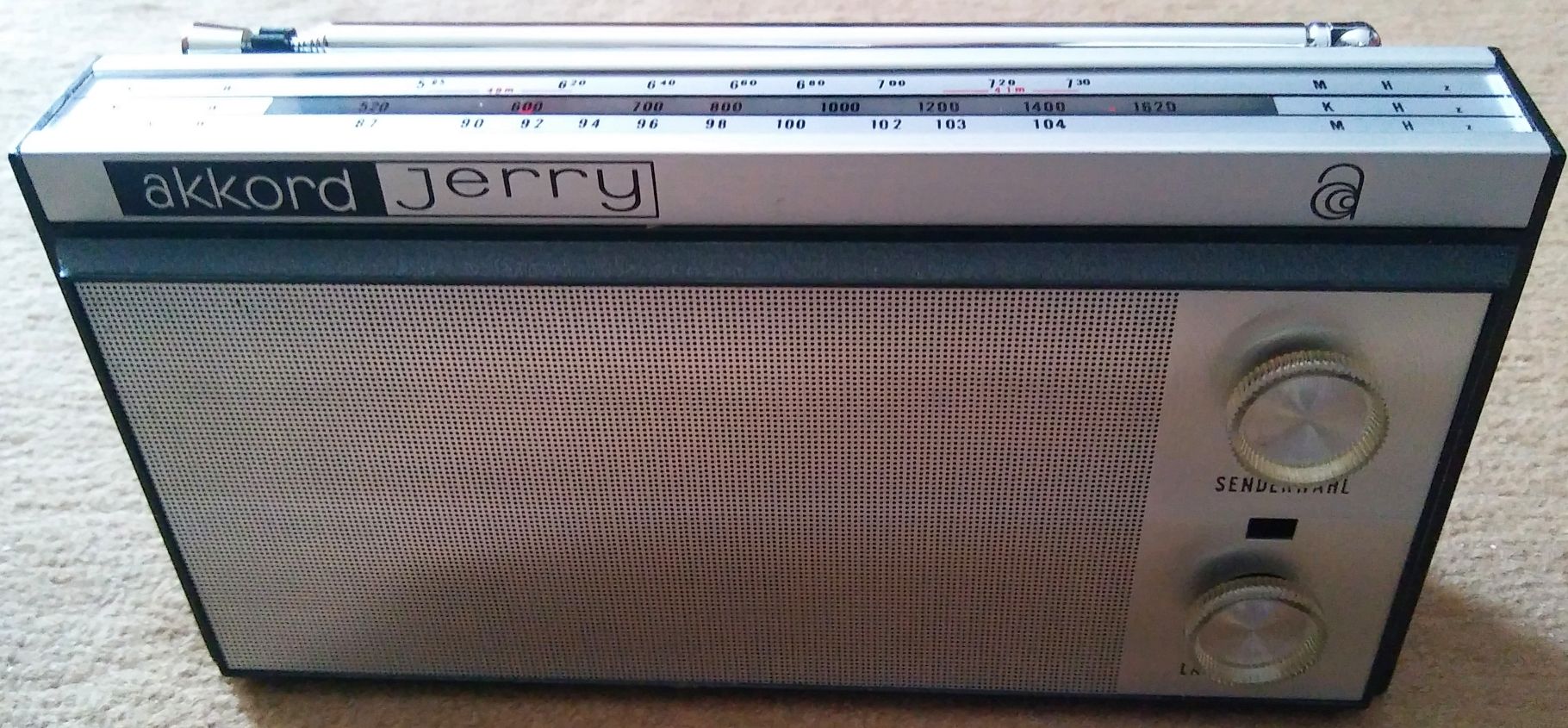

Akkord Jerry vorne.jpg Akkord Jerry vorne.jpg (359x)

Mime-Type: image/jpeg, 394 kB

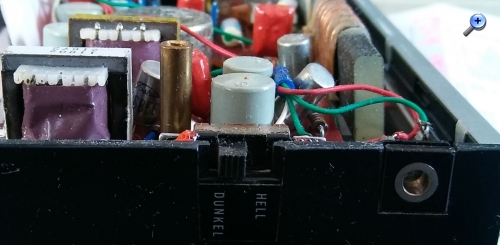

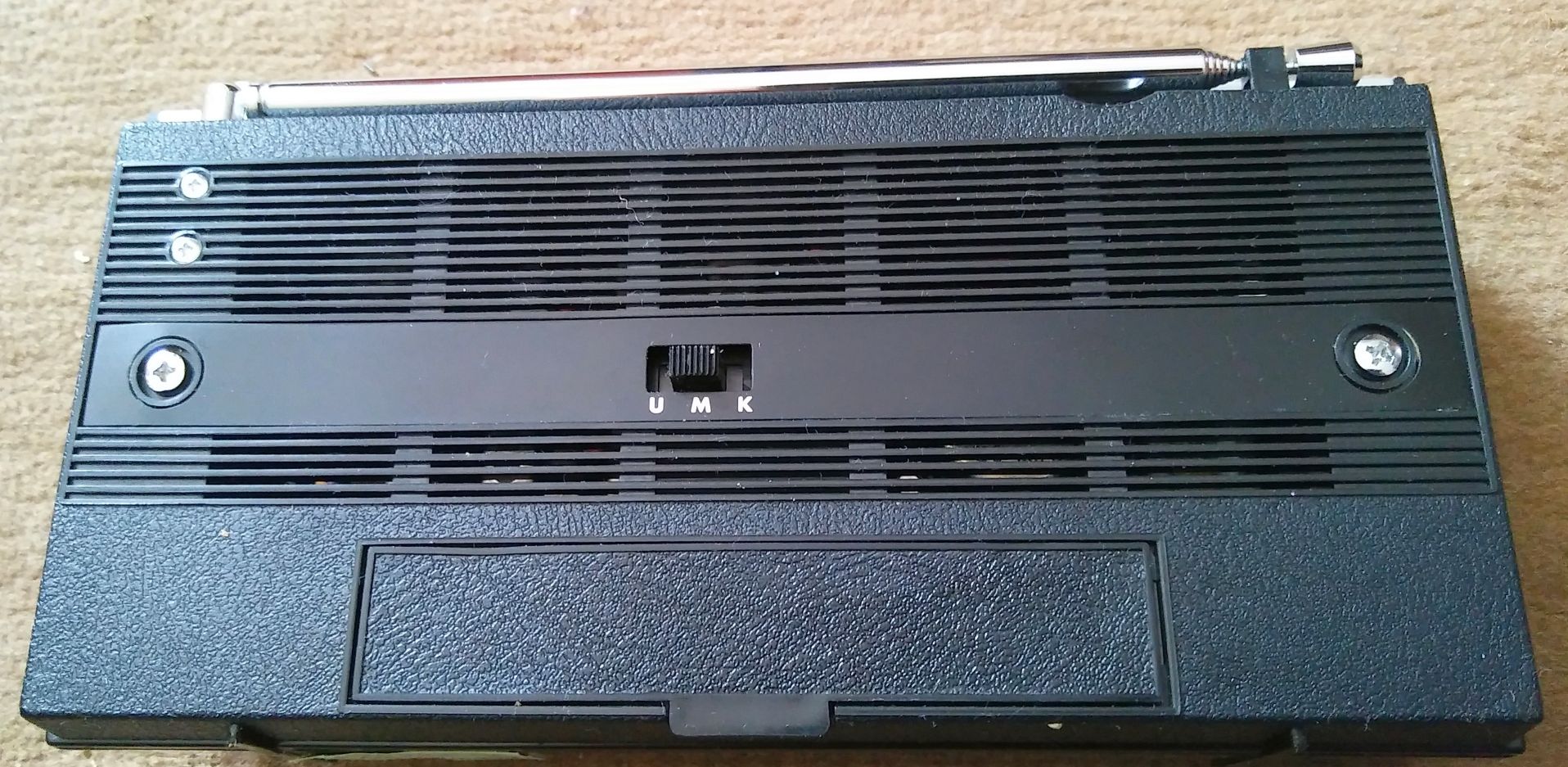

Akkord Jerry hinten.jpg Akkord Jerry hinten.jpg (351x)

Mime-Type: image/jpeg, 384 kB

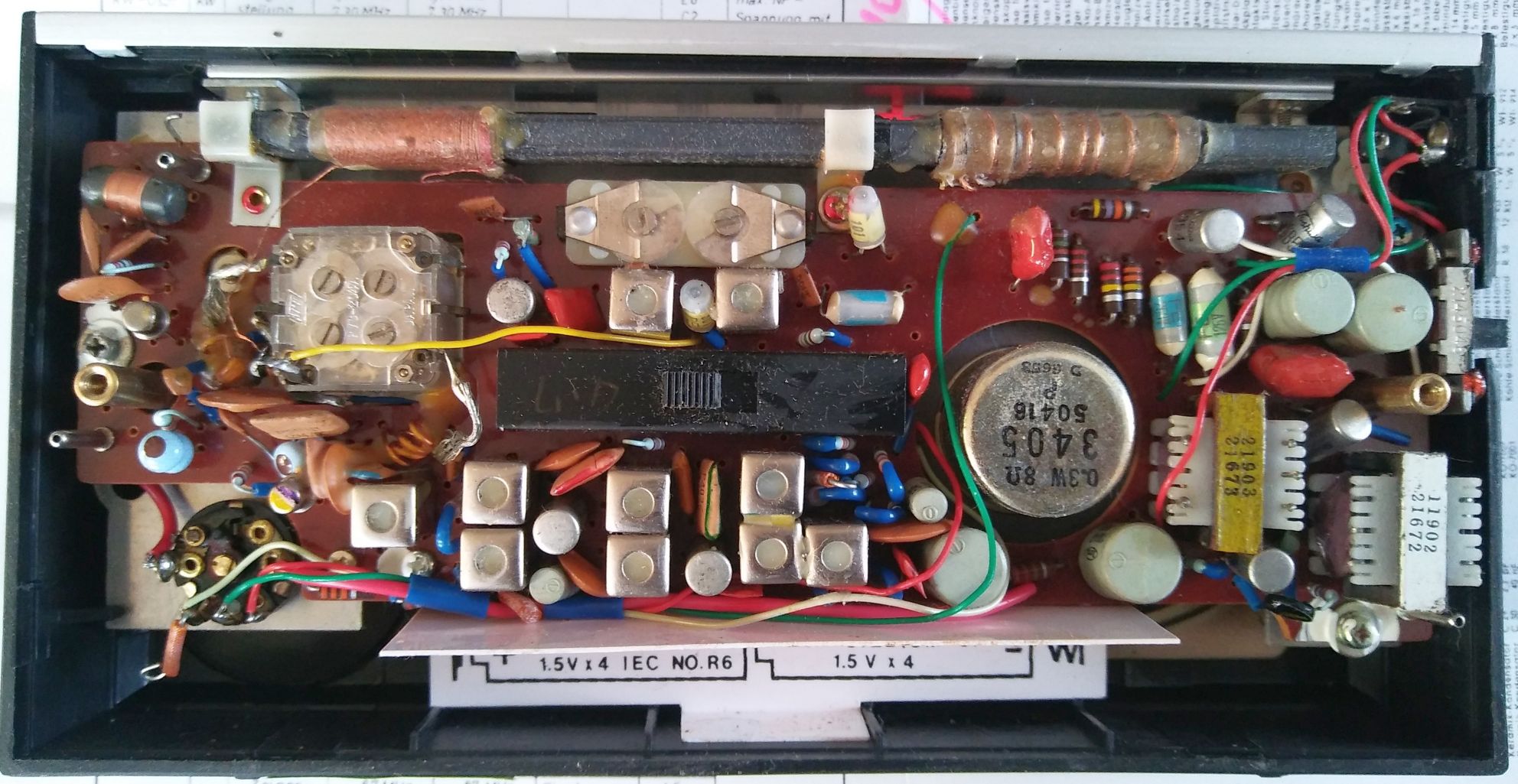

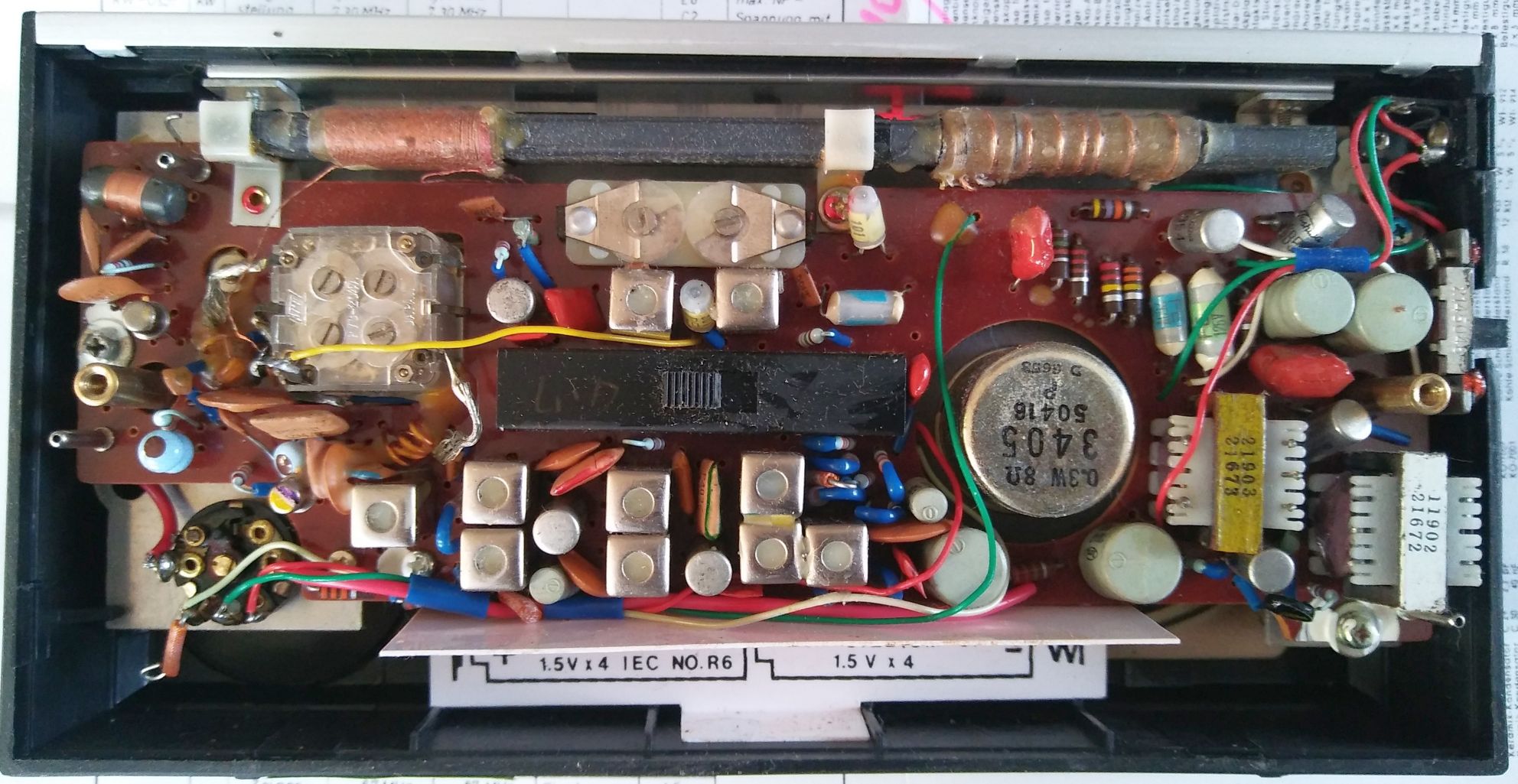

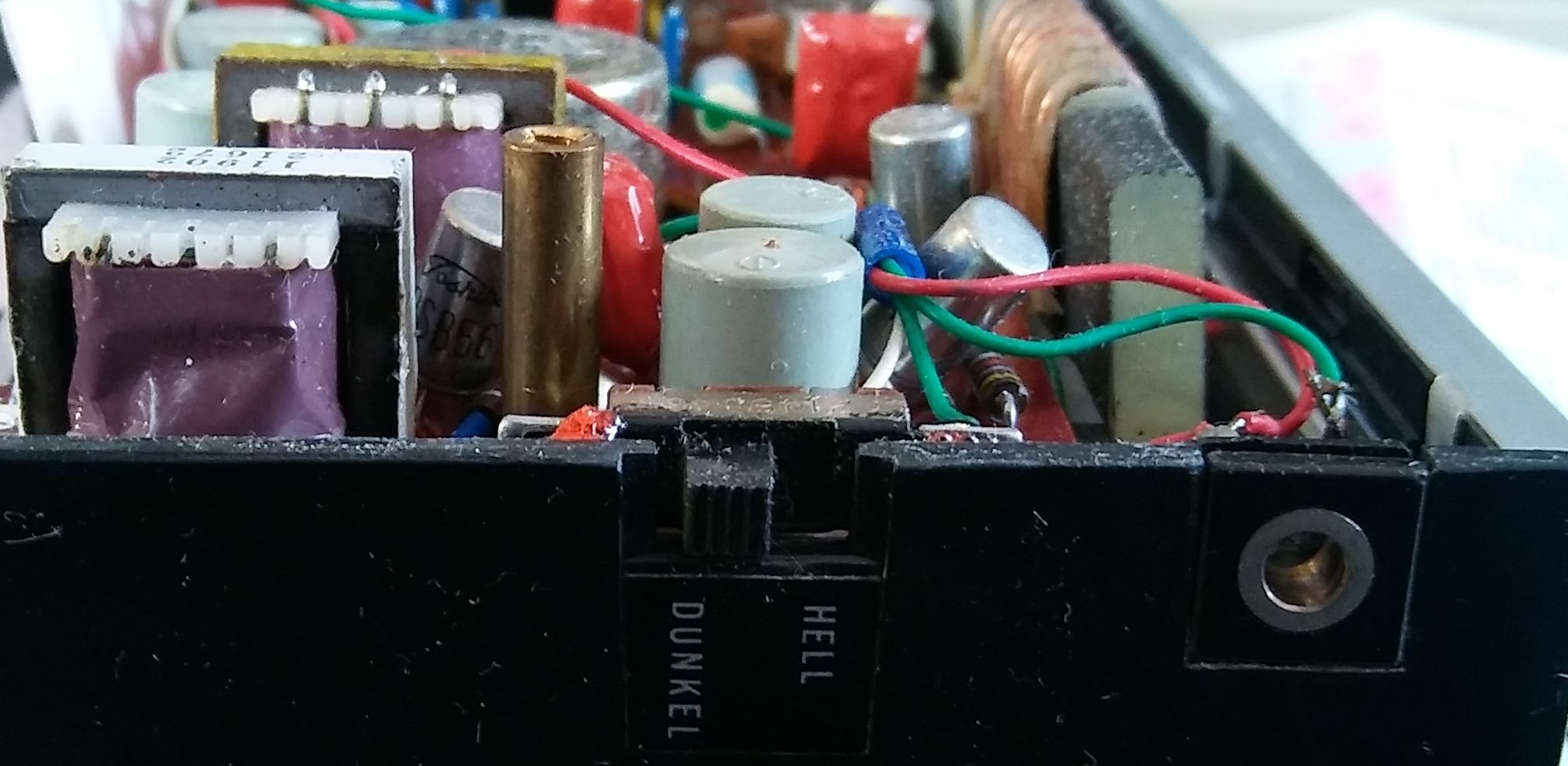

Akkord Jerry innen.jpg Akkord Jerry innen.jpg (395x)

Mime-Type: image/jpeg, 311 kB

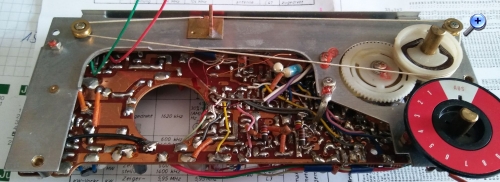

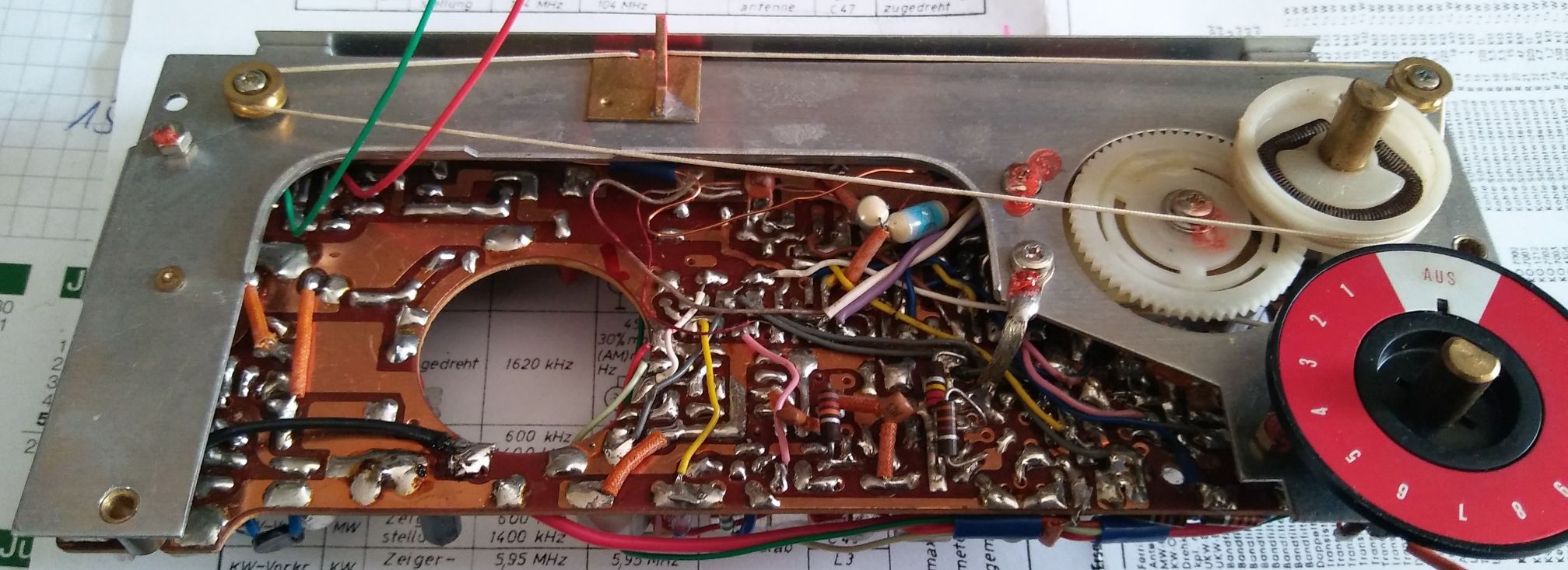

Akkord Jerry Platinenunterseite.jpg Akkord Jerry Platinenunterseite.jpg (377x)

Mime-Type: image/jpeg, 238 kB

Akkord Jerry Elko mit Riss und Elektrolytaustritt.jpg Akkord Jerry Elko mit Riss und Elektrolytaustritt.jpg (365x)

Mime-Type: image/jpeg, 180 kB

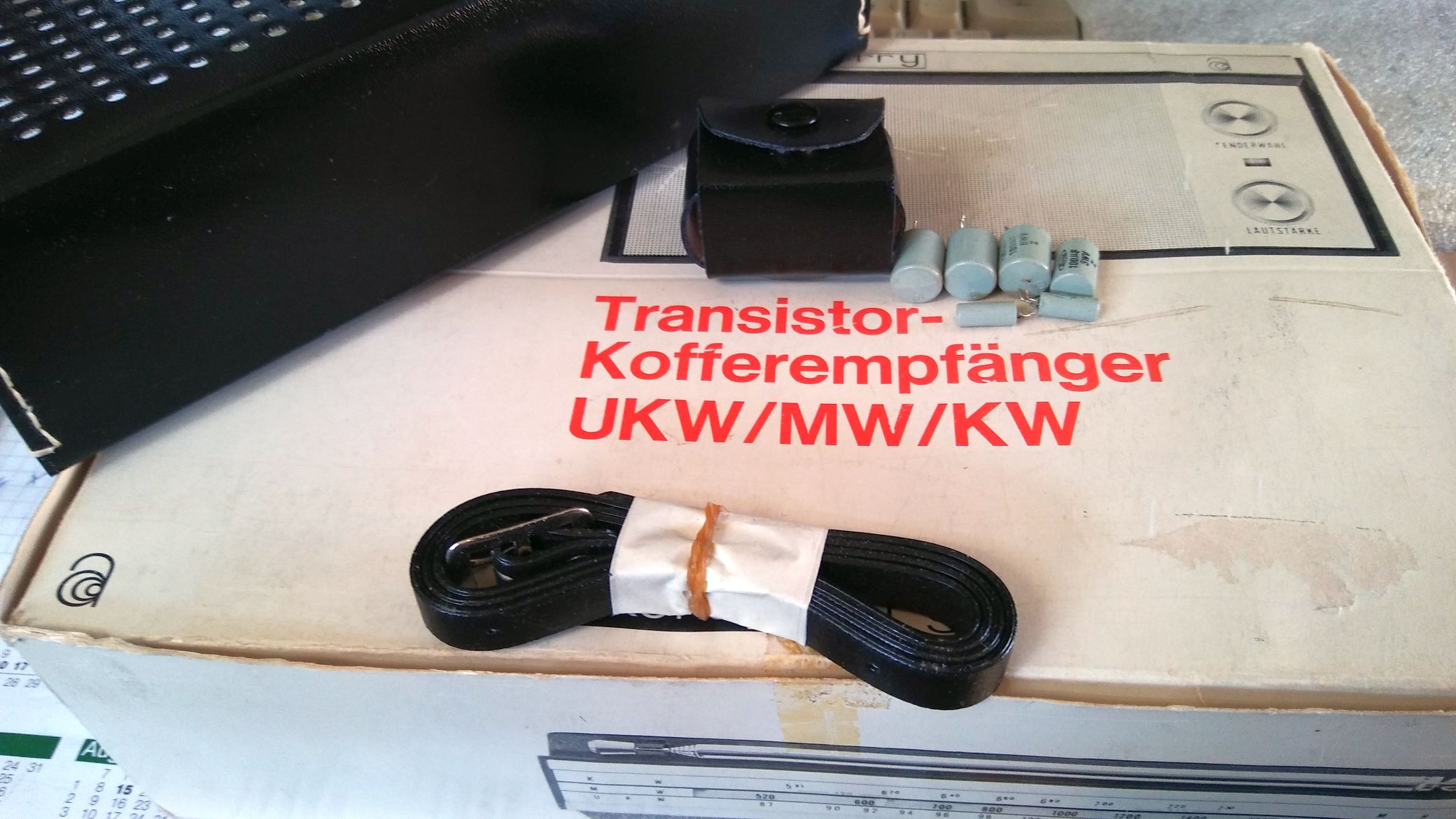

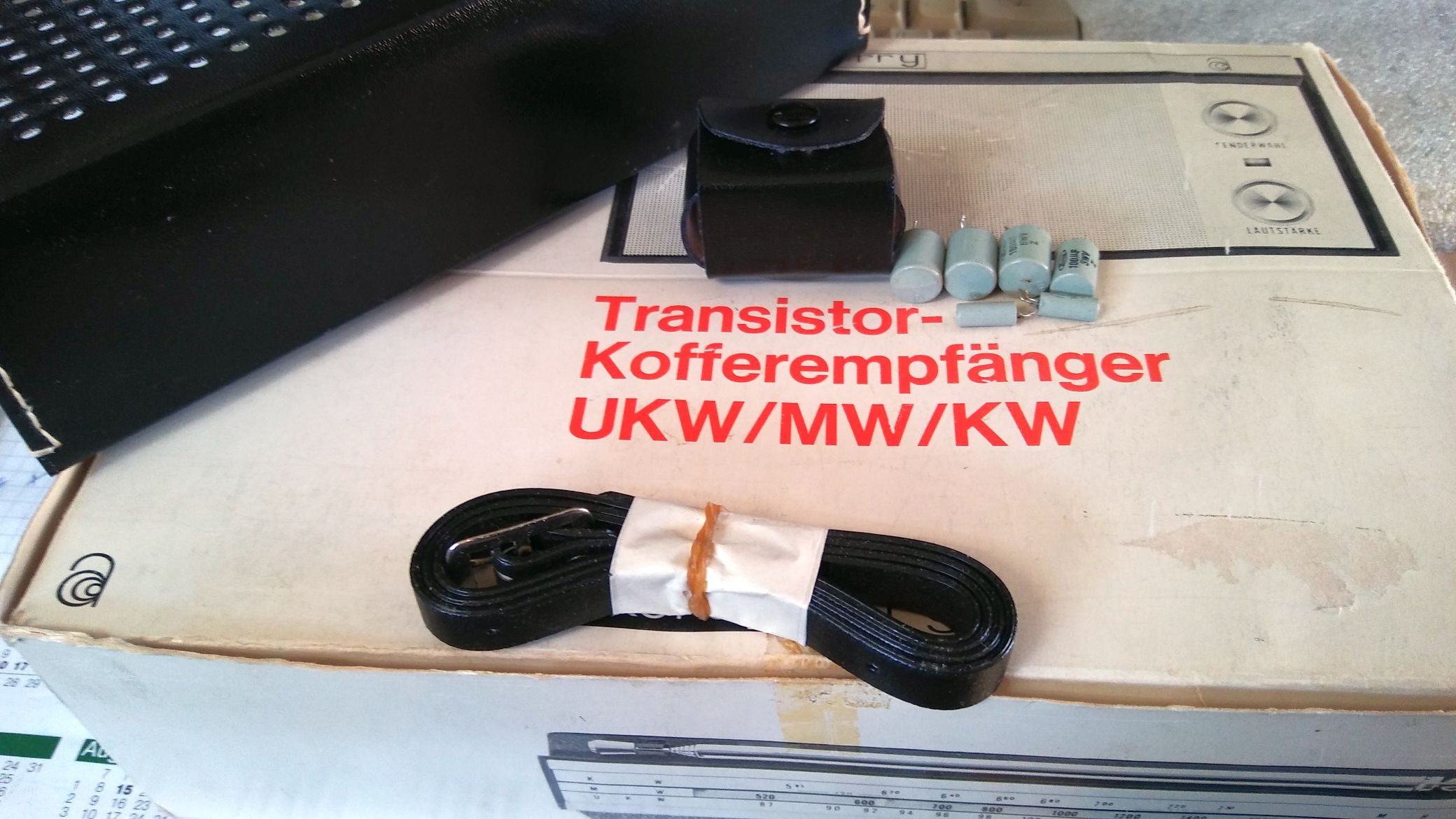

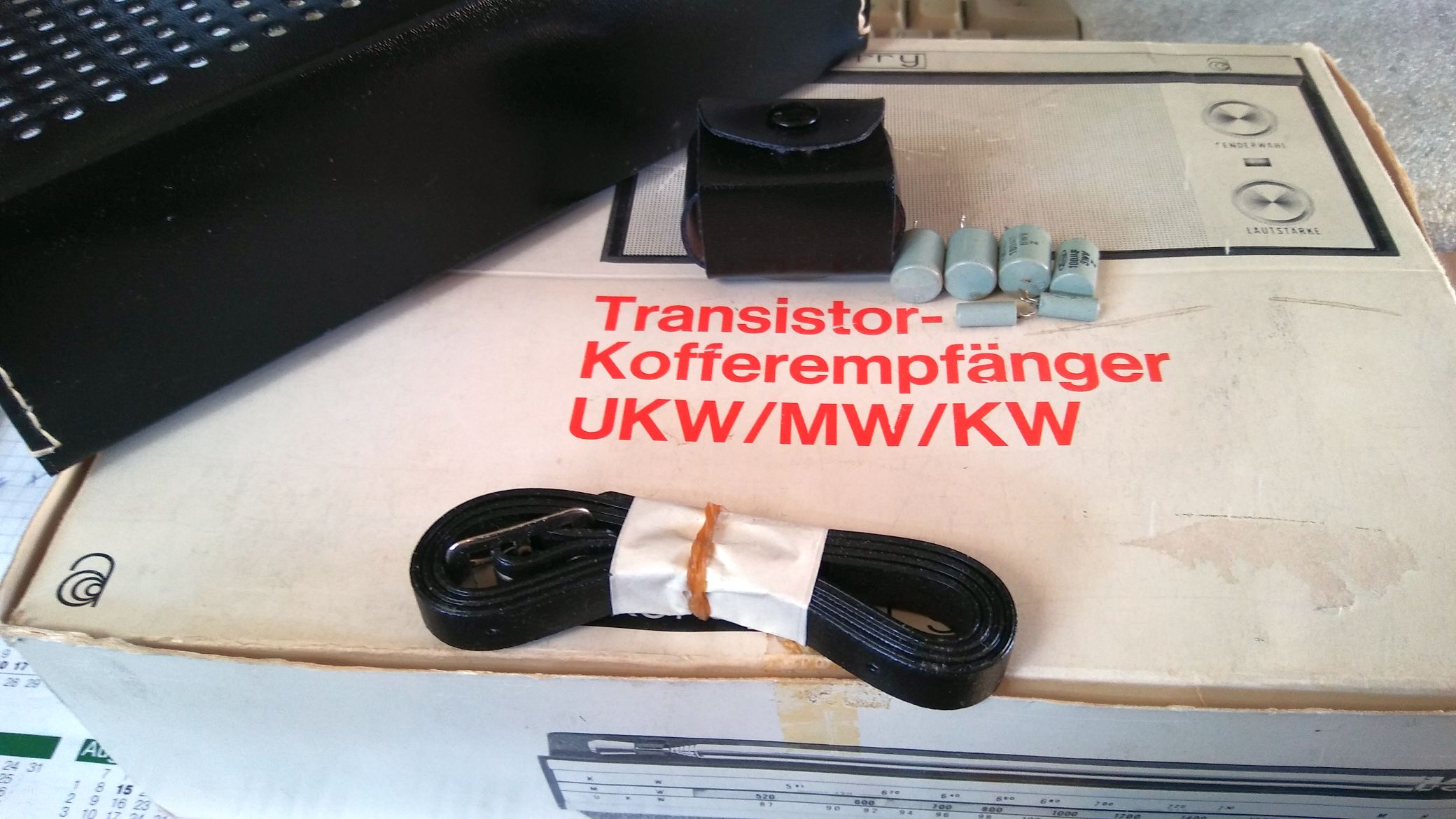

Akkord Jerry Zubehör und getauschte Elkos.jpg Akkord Jerry Zubehör und getauschte Elkos.jpg (352x)

Mime-Type: image/jpeg, 291 kB

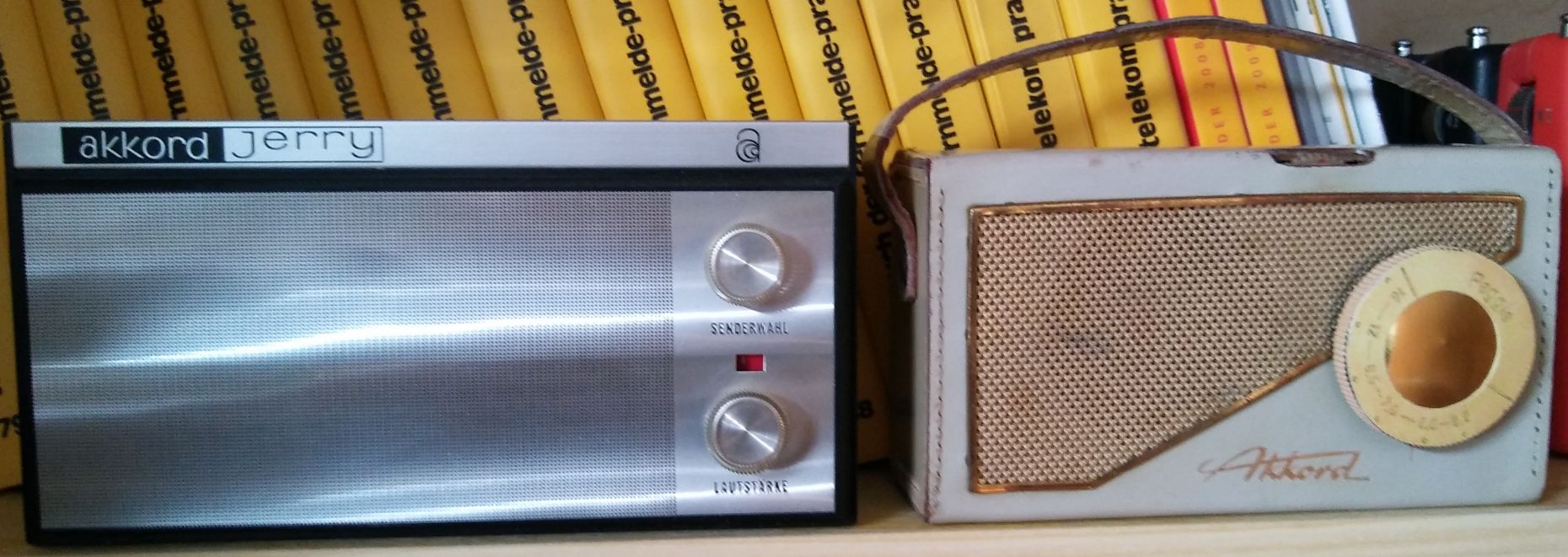

Akkord Jerry und Peggie 10 Jahre Entwicklung.jpg Akkord Jerry und Peggie 10 Jahre Entwicklung.jpg (379x)

Mime-Type: image/jpeg, 206 kB
