tele STAR 4004

Hallo zusammen,

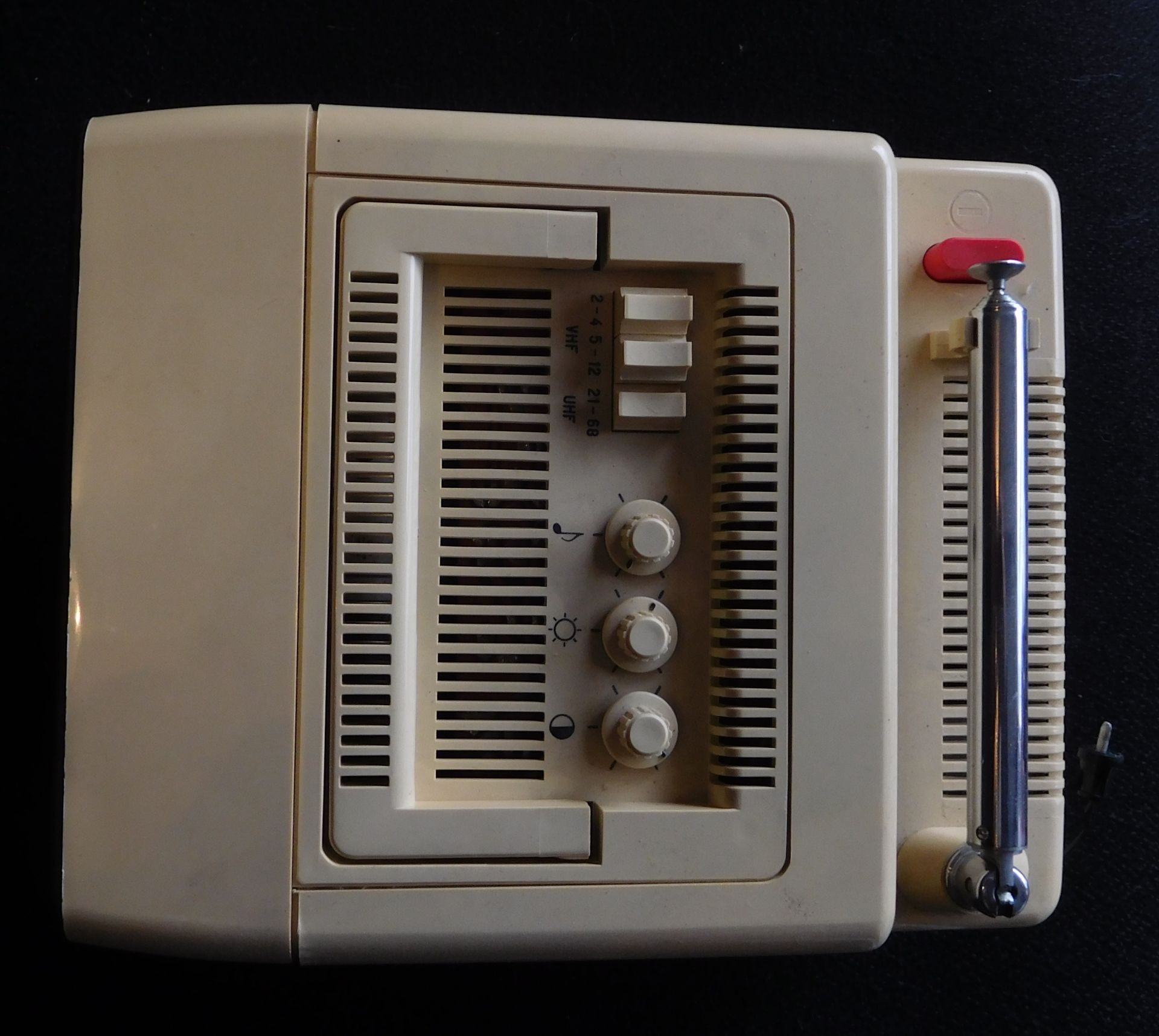

heute habe ich von einem ehemaligen Kollegen einen 'tele STAR 4004' geschenkt bekommen. Das Gehäuse ist zwar mittlerweile 'Nikotin-Weiss' , aber sonst ist er äusserlich in sehr gutem Zustand. Eine Bedienungsanleitung und ein Schaltbild ist auch dabei. Für einen Test habe ich einen Modulator (für den UHF Bereich) von Hama verwendet. Das über SCART eingespeiste Videosignal von meinem Sat-Receiver (Topfield 5000) zeigt ein leicht verrauschstes Bild.

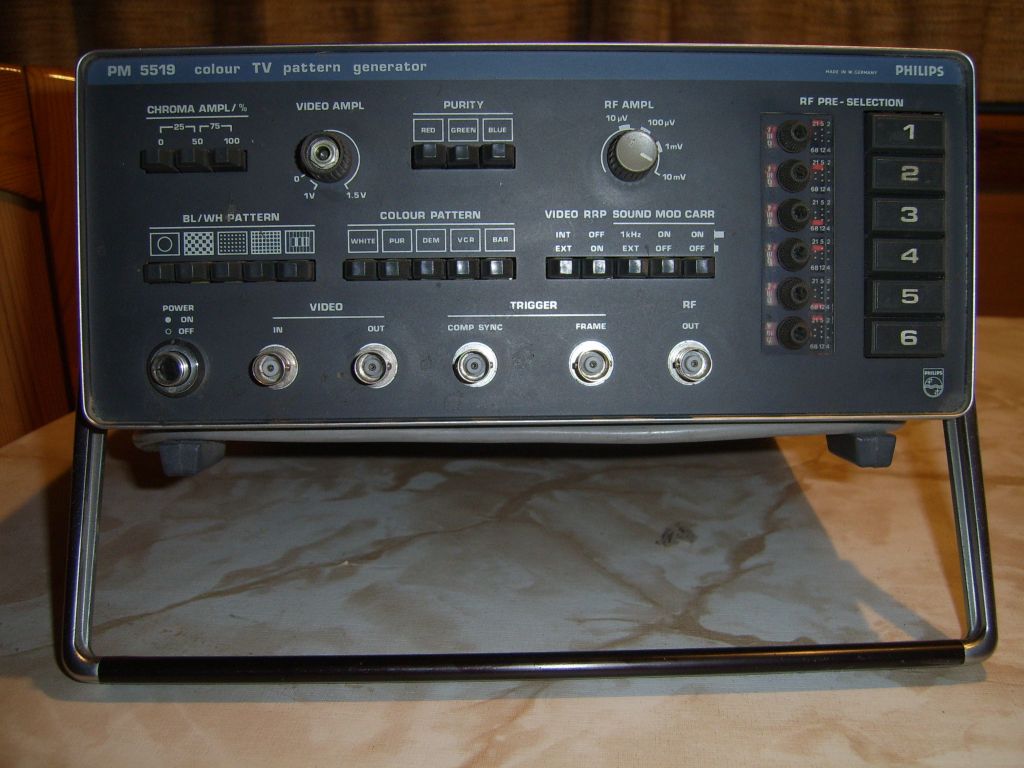

Um ein 'gutes' Signal zu bekommen habe ich meinen Philips PMM5519 Testbild Generator angeschlossen. Hier kann ich aber nur den 1kHz Ton hören, aber ich sehe kein Testbild. Ich sehe nur ein weisses Bild, obwohl ich den Kreis und die Graustufen-Treppe eingeschaltet habe. Ich vermute mal, hier ist eine Reparatur fällig.

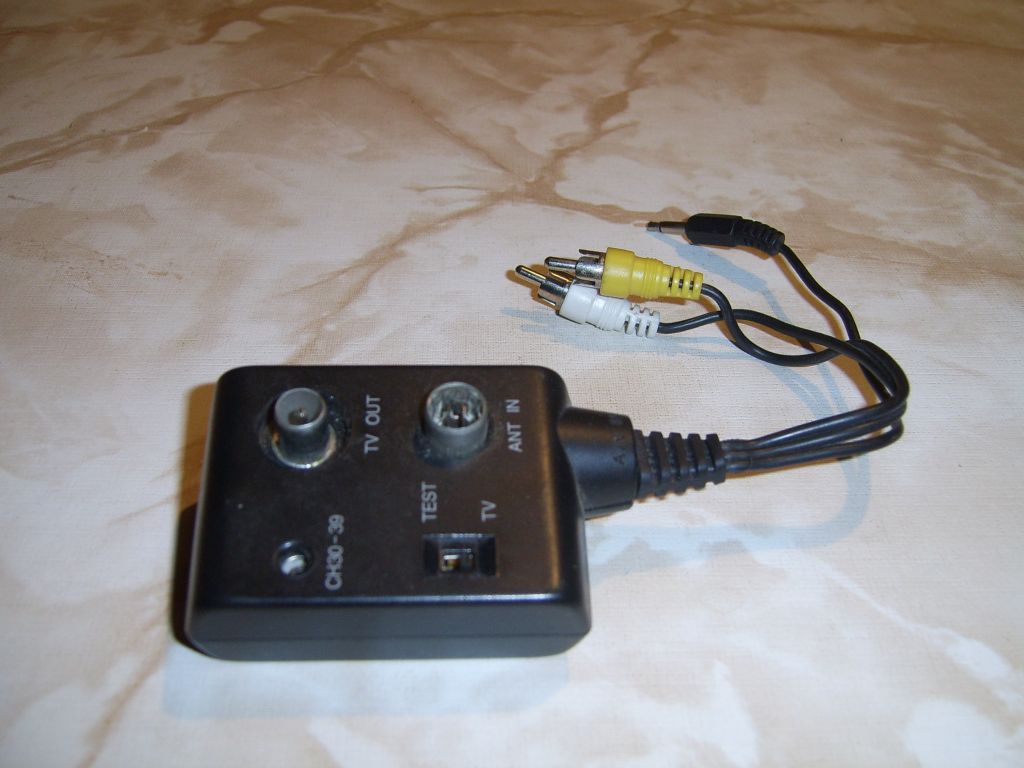

Ich habe hier noch einen Modulator von SEG mit dem ich den Fernseher betreiben könnte. Die Type ist MOD-888. Bevor ich ihn schrotte, hat jemand von Euch vielleicht einen Schaltplan von diesem Modulator? Eigentlich bräuchte ich ja nur den Wert für die Versorgungsspannung und die Polung.








Gruss
Norbert

Datei-Anhänge

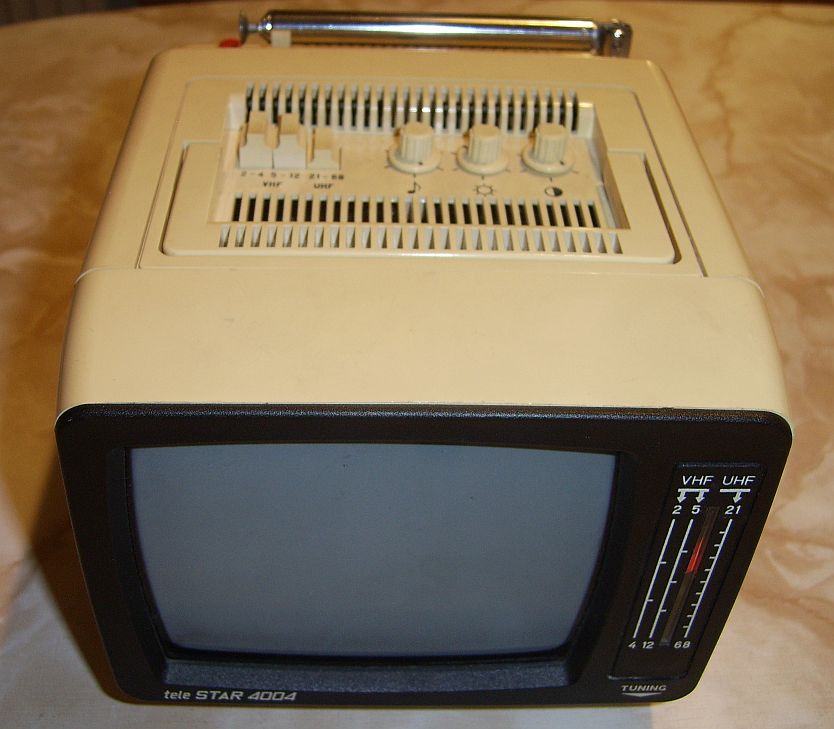

Tele Star 4004.jpg Tele Star 4004.jpg (638x)

Mime-Type: image/jpeg, 67 kB

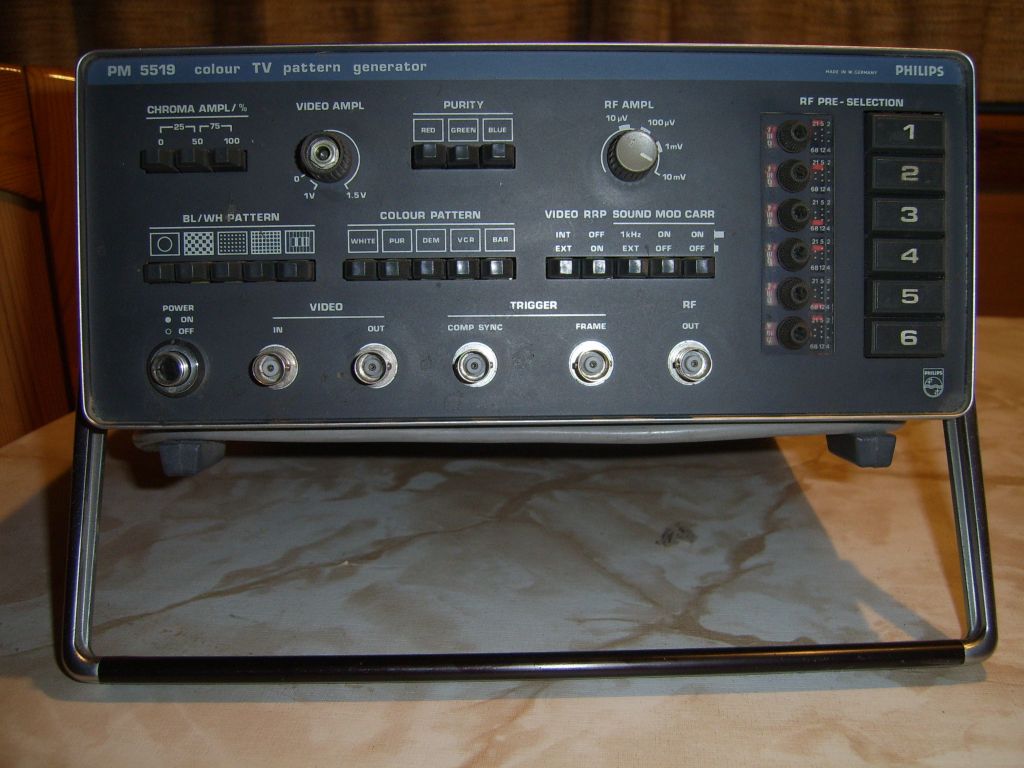

PM5519.jpg PM5519.jpg (588x)

Mime-Type: image/jpeg, 145 kB

SEG MOD-888.jpg SEG MOD-888.jpg (688x)

Mime-Type: image/jpeg, 120 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
19.09.17 17:39
phantomas

Einsteiger

19.09.17 17:39
phantomas

Einsteiger

Re: tele STAR 4004

zu dem Modulator finde ich gerade eine exxyseite auf der steht, dass der Modulator 5V Gleichspannung benötigt...

www.xxxxxx Bitte keine Links zu gewerblichen Seiten, hier Verdacht der Eigenbewerbung

09.12.18 16:42
det

WGF-Nutzer Stufe 2

09.12.18 16:42
det

WGF-Nutzer Stufe 2

Re: tele STAR 4004

Hallo Norbert!

Ich fand die "Kiste" vor Jahren auf dem Trödelmarkt für n paar Eus.
Hast Du sie nach 5 Jahre noch?
Da keine analoger Empfang mehr möglich ist, habe ich den 4004 umgebaut.
Wenn Du Interesse am Umbau hast...

Zuletzt bearbeitet am 10.12.18 22:10

09.12.18 21:42
NorbertWerner

WGF-Premiumnutzer

09.12.18 21:42
NorbertWerner

WGF-Premiumnutzer

Re: tele STAR 4004

Hallo det,

ja, das Gerät ist noch ein Teil meiner Sammlung. Es wird aber nur noch 'zum anschauen' verwendet.
Ehrlich gesagt möchte ich das Gerät nicht verbasteln. Es soll so bleiben, wie es ist.

Allerdings hast Du mich neugierig gemacht. Was hast Du an dem Gerät umgebaut?

Gruss
Norbert

10.12.18 08:06
det

WGF-Nutzer Stufe 2

10.12.18 08:06
det

WGF-Nutzer Stufe 2

Re: tele STAR 4004

Hallo Norbert,
das fiel mir dann auch heute Nacht ein:
Ich habe gar nicht geschrieben, was ich umgebaut habe!

Entfernt habe ich:
UHF Tuner
VHF Tuner
ZF

Eingebaut wurde:
Verstärker mit Video-Eingang,
Audio Eingang auf Endstufe

Resultat: Scharfes SW Bild
Benutze ich zur Darstellung von Info beim Abspielen von MP3 Dateien

Leider keine Fotos vorhanden.

10.12.18 10:31
wumpus

Administrator

10.12.18 10:31
wumpus

Administrator

Re: tele STAR 4004

Hallo Norbert,

ich sehe gerade das Foto vom 4004 von Dir. Kann ich das für das Wumpus-Online-Museum nutzen?





Beste Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

12.12.18 13:53
NorbertWerner

WGF-Premiumnutzer

12.12.18 13:53
NorbertWerner

WGF-Premiumnutzer

Re: tele STAR 4004

Hallo det,

da hast Du ja fast das Gerät 'entkernt'. Mir liegt es eher, ein Gerät im Originalzustand zu erhalten.
Übrigens, das Gerät hat einen merkwürdigen Netzanschluss. Für jede Netzspannung ein anders Kabel, damit kann man auch Geld machen. Naja, bis heute hat sich da nichts geändert.

@Rainer
Sorry für die Verspätung, aber nachdem ich knapp zwei Wochen Rentner bin, gibt es eben das berühmte Zeitproblem. Klar kannst Du das Bild verwenden. Ich habe gerade mal noch ein paar Photos für Deine Bildersammlung gemacht.

Gruss
Norbert







Datei-Anhänge

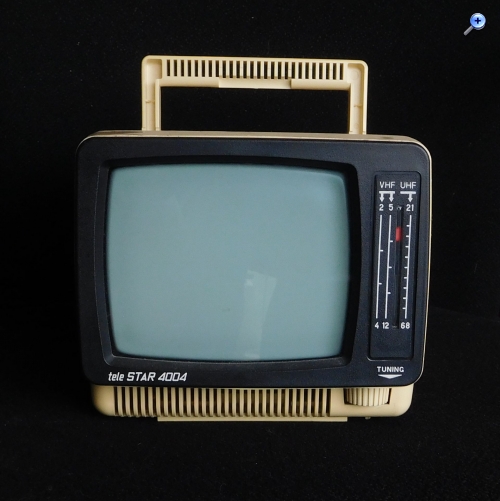

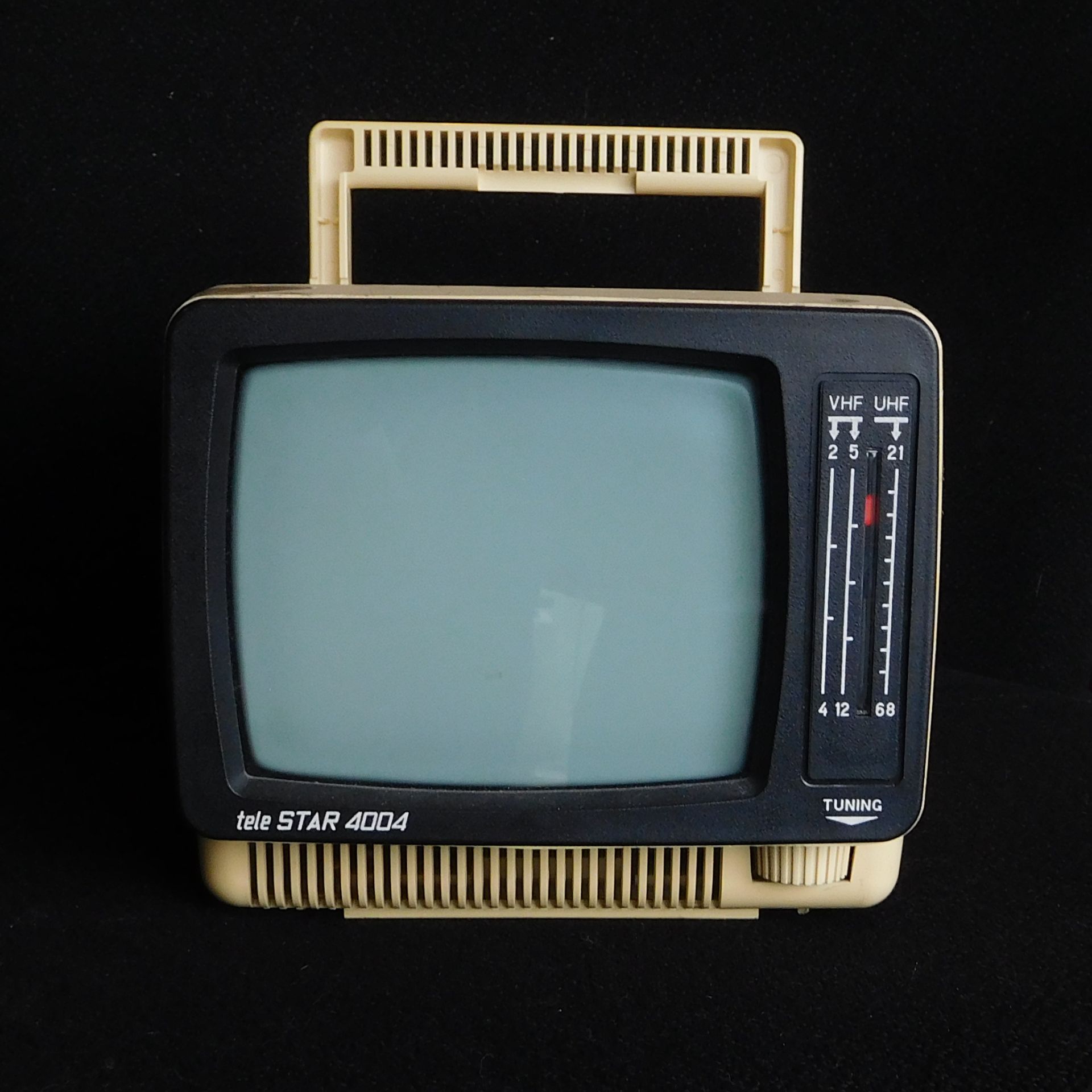

tele STAR 4004 vorn.jpg tele STAR 4004 vorn.jpg (436x)

Mime-Type: image/jpeg, 261 kB

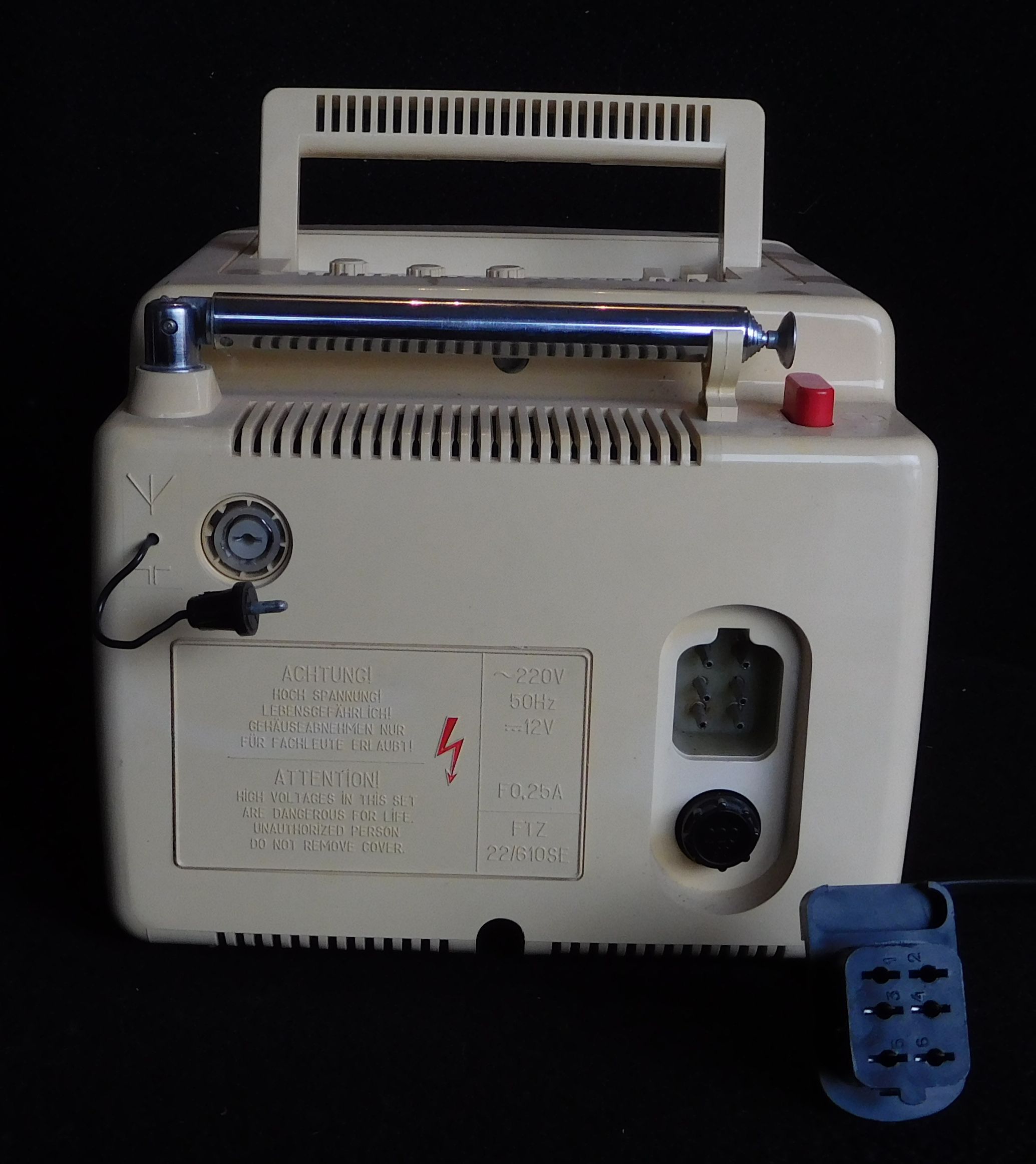

tele STAR 4004 hinten.jpg tele STAR 4004 hinten.jpg (373x)

Mime-Type: image/jpeg, 304 kB

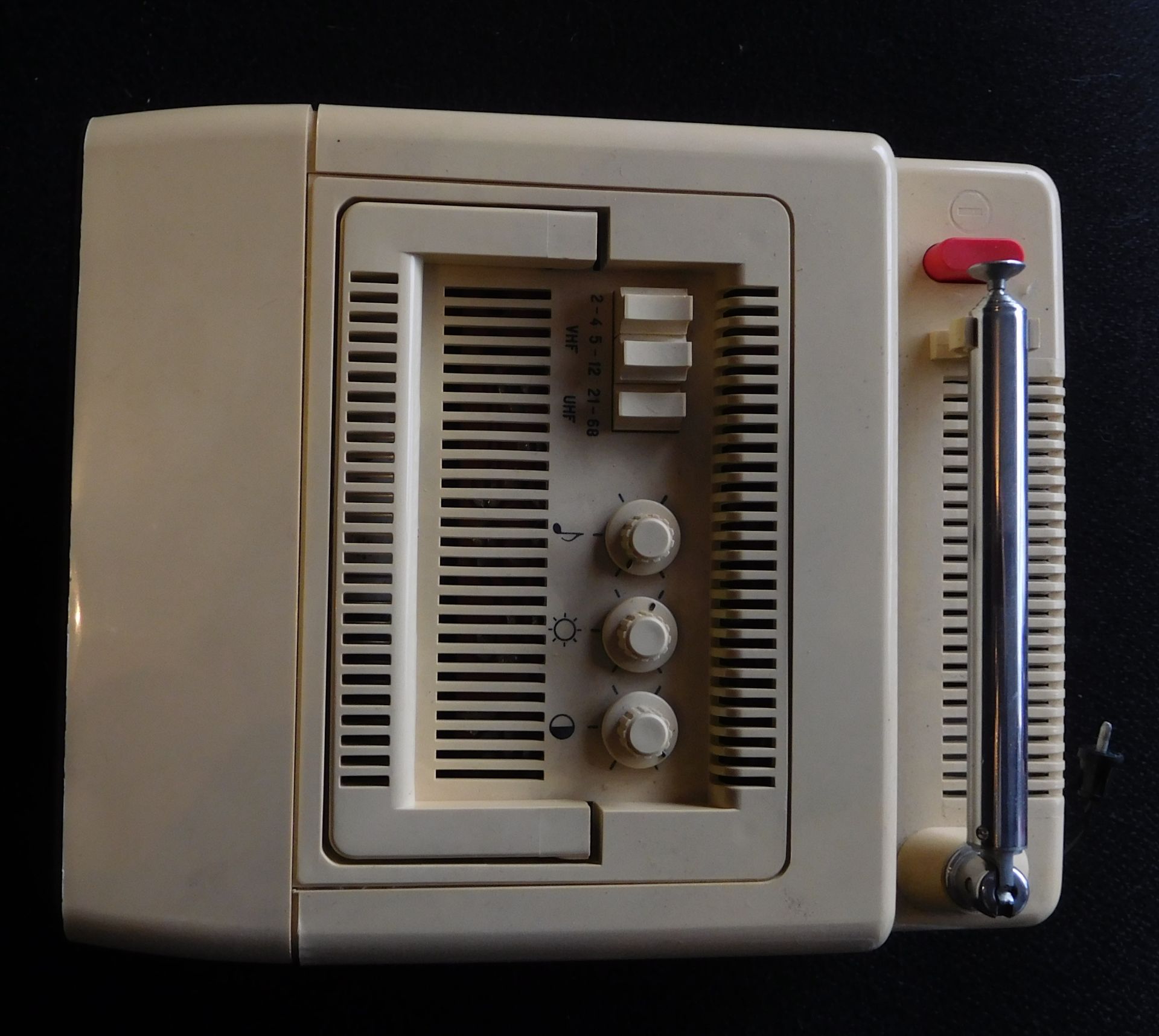

tele STAR 4004 oben.jpg tele STAR 4004 oben.jpg (382x)

Mime-Type: image/jpeg, 246 kB

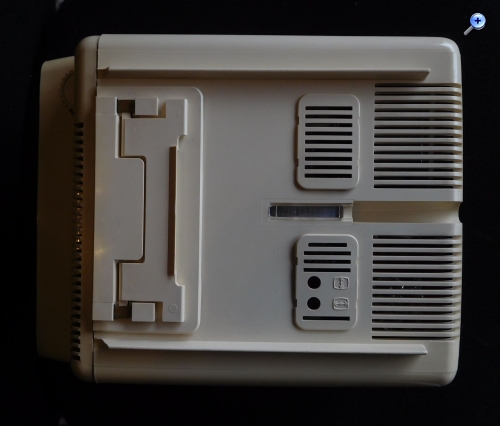

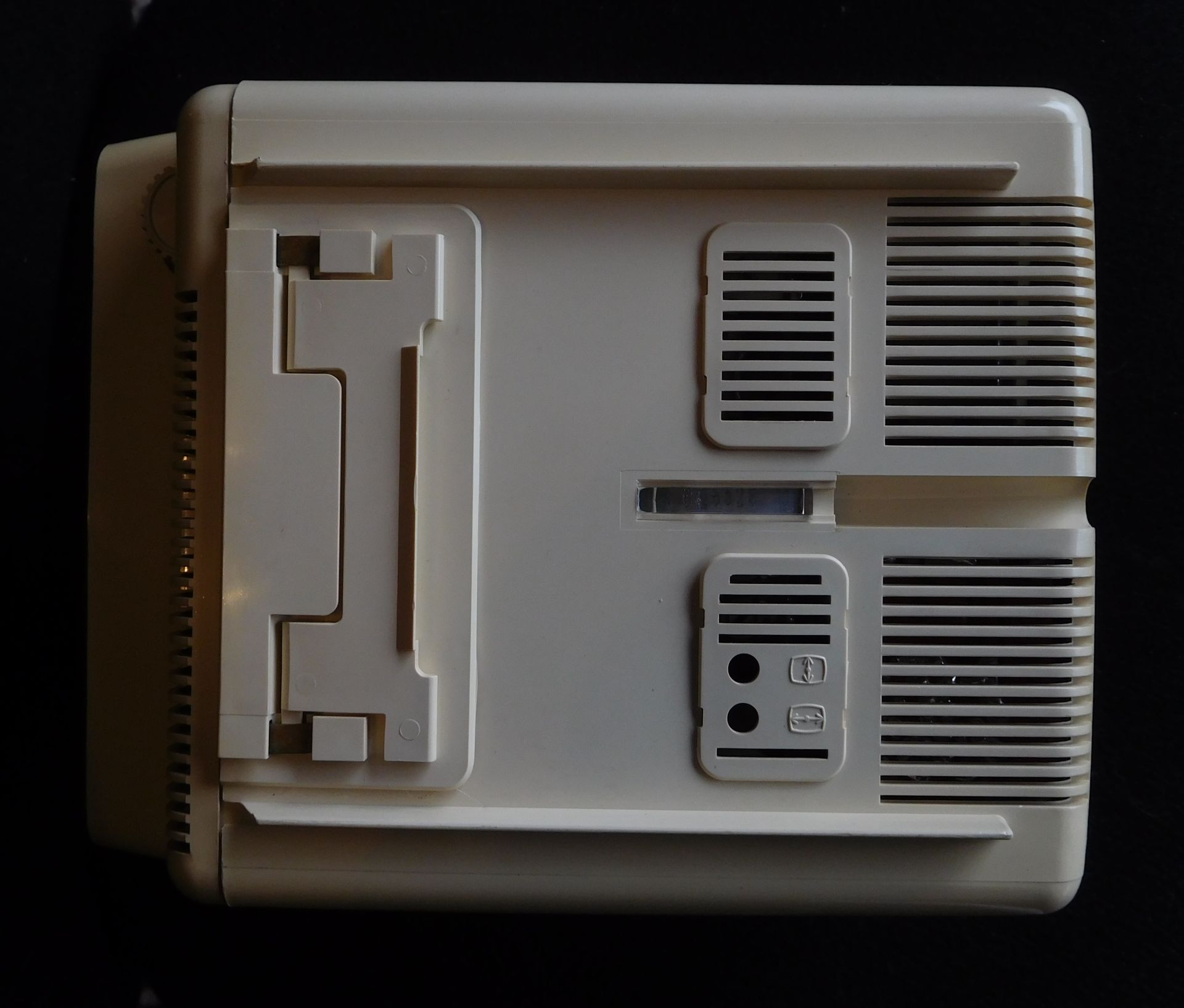

tele STAR 4004 unten.jpg tele STAR 4004 unten.jpg (380x)

Mime-Type: image/jpeg, 184 kB

12.12.18 15:11
wumpus

Administrator

12.12.18 15:11
wumpus

Administrator

Re: tele STAR 4004

Hallo Norbert,


willkommen im Club der Rentner...

Fein, ich habe das TV-Gerät mit Deinen Fotos in das Wumpus-Online-Museum aufgenommen:

http://www.welt-der-alten-radios.de/auss...etail-1408.html



Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

12.12.18 22:29
det

WGF-Nutzer Stufe 2

12.12.18 22:29
det

WGF-Nutzer Stufe 2

Re: tele STAR 4004

Hallo Norbert,

ich erinnere mich nur an ein 220V und 12V Kabel.
Die Stecker waren/ sind geschraubt!!!
Die 3 entfernten "Blechbüchsen" sind ja alle gesteckt. Sehr pflegeleicht,
und für meine Zwecke nicht mehr nötig

Grüße
det.

Zuletzt bearbeitet am 12.12.18 22:30

25.12.18 10:42
det

WGF-Nutzer Stufe 2

25.12.18 10:42
det

WGF-Nutzer Stufe 2

Re: tele STAR 4004

Hallo Norbert,

ich werde den Umbau des TV4004 hier posten.
Da ich vom TV4004 kein eigenes Foto habe, deshalb eine Frage:
Darf ich ein Foto von Dir dafür benutzen?

Noch ein (restliches) Frohes Fest.

MfG
det.

Zuletzt bearbeitet am 25.12.18 10:44
