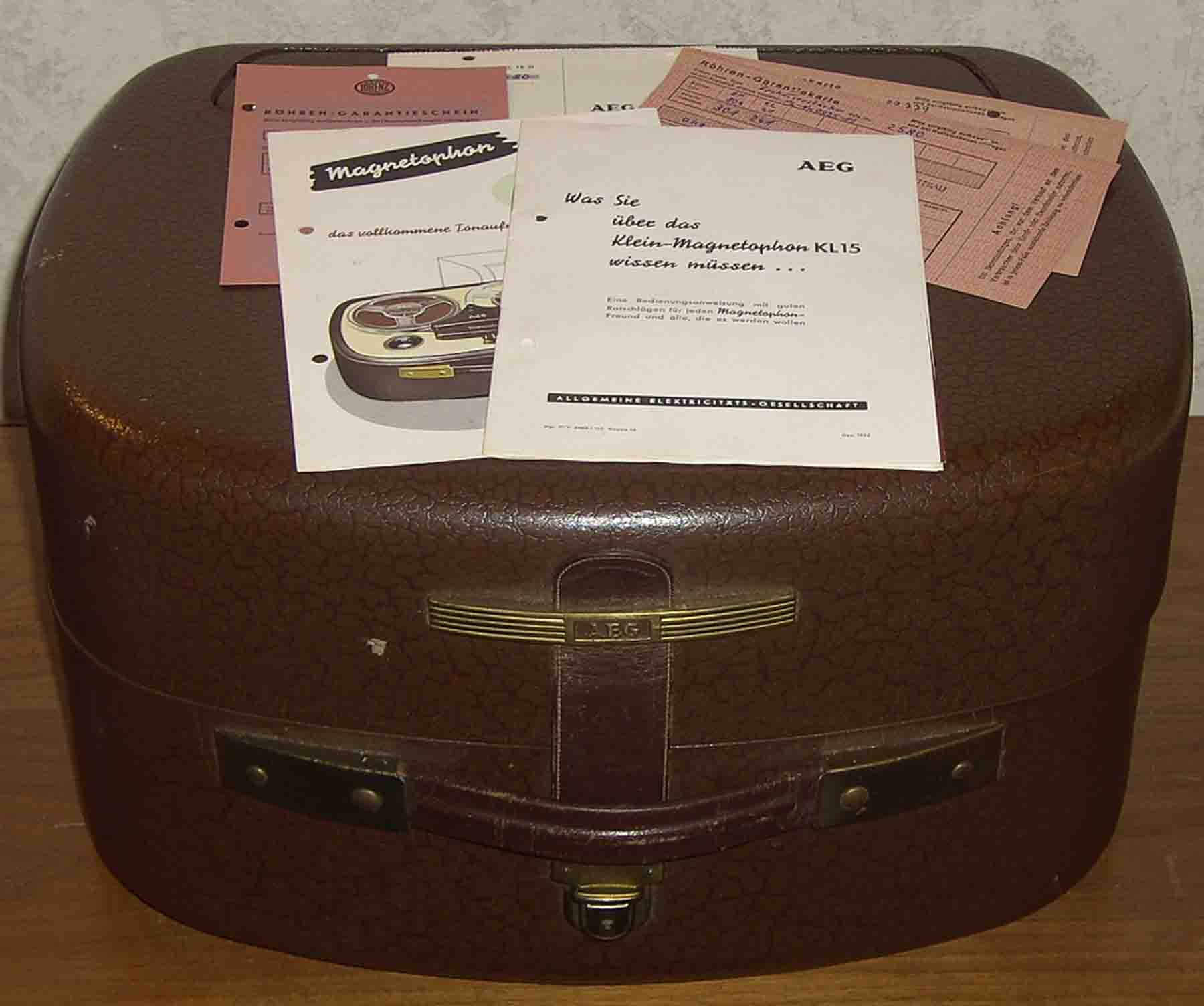

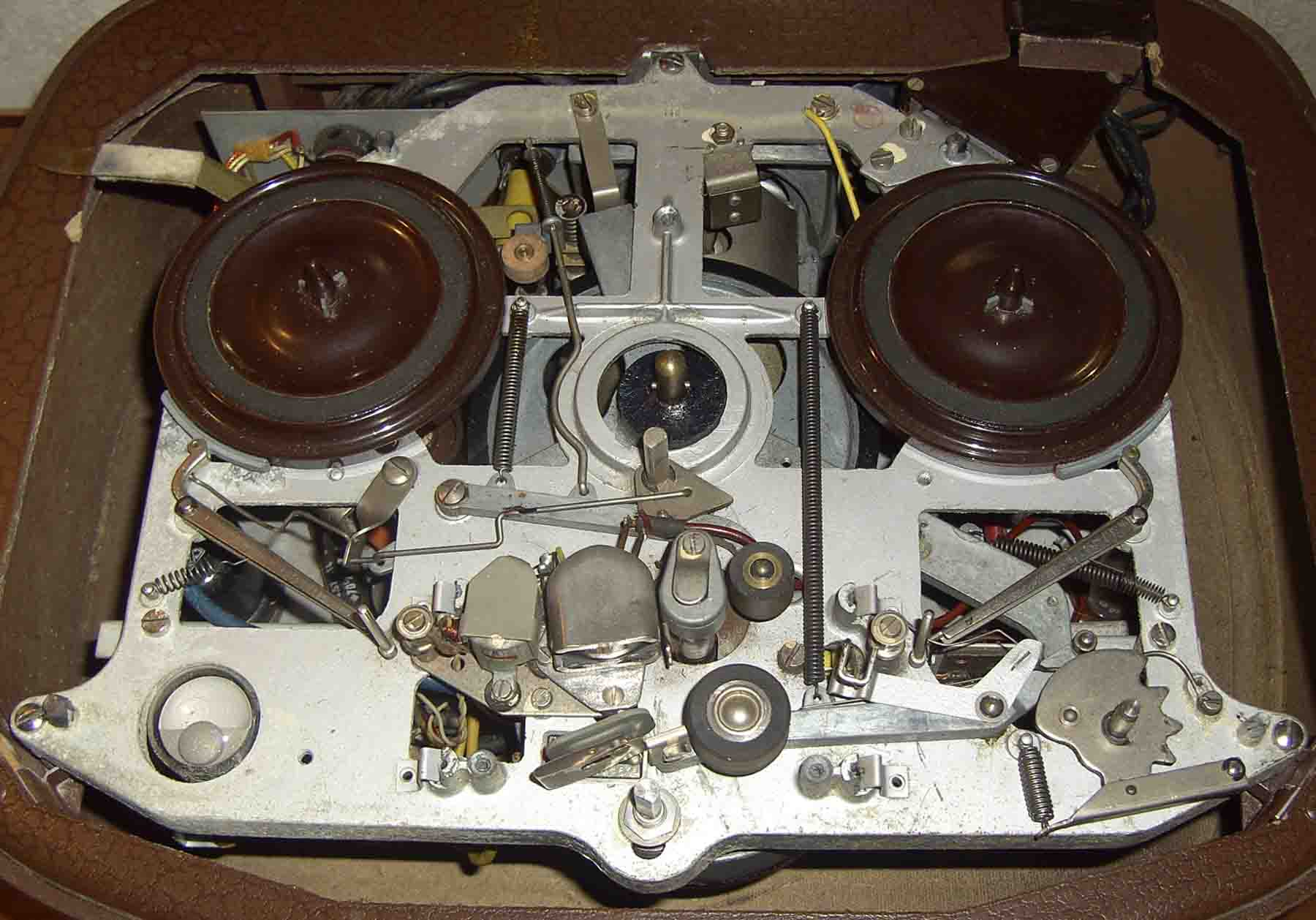

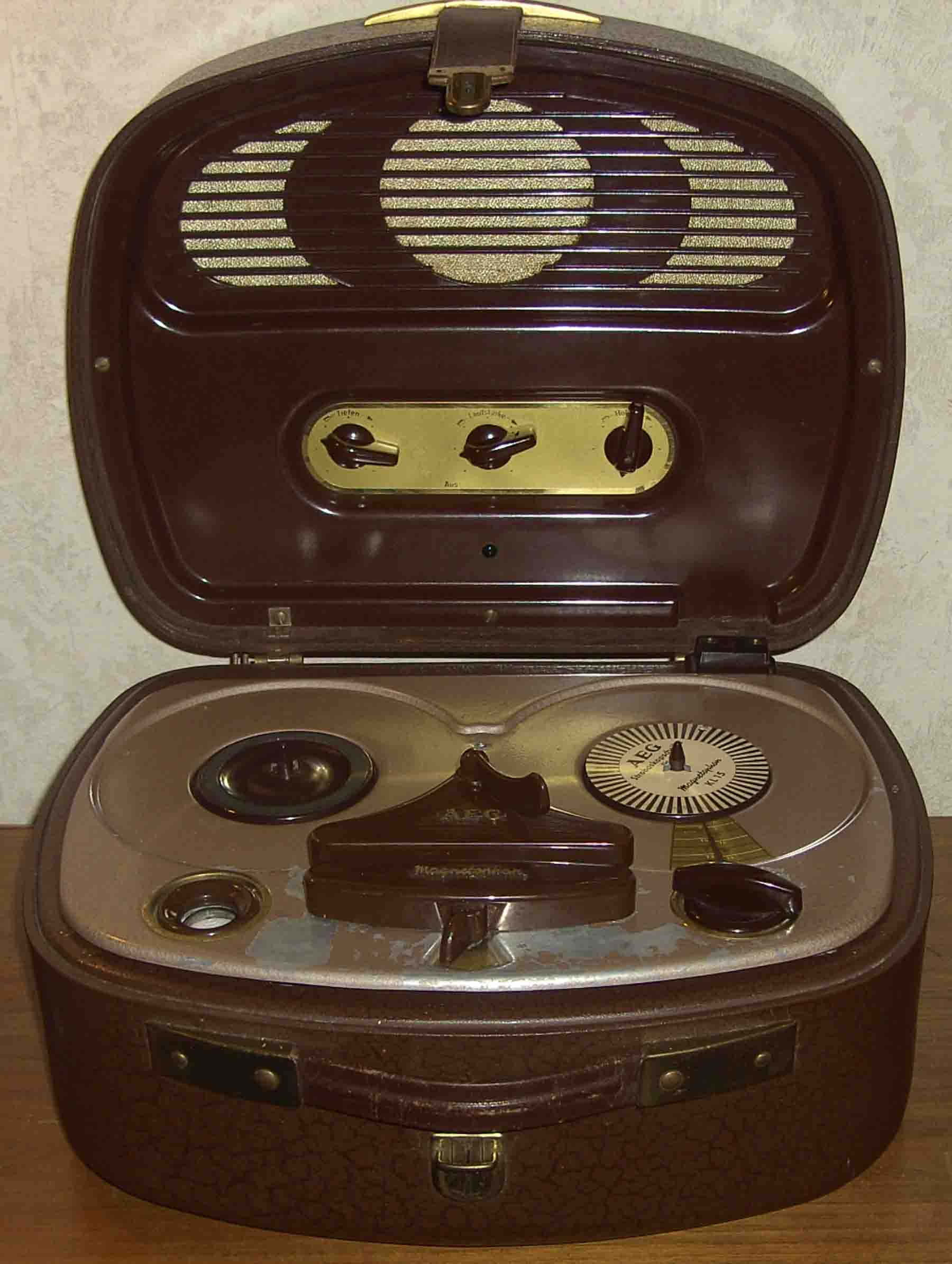

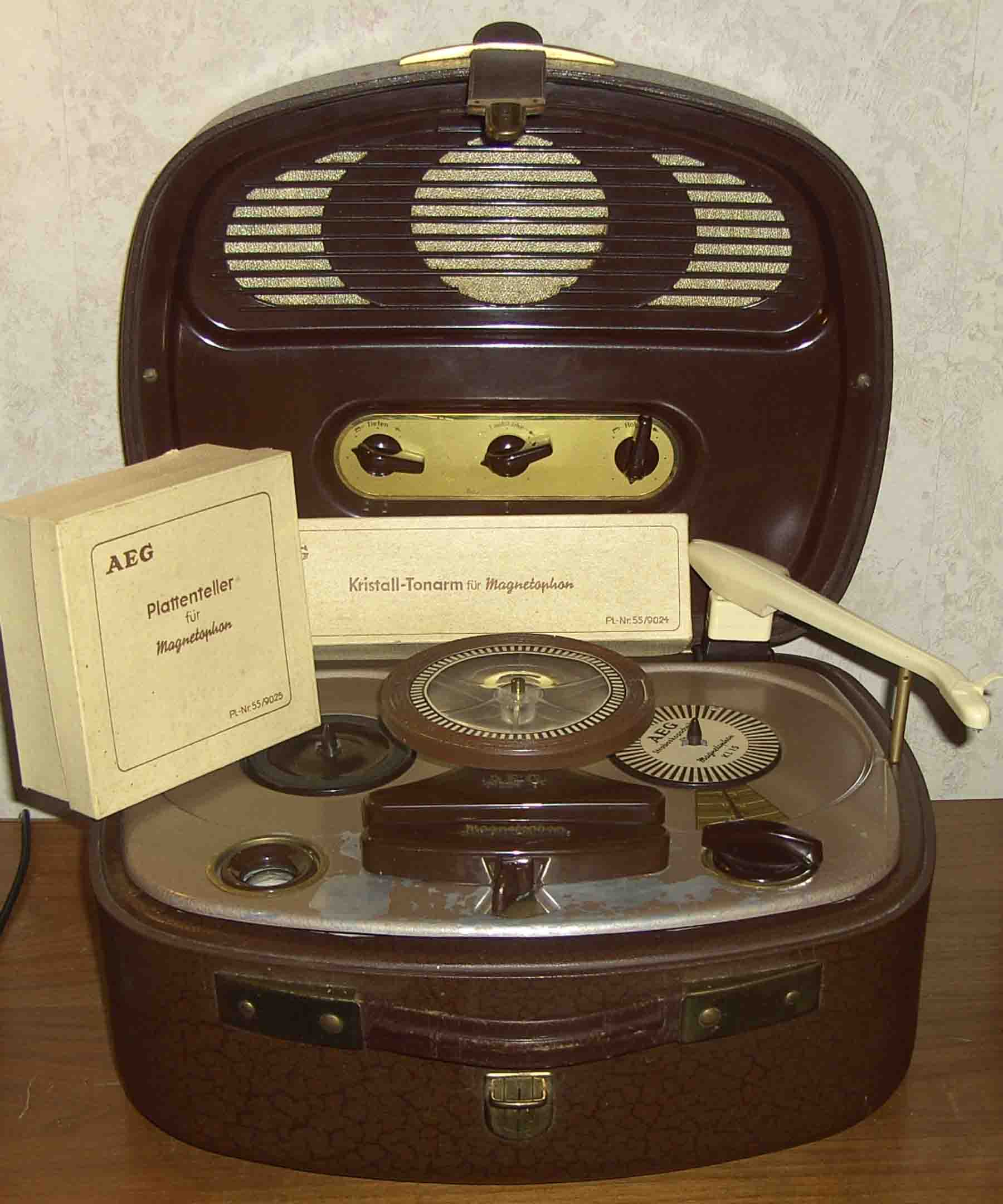

hier möchte ich das KL 15 vorstellen, welches 1951 das erstes AEG-Heimton- bandgerät war. Mein Gerät KL 15D ist eine spätere Version mit Verstärker und Lautsprecher im Deckel. Das Tonbandgerät arbeitet mit der Bandgeschwindigkeit 19 cm/s in Halbspurtechnik und deutscher Spurlage. Der Frequenzbereich geht, wie damals üblich, von 50 bis 10.000 Hz. Es können Spulen bis 18 cm Durchmesser verwendet werden. Eine Besonderheit ist, daß das Gerät mit entsprechendem Zubehör als Platten- spieler mit 78 U/min verwendet werden kann. Auch eine Verwendung als Diktiergerät ist vorgesehen. Dazu kann ein Diktathebel aufgesteckt werden. Durch Benutzung dieses Hebels kann bei Wiedergabe der Bandlauf unterbrochen werden oder man kann das Band kurz zurück laufen lassen. Dabei braucht der Betriebsartenschalter nicht betätigt werden. Das Gerät besitzt eine Bandendabschaltung. Für die Aufnahme wird ein Röhrenradio benötigt. Das Tonbandgerät wird mit dem beigefügten Anschlußkabel mit dem Lautsprecherausgang verbunden und die Aufsprechspannung muß mit dem Lautstärkeregler des Radios eingestellt werden. Die Kontrolle erfolgt mit dem Magischen Fächer am Tonbandgerät. Dazu ist noch zu bemerken, daß mit dem vorhandenen Löschkopf automatisch vorhandene Aufnahmen gelöscht werden. Nach der Aufnahme kann das Band zurückgespult oder für Aufnahmen auf Spur 2 gewendet werden. Ein Nachteil des Gerätes ist, daß die Geschwindigkeit stroposkopisch mit einem Hebel nachgeregelt werden muß. Wie auf den Bildern ersichtlich, hat das Tonbandgerät einige Mängel. Die Farbe der Frontplatte blättert teilweise ab. Wahrscheinlich wurde das Blech vor der Lackierung nicht ausreichend gereinigt. An der Lautsprecherblende fehlt eine Strebe, die durch Schließen des Deckels bei aufgestecktem Diktathebel herausgebrochen sein kann. Sonst ist das Gerät für sein Alter in einem guten Zustand.
!!!
