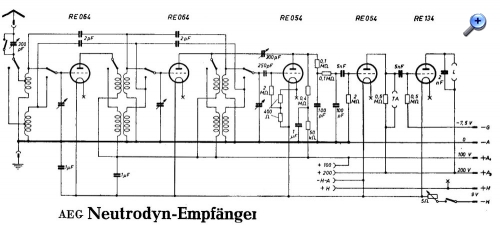

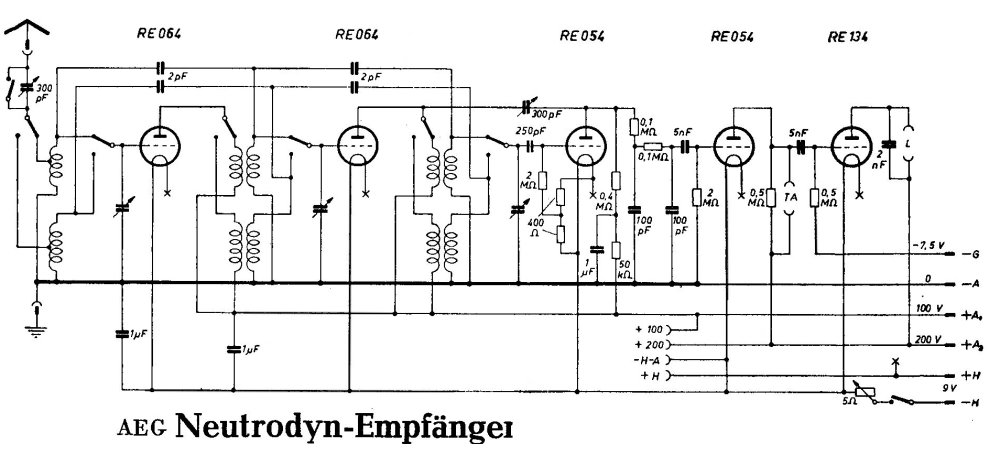

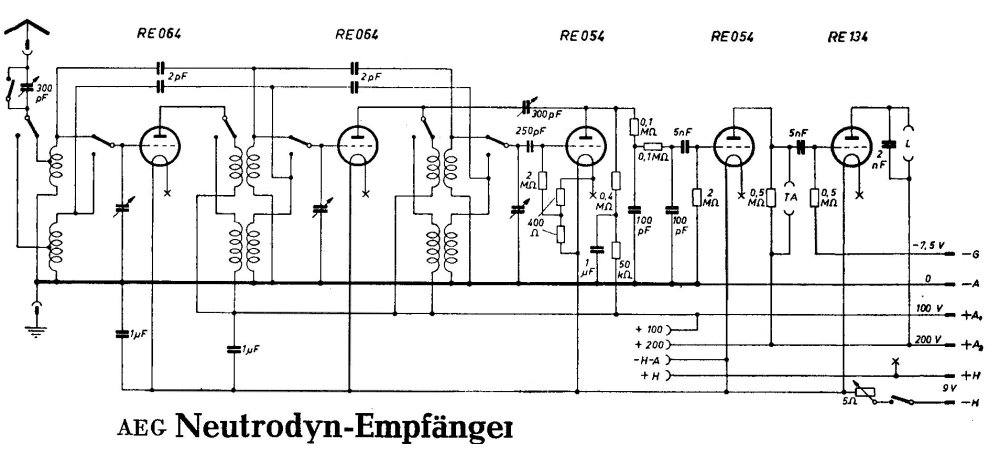

hier das Originalschaltbild eines frühen AEG-Neutrodyne-Empfängers. Bitte die 4 Neutralisations-Trimmer a 2 pF beachten. Übersehe ich was oder könnten zwei davon entfallen?

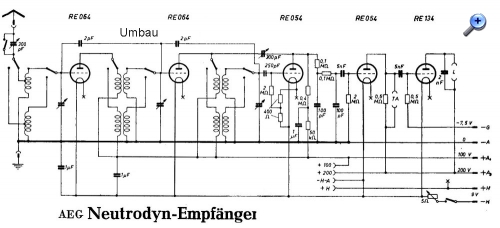

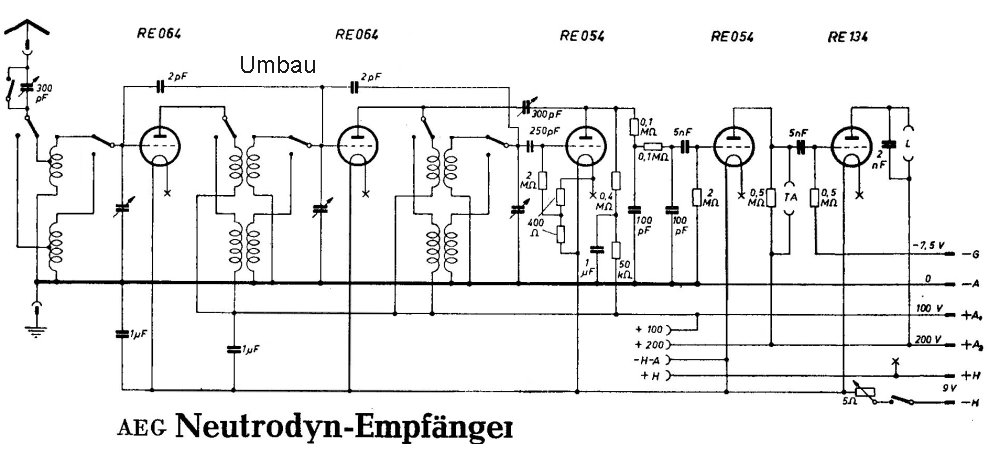

Bitte beide Schaltbilder vergleichen:
Leider weist das Schaltbild nur "AEG Neutrodyn-Empfänger" aus, sodaß ich nicht genau weiss, ob die 2 pF-Kondensatoren eventuell doch Trimmer sind, dann wäre die Doppelbestückung eventuell noch sinnvoll. Aber 2 pF-Trimmer??
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
schaltungstechnisch sind die beiden Varianten identisch. Kann es sein, dass die Originalvariante konstruktiv bedingt war, z.B. dass die Kondensatoren in den Spulenbechern verbaut waren und daher jede Spule seinen eigenen Kondensator hatte? Allenfalls konnte auch die Verdrahtung so etwas optimiert werden.
könnte so sein. Leider habe ich das tatsächliche Gerät noch nicht gefunden, sondern nur dieses Schaltbild aus einer Schaltbildsammlung. Bin ja auch der Meinung, es müsste einen relevanten Grund für die AEG gegeben zu haben, Bauteile zweimal einzbauen.
Hallo Rainer, Man könnte mit den beiden getrennten Neutralisations-Kondensatoren für jeden Frequenzbereich eine eigene Neutralisation einstellen. Trimmer zu 2 pF habe ich schon gesehen - im UHF-Bereich, das ist eine Madenschraube, die in ein Keramikröhrchen gedreht wird. Habe ich richtig gesehen, dass es sich um einen Dreikreis-Geradeausempfänger handelt? Dann wäre die Aufsplittung sicher sinnvoll. Frage: Wie herum sind die Phasen gekoppelt: Ist es womöglich eine Mitkoppelung, die zur Erhöhung der Trennschärfe und Empfindlichkeit genutzt wird? Wenn es eine Mitkoppeung wäre und man die Mitkoppelung nicht zu stramm einstellte, erzielte man brauchbare Ergebnisse ohne dass ein Pfeifen wie beim Audion aufträte. Oder doch eine Gegenkoppelung, um ein Schwingen der Gesamtschaltung zu unterbinden? Unkontrolliertes Schwingen ist ja das größte Problem bei Geradeausempfängern. Und allzu viel Gegenkoppelung will man auch nicht haben, das verschlechtert die Trennschärfe und die Gesamtverstärkung.
Punkt 1: QUELLENANGABE bei Radiomuseum.org fürs Schaltbild ist Lange. Da wäre ich schon mal vorsichtig...
und 2: bei den Fotos vom Freed zu seinem Gerät finde ich nur 2 Trimmer. Aber es fehlt ein guter überblick übers Chassis! Das kann er sicher besser direkt am Gerät. Ein Blick, 2 oder 4, das ist hier die Frage... Ich würde aber auch meinen, 2 Trimmer sinds nur............ Seine Bilder: http://www.wumpus-gollum-forum.de/forum/...1925-64_71.html
die Sache mit dem 2 pF - Trimmern ist ja nur eine Vermutung. Das Schaltbild gibt keine Hinweise auf Trimmer, sondern zeigt nur normale 4 x 2 pF - Festkondensatoren.
