IT-12 der Signalverfolger

hallo alle,

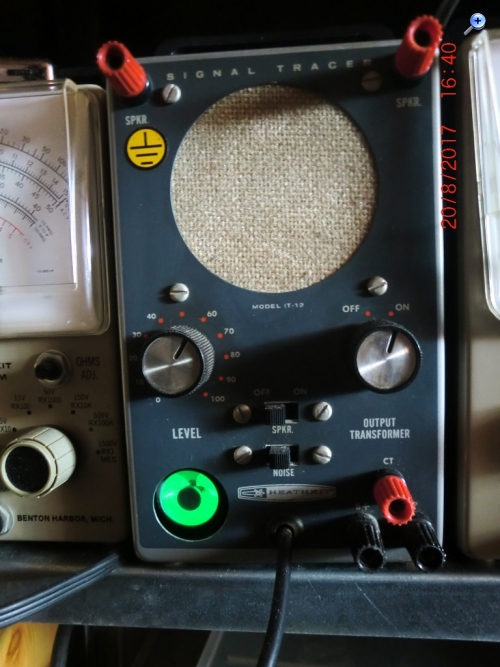

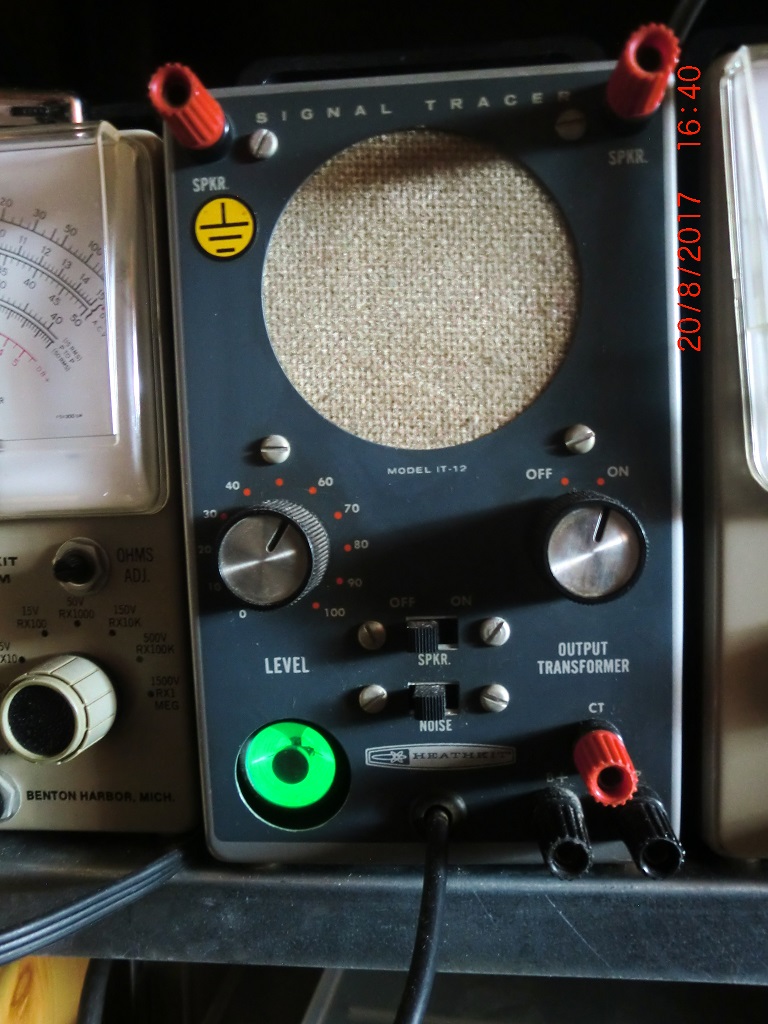

hier sieht man mal ein putzmunteres magisches Auge, das sind echte 100%
IT-12 betreibt ein amerikanisches 1629, das blinzelt so wie das russische einseitig.

IT-12 ist ein Röhren-Signalverfolger, der Tastkopf enthält eine zuschaltbare Demodulatordiode.
Das Gerät kann somit sowohl AM als auch NF detektieren, beides wird auch laut hörbar. Zusammen mit einem abstimmbaren Kreis und einer Antenne bildet sich so schon ein einfaches Radio Eine unmodulierte Schwingung (Träger) wird vom Auge sofort angezeigt, ist also auch erkennbar. Für DC Messung ist es nicht konzipiert.

Ein Klassiker in der Vintage Radiowerkstatt, sehr nützlich. Zeitgemäße Ergänzung wär ein Signalinjektor in Stiftform.
Das Manual dazu ist ebenfalls vorhanden.

lG Martin



Zuletzt bearbeitet am 20.08.17 21:25
