Shipmate RS 8000 S

Ein für kleines Geld gekauftes UKW Seefunkgerät. Bekommt keine Zulassung mehr, aber als Sammelobjekt noch ganz gut brauchbar.

Nach Reinigung und Optischer Durchsicht, eingeschaltet und Antenne angeschlossen. Das Gerät hört sowohl mit Lautsprecher als auch im Handhörer.

Am Empfänger FRG 8800 die Frequenz eines Kanals eingestellt, kurz die PTT Taste gedrückt. Träger ja, Ton der Sprache nein.

Das Mikro ist ok.

Ein Manual mit den Schaltplänen gibt es hier. https://www.klaus-paffenholz.de/bos-funk...unk/wsp-ns.html

Hier drauflklicken für das Manual Zu dem Gerät liegt mir das Handbuch vor.

Wer kann weiterhelfen? In welcher Richtung kann der Fehler sein?











Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Der Arbeitsplatz
http://up.picr.de/9757217ajq.jpg
Georg

Datei-Anhänge

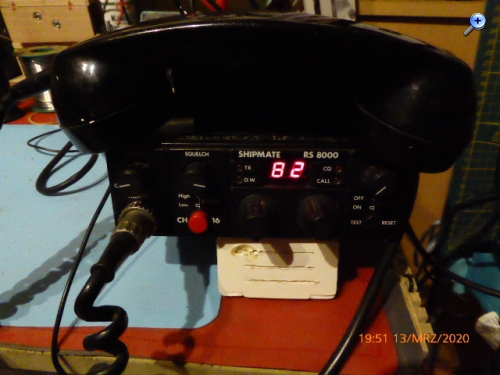

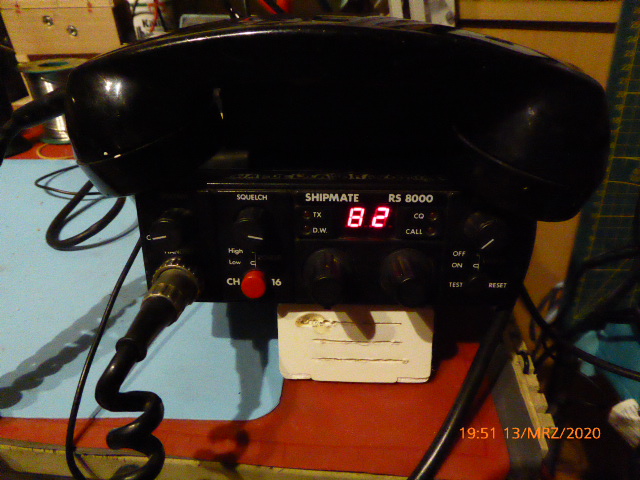

P1140914.JPG P1140914.JPG (17x)

Mime-Type: image/jpeg, 164 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.03.20 22:35
hal

WGF-Nutzer Stufe 3

14.03.20 22:35
hal

WGF-Nutzer Stufe 3

Re: Shipmate RS 8000 S

Moin
Ich würde bei der Baugruppe" AF MODULATOR ..." beim Handset anfangen.Pin1 MIC...Signal zu T10 verfolgen dann IC 11.
Das Schaltbild ist auf Seite 23.
Hoffe es ist der richtige Signalweg...Viel Erfolg Hal

Zuletzt bearbeitet am 15.03.20 16:57

17.03.20 14:42
GeorgK

WGF-Premiumnutzer

17.03.20 14:42
GeorgK

WGF-Premiumnutzer

Re: Shipmate RS 8000 S

Hallo Hal,

der Tip war sehr gut. Danke.

Ein appes Draht (Kontakt) war das Problem. Alles funktioniert. Wie gesagt, Zulassung bekommt das Gerät keine mehr, aber Sammel-Objekt mit Funktion.
