Digitale Kurzwelle - DRM und Multinorm-Radios

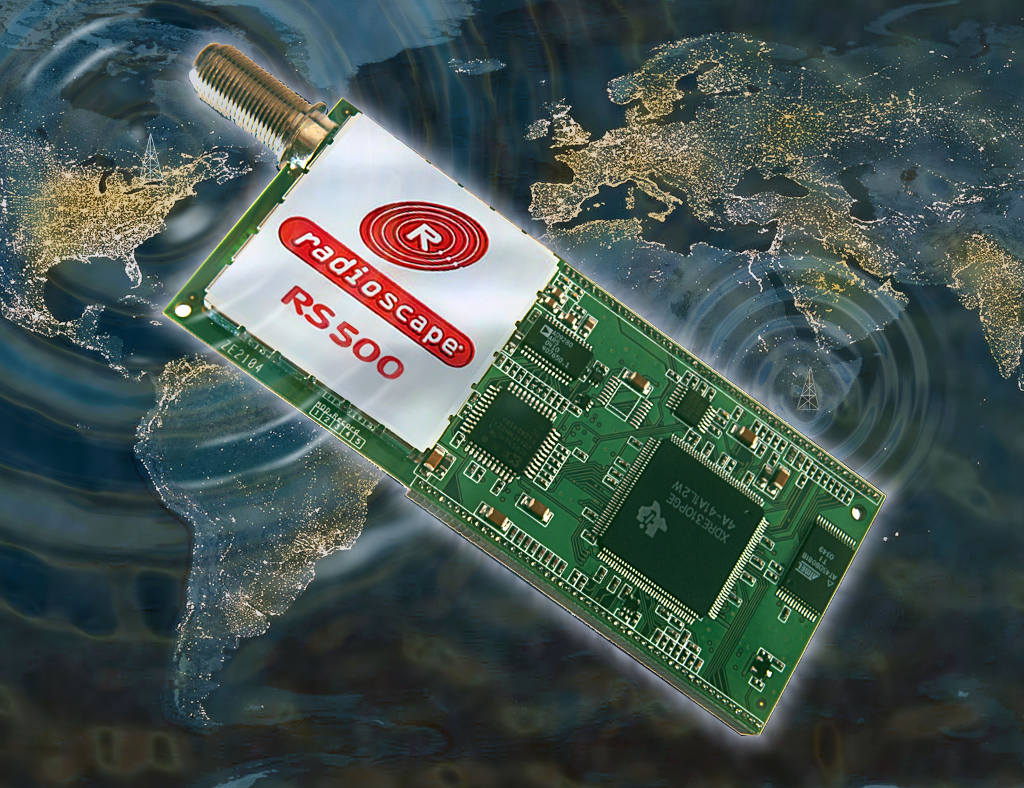

Im Jahr 2004/05 waren die Karten für Radiochiphersteller noch anders gemischt. Eine englische Firma mit Namen Radioscape stellte DAB Empfangsmodule für den weltweiten Markt her und kündigte an, ein erstes Multinormmodul für die digitale Kurzwelle (DRM), die analoge LW-KW (AM), UKW und DAB zu veröffentlichen. Dieses Modul war das RS 500.



Zur IFA05 konnte man das Modul in Berlin begutachten, nach weiteren Verzögerungen wegen technischer Probleme sollten im Folgejahr großflächig Multinormradios mit DRM verfügbar sein. .... Daraus wurde nichts! Zwar gab es immer wieder Ankündigungen und Prototypvorstellungen verschiedener Radiohersteller, aber wirklich zu kaufen waren die Geräte (mit zum Teil langen Lieferzeiten) erst viel viel später. Andere Chip- und Modulhersteller (zum Beispiel Frontier Silicon) konnten Empfangsmodule dabei immer preiswerter herstellen und so stand die Firma Radiosape bald vor ernsthaften finanziellen Problemen. DRM, eigentlich schon gescheitert, hat in der Industrie in Europa niemanden mehr interessiert. Radioscape konnte mit einer Finanzspritze gerettet werden, konzentriert sich im Bereich Digitalrundfunk auf andere Produkte (https://www.factumradioscape.com/)

Dennoch war das RS500-Modul eine ganze Zeit lang wegweisend. Zu "Spitzenzeiten" war es in weit mehr als 75% aller am Markt irgendwie angekündigten und auch zu bekommenden Empfänger verbaut. Dem Morphy-Richards, den ganzen Himalaya-Geräten und natürlich auch in einem Gerät einer deutschen Firma, der ersten Version des Multyradio der Firma Technisat.

Schaut man sich das Kurzdatenblatt an, so bot das Modul seinerzeit auch dem normalen Bastler viel Potenzial zum Experimentieren :
http://www.ok1mjo.com/all/ostatni/t-dab_...0_Datasheet.pdf

Mit dem Leak der Softwarewerkzeuge für das Modul rund um die 10er Jahre, wurden die RS500-Empfänger nochmal "beliebt". Es gab einen Haufen Experimente dem Modul per Software das DAB plus, also den erweiterten DRM-Audiocodec mit größeren Bitraten beizubringen. Ein sehr schwieriges Unterfangen, da der DSP auf dem Modul doch rechentechnisch sehr schwach bestückt war. Erfolgreicher waren die Versionen mit Software- und(!) Hardwareumbau. Der für DAB+ genutzte Audiocodec lief dabei auf einem eigenen "Hilfs-DSP" und die Daten wurden vom Modul nur weitergereicht.

In einer losen Reihenfolgen sollen hier alle DRM-Radios dieser Zeit vorgestellt werden.

1. Technisat Multyradio

Im Jahr 2008 machte Technisat eine Ankündigung, ein Radio auf dem Markt zu werfen, bei dem weder der Frequenzbereich noch die Sendenorm eine Rolle spielen würde! Das Radio sucht sich einfach alle Sender die es gibt und legt diese in eine Senderliste ab. Der Nutzer braucht nur noch technologieneutral aus der Senderliste auswählen und hören. Eigentlich eine tolle Idee. Eingesetzt wurde natürlich das RS 500 Modul von Radioscape.

Hier die Werbung aus Q4/08 (mit Erlaubnis von Technisat)

(Admin: Da auf den 7 gezeigten Fotos (Produktinformationen) Urheberrechte von Technisat liegen und mir keine Nutzungsgenehmigung vorliegt, mussten die Fotos zur Vermeidung von rechtlichlichen Inanspruchnahmen leider gelöscht werden.)

Der Preis lag anfangs bei ungefähr 450 Euro!
Dafür erhielt man einen schön anzusehenden Karton, wie diesen:

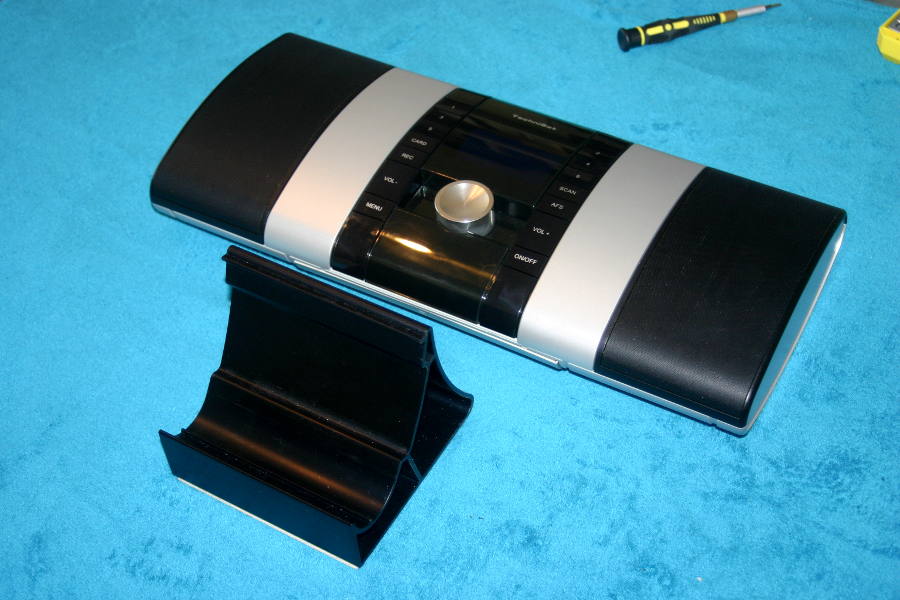

Darin ein Aufstellständer aus Metall und ein wuchtiges im "Colani-Design" ? gehaltene Gerät:

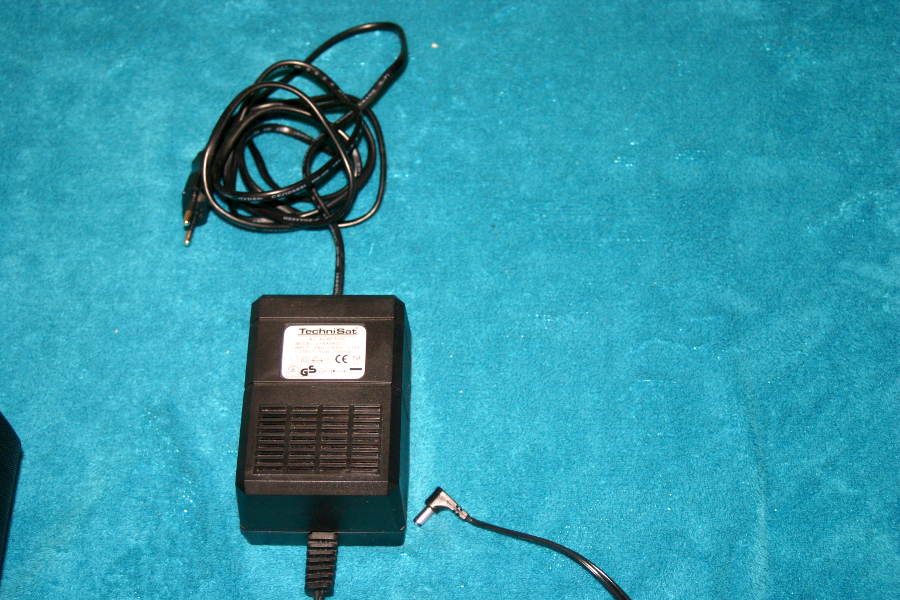

Ein schweres Netzteil, für den Empfang wichtig: kein Schaltnetzteil und zusätzlich abgesetzt.

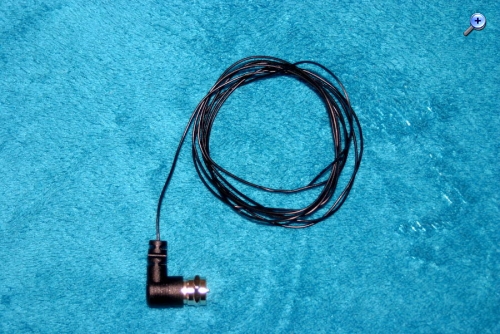

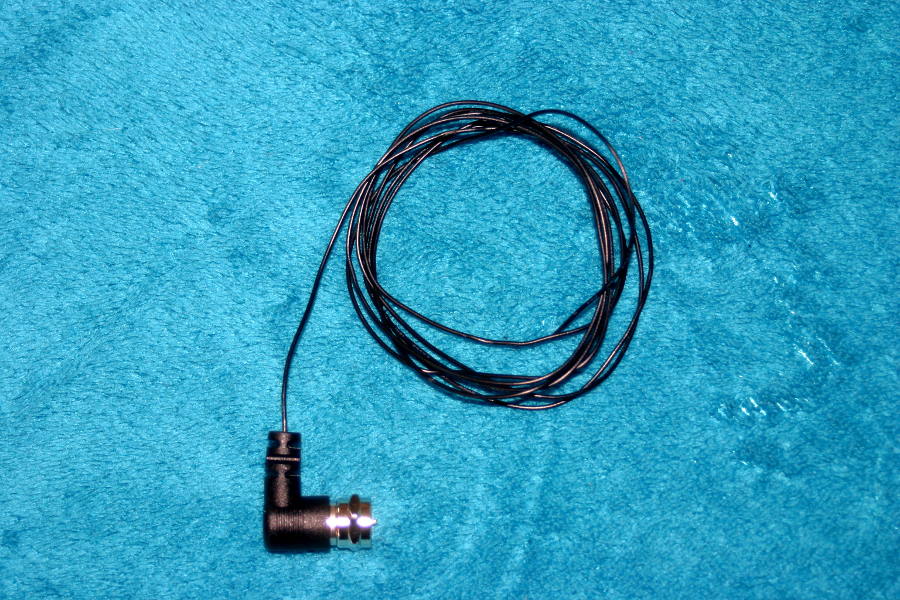

Hat man sich bei dem Netzteil auch wegen des Stromhungers des RS-500 noch Mühe gegeben, so sah dies bei der Antenne für UKW, DAB und Kurzwelle (Analog+DRM) schon anders aus!



Ja mehr gab es für diese Bänder nicht! 150cm Draht mit Winkel-F-Stecker. Keine richtige Teleskopantenne oder ähnliches... nur eine Wurfantenne!

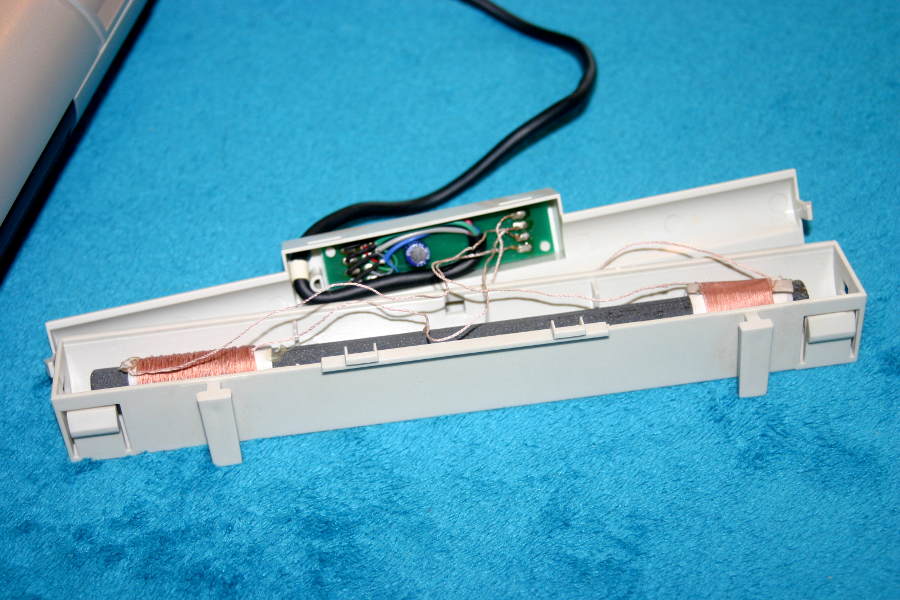

Für die LW und MW hat man sich wieder mehr Mühe gegeben, hier gab es eine abgestimmte und vom RS-500 angesteuerte abnehmbare Ferritantenne.



Leider war dieses Antennenmodul mit einem relativ kurzem 20-30cm Kabel verbunden, kein Stecker an der Geräterückseite.
Dennoch brachte es dieses Antennenmodul, nach ein paar SW-Updates, später auf sehr guten Radioempfang.

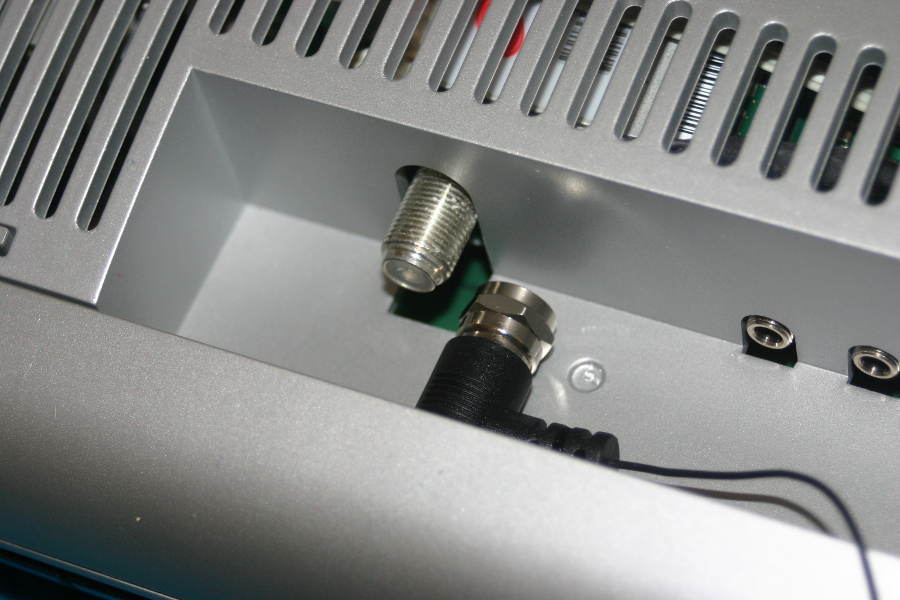

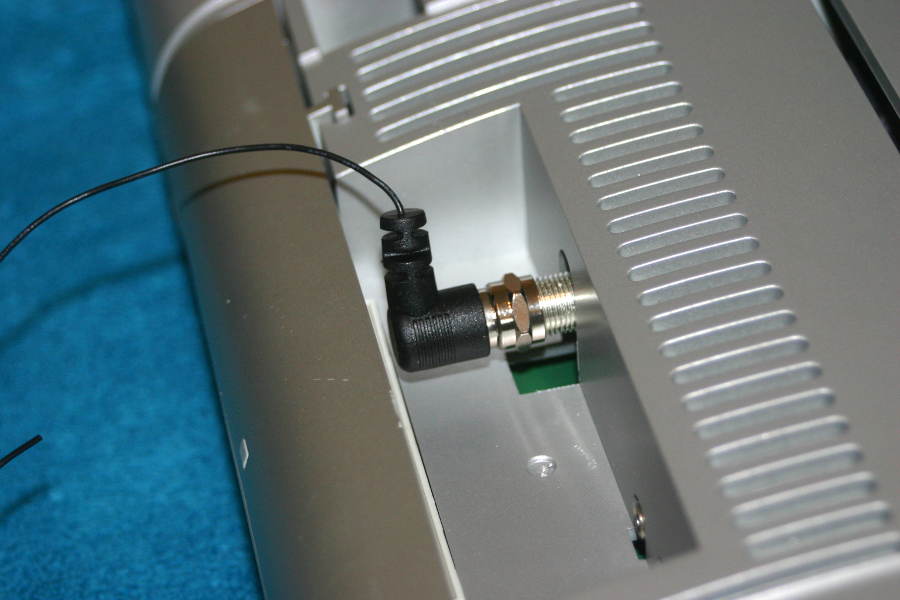

Größter Murks war aber die Positionierung des RS-500 mit seinem F-Stecker! Das konnte man natürlich auch mit einem Softwareupdate nicht mehr fixen!



Hier eine richtige Antenne für KW anzubringen

Datei-Anhänge
RS500highres.jpg RS500highres.jpg (8x)

Mime-Type: image/jpeg, 176 kB

Gerät_Vor_Staender.JPG Gerät_Vor_Staender.JPG (8x)

Mime-Type: image/jpeg, 77 kB

Netzteil.JPG Netzteil.JPG (9x)

Mime-Type: image/jpeg, 91 kB

UKW_DAB_KW_Ant.JPG UKW_DAB_KW_Ant.JPG (8x)

Mime-Type: image/jpeg, 143 kB

LW_MW_Ant01.JPG LW_MW_Ant01.JPG (10x)

Mime-Type: image/jpeg, 79 kB

Ant_Murks1.JPG Ant_Murks1.JPG (9x)

Mime-Type: image/jpeg, 62 kB

Ant_Murks2.JPG Ant_Murks2.JPG (8x)

Mime-Type: image/jpeg, 55 kB

HB9, wumpus, APo66 und Martin.M gefällt der Beitrag.
!
!!! Photos, Graphiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Nicht nur den neuesten Beitrag eines Threads lesen.

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
19.11.19 16:47
Bernhard45

WGF-Nutzer Stufe 3

19.11.19 16:47
Bernhard45

WGF-Nutzer Stufe 3

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Von einer Möglichkeit zwischen mehreren Antennen, für KW, UKW und DAB umschalten zu können, träumt man ohne Eingriff ins Gerät lange!

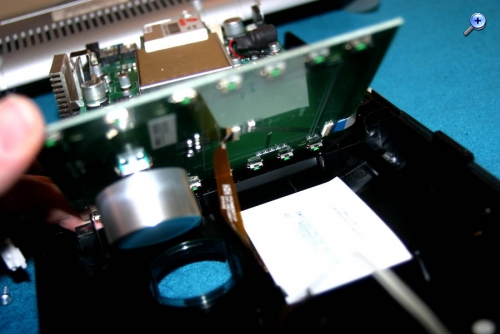

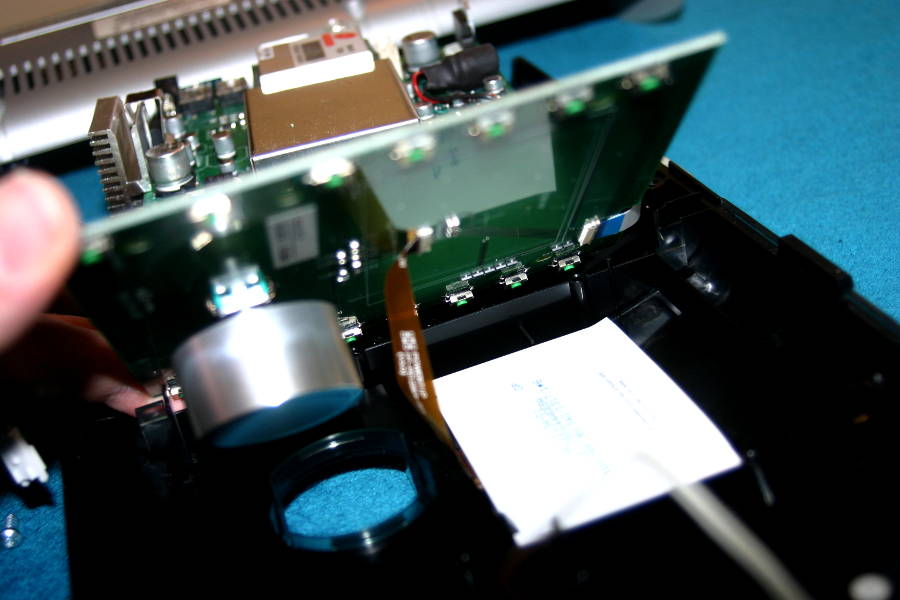

Blicken wir mal unter die Haube:

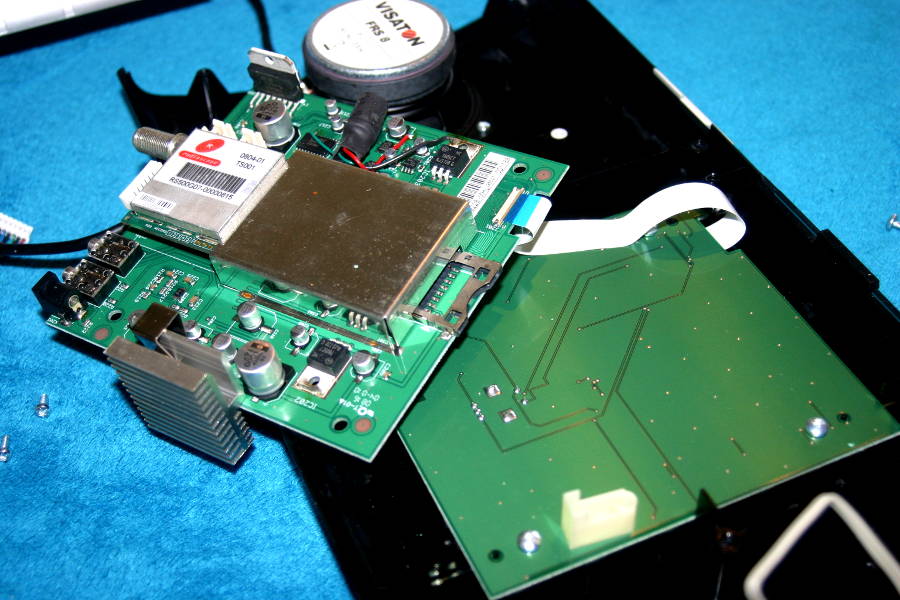

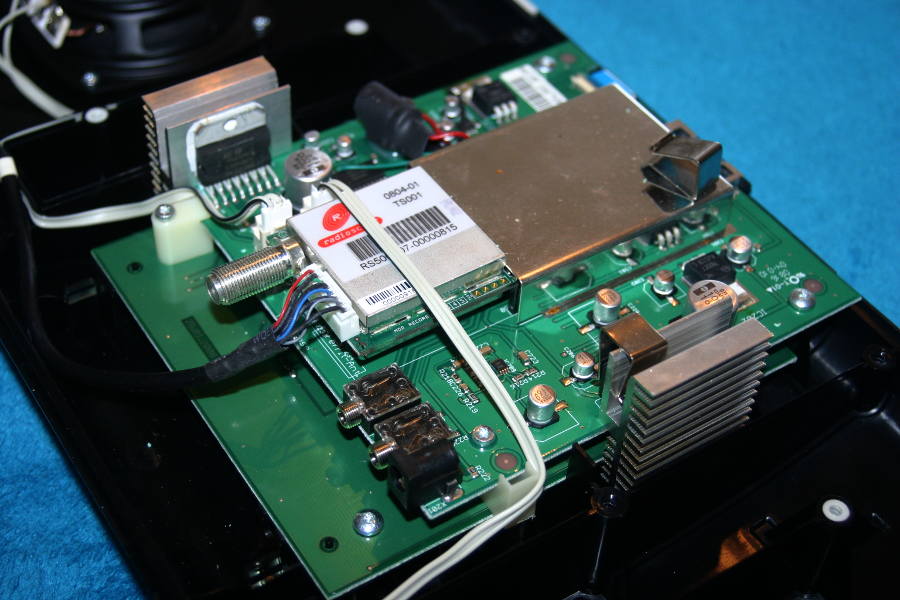

Viel Kunststoff, zwei kleine Lautsprecher, das Herzstück das RS-500 mit nur wenig Außenbeschaltung!

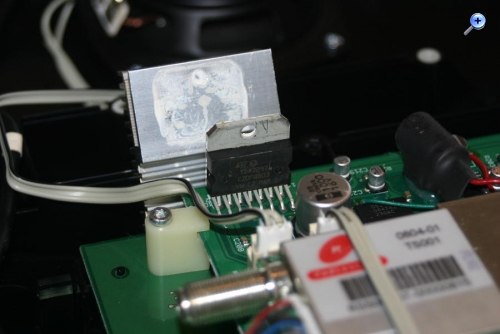

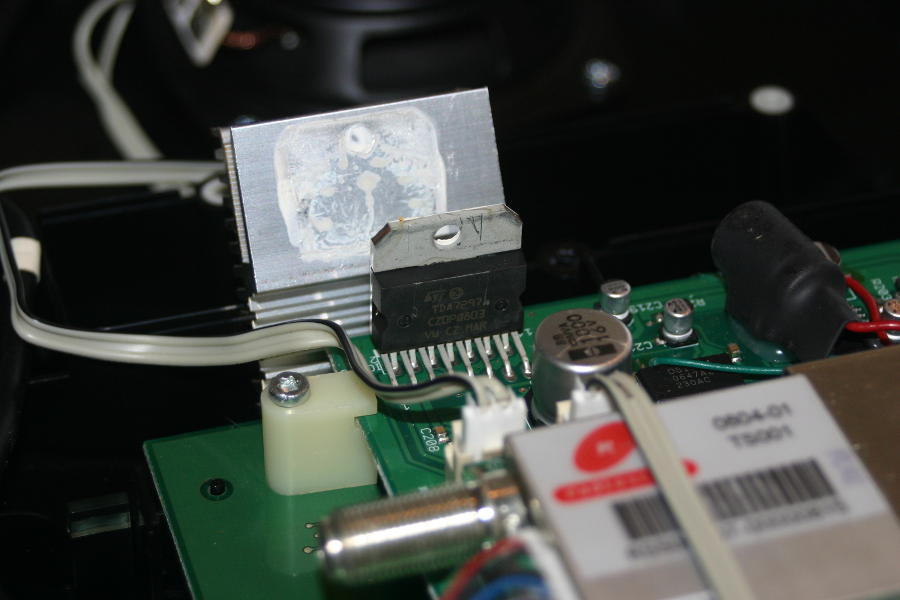

Obwohl "Made in Germany" auf der OVP steht, sieht alles sehr nach Referenzimplementierung von Radioscape aus. Das "Made in Germany" hätte man vielleicht eher in "Designstudie aus Germany" umbenennen sollen. Ein 7805 für eine Versorgungsspannung und ein TDA7297 (2x15W) dranzuklatschen ist wirklich keine Ingenieurskunst auf die man in Deutschland stolz sein müsste.

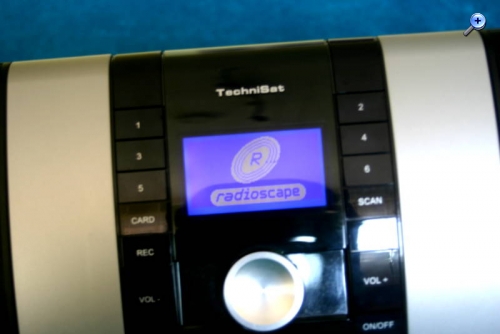

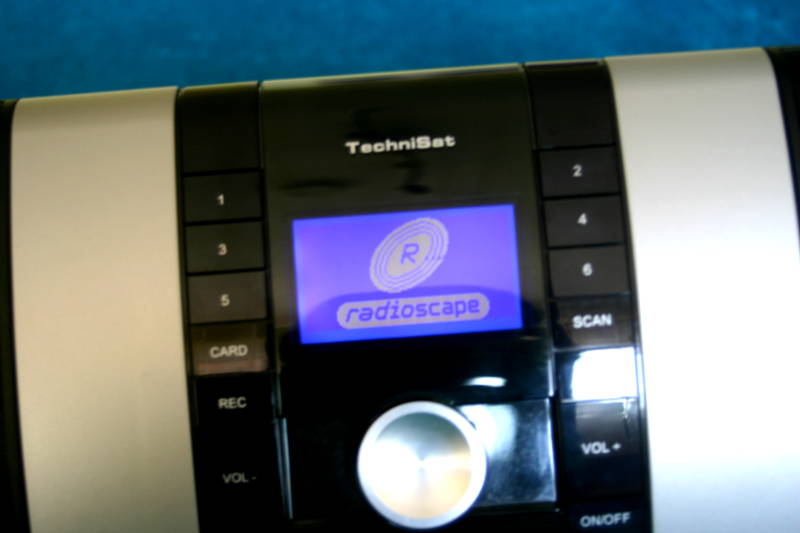

Der Kaltstart zeigt,



nichtmal bei der Software hatte Technisat noch großartig eine Arbeit geleistet.

Die Menüsprache ist in Deutsch verfügbar, das kann das RS 500 aber von sich aus.

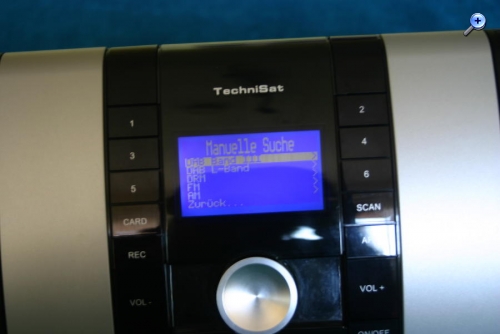

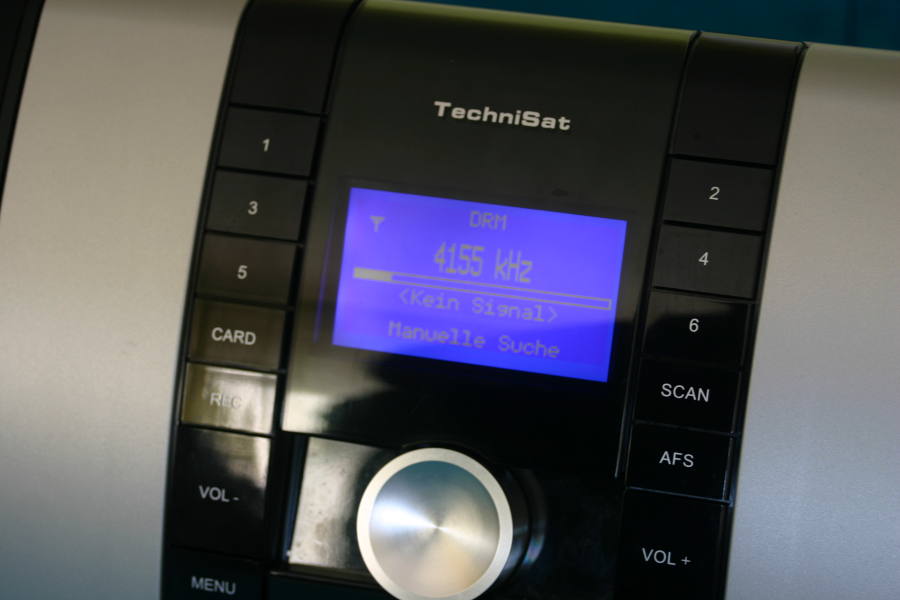

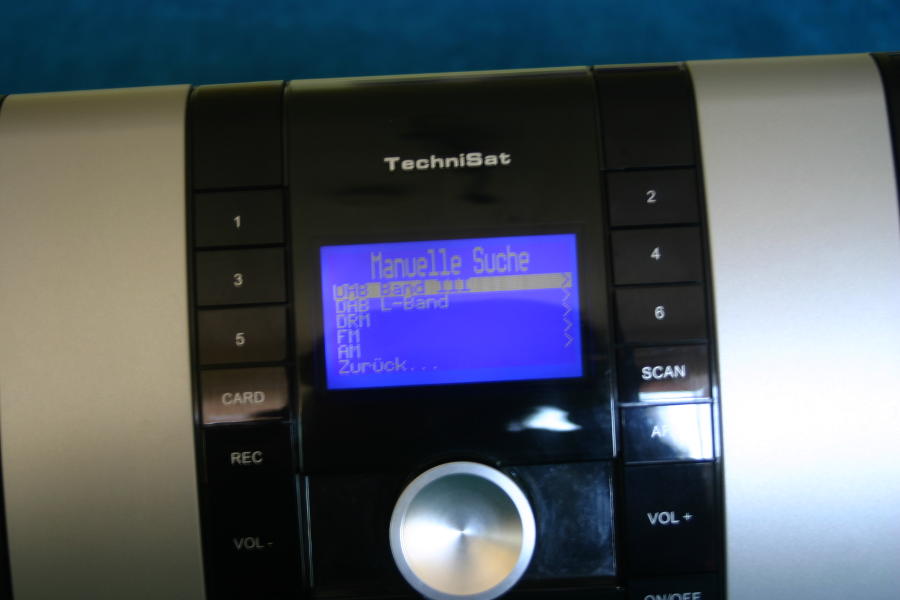

Die Sendersuche kann automatisch (über alle Bänder, über ein Band), genauso auch manuell erfolgen. In der frühen SW-Version sprang man bei jeder manuellen Sendersuche (im AM/DRM-Bereich) immer auf 150 kHz zurück und durfte bis zur Zielfrequenz hochkurbeln. Das "Schwungrad" hatte erst mit einer viel späteren SW-Version ein wirklich gut funktionierendes geschwindigkeitsabhängiges Tuning. In den späteren Softwareversionen war mit einmal Schwung ein Sprung von 150kHz bis auf das Ende der Kurzwelle möglich. So machte Abstimmung Spaß, leider viel zu spät für die vielen Testberichte, die wegen der "furchtbaren" Bedienung das Gerätes deshalb in der Luft zerreißen.



Wie allen RS-500 Empfängern, so mangelte es dem Gerät bei den frühen SW-Versionen nicht nur in der Bedienung, auch der Empfindlichkeit ließ ziemlich zu wünschen übrig. So machten die Geräte allesamt in den Testberichten keine gute Figur bei DRM! Für potentielle Käufer noch mehr ein Grund DRM den Rücken zu kehren. Erst langsam und mit viel Kraft und Mühe auch aus dem Privatbereich wurden die RS-500 Module zu wirklich brauchbaren Weltempfängern, bei dem auch DRM stabil dekodiert werden kann. Wie oben schon erwähnt ist auch DAB+ heute kein unüberwindbarer Sendestandard mehr. Für die DRM-Sender, die DRM-Geräteindustrie und allgemein für die Kurzwelle ist das aber nicht mehr von Bedeutung! Trotz des vielen Kunststoffes und den beiden kleinen Lautsprechern kann das Radio einen halbwegs beachtlichen Klang entwickeln. Natürlich immer unter dem Hintergedanken das es sich um ein Kofferradio und keine HiFi-Anlage handelt.

Gruß Bernhard

... wird fortgesetzt...

Datei-Anhänge
In_RS500.JPG In_RS500.JPG (8x)

Mime-Type: image/jpeg, 86 kB

Mainboard.JPG Mainboard.JPG (6x)

Mime-Type: image/jpeg, 97 kB

TDA7297.JPG TDA7297.JPG (8x)

Mime-Type: image/jpeg, 60 kB

Displ_Rot.JPG Displ_Rot.JPG (7x)

Mime-Type: image/jpeg, 63 kB

Boot.JPG Boot.JPG (8x)

Mime-Type: image/jpeg, 38 kB

ManuelleSendersuche.JPG ManuelleSendersuche.JPG (7x)

Mime-Type: image/jpeg, 44 kB

ManuelleSucheDRM.JPG ManuelleSucheDRM.JPG (9x)

Mime-Type: image/jpeg, 44 kB

20.11.19 15:16
wumpus

Administrator

20.11.19 15:16
wumpus

Administrator

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hallo zusammen,

so ein ähnliches Multi-Radio (allerdings mit weniger Optionen) gab es schon mal vor Jahren von Morphy Richards:

https://www.welt-der-alten-radios.de/aus...dios-3-255.html


Leider war das Ding stockunempfindlich, ein besserer Detektorempfänger


Grüße von Haus zu Haus
Rainer, DC7BJ (Forumbetreiber)

Welt der alten Radios:
http://www.welt-der-alten-radios.de

Wumpus-Gollum-Forum:
http://www.wumpus-gollum-forum.de/forum

Virtuelle Voxhaus-Gedenktafel:
http://www.voxhaus-gedenktafel.de

Wumpus bei youtube:
https://www.youtube.com/user/MyWumpus

20.11.19 17:31
Bernhard45

WGF-Nutzer Stufe 3

20.11.19 17:31
Bernhard45

WGF-Nutzer Stufe 3

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

wumpus:
Hallo zusammen,

so ein ähnliches Multi-Radio (allerdings mit weniger Optionen) gab es schon mal vor Jahren von Morphy Richards:

https://www.welt-der-alten-radios.de/aus...dios-3-255.html


Leider war das Ding stockunempfindlich, ein besserer Detektorempfänger



So ist es, deshalb habe ich ja oben erwähnt das fast 75% aller Empfänger das RS-500 hatten.

Zitieren:
...Dennoch war das RS500-Modul eine ganze Zeit lang wegweisend. Zu "Spitzenzeiten" war es in weit mehr als 75% aller am Markt irgendwie angekündigten und auch zu bekommenden Empfänger verbaut. Dem Morphy-Richards, den ganzen Himalaya-Geräten und natürlich auch in einem Gerät einer deutschen Firma, der ersten Version des Multyradio der Firma Technisat. ...

Genau wie das Morphy Richards war das Multyradio anfangs reif für die Tonne. Erst mit zahlreichen Softwareupdates und nicht zuletzt durch Modifikationen durch Privatleute wurden beide Radios zu soetwas wie einem Weltempfänger mit DRM. Die katastrophalen Testberichte der Ur-Geräte waren zu dem Zeitpunkt längst gedruckt und veröffentlicht. Da wollte dann auch kein potentieller Käufer mehr ein DRM-Radio.

Gruß
Bernhard

20.11.19 17:38
APo66

WGF-Nutzer Stufe 2

20.11.19 17:38
APo66

WGF-Nutzer Stufe 2

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hallo
Das ist ja wieder ein recht interessanter Thread.
Ich glaube, an einem erschwinglichen und verfügbaren DRM Radio, könnte ich Spaß haben.
Gibt es im Moment so etwas?
Oder macht das nur Softwaremäßig, über z.B. den PC Sinn?

Andreas

Die Realität, entspricht nicht meinem Naturell.

20.11.19 19:11
Bernhard45

WGF-Nutzer Stufe 3

20.11.19 19:11
Bernhard45

WGF-Nutzer Stufe 3

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hier in Deutschland oder gar in Europa nur noch über den Gebrauchtmarkt, von extrem günstig (Verkäufer weiß nicht was er verkauft) bis Sammler-Neupreis (Radio von DRM für DRM-Fans inklusive aller Umbauten).

Letztens wurde ein Multyradio bei Kleinanzeigen nur als "Digitalradio" angeboten. Hat sich einer im RBF-Forum für 25 Euro inklusive Versand geholt. Auf ebay gab es ein Morphy Richards für irgendwas um die 80-100 englische Pfund, da gab es einige Interessenten.

Die DRM-Radios sind sicher unter (DRM-) Sammlern gesucht. Auch wenn man selbst mal ein DRM-Signal aussendet (wie das geht habe ich im Forum schon gezeigt) ist so ein Gerät sicher ganz interessant. Zudem gibt es immer mal wieder Radiopiraten die auch in DRM senden und experimentieren.

Hat man die Möglichkeit mal nach Indien zu kommen, sollte man dort direkt nach Neugeräten schauen! Indien ist wohl gerade DRM-Boomland und nach Berichten einiger ADDX-Mitglieder sind die MW-DRM Geräte dort auch reltiv günstig.

Gruß Bernhard

Zuletzt bearbeitet am 20.11.19 19:12

20.11.19 19:29
APo66

WGF-Nutzer Stufe 2

20.11.19 19:29
APo66

WGF-Nutzer Stufe 2

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hallo
Hm, ich hab es vermutet.
Dann muß ich halt noch etwas warten, und auf ein wenig Glück hoffen.

Andreas


Die Realität, entspricht nicht meinem Naturell.

20.11.19 22:00
Bernhard45

WGF-Nutzer Stufe 3

20.11.19 22:00
Bernhard45

WGF-Nutzer Stufe 3

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hallo Andreas,

in der Wartezeit kannst Du dich ja mal mit Softwarelösungen beschäftigen und schauen ob Dir DRM überhaupt gefällt. Es gibt ja noch genügend DRM Aussendungen die man hören könnte. DRM-DX auf der Mittelwelle kann einen auch ganz gut beschäftigen! AIR schlupft auf der MW in Europa nach ADDX-Meldungen immer wieder mal durch und QSL-Karten verschicken die auch noch!

Hier der DRM-Sendeplan für das aktuelle Winterhalbjahr.

https://www.drm.org/what-can-i-hear/broadcast-schedule-2/

73
de Bernhard

Zuletzt bearbeitet am 20.11.19 22:01

21.11.19 23:02
APo66

WGF-Nutzer Stufe 2

21.11.19 23:02
APo66

WGF-Nutzer Stufe 2

Re: Digitale Kurzwelle - DRM und Multinorm-Radios

Hallo Bernhard
Danke für die Infos.
Das mit der Softwarelösung, habe ich schon für die nächste Zeit geplant. Ich hab nur leider im Moment immer andere Dinge zu tun.
Gefallen ist so eine Sache. Zuweilen lausche ich allem, was empfangbar ist, ganz gerne.
Und so schön und praktisch der Empfang mit oder mithilfe eines PCs auch ist. Aber manchmal, bevorzuge ich ein " einfaches " Radio.
Auch für mal unterwegs, finde ich das schöner.

Gruß
Andreas




Die Realität, entspricht nicht meinem Naturell.
