Sensitive Research Instrument Corp. "DC Millivoltmeter Model S"

Hallo zusammen,

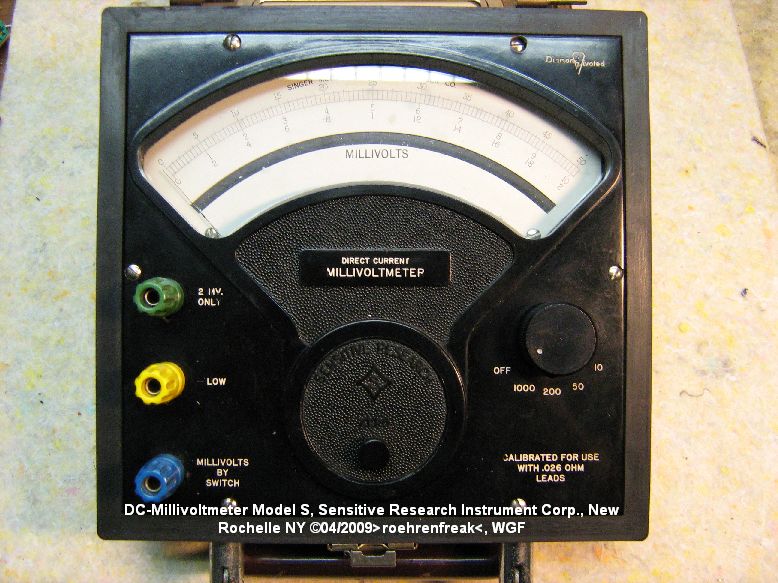

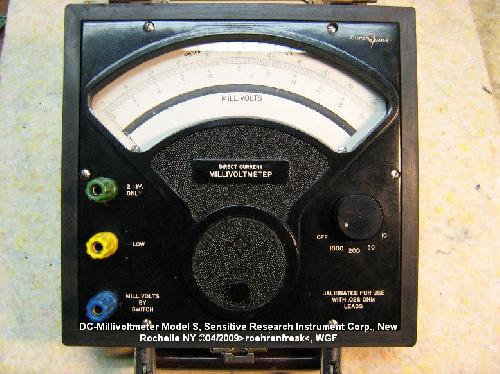

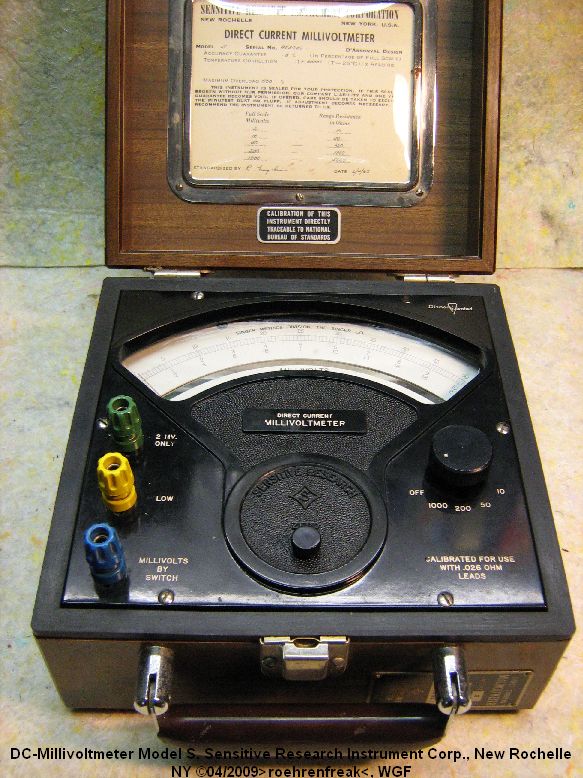

in einem traurigen, völlig verpilzten Zustand bekam ich vor zwei Jahren dieses aus dem Jahr 1965 stammende "DC-Millivoltmeter Model S" des US-Herstellers Sensitive Research Instrument Corp. (Singer), New Rochelle NY. Nach einer aufwändigen Restaurierung ist es wieder voll funktionsfähig. Besonderheiten: Diamantgelagertes Messwerk, 500% Überlastschutz, handgeschriebenes Kalibrierprotokoll, kleinste Auflösung 20µV/Teilstrich, der "Hochspannungsbereich" hat 1Volt Vollausschlag. In Verbindung mit einer Umrechnungstabelle prüfe ich damit die Abgas-Temperaturmessanlage von Flug-Kolbenmotoren. Das System besteht i.d.R. aus einem Chromel/Alumel-Thermoelement und einem Drehspul-Anzeigegerät. Die vom Thermoelement gelieferte Spannung liegt im unteren Millivolt-Bereich, so daß die Messbereiche herkömmlicher (Digital-)Multimeter nicht ausreichen.





Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)

Zuletzt bearbeitet am 03.05.09 21:01

Datei-Anhänge
bilder jd1 247.jpg bilder jd1 247.jpg (355x)

Mime-Type: image/jpeg, 117 kB

bilder jd1 248.jpg bilder jd1 248.jpg (350x)

Mime-Type: image/jpeg, 110 kB
