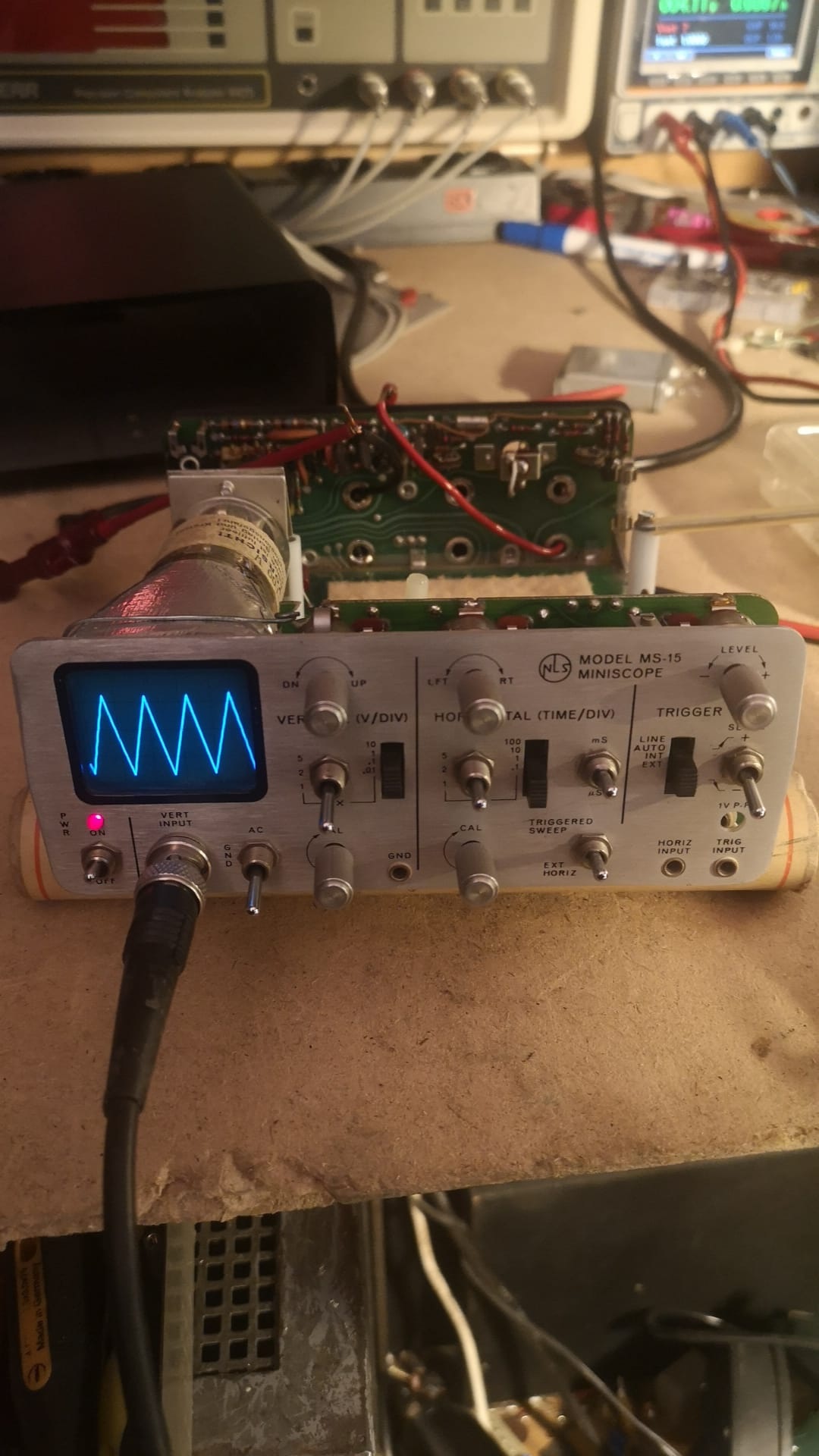

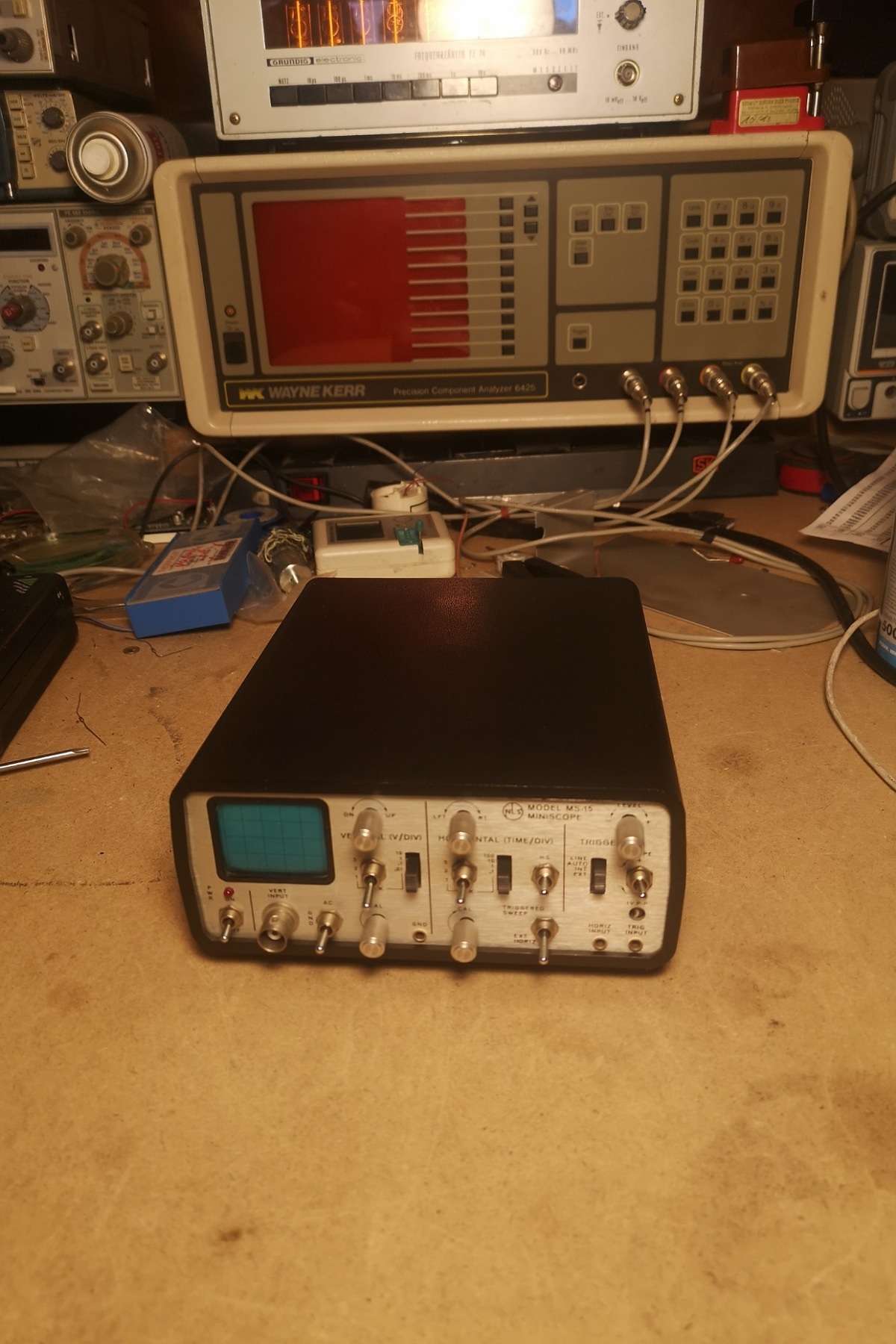

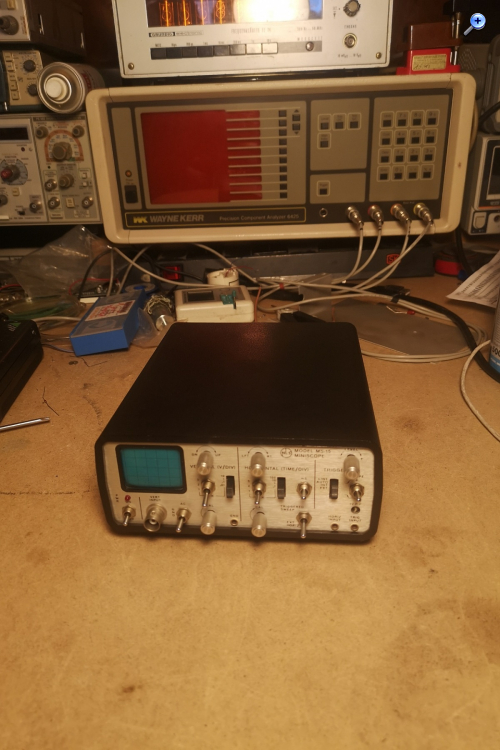

Ein NLS ( Non Linear Systems inc ) Typ MS15 Das Gerät ist ein einstrahliges Kleinoszilloskop mit einer Bandbreite von 15mHz. Es betreibt eine Telefunken Bildröhre mit <4cm
Im Gerät findet man einen Bleiakku 6V 1,3Ah. Er wurde bei diesem erneuert. Verbrauch am Akku: 680mA = 4,1W. Er kann also mind. 100min messen Ein Netzadapter 12V wurde hinzugefügt.
Weiterhin gab es eine Korrektur an der Intens-Einstellung wegen weggelaufener Widerstände. Das MS15 will jetzt messen und arbeitet tadellos.
!!!
