Correx Kontaktfederwaage

Hallo zusammen,

nachfolgend stelle ich euch ein Messgerät vor, das zur Messung der Kontaktkraft bei Relais Verwendung findet. Die aufgedruckte Einheit lautet Centi-Newton bzw. Gramm/Pond. Ein Schleppzeiger ließ den Maximalwert erkennen und sich manuell zurück stellen.

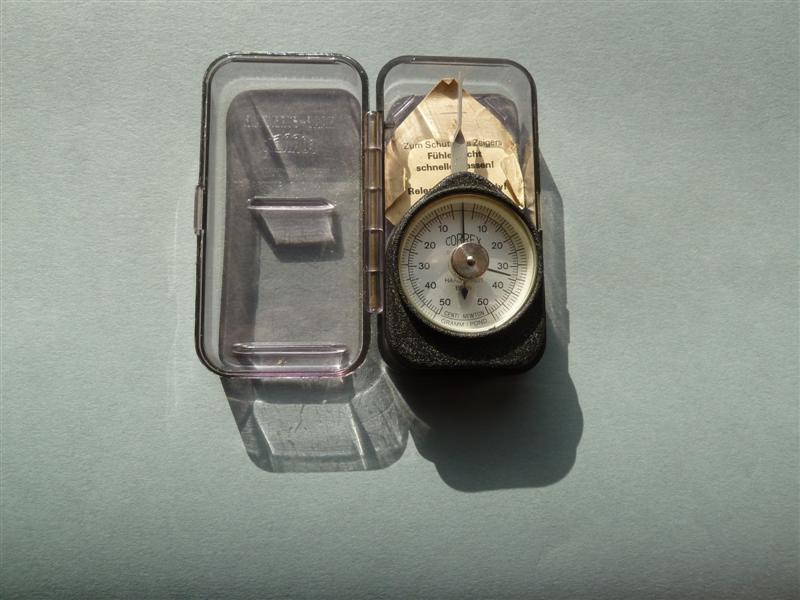

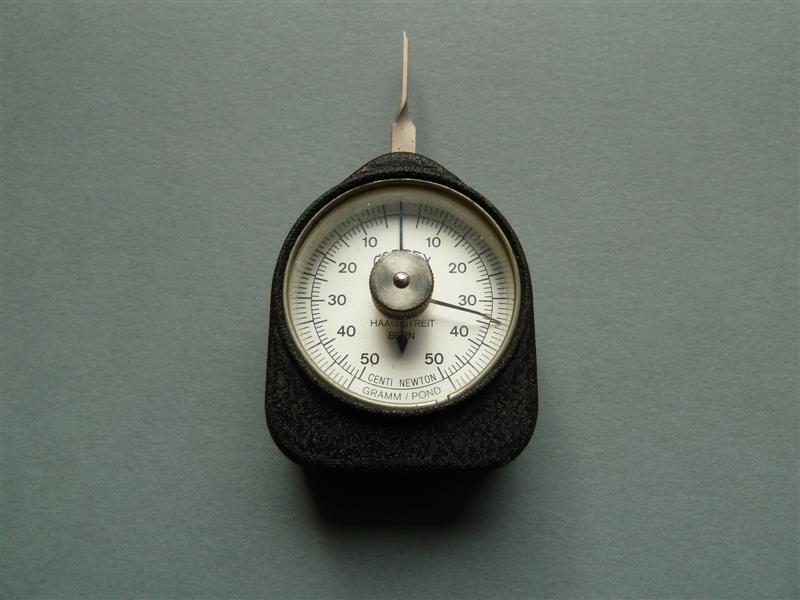

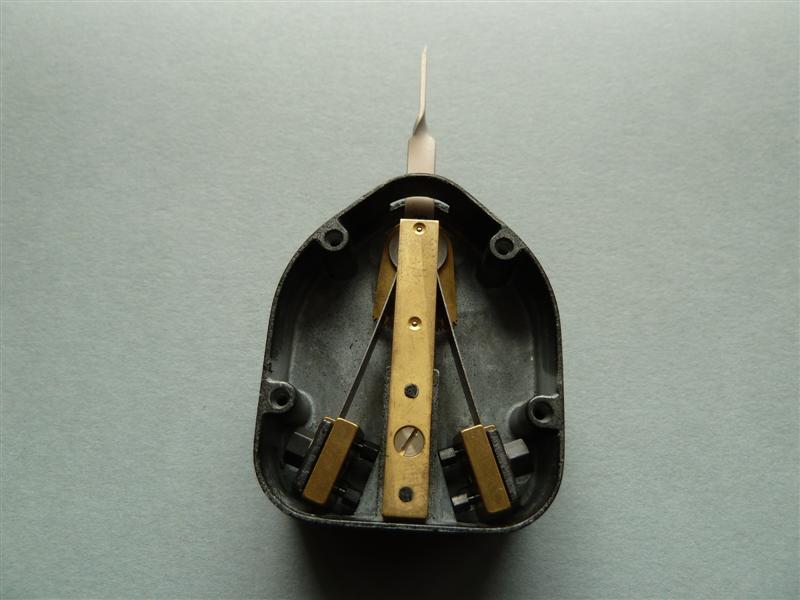

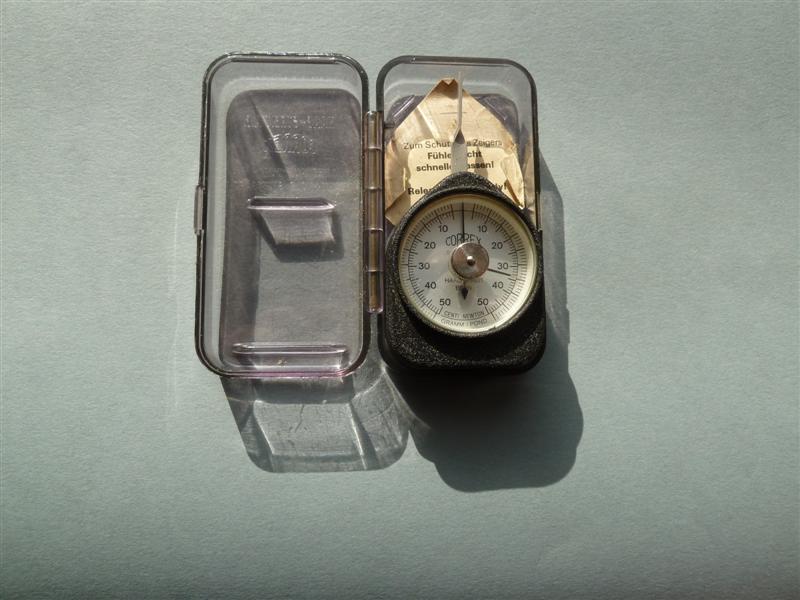

Das Gerät fand sich im Einsatz bei der DBP und wurde in der Analogtechnik eingesetzt. Gezeigt wird es u.a. in der Original-Aufbewahrungsbox, die Einzel- sowie Innenansicht.







Viele Grüße
Klaus

Datei-Anhänge
P1040828 (Medium).JPG P1040828 (Medium).JPG (197x)

Mime-Type: image/jpeg, 53 kB

P1040830 (Medium).JPG P1040830 (Medium).JPG (196x)

Mime-Type: image/jpeg, 65 kB

P1040829 (Medium).JPG P1040829 (Medium).JPG (209x)

Mime-Type: image/jpeg, 52 kB

apollo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
21.02.15 07:56
wumpus

Administrator

21.02.15 07:56
wumpus

Administrator

Re: Correx Kontaktfederwaage

Hallo Klaus,

wie wurde gemessen? Man schob den Messfühler zwischen die Relais-Kontakte und hob dann die Kontaktzunge vom Gegenkontakt ab?



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

21.02.15 11:05
Klaus

WGF-Premiumnutzer

21.02.15 11:05
Klaus

WGF-Premiumnutzer

Re: Correx Kontaktfederwaage

Hallo Rainer,

ja, so kann man sich die Messung vorstellen.

Um ggf. eine Nachjustierung der Kontakte vor zu nehmen, gab es wiederum spezielles Werkzeug, das die Kontaktfeder umfasste und ein Nachbiegen ermöglichte. Dieses Werkzeug ähnelte einem Schraubendreher mit Schlitz, teilweise um 90° abgewinckelt.

---Platzhalter für Foto zum Justierwerkzeug---

Im Bereich der Unterhaltungselektronik lassen sich mit den Kontaktfederwaagen z. B. auch Auflagekräfte bei Tonabnehmern, Andruckkräfte der Gummirolle beim Capstan, Bandzugkräfte beim Tonbandgerät u.a.m. messen, je nach Messbereich des Gerätes.

Viele Grüße
Klaus
