Analoges mA-Meter der Klasse 0,2

Hallo zusammen,

schon vor langer Zeit habe ich zu Kalibierungszwecken ein tschechisches Messgerät eingelagert und zu diesem Zweck wieder hervorgeholt.

Hersteller: Metra Blansko

Milliamperemeter der Klasse 0,2 mit den Messbereichen

30mA / 2,7Ohm 75mA / 1,15Ohm 150mA / 0,575Ohm 300mA / 0,285Ohm 750mA / 0,115Ohm und 1500mA / 0,035Ohm

Abmessungen (BHT) 200 x 100 x 260 mm

Gewicht 3,2 kg





Gab es wohl noch höhere Genauigkeitsklassen für den Laborbereich?

Gruss
Walter

Zuletzt bearbeitet am 25.03.19 16:39

Datei-Anhänge

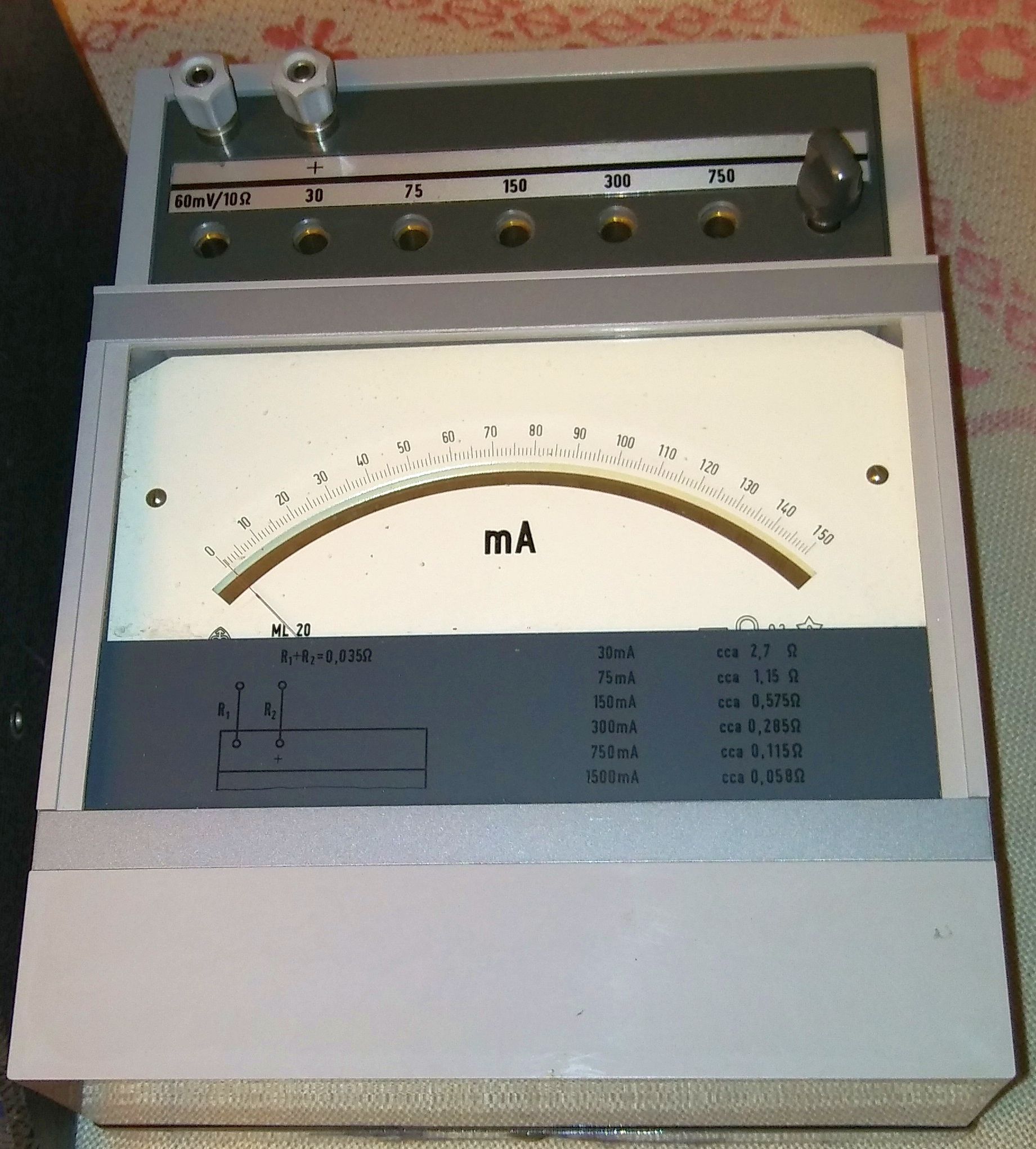

ML20.jpg ML20.jpg (338x)

Mime-Type: image/jpeg, 410 kB

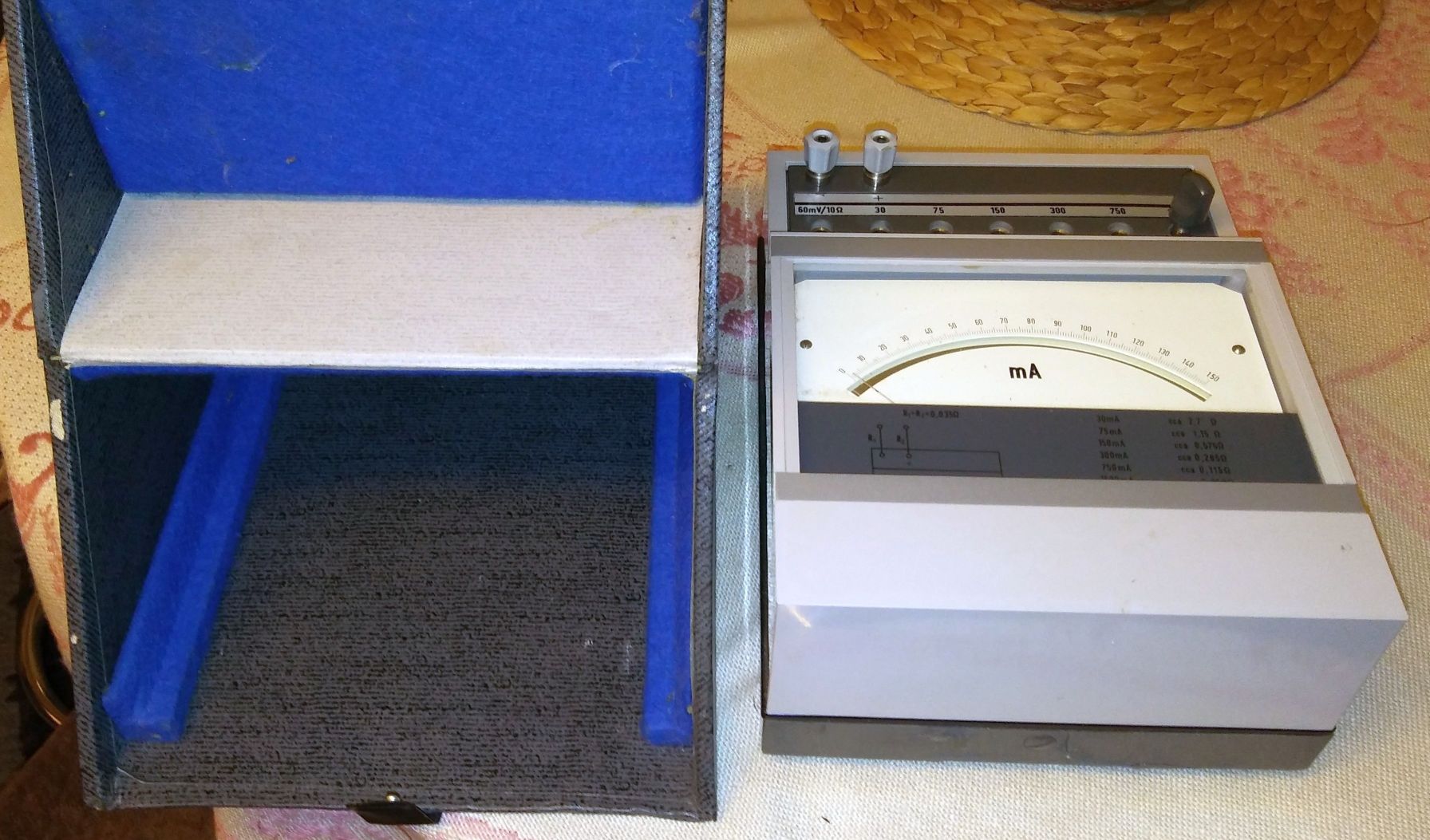

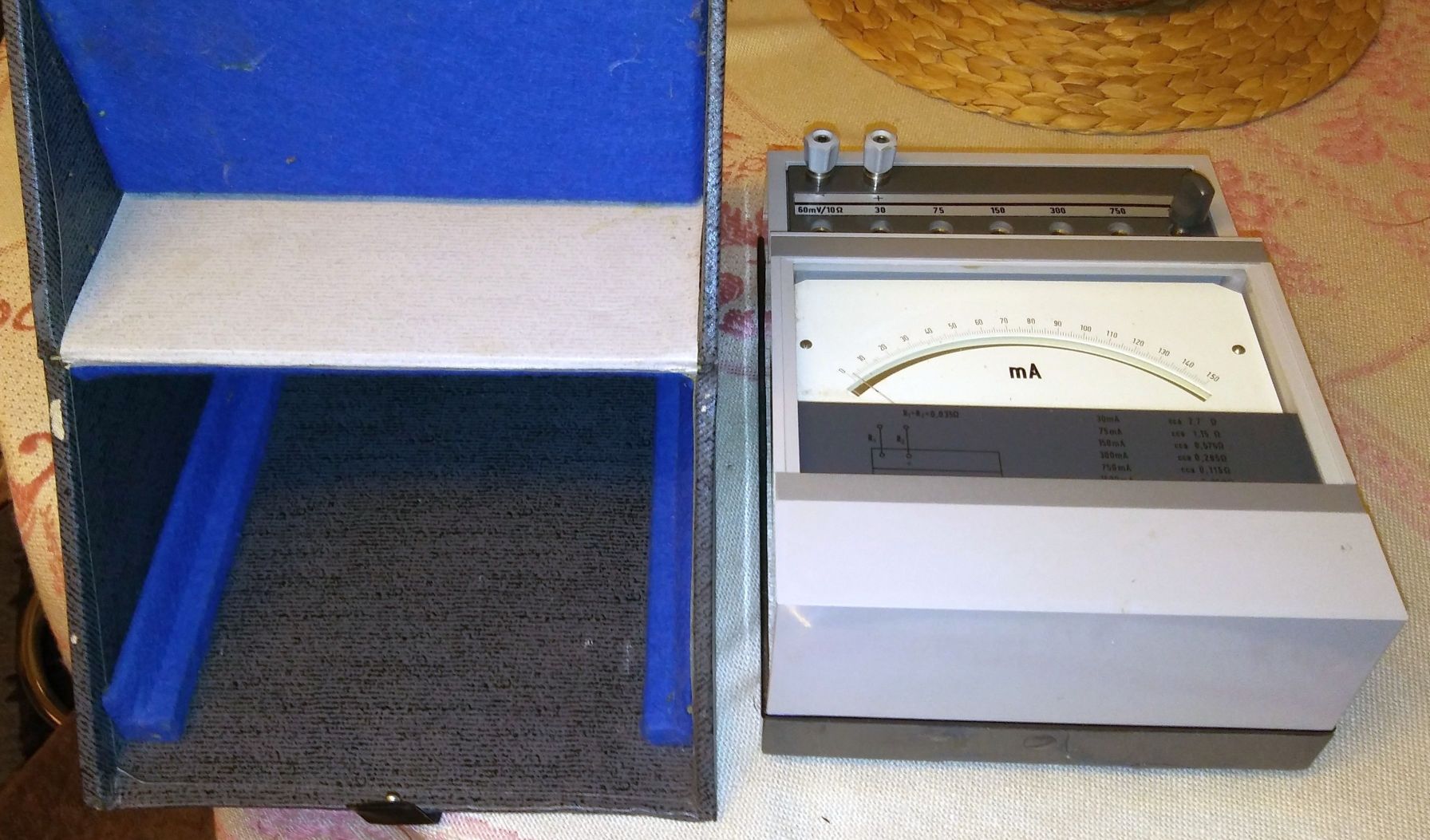

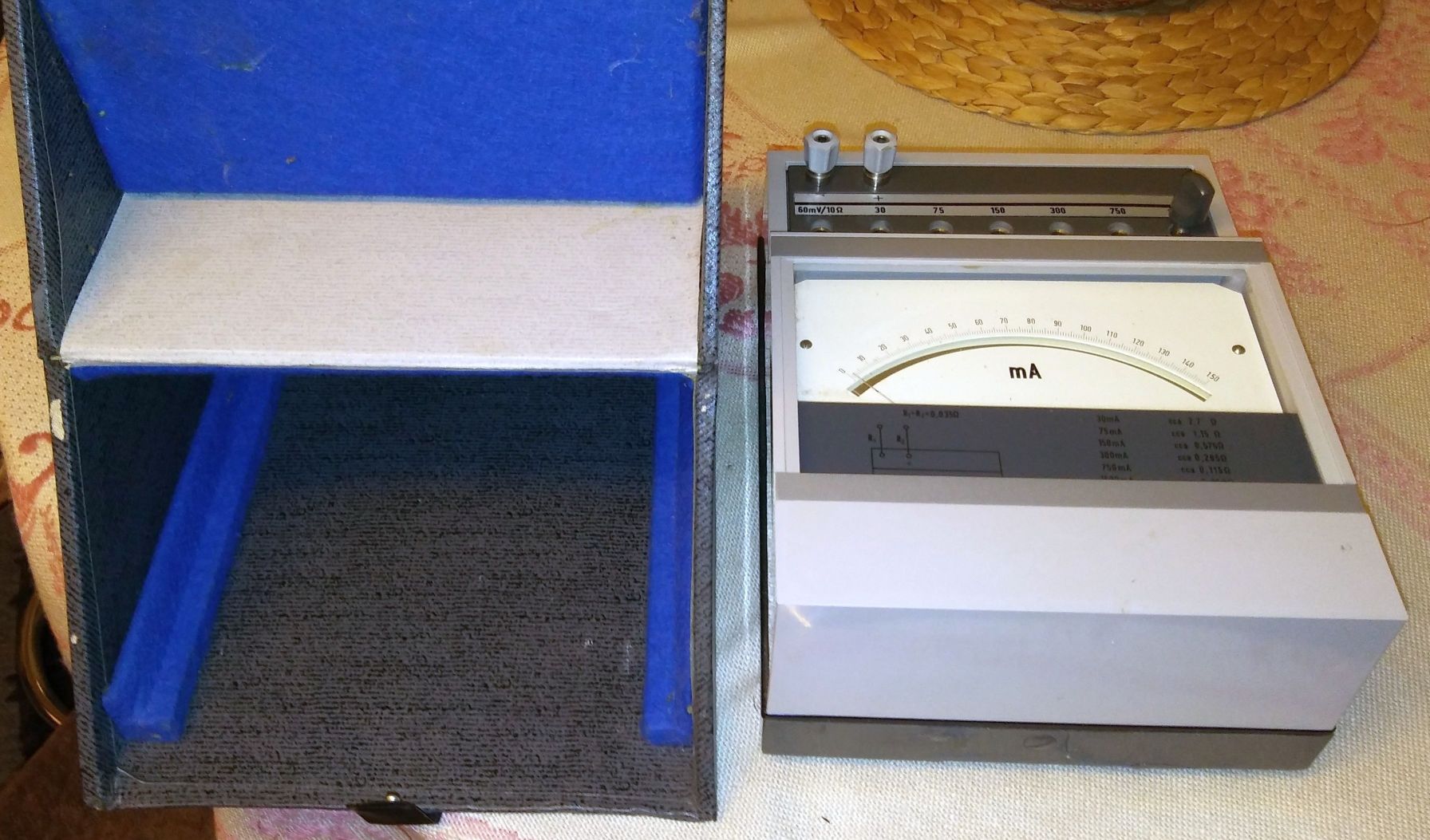

ML20 mit Tasche.jpg ML20 mit Tasche.jpg (349x)

Mime-Type: image/jpeg, 262 kB

Martin.M und foxgolf gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.04.19 21:02
Martin.M

WGF-Premiumnutzer

06.04.19 21:02
Martin.M

WGF-Premiumnutzer

Re: Analoges mA-Meter der Klasse 0,2

hallo Walter,

bei mir gibts ein General Electric DC Voltmeter,
mit dem Gewicht das könnte passen...

ASA 1/4%

noch höhere Genauigkeitsklassen für den Laborbereich, aber sicher doch. Das ist dann aber aktiv.

Differentialvoltmeter, John Fluke 883A

1 / 10 / 100 / 1000V

Diese Instrumente zeigen nicht den Messwert der Eingangsspannung an sondern die Abweichung derselben vom eingestellten Soll.
Die Vorwahl des Sollwertes geschieht mechanisch-digital, = 6 stellig. Die Referenzspannungsquelle des Instrumentes hält diesen anforderungen stand.


lG Martin

Zuletzt bearbeitet am 06.04.19 21:11

07.04.19 10:16
WalterBar

WGF-Premiumnutzer

07.04.19 10:16
WalterBar

WGF-Premiumnutzer

Re: Analoges mA-Meter der Klasse 0,2

Hallo Martin,

bei den reinen Drehspulinstrumenten bezieht sich die Toleranzangabe (+/-) immer auf Vollausschlag. Wahrscheinlich stösst eine höhere Genauigkeitsklasse < 0,2% irgendwo an praktische Grenzen.

Gruss
Walter
